主机完成一条指令的过程

前言

更新了！以后我会每个周稳定在更新三篇及以上。这一期主要是续上一期来讲，可以说是进行一个总结吧！

主机完成一条指令过程

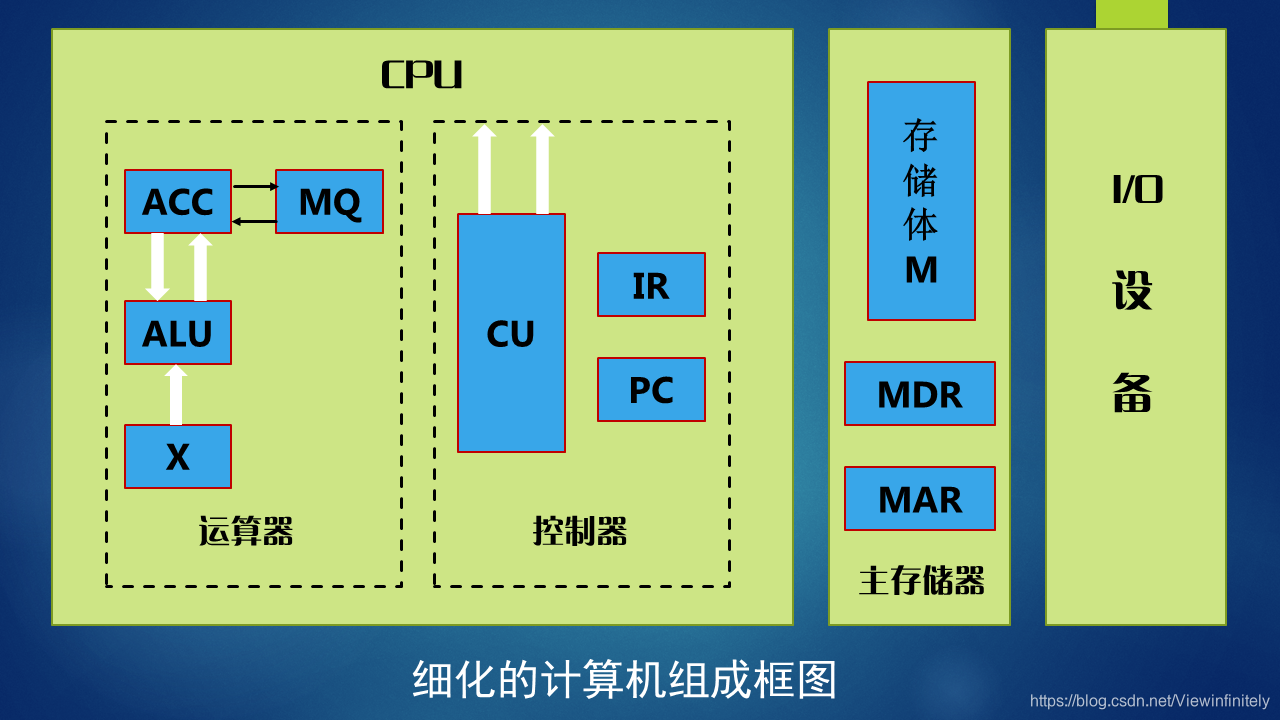

先放图

举个例子现在我用a×b这个算式，来解释这个过程。

大概是先是把a这个数取出来，存入ACC中；再通过PC+1的功能找×b这个指令，在ALU中进行计算。下面来个详细的解释：（我先解释早期的CPU的硬件实现方法，之后再解释现代的）

早期的过程

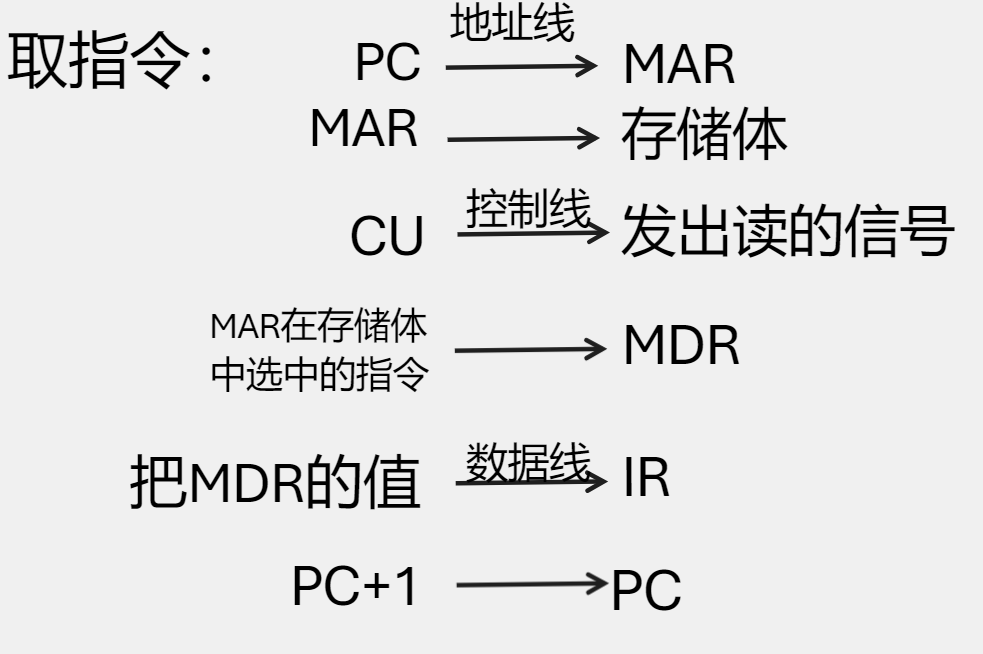

取指令（访存指令）

1）PC会通过地址线把地址传给主存的MAR。

2）MAR在存储体（存储芯片）中选中PC传给他的地址。

3）CU通过控制线发出读的信号。

4）在第二步（也就是2））中通过地址码选中的指令传给MDR。

5）把MDR的值通过数据线传给IR。

6）PC自动加一，可自动形成下一条指令的地址。

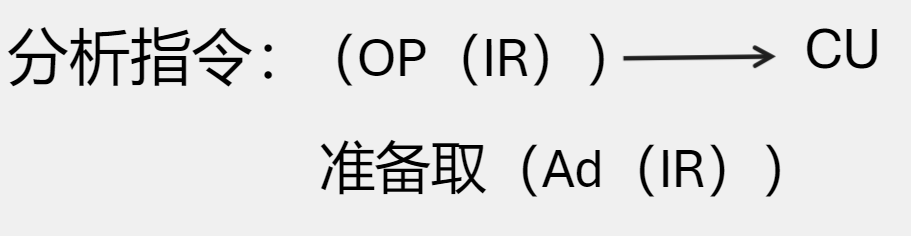

分析指令（访存指令）

1）IR中的操作码送至CU进行分析。（在这个题中的第一步操作码是指取数）

2）准备取操作数。（IR中的地址码作为操作数的地址）（步骤如执行指令第一条）

执行指令（访存数据）

1）访存数据：IR中的地址码送至存储器的MAR。

2）MAR在存储体（存储芯片）中选中这个地址。

3）CU通过控制线发出读的信号。

4）在存储体中的数据传给MDR。

5）将这个数据送至ACC中。（这个数据就是a，a暂存在ACC中）

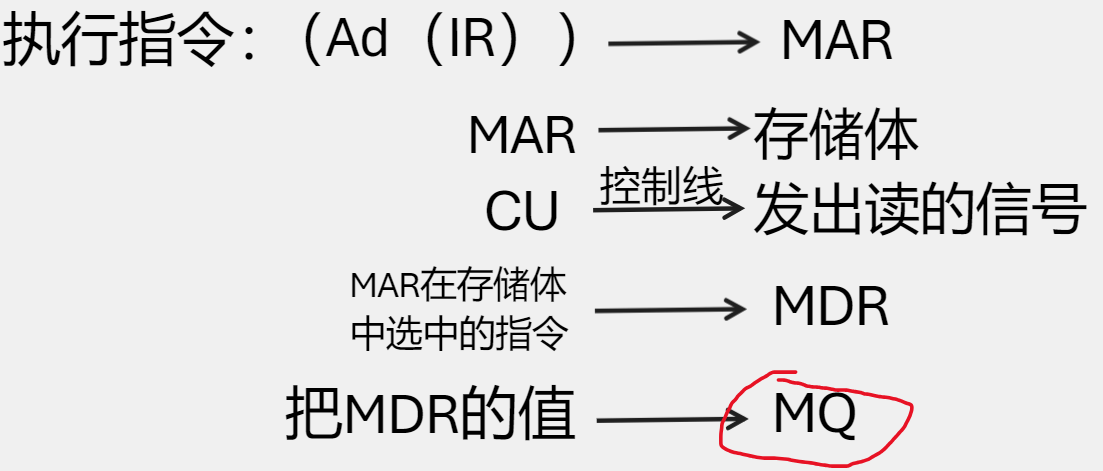

继续重复之前的步骤（不同的是在分析指令的第一步操作码的意思是乘b，以及在执行指令的第五步时，不把数据存在ACC中要存在MQ中。）（不懂可以看我上一个文章）

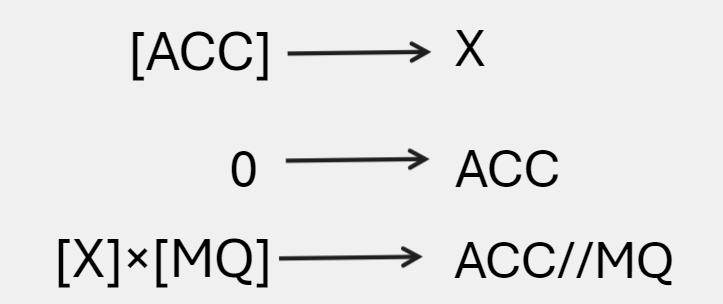

运算器内执行乘法操作

1）将ACC的值传给X寄存器。

2）将ACC清零。

3）ALU从MQ和X中读取数据，执行乘法操作。

4）乘积高位存入ACC中，低位存入MQ中。

现代的过程

取指令以及分析指令还有执行指令都和早期的一样。只有运算器内执行算法操作不一样。

因为早期CPU的硬件没有专用乘法器，必须分布计算。

现代的CPU直接用硬件乘法器一步完成。

 这个步骤比较早期简单，如下：

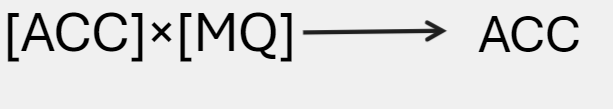

直接用ACC中的数（a）乘MQ中的数（b）把值传给ACC即可。

总结

结束，感谢你们的点赞！！祝大家天天开心！
