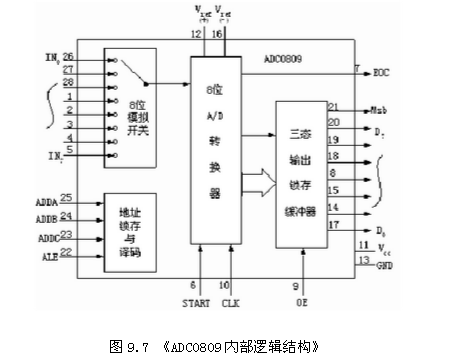

图中多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用一个A/D转换器进行转换，这是一种经济的多路数据采集方法。地址锁存与译码电路完成对A、B、C 3个地址位进行锁存和译码，其译码输出用于通道选择，其转换结果通过三态输出锁存器存放、输出，因此可以直接与系统数据总线相连，表9-1为通道选择表。

adc0809引脚图及功能

3．外部特性（引脚功能）

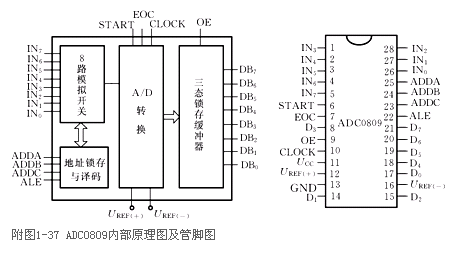

adc0809芯片有28条引脚，采用双列直插式封装，如图13．23所示。下面说明各引脚功能。

IN0～IN7：8路模拟量输入端。

2-1～2-8：8位数字量输出端。

ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路

ALE：地址锁存允许信号，输入，高电平有效。

START： A／D转换启动脉冲输入端，输入一个正脉冲（至少100ns宽）使其启动（脉冲上升沿使0809复位，下降沿启动A/D转换）。

EOC： A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平（转换期间一直为低电平）。

OE：数据输出允许信号，输入，高电平有效。当A／D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。

CLK：时钟脉冲输入端。要求时钟频率不高于640KHZ。

REF（+）、REF（-）：基准电压。

Vcc：电源，单一＋5V。

GND：地。

adc0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START上升沿将逐次逼近寄存器复位。下降沿启动 A／D转换，之后EOC输出信号变低，指示转换正在进行。直到A／D转换完成，EOC变为高电平，指示A／D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。当OE输入高电平 时，输出三态门打开，转换结果的数字量输出到数据总线上。

adc0809与单片机连接电路分析

MCS-51单片机与adc0809的接口

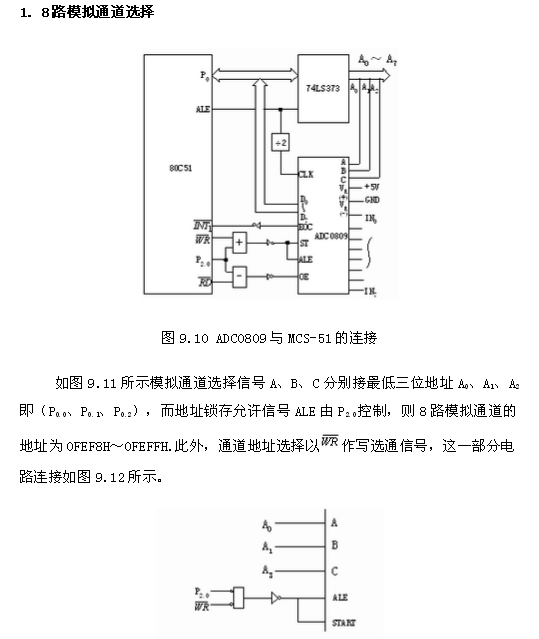

adc0809与MCS-51单片机的连接如图9.10所示。

电路连接主要涉及两个问题。一是8路模拟信号通道的选择，二是A/D转换完成后转换数据的传送。

图9.11 adc0809的部分信号连接

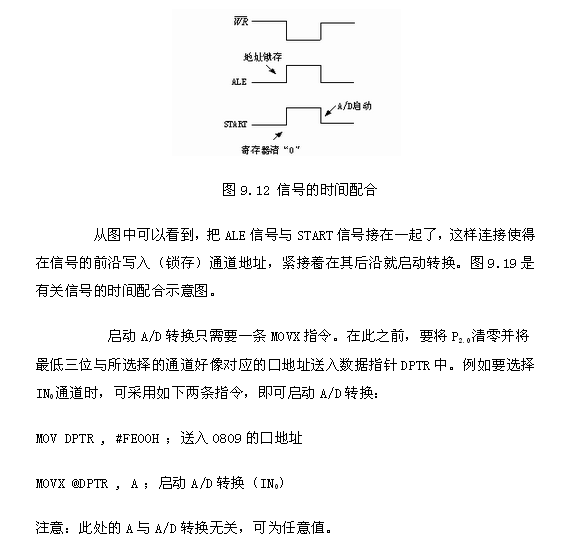

2. 转换数据的传送

A/D转换后得到的数据应及时传送给单片机进行处理。数据传送的关键问题是如何确认A/D转换的完成，因为只有确认完成后，才能进行传送。为此可采用下述三种方式。

（1）定时传送方式

对于一种A/D转换其来说，转换时间作为一项技术指标是已知的和固定的。例如adc0809转换时间为128μs，相当于6MHz的MCS-51单片机共64个机器周期。可据此设计一个延时子程序，A/D转换启动后即调用此子程序，延迟时间一到，转换肯定已经完成了，接着就可进行数据传送。

（2）查询方式

A/D转换芯片由表明转换完成的状态信号，例如adc0809的EOC端。因此可以用查询方式，测试EOC的状态，即可却只转换是否完成，并接着进行数据传送。

（3）中断方式

把表明转换完成的状态信号（EOC）作为中断请求信号，以中断方式进行数据传送。

不管使用上述那种方式，只要一旦确定转换完成，即可通过指令进行数据传送。首先送出口地址并以信号有效时，OE信号即有效，把转换数据送上数据总线，供单片机接受。

不管使用上述那种方式，只要一旦确认转换结束，便可通过指令进行数据传送。所用的指令为MOVX 读指令，仍以图9-17所示为例，

则有

MOV DPTR ， #FE00H

MOVX A ， @DPTR

该指令在送出有效口地址的同时，发出有效信号，使0809的输出允许信号OE有效，从而打开三态门输出，是转换后的数据通过数据总线送入A累加器中。

这里需要说明的示，adc0809的三个地址端A、B、C即可如前所述与地址线相连，也可与数据线相连，例如与D0～D2相连。这是启动A/D转换的指令与上述类似，只不过A的内容不能为任意数，而必须和所选输入通道号IN0～IN7相一致。例如当A、B、C分别与D0、D1、D2相连时，启动IN7的A/D转换指令如下：

MOV DPTR， #FE00H ；送入0809的口地址

MOV A ，#07H ；D2D1D0=111选择IN7通道

MOVX @DPTR， A ；启动A/D转换

A/D转换应用举例

设有一个8路模拟量输入的巡回监测系统，采样数据依次存放在外部RAM 0A0H～0A7H单元中，按图9.10所示的接口电路，adc0809的8个通道地址为0FEF8H～0FEFFH.其数据采样的初始化程序和中断服务程序（假定只采样一次）如下：
