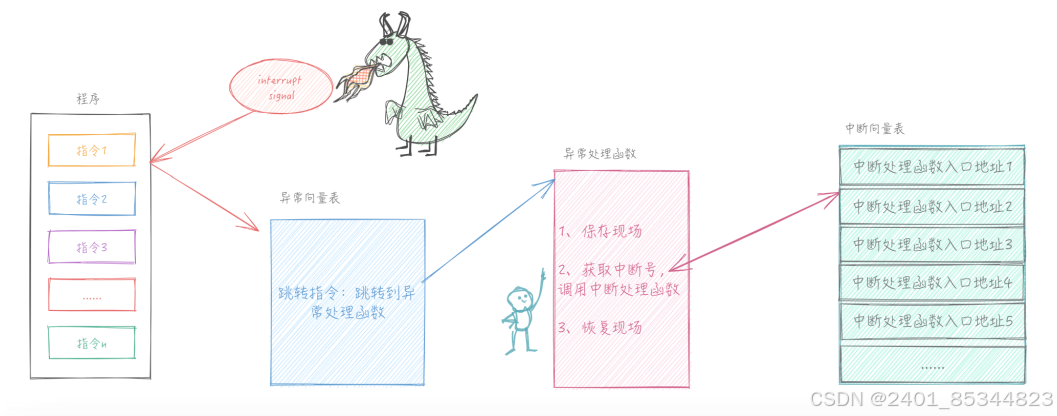

一、中断的概念

中断是指计算机运行过程中， 出现某些意外情况需主机干预时，机器能自动停止正在运行的程序并转入处理新情况的程序，处理完毕后又返回原被暂停的程序继续运行。



二、CPU处理事情的方式


2.1 轮询方式


 不断查询是否有事情需要处理，如果有则处理。由于需要不断的轮询，效率较低。

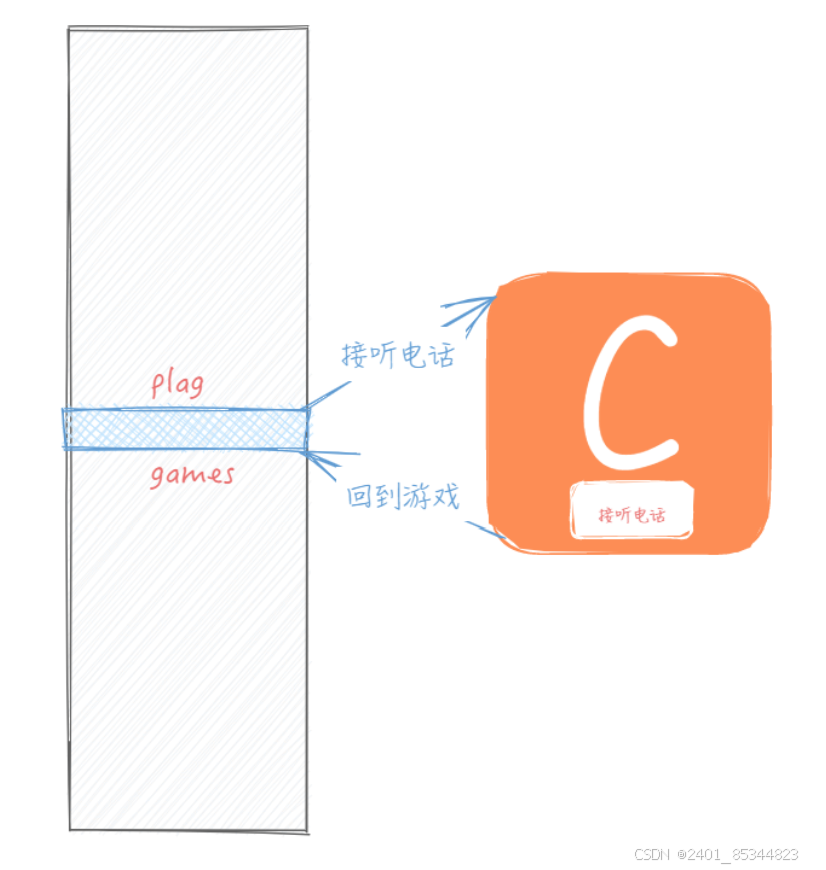

 2.2 中断方式

 当需要CPU处理的时候，产生一个信号，打断CPU正在做的事情，让CPU处理另一件事情，等另一件事情处理完以后，回到打断之前的地方接着执行。中断处理需要注意的地方

• 中断打断了其他程序的执行，所以中断处理的时候需要尽可能的快，不能在中断处理过程中做耗时很长的事情。

• 中断打断了其他程序的执行，所以在中断处理的时候，需要先保存现场(CPU的状态和CPU内部寄存器的值)，在中断处理结束的时候，需要恢复现场。

 三、ARM核中断处理过程

在ARM核中，中断也是一种异常，与处理异常的过程类似。

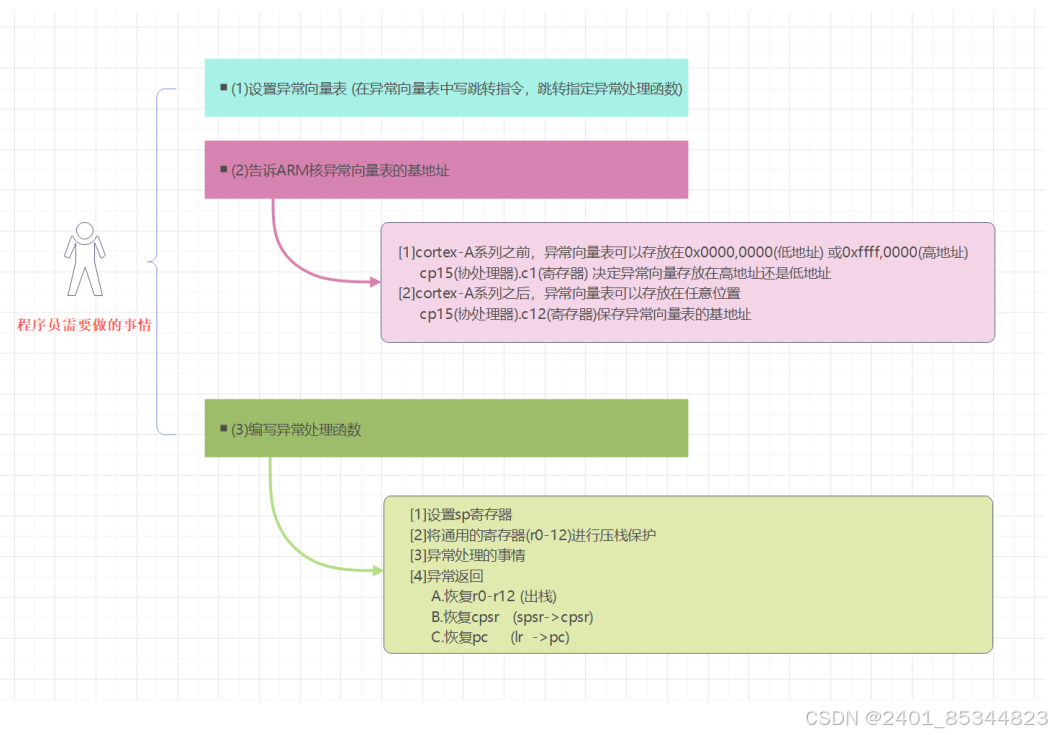

3.1 异常处理

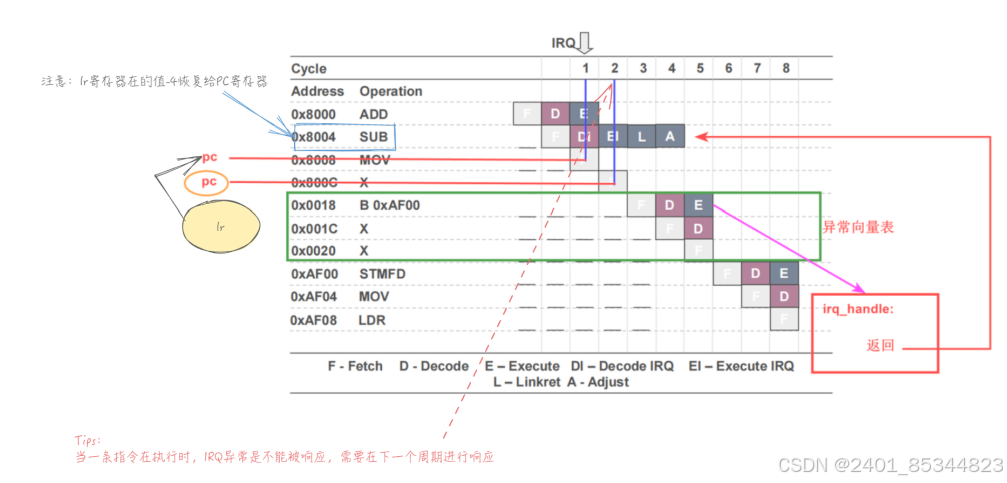

 3.2 IRQ异常指令流水线

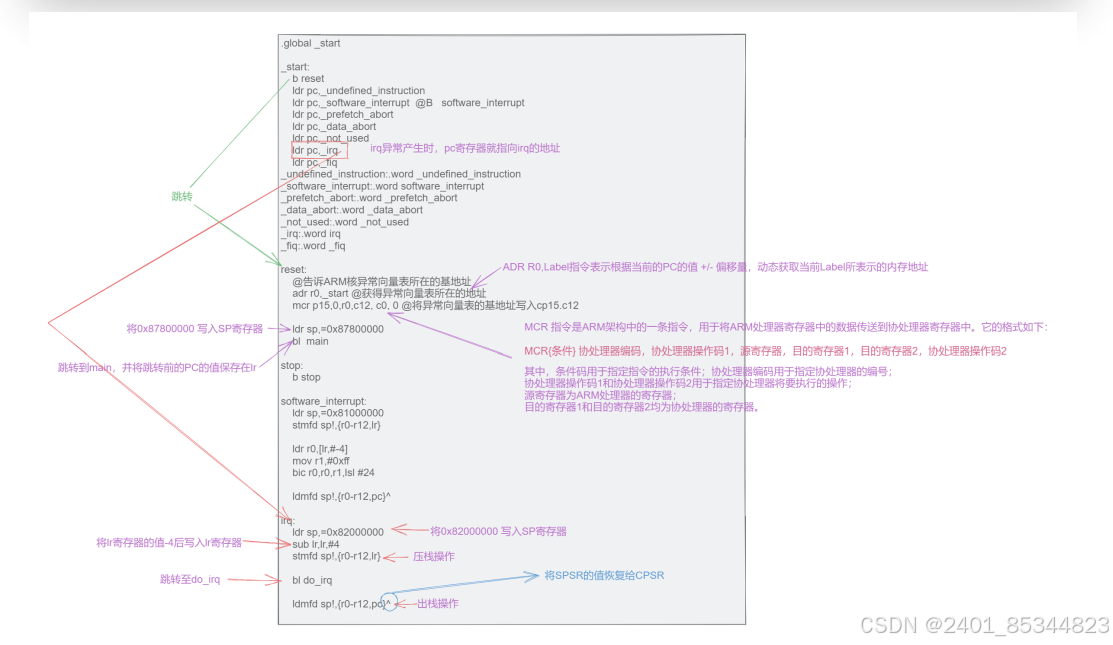

 IRQ异常举例

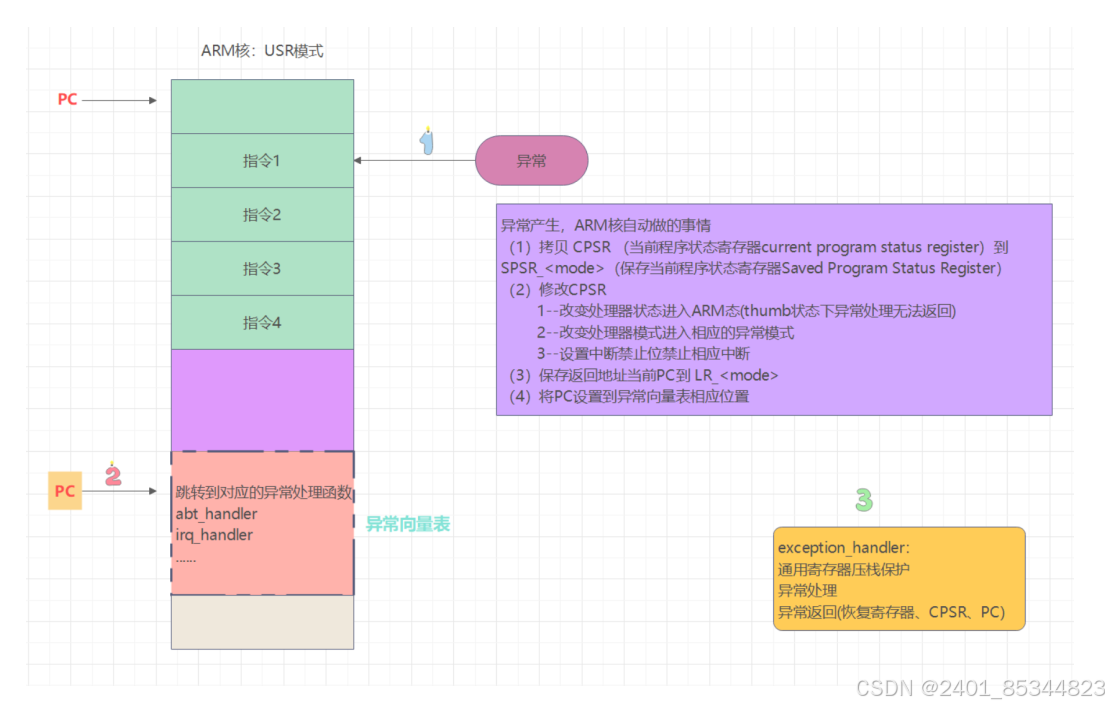

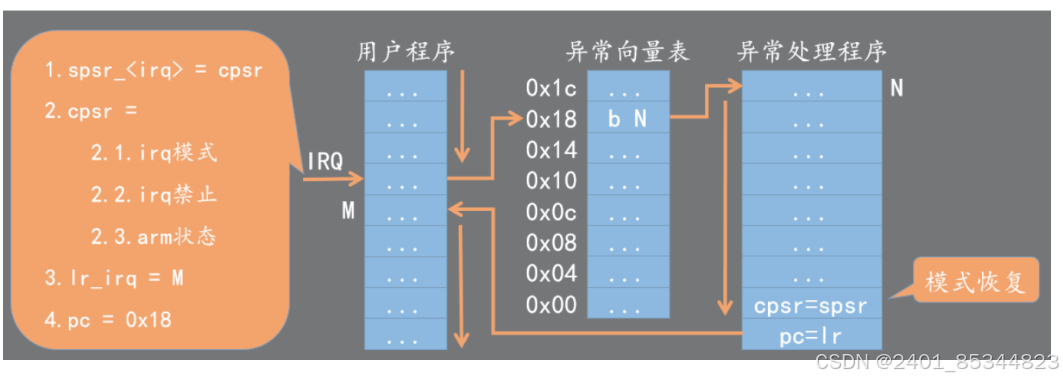

 四、ARM核中断处理过程分析



 五、中断相关的概念

5.1 中断源


产生中断的源头


5.2 中断号


是SOC芯片厂家对SOC芯片内部中断源的编号

SOC芯片内部中断源表明芯片在设计时已经规定了产生中断的设备

5.3 中断处理函数


中断产生之后，需要调用的函数


5.4 中断控制器


控制中断的优先级、中断是否允许被处理


5.5 内部中断和外部中断


5.5.1 内部中断


SOC芯片内部控制器产生的中断，例如：GPT定时器

5.5.2 外部中断

SOC芯片外部管脚通过电平触发产生的中断

• 高电平触发
• 低电平触发
• 上升沿触发
• 下降沿触发
• 双边沿触发
