简述全国产压力变送器与HART协议

HART协议在工业自动化和过程控制领域的地位举足轻重，而我们在全国产传感器上如何充分应用该协议，又如何利用该协议校准压力变送器呢？下面就跟着武汉利又德小编来看一看吧。

什么是HART协议？

HART（Highway Addressable Remote Transducer）协议是一种应用于工业自动化领域，作用在工业现场设备上的的通信协议。它的设计初衷是为了解决在模拟信号传输线上同时实现数字传输的问题。允许在现有的低频4-20mA模拟信号上叠加数字信号，通过基于Bell202标准的FSK（频移键控）实现了设备的双向通信，实现对工业设备的远程控制。

HART协议不仅保证兼容性，使得设备的配置、监控和诊断变得更加便捷，还增强了智能仪表的可靠性和精度。

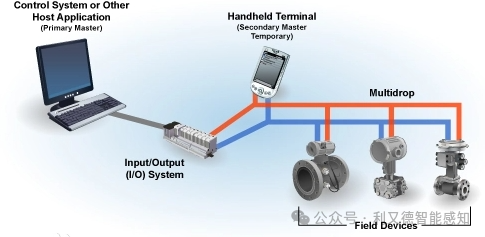

HART协议是一种主从通信协议，主设备发起交易，并接受来自从设备的反馈。它的优势在于：

1、双向通信：不仅能够提供模拟输出，还能发送设备状态和诊断信息至控制器或上位机。

2、数据冗余：即使在模拟信号传输出现问题时，数字通信也能够继续工作。

3、高精度：通过数字通信可以提供更精确的设备校准和配置信息。

4、灵活性：可扩展性强，支持多种设备类型和应用。

5、一体性：多台设备连接到同一网络中，多个主设备可同时运行。

那么，全国产传感器如何充分应用HART协议呢？武汉利又德小编就以压力变送器为例为大家讲讲。

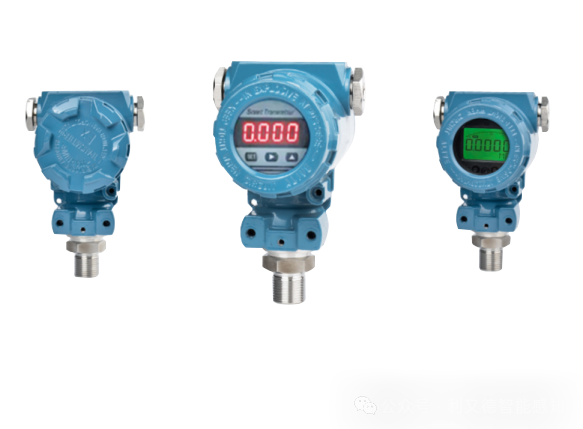

压力变送器是可以将压力传感器接收到的电信号调制或放大，并转换成标准电信号的设备，输出信号通常是1-5V的电压范围或4-20mA的电流范围。压力变送器内置了HART模块后，使用特殊的HART手持器或者带有HART功能的智能仪表，可以与压力变送器进行通信，进行参数设置、读取诊断信息等操作。

使用Fluke或罗斯蒙特工具配置罗斯蒙特3051压力变送器的参数（例如量程、零点、输出精度等）通常涉及以下步骤：

步骤一：准备工作

确保变送器断电，且与现场系统断开连接。

准备好所需的工具，配置和维护HART压力变送器，需要使用HART工具，通常使用专用的HART兼容的配置工具（如Fluke或者罗斯蒙特的工具）进行设置。确保工控系统、手持通信器或SCADA系统与变送器的HART功能兼容，支持相同版本的HART协议。

在安全、无尘的环境下进行操作，以防止污染或损坏内部元件。

步骤二：连接设备

将HART手持器通过专用的HART适配器或直接连接器与变送器相连。这通常需要一个带有HART功能的4-20mA信号线。

根据工具的菜单指示进行参数设置、读取或存储数据。

步骤三：初始化通信

打开HART手持器并进入配置模式。

使用手持器扫描或搜索变送器，以识别设备并建立通信连接。

步骤四：配置参数

在手持器的菜单中选择“设置”或“配置”选项。

选择你想要调整的参数，如“量程”、“零点”、“输出精度”等。

根据变送器的当前参数和实际需求输入新的设置值。

保存更改并确认设备是否正确接受新的设置。

步骤五：校准

对于压力变送器，通常需要连接一个校准压力源。

调整变送器到已知的压力值，例如满量程和零点。

在手持器上检查输出是否与设定的压力值相符，如有偏差，则调整相应参数直到符合要求。

步骤六：测试和验证

逐步增加或减少输入压力，检查变送器输出是否线性和准确。

在不同压力点进行多次读数，确保输出稳定且无漂移。

关闭压力源后，检查变送器是否回到正确的零点输出。

步骤七：断开连接

在确认参数正确后，保存设置并断开HART手持器与变送器的连接。

重新连接变送器到现场系统，恢复供电。

注意事项：

在操作过程中，根据具体设备的型号和手册进行，因为不同型号可能有不同的菜单选项和操作步骤。务必在执行任何操作前阅读和理解设备的用户手册，以确保正确和安全地配置变送器。

虽然HART协议的安全性相对较低，但在工业环境中，确保数据传输的安全性和保护设备免受恶意攻击也是需要考虑的问题。在集成HART变送器到控制系统时，可能需要考虑到与其他现场总线（如Modbus、FF、Profibus等）的兼容性和数据同步问题。

随着技术的发展，新的HART协议版本可能会带来更高效、更安全的通信，用户需要关注并学习如何更新设备以支持新协议。也需要不断学习诊断和解决常见的通信问题，如信号干扰、通信中断、数据丢失等。
