ThingsBoard 规则链节点：Copy to View节点详解

引言

Copy to View 节点简介

用法和含义

应用场景

实际项目中的运用

结论

---

引言

ThingsBoard 是一个开源的物联网平台，它提供了一系列强大的工具来管理和处理设备数据。规则链（Rule Chain）是 ThingsBoard 中的一个核心功能，允许用户定义和执行复杂的业务逻辑。本文将详细介绍规则链中的“Copy to View”节点，包括其用法、含义以及在实际项目中的应用场景。

ThingsBoard从入门到实战课程，深入透析底层原理，快速搭建自己的IOT平台_哔哩哔哩_bilibiliThingsBoard从入门到实战课程，深入透析底层原理，快速搭建自己的IOT平台共计26条视频，包括：1、ThingsBoard项目介绍、2、ThingsBoard前端Vue版本代码编译、3、ThingsBoard本地后端源码编译等，UP主更多精彩视频，请关注UP账号。https://www.bilibili.com/video/BV1CH36egEDM/?spm_id_from=333.999.0.0

Copy to View 节点简介

Copy to View 节点用于将消息体中的部分或全部数据复制到目标视图中。这个节点的主要目的是为了在不同的上下文中使用相同的数据，而不需要重复发送原始消息。通过这种方式，可以提高数据处理的效率，并且使得数据流更加清晰和易于管理。

用法和含义

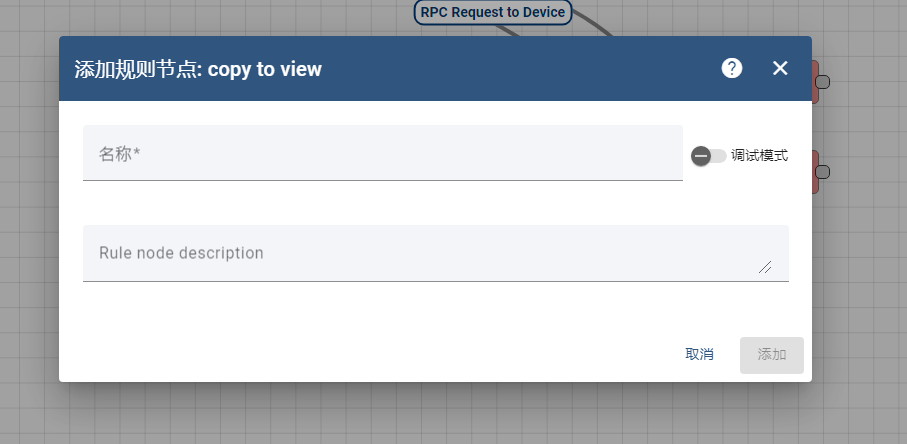

1. 配置节点：

   • 目标视图名称：指定要将数据复制到的目标视图的名称。
   • 元数据映射：定义从消息体中提取哪些字段，并将其映射到目标视图中的相应字段。

2. 工作原理：

   • 当消息通过该节点时，节点会根据配置的元数据映射，将消息体中的特定字段复制到目标视图中。
   • 复制后的数据可以在后续的规则链节点中使用，或者直接存储在目标视图中。

3. 示例配置： 假设我们有一个设备上报的数据如下：

   {
     "temperature": 25,
     "humidity": 60,
     "deviceName": "sensor-001"
   }

   我们希望将 temperature 和 humidity 字段复制到名为 EnvironmentView 的视图中：

   • 目标视图名称：EnvironmentView
   • 元数据映射：
     • temperature -> temperature
     • humidity -> humidity

应用场景

Copy to View 节点在多种场景下都非常有用，特别是在需要对数据进行多路径处理的情况下。以下是一些具体的应用场景：

1. 数据聚合与分析：

   • 场景描述：在某些情况下，我们需要将来自不同设备的数据聚合到一个统一的视图中，以便进行综合分析。
   • 应用示例：在一个智能家居系统中，多个传感器（如温度传感器、湿度传感器、光照传感器）上报数据。我们可以使用 Copy to View 节点将这些数据复制到一个名为 HomeEnvironment 的视图中，然后在这个视图中进行综合分析和可视化。

2. 数据分发：

   • 场景描述：有时候，我们需要将同一份数据分发到不同的处理路径中，每个路径可能关注数据的不同方面。
   • 应用示例：在一个工业监控系统中，设备上报的数据包含了温度、压力、振动等多个指标。我们可以使用 Copy to View 节点将这些数据分别复制到 TemperatureView、PressureView 和 VibrationView 中，每个视图可以独立地进行进一步处理和告警。

3. 数据归档：

   • 场景描述：在某些情况下，我们需要将重要的数据归档保存，以便后续查询和审计。
   • 应用示例：在一个能源管理系统中，设备定期上报能耗数据。我们可以使用 Copy to View 节点将这些数据复制到一个名为 EnergyArchive 的视图中，用于长期存储和历史数据分析。

4. 实时监控与告警：

   • 场景描述：实时监控系统需要快速响应异常情况，并触发相应的告警。
   • 应用示例：在一个数据中心监控系统中，设备上报的温度和湿度数据需要实时监控。我们可以使用 Copy to View 节点将这些数据复制到一个名为 RealtimeMonitor 的视图中，并设置阈值告警规则，当温度或湿度超过预设阈值时，立即触发告警通知。

实际项目中的运用

假设我们在一个智慧农业项目中使用 ThingsBoard 平台，该项目涉及多个传感器（土壤湿度、温度、光照强度等），并且需要对这些数据进行实时监控和分析。

1. 项目背景：

   • 项目目标：实时监测农田环境参数，并根据数据做出决策（如灌溉、施肥等）。
   • 主要传感器：土壤湿度传感器、温度传感器、光照传感器。

2. 规则链设计：

   • 入口节点：接收来自设备的数据。
   • Copy to View 节点：
     • 目标视图名称：FarmEnvironment
     • 元数据映射：
       • soilMoisture -> soilMoisture
       • temperature -> temperature
       • lightIntensity -> lightIntensity
   • 过滤节点：根据设定的阈值过滤出异常数据。
   • 告警节点：发送告警通知给管理员。
   • 存储节点：将数据存储到数据库中，用于后续分析。

3. 具体实现：

   • 入口节点：配置为接收所有设备上报的数据。
   • Copy to View 节点：将 soilMoisture、temperature 和 lightIntensity 字段复制到 FarmEnvironment 视图中。
   • 过滤节点：设置阈值，例如土壤湿度低于30% 或温度高于35°C 时，视为异常数据。
   • 告警节点：配置为发送邮件或短信通知给管理员。
   • 存储节点：配置为将数据存储到 TimescaleDB 中，用于后续的历史数据分析。

通过上述设计，我们可以实现对农田环境参数的实时监控，并在出现异常情况时及时通知管理员，从而提高农业生产效率和管理水平。

结论

Copy to View 节点是 ThingsBoard 规则链中的一个重要工具，它可以帮助我们更灵活地管理和处理设备数据。通过合理配置和使用这一节点，可以显著提升系统的数据处理能力和响应速度。无论是在数据聚合、分发、归档还是实时监控与告警等方面，Copy to View 节点都能发挥重要作用。希望本文能够帮助你在实际项目中更好地利用这一功能。
