VRRP（虚拟路由冗余协议）

VRRP协议：

    作为一种提高网络可靠性的协议，在园区网和数据中心网络中的应用非常广泛，该协议可以将多台网关路由器组合起来，虚拟为一台路由器，对内部网络来说虚拟路由器是透明的，它的ip地址内部网络的网关地址，该组路由器即可以实现容错，避免单点故障，又可以实现负载均衡。

VRRP的作用：

     网关是连接内部网络和外部网络的关键，内部网络的终端设备一般通过网关连接外部的网络，然而默认网关设备一旦发生故障或链路故障，将导致整个内部网络和外部网络之间的通信中断。

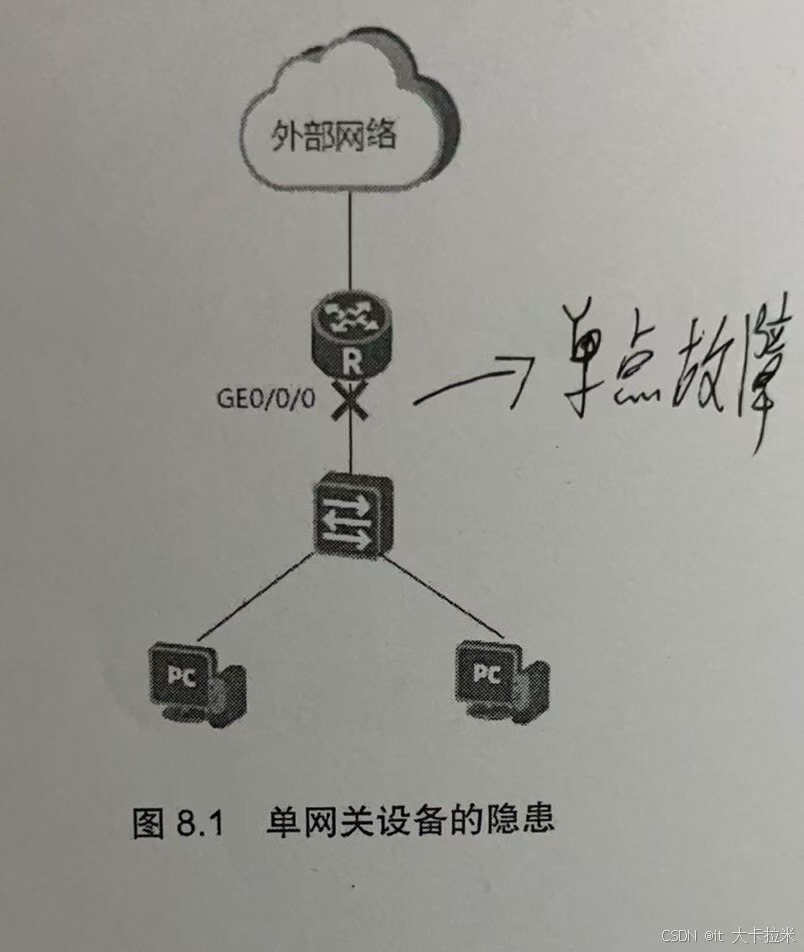

    如图所示，内部网络中的所有pc均将默认网关地址指向路由器的GE0/0/0的接口，这个网络能够满足基本的通信需求，当PC发生数据到外部网络时，将数据包发给路由器，再由路由器将数据包路由出去，该网络在可靠性上却存在极大的隐患，PC的默认网关没有冗余性，也就是说当交换机与路由器之间的链路发生故障，或者路由器发生故障时，PC与外部网络的唯一通道便断开，业务自然受到严重影响。（也就是所谓的单点故障）

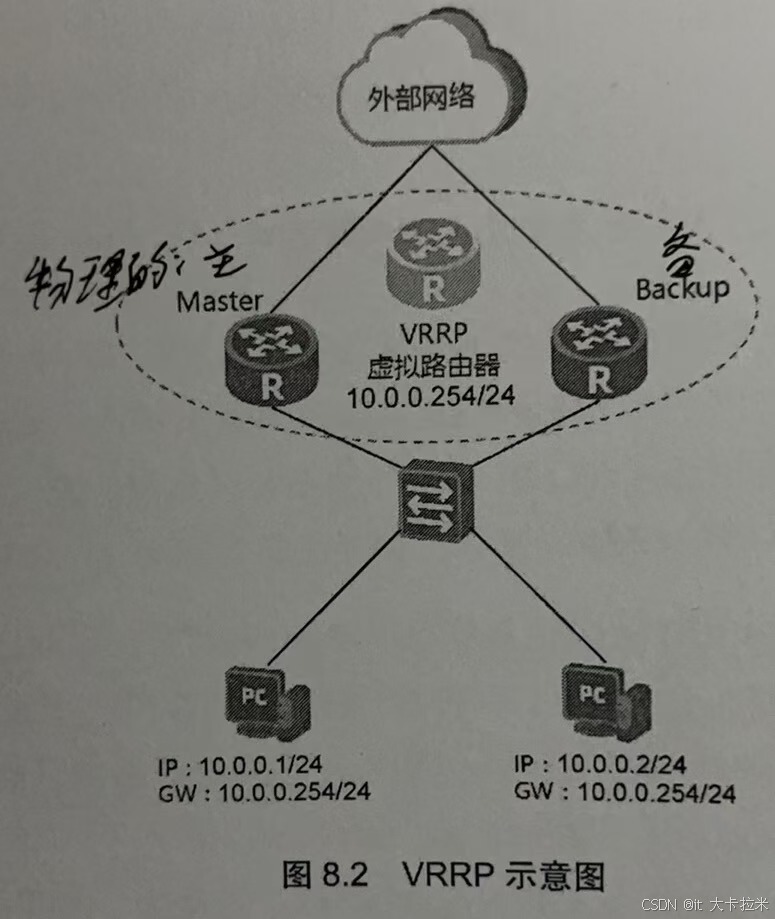

       可以在网络中增加一台路由器，如图所示，配置VRRP将2台路由器组成一个虚拟路由器，这台虚拟路由器的IP地址10.0.0.254将作为网络的默认网关地址。当PC向外部网络发送数据时，数据将被发送给虚拟路由器。由VRRP决定 让哪台真实设备承担转发任务，承担转发任务的设备被称为Master（主路由器），其他的设备被则称为Back（备份路由器）。

     当Master路由器发生故障时，Backup路由器能够迅速感知，并将自己的状态自动地切换为Master，接替数据转发的工作，在整个主/备切换的过程，对用户端是完全透明的，终端的配置不需要做任何变更。

VRRP的主要概念：

    在学习VRRP的工作过程之前，需要先了解VRRP的几个主要概念，包括VRRP组和VRID，VRRP路由器，虚拟IP地址和虚拟MAC地址，IP地址拥有者，Master路由器，Back路由器，抢占模式和非抢占模式。

（1）VRRP组和VRID：
