GX Works2、MX OPC 6

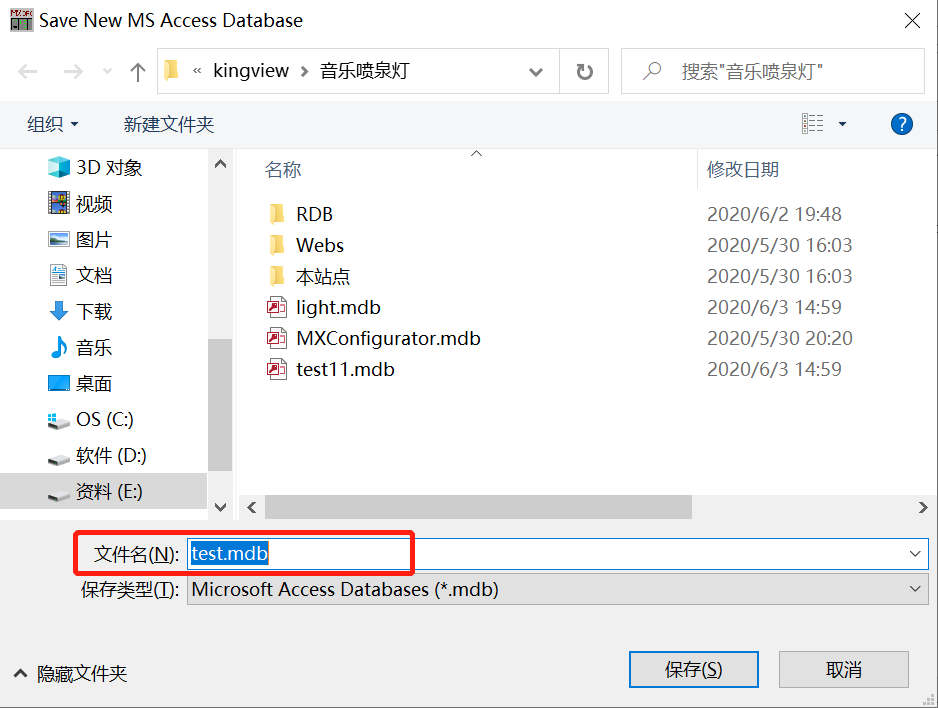

步骤二：打开MX OPC Configurator，选择File—>New，保存test.mdb。

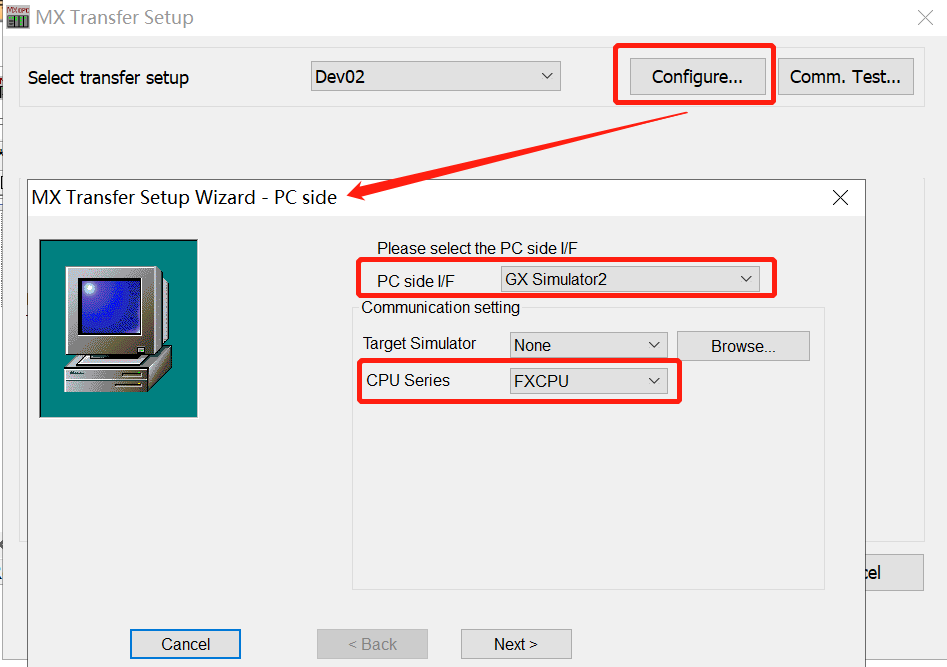

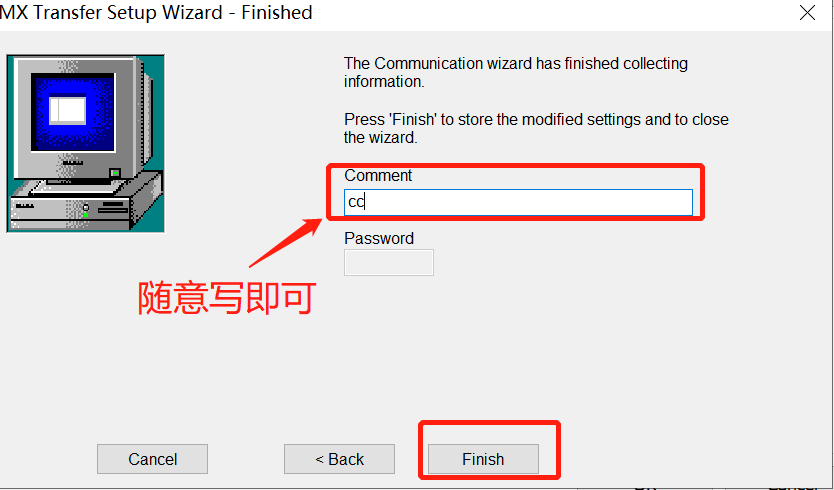

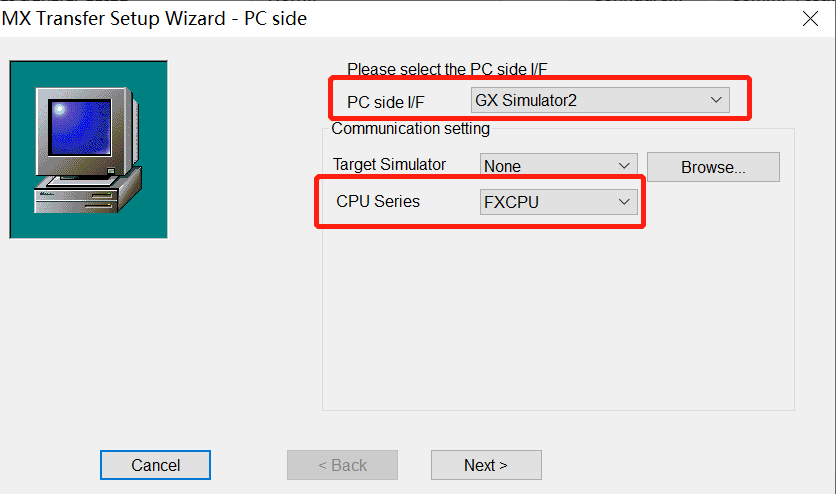

步骤三：在MX OPC Configurator中，添加虚拟PLC连接。选择Address  Space—>New MX Device

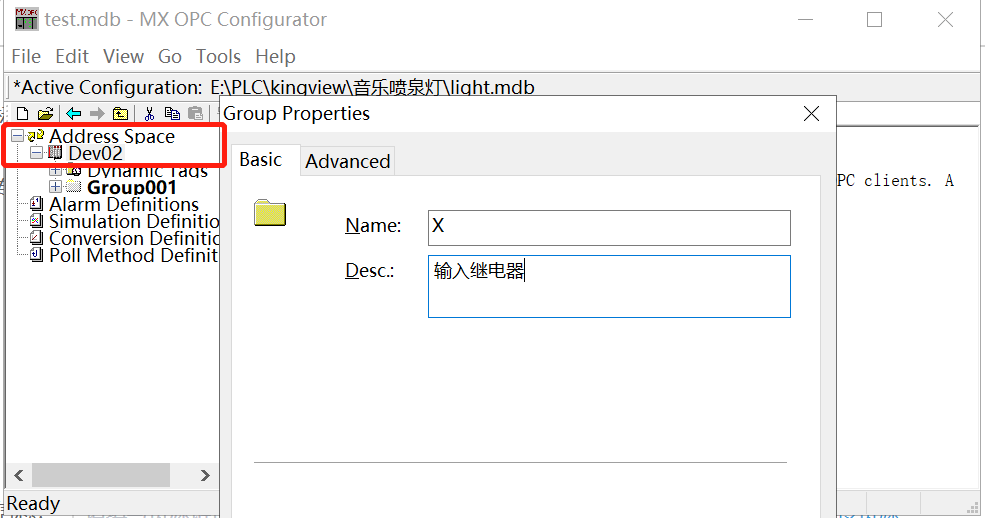

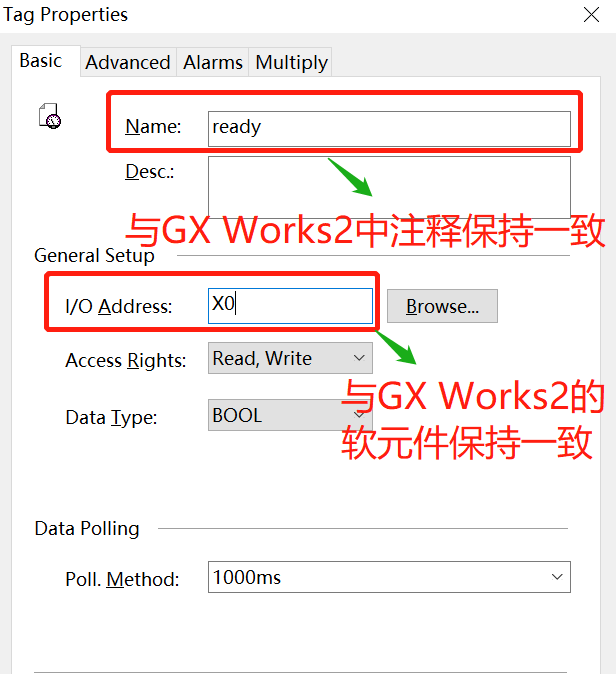

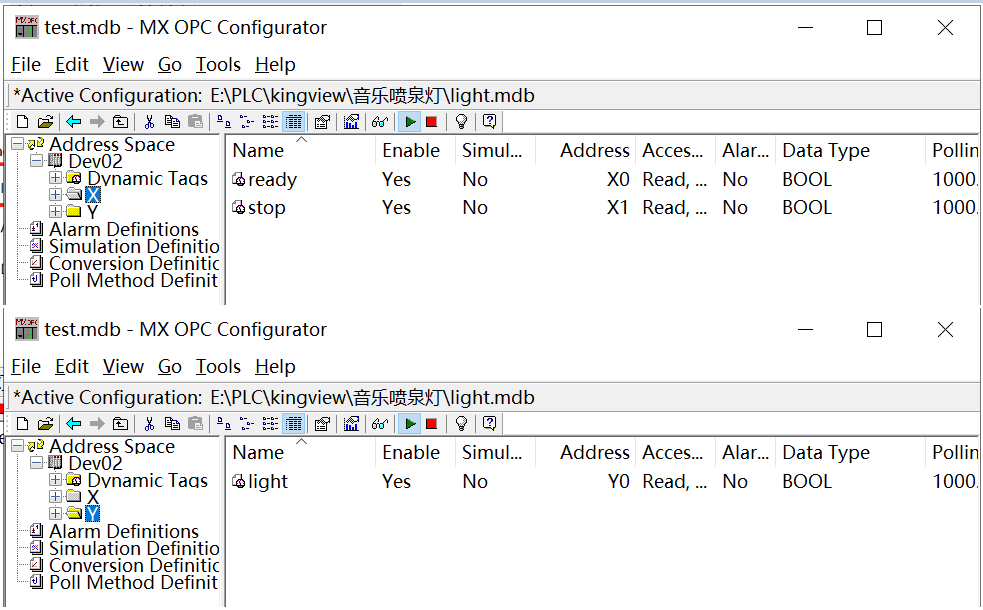

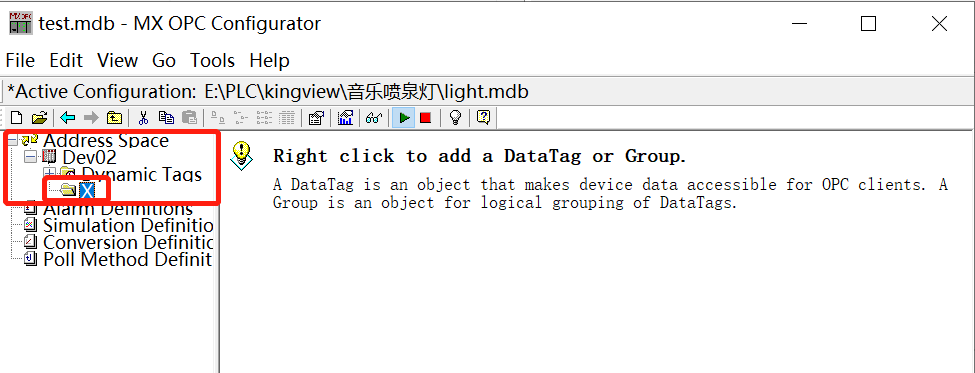

步骤四：选择Dev02—>New Group—>New Data Tag，将GX Works中的软元件进行一一对应。

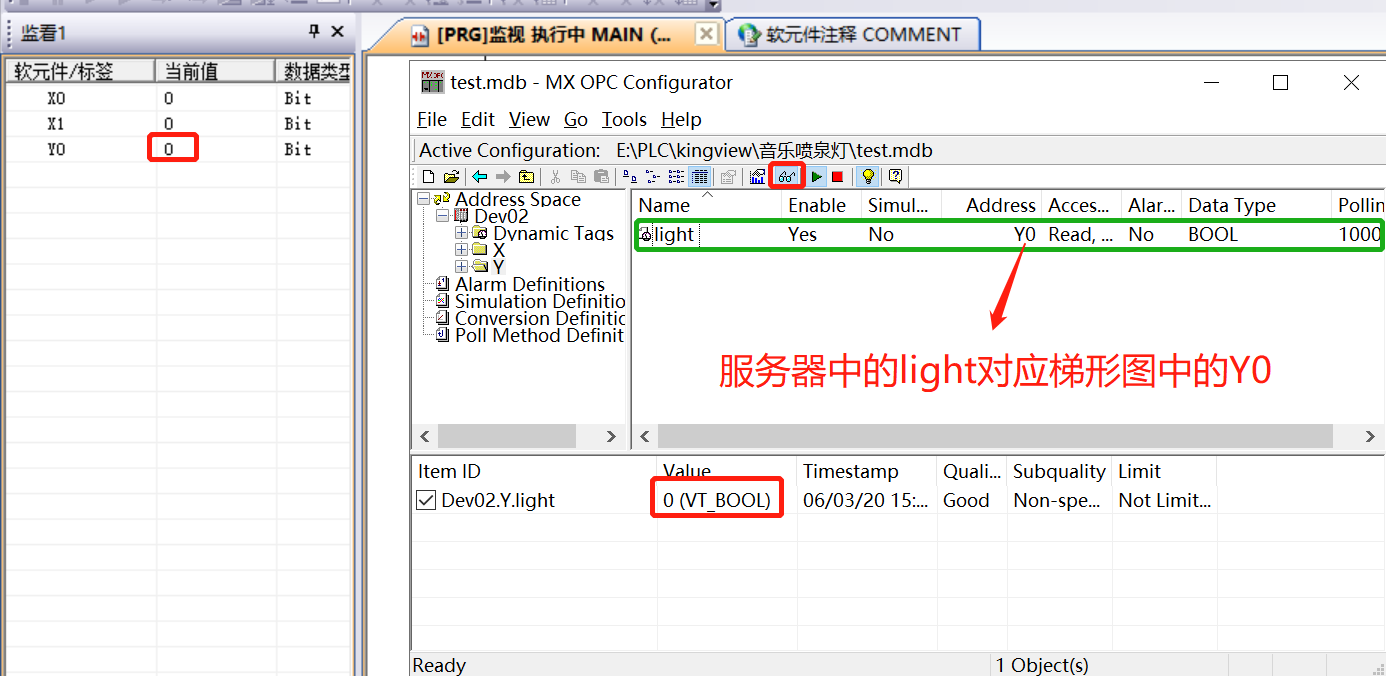

步骤五：检查GX Works2与MX OPC Configurator通信连接是否完成。同时运行两个软件，并打开监视界面

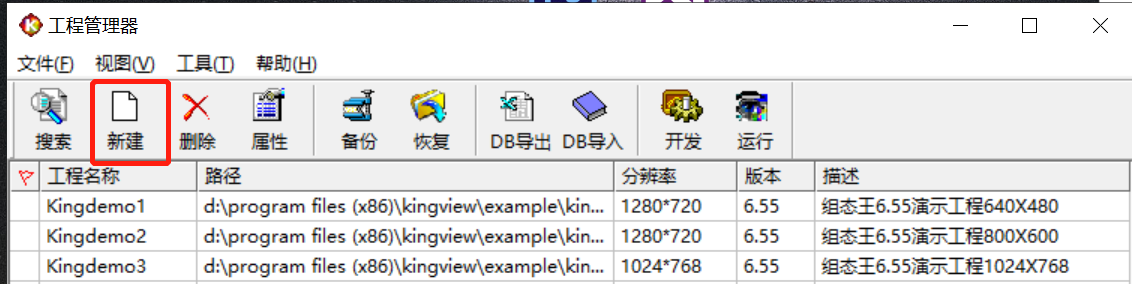

步骤6：打开组态王6.55界面，新建工程

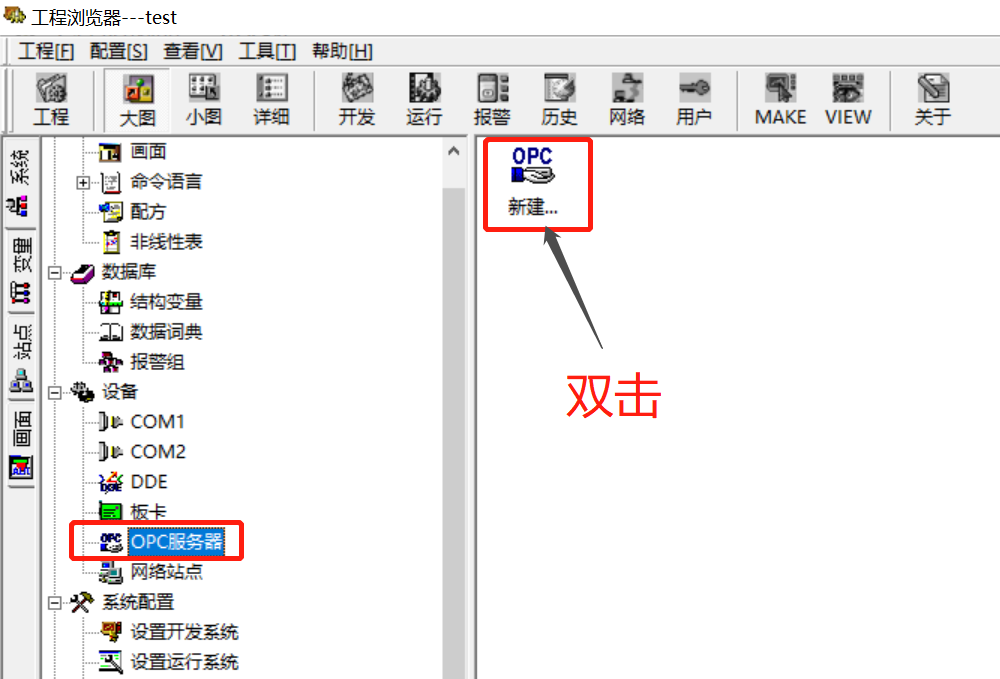

步骤7：在工程浏览器页面，新建opc服务器，选择Mitsubish.MXOPC.6，并选择同步读写方式

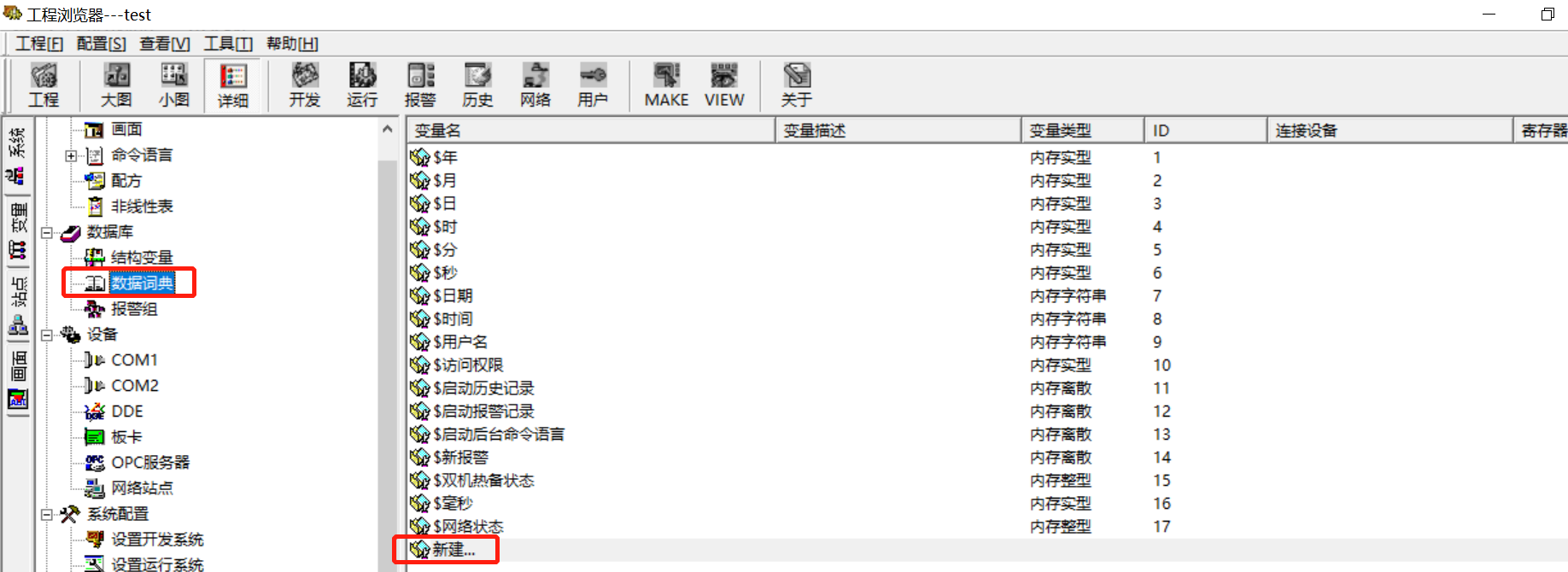

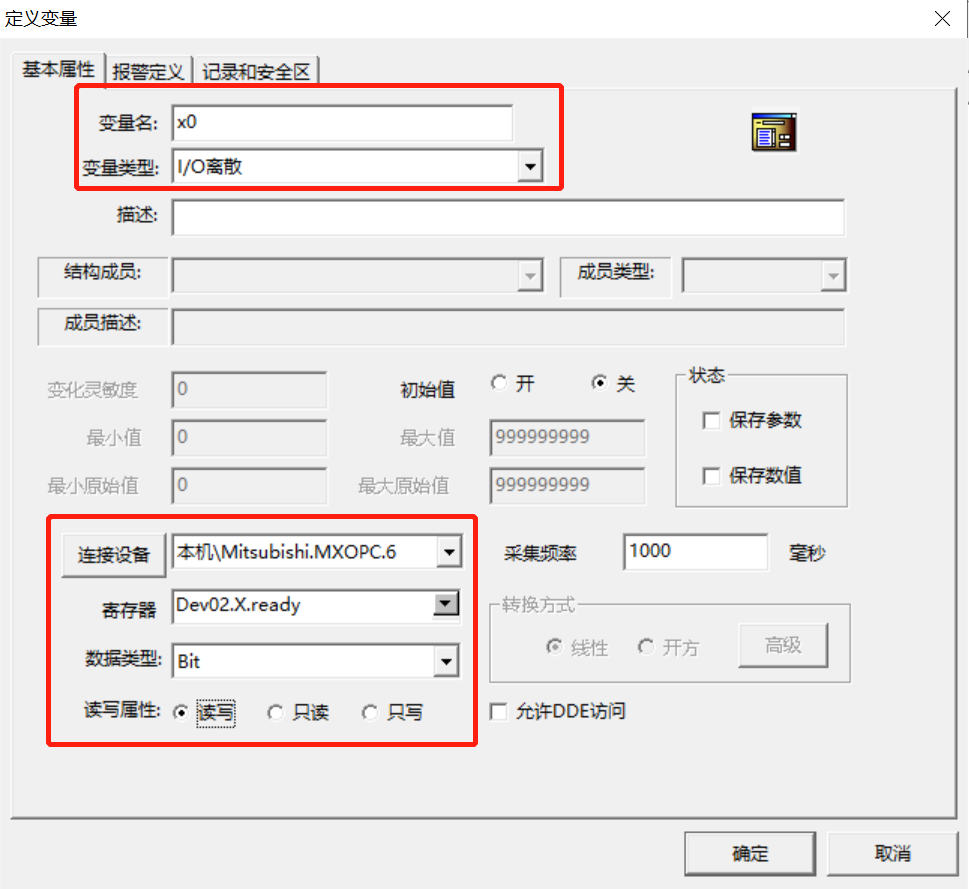

步骤8：在工程浏览器页面中的数据词典，新建变量

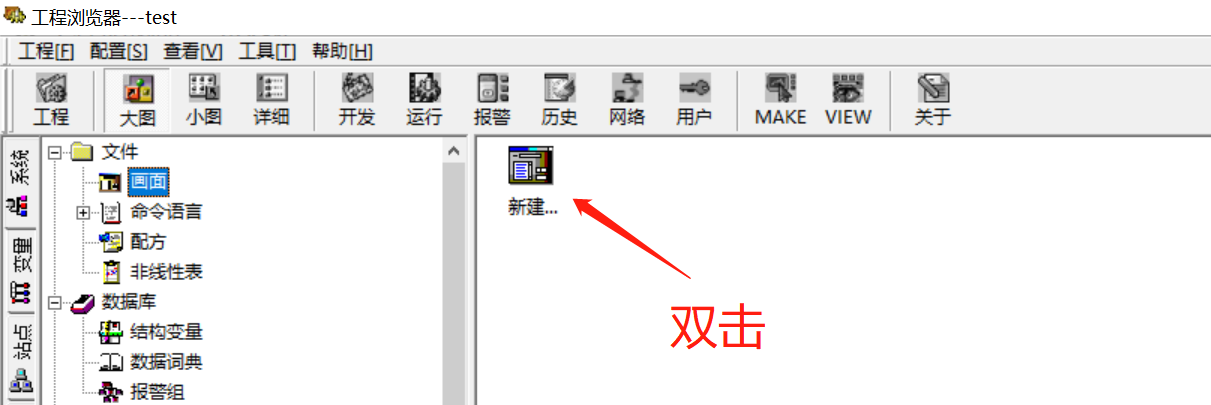

步骤9：在工程浏览器页面中的画面中，新建画面。通过图库和工具箱，放置两个摁纽和灯。
