计算机的组成原理

计算机系统概述

计算机系统定义

计算机系统是一个 高度集成的复杂实体 ，由硬件和软件两大核心部分组成1。硬件主要包括 中央处理器(CPU)、存储器、输入输出设备 等物理组件，负责执行基本的计算和数据处理任务1。软件则是运行在硬件之上的 程序和数据集合 ，包括操作系统、应用软件等，用于控制和协调硬件工作，实现特定功能1。

这种 软硬件紧密结合 的架构使得计算机系统能够高效地处理各种复杂任务，从简单的数值计算到复杂的图形渲染和人工智能应用2。例如，在一个典型的个人电脑中，硬件如CPU负责执行指令，内存存储正在使用的数据，而软件如Windows操作系统则管理这些硬件资源，为用户提供友好的界面和丰富的功能。

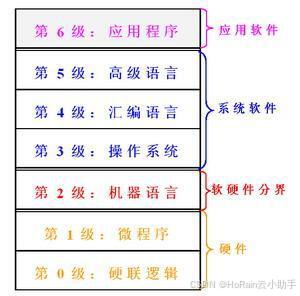

计算机系统层次结构

计算机系统层次结构是理解和设计计算机系统的关键概念。从底层硬件到高层应用软件，计算机系统呈现出一个多层次的结构，每一层都在其下一层的基础上提供更高级别的抽象和功能。这种层次结构不仅反映了计算机系统的复杂性，也为系统设计和软件开发提供了重要的指导原则。

计算机系统层次结构通常包括以下几个主要层次：

层次	名称	功能
第0层	微程序机器层	由硬件直接执行微指令
第1层	传统机器语言层	由微程序解释机器指令系统
第2层	操作系统层	实现系统调用和广义指令
第3层	汇编语言层	支持汇编语言程序的执行
第4层	高级语言层	支持高级语言程序的执行

这种层次结构体现了计算机系统设计的模块化和抽象化思想。每一层都建立在其下层的基础上，同时为上层提供必要的功能和接口。例如，操作系统层利用硬件提供的基础功能，实现了更复杂的资源管理和进程调度，而高级语言层则进一步抽象出了接近人类思维的概念和语法。

值得注意的是，这种层次结构并非严格的线性关系，而是存在一定的交叉和重叠。特别是操作系统层，它既是传统机器语言层的延伸，又为高级语言层提供了必要的支持。这种灵活的结构设计使得计算机系统能够在性能和灵活性之间取得平衡。

此外，计算机系统层次结构还体现了软硬件之间的密切关系。虽然传统上将计算机系统划分为硬件和软件两个部分，但在实际设计中，许多功能都可以通过软硬件的不同组合来实现。这种软硬件功能的等价性为系统设计提供了更多的选择和优化空间，同时也增加了系统设计的复杂性。

理解计算机系统层次结构对于计算机科学的学习和实践至关重要。它不仅有助于我们更好地把握计算机系统的整体框架，还能指导我们在具体的设计和开发工作中做出更合理的决策。

计算机硬件组成

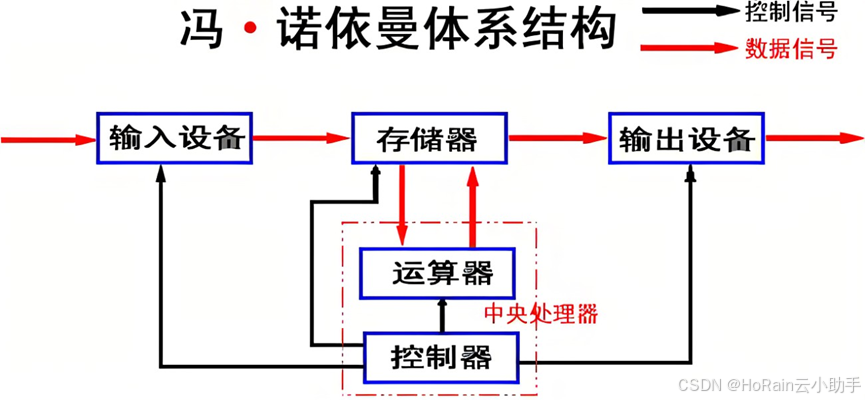

冯·诺依曼体系结构

冯·诺依曼体系结构是现代计算机设计的基础，其核心思想在于 存储程序控制原理 。这一创新理念彻底改变了计算机的工作方式，使得计算机能够自动、连续地执行复杂的任务序列。

在这种结构中，计算机由五个主要部分组成：

1. 运算器 ：负责执行算术和逻辑运算
2. 控制器 ：控制整个计算机系统的运行
3. 存储器 ：存储程序和数据

1. 输入设备 ：接收外部数据和指令

1. 输出设备 ：显示或输出处理结果

这五个部分通过总线系统紧密相连，实现了数据和指令的有效传输。

冯·诺依曼体系结构的一个关键特征是 程序和数据的统一存储 。这意味着计算机不仅可以处理数据，还可以处理指令本身。这种设计理念极大地提高了计算机的灵活性和通用性。例如，程序员可以通过修改存储在内存中的指令来改变程序的行为，而不必重新设计整个硬件系统。

控制器是冯·诺依曼体系结构中的核心部件，它负责 从存储器中取出指令、解析指令，并向其他部件发送控制信号 。控制器的工作流程可以简化为以下步骤：

1. 从内存读取指令
2. 解析指令含义
3. 发送控制信号
4. 更新程序计数器

这种基于指令序列的控制机制使得计算机能够自动执行复杂的任务序列，无需人工干预。

然而，冯·诺依曼体系结构也面临一些固有的挑战，最显著的是所谓的“ 冯·诺依曼瓶颈 ”。由于程序和数据共享同一总线和存储器，CPU在执行指令时可能会受到内存访问速度的限制。为了解决这个问题，现代计算机引入了多级缓存系统，以减轻CPU和内存之间的速度差异。

尽管如此，冯·诺依曼体系结构仍然是现代计算机设计的基础，其影响深远。它不仅定义了计算机的基本组成和工作原理，还为软件工程和编程语言的发展铺平了道路。通过将程序和数据视为同等重要的元素，冯·诺依曼体系结构为计算机科学的发展奠定了坚实的基础。

中央处理器(CPU)

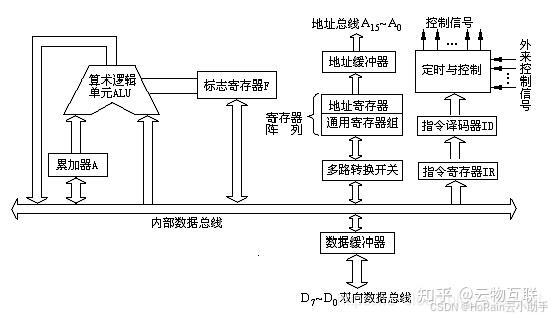

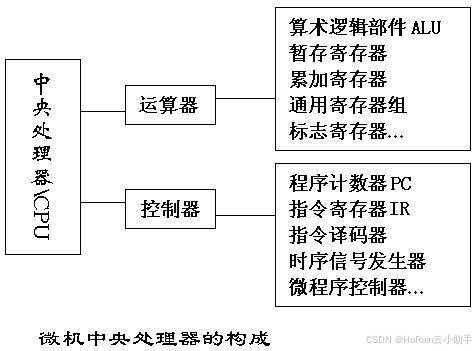

中央处理器(Central Processing Unit, CPU)是计算机系统的核心部件，被誉为“计算机的大脑”。它负责执行指令、处理数据和控制计算机的运行。CPU的内部结构主要包括 运算器、控制器和寄存器 三大组成部分，这些组件协同工作，确保计算机能够高效地执行各种任务。

运算器

运算器是CPU中负责执行算术和逻辑运算的部件。其核心是 算术逻辑单元(Arithmetic Logic Unit, ALU) ，ALU能够执行加、减、乘、除等算术运算，以及与、或、非等逻辑运算。ALU的工作过程可以简要概括为：

1. 从寄存器读取两个8位数据
2. 根据控制信号执行相应运算
3. 将结果存入累加器

除了ALU，运算器还包括 累加器 和 寄存器 等辅助组件。累加器是一个特殊的寄存器，主要用于暂存ALU处理的数据和计算结果。这种设计大大提高了数据处理的效率，减少了频繁访问主存的需求。

控制器

控制器是CPU的指挥中心，负责协调和控制整个计算机系统的运行。其主要功能包括：

1. 从内存中取出指令
2. 对指令进行译码
3. 产生相应的操作控制信号

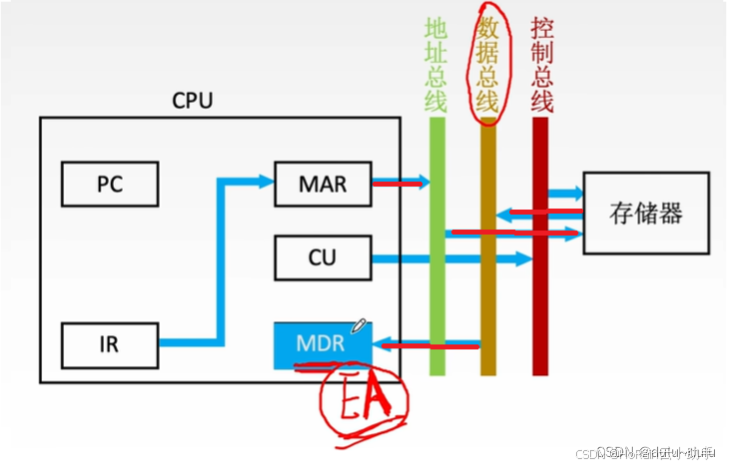

控制器的核心组件包括 程序计数器(Program Counter, PC) 、 指令寄存器(Instruction Register, IR) 和 指令译码器 。程序计数器用于存储下一条指令的地址，指令寄存器用于暂时保存当前正在执行的指令，而指令译码器则负责将指令转换为具体的控制信号。

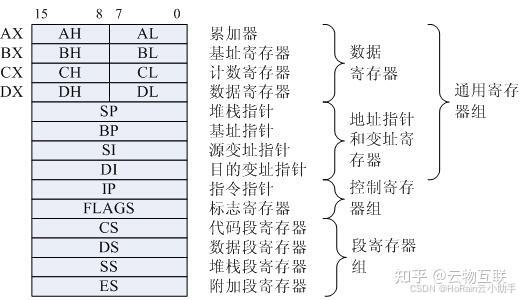

寄存器

寄存器是CPU内部用于临时存储数据的小型存储单元。除了前文提到的累加器和指令寄存器，CPU中还包含多种专门用途的寄存器，如 通用寄存器 、 状态寄存器 和 地址寄存器 等。这些寄存器在CPU执行指令的过程中发挥着重要作用，如存储操作数、保存状态信息和提供地址信息等。

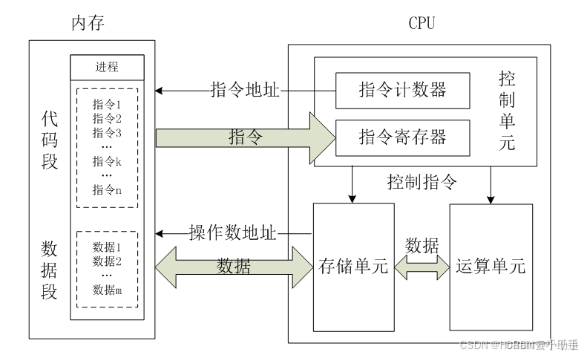

CPU执行指令的过程可以简化为以下步骤：

1. 取指令：从内存读取指令到指令寄存器
2. 译码：分析指令的操作码和操作数
3. 执行：根据指令类型调用相应的运算单元
4. 存储：将结果写回到指定的寄存器或内存

这种指令执行过程的循环被称为 指令周期 ，它是CPU工作的基本单位。通过不断重复这个过程，CPU能够持续执行复杂的程序，完成各种计算和数据处理任务。

值得注意的是，现代CPU采用了 流水线技术 来提高指令执行的效率。流水线技术将指令执行过程分解为多个独立的阶段，允许多条指令同时处于不同的执行阶段，从而显著提升了CPU的吞吐量。这种方法就像是工厂的装配线，每个阶段专注于一项特定的任务，从而加快了整体的生产速度。

存储系统

计算机存储系统是整个计算机体系结构中不可或缺的组成部分，其设计直接影响着系统的性能和效率。本节将详细介绍存储系统的组成和工作原理，特别聚焦于主存储器和辅助存储器的区别，以及高速缓存的作用。

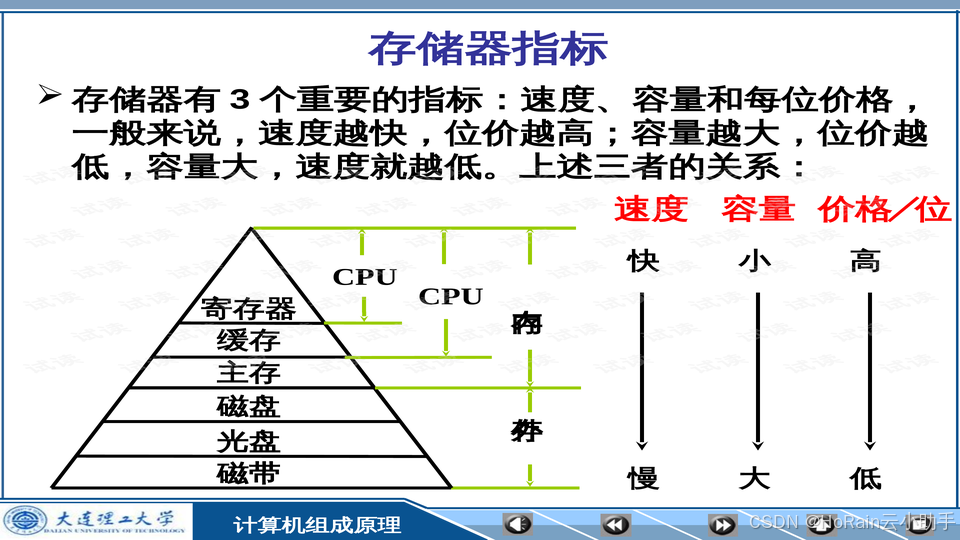

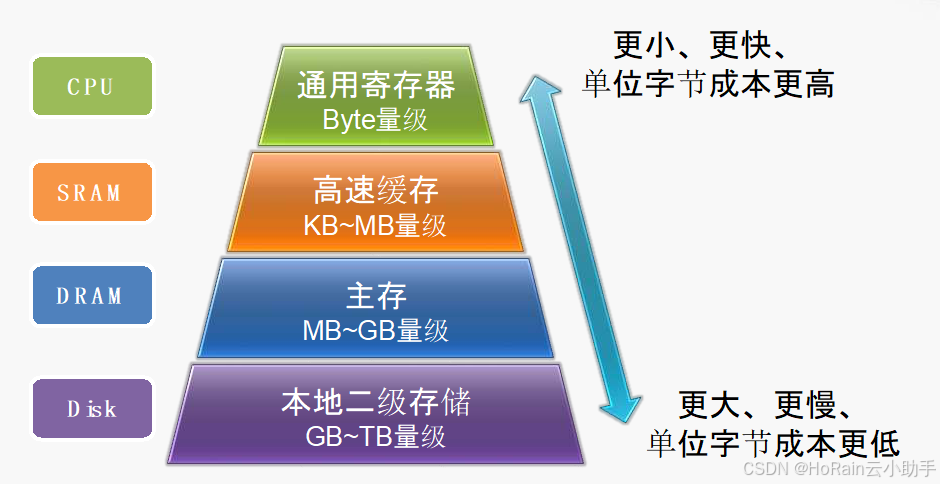

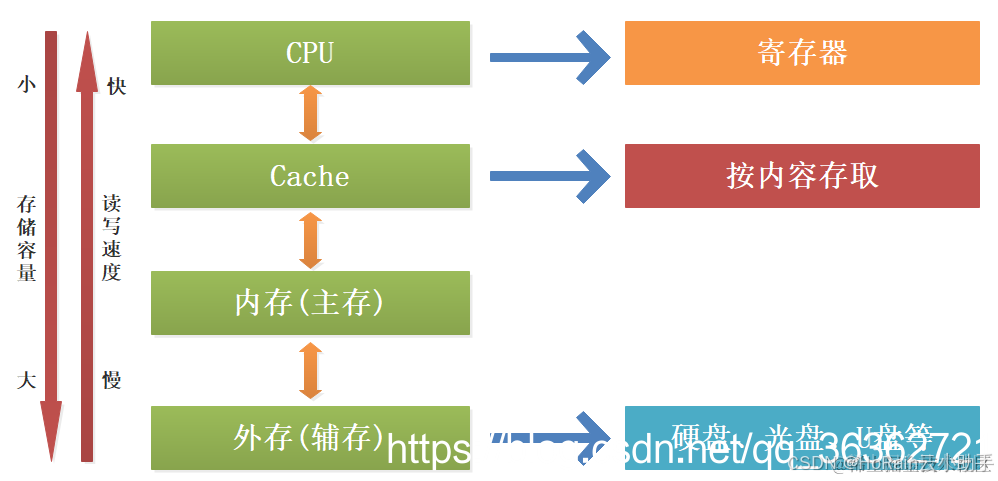

计算机存储系统采用 层次化结构 ，旨在平衡存储容量、访问速度和成本。这种结构从上到下依次为：

1. 寄存器 ：位于CPU内部，访问速度最快，但容量极小。
2. 高速缓存(Cache) ：紧邻CPU，容量稍大，访问速度仅次于寄存器。

1. 主存储器 ：容量更大，访问速度相对较慢。

1. 辅助存储器 ：容量最大，但访问速度最慢。

这种层次结构充分利用了 局部性原理 ，即程序倾向于重复访问最近使用过的信息。通过在不同层级之间建立缓存关系，系统能在大多数情况下提供快速的数据访问，同时保持总体成本在可接受范围内。

主存储器和辅助存储器的主要区别如下：

特征	主存储器	辅助存储器
容量	较小	较大
访问速度	快	慢
成本	较高	较低
断电数据保留	否	是
CPU直接访问	是	否

高速缓存是存储系统中的关键组件，其工作原理基于局部性原理。它通过预取常用数据并存储在靠近CPU的地方，显著提高了数据访问速度。高速缓存采用 多级结构 ，如L1、L2和L3缓存，每级缓存都有不同的容量和访问速度。这种设计允许系统在不同场景下提供最佳的性能-成本比。

高速缓存的管理涉及复杂的算法，主要包括：

1. 替换策略 ：决定何时替换缓存中的数据。常见策略包括随机替换、先进先出(FIFO)和最近最少使用(LRU)等。
2. 映射方式 ：决定主存块如何映射到缓存中。主要包括直接映射、全相联映射和组相联映射。

通过合理设计和优化这些算法，可以显著提高系统的整体性能，减少CPU等待时间，从而提升计算机的整体运行效率。

输入输出系统

在计算机系统中，输入输出设备扮演着至关重要的角色，它们构成了用户与计算机交互的重要桥梁。常见的输入设备包括：

• 键盘：用于文字输入
• 鼠标：用于图形界面导航
• 触摸屏：用于直观的人机交互
• 扫描仪：用于将纸质文件数字化

输出设备主要有：

• 显示器：用于视觉呈现信息
• 打印机：用于生成纸质文档
• 绘图仪：用于绘制大型图纸

这些设备通过I/O接口与计算机系统总线相连，实现数据的双向传输。I/O接口具有设备选择、信息传输和联络等功能，确保了外部设备与计算机系统间的有效通信。

指令系统

指令格式

指令格式是计算机指令系统的核心组成部分，决定了指令的结构和功能。一条完整的指令通常由 操作码 和 地址码 两部分组成1。这两部分共同构成了指令的基本格式，指导计算机执行特定的操作。

操作码

操作码是指令的灵魂，它指明了指令应该执行的操作类型。例如：

操作码	对应操作
ADD	加法运算
SUB	减法运算
JMP	无条件跳转

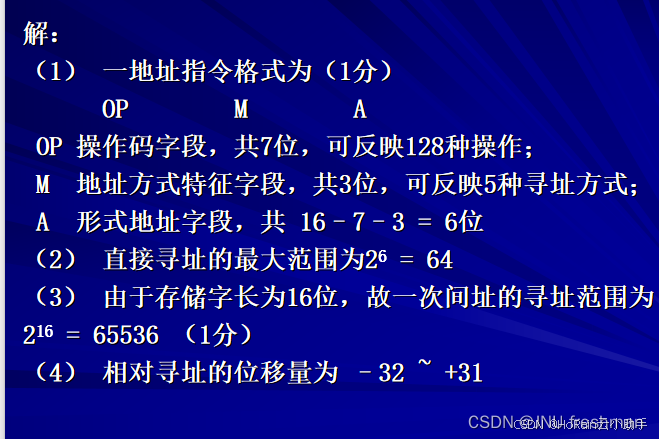

操作码的长度直接影响了指令系统的规模。假如操作码占据7位，那么理论上最多可以定义2^7=128条不同的指令。然而，操作码的长度并非越长越好。过长的操作码会导致指令字长增加，进而影响指令的执行效率。因此，在设计指令系统时，需要在指令数量和指令长度之间寻求平衡。

地址码

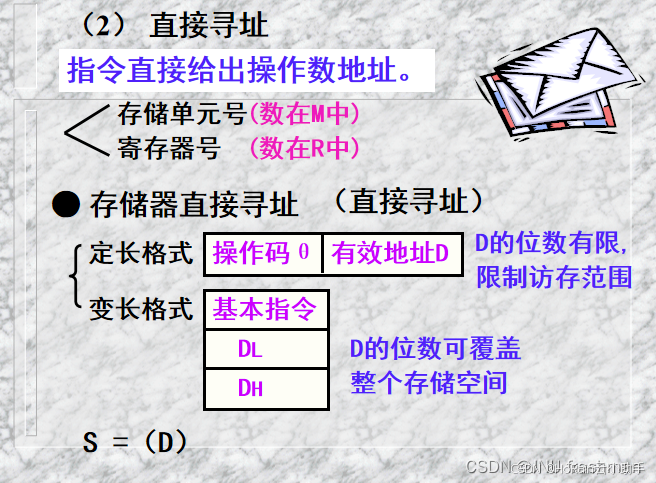

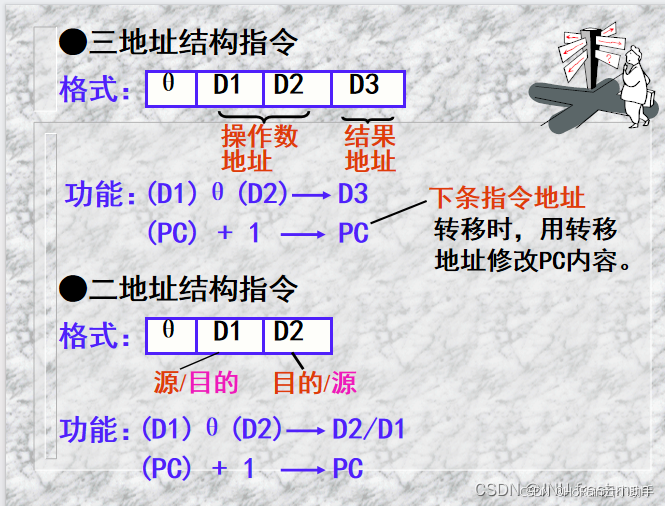

地址码则负责指定指令的操作对象。它包含了参与操作的数据或指令的地址信息。根据指令需求，地址码可以包含0至多个地址字段。例如：

• 零地址指令 ：不包含地址码，如停机指令
• 一地址指令 ：包含一个地址码，如取数指令

• 二地址指令 ：包含两个地址码，如加法指令

地址码的存在使得指令能够灵活地访问和操作数据。然而，过多的地址码也会增加指令的长度和复杂度。因此，在设计指令格式时，需要权衡指令的功能性和简洁性。

为了在有限的指令字长内容纳更多指令，设计师们发明了 扩展操作码 技术。这种技术巧妙地利用了不同指令对地址码需求的差异，通过牺牲部分地址码来换取更长的操作码。例如：

指令类型	操作码长度	地址码数量
三地址指令	4位	3个
二地址指令	8位	2个
一地址指令	12位	1个
零地址指令	16位	0个

这种设计不仅最大化了指令系统的容量，还兼顾了常用指令的执行效率。通过为高频指令分配较短的操作码，可以在保证指令丰富性的同时，减少指令译码和分析的时间开销。

在实际应用中，指令格式的选择还需要考虑计算机的具体应用场景和技术限制。例如，在嵌入式系统中，由于存储空间受限，可能会倾向于使用更紧凑的指令格式。而在高性能服务器中，则可能更注重指令的表达能力和执行效率。因此，指令格式的设计是一个需要全面考量的问题，既要满足功能需求，又要适应硬件特性，还要考虑到未来的扩展性。

指令执行过程

指令执行过程是计算机系统运作的核心环节，它决定了CPU的工作效率和整体性能。在冯·诺依曼体系结构中，指令执行遵循固定的周期性流程，通常被称为 指令周期。这个周期可以进一步细分为几个关键阶段，每个阶段都有其独特的功能和挑战。

指令周期的主要阶段包括：

1. 取指令(IF)阶段 ：CPU从内存中读取下一条指令。这个过程由程序计数器(PC)控制，它指向当前指令在内存中的位置。取指令阶段的挑战主要来自于 指令字长与存储字长的匹配 。当指令字长大于存储字长时，可能需要多次内存访问才能完整读取一条指令，这会增加取指令阶段的复杂性和时间消耗15。

1. 指令译码(ID)阶段 ：CPU分析指令的操作码和操作数，确定指令的具体类型和执行方式。译码阶段的难点在于处理 复杂指令集 ，特别是当指令集包含大量特殊功能指令时。为此，现代CPU往往采用 微代码 技术，将复杂的指令分解为一系列简单的微操作，从而简化译码过程并提高灵活性。
2. 执行(EX)阶段 ：CPU根据译码结果执行相应的操作。这个阶段的复杂程度取决于指令类型。例如，算术逻辑运算通常涉及ALU的操作，而数据传输指令则可能需要访问内存或其他外围设备。执行阶段的一个关键问题是处理 数据相关性 ，即指令之间对同一数据项的读写操作可能导致执行顺序的调整。现代CPU通过采用 动态调度 技术来解决这个问题，允许在不影响结果正确性的前提下重新排序指令执行。

为了提高指令执行效率，现代CPU广泛采用了 流水线技术 。这种技术将指令执行过程分解为多个独立的阶段，允许不同指令在不同阶段同时进行，从而显著提高了CPU的吞吐量16。典型的五级流水线包括：

• IF (取指令)：从内存中读取指令
• ID (指令译码)：分析指令的操作码和操作数
• EX (执行)：执行指令的操作
• MEM (内存访问)：访问内存以读取或写入数据
• WB (写回)：将执行结果写回寄存器

通过合理设计流水线结构和采用先进的调度算法，现代CPU能够在每个时钟周期启动一条新指令，同时保持多条指令在不同阶段并行执行，从而大幅提升了指令执行的效率。

然而，流水线技术也面临着诸如 分支预测 和 数据冲突 等挑战。这些问题的解决方案往往涉及到复杂的硬件设计和算法优化，是现代CPU设计中的关键技术难题。
