IP分片的概念

分片的定义

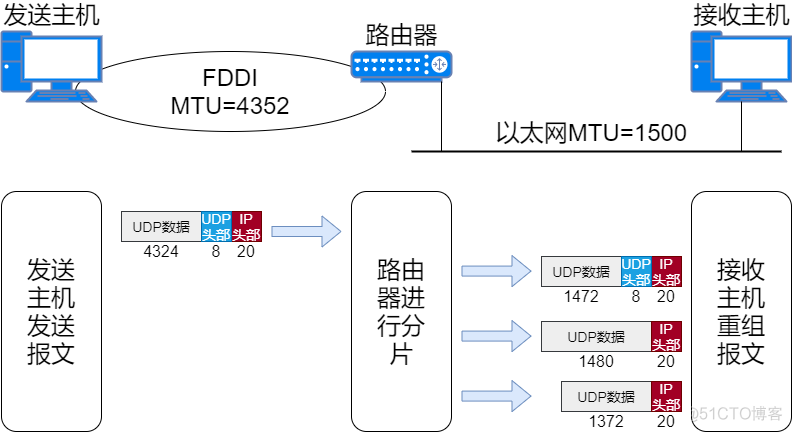

在探讨IP分片的概念之前，我们需要理解为什么会出现这种技术。IP分片是一种 网络层的技术手段 ，用于解决不同物理网络间最大传输单元(MTU)差异导致的问题1。当IP数据报的总长度超过下一跳链路的MTU时，就需要将其分割成多个较小的数据片段进行传输2。这一过程的核心目的是 适应不同网络的传输限制 ，确保数据能够顺利通过各种网络环境，从而提高整体网络的兼容性和可靠性。

分片的触发条件

在探讨IP分片的概念时，我们需要深入了解触发IP分片的具体条件。IP分片作为一种网络层的重要机制，主要用于解决数据报在传输过程中遇到的尺寸限制问题。以下是触发IP分片的主要条件：

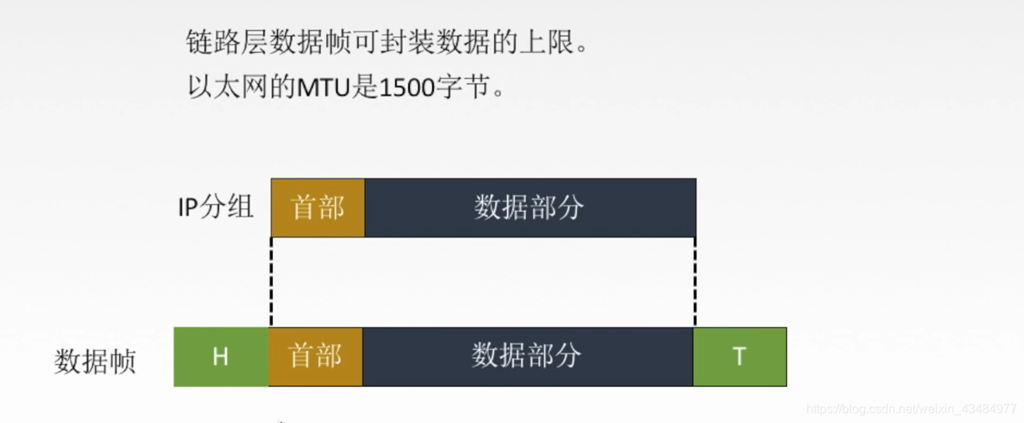

数据报长度超过MTU ：当IP层接收到的数据报总长度超过下一跳链路的MTU时，分片过程会被触发1。MTU（Maximum Transmission Unit）是指特定网络层所能传输的最大数据单元大小。例如，在以太网中，标准MTU为1500字节。
DF位未设置 ：IP数据报的首部包含一个标记字段，其中的DF（Don't Fragment）位用于控制是否允许分片3。如果DF位被清零（即为0），表示允许对该数据报进行分片。只有当DF位未设置时，分片操作才会被执行。

值得注意的是，某些应用可能出于特定需求，会选择禁止分片。在这种情况下，即使数据报长度超过MTU，也不会触发分片过程。相反，路由器会丢弃该数据报，并向源主机发送一个ICMP“参数问题”消息1。

此外，还有一些特殊情况可能导致IP分片：

路径MTU未知 ：在网络中，尤其是在跨越多种类型的网络时，路径MTU可能难以预先准确得知。这就增加了IP分片发生的可能性，特别是在涉及不同类型网络（如以太网和PPP链路）的情况下4。
UDP大数据传输 ：相对于TCP，UDP协议缺乏内置的流量控制机制。因此，在使用UDP进行大规模数据传输时，更容易触发IP分片5。
ICMP数据报 ：尽管ICMP主要用于网络诊断和控制，但在某些情况下（如大型ping请求），也可能触发IP分片5。

通过理解这些触发条件，我们可以更好地设计网络应用和管理网络资源，以最大限度地减少IP分片带来的负面影响，同时确保数据能够成功传输。

IP分片过程

分片前的准备

在IP分片的过程中，准备工作至关重要。这不仅涉及到对原始IP数据报的理解，还需要对即将进行的操作有充分的认识。让我们深入了解这个关键阶段。

IP分片前的准备工作主要包括以下几个方面：

检查IP数据报的DF位

DF位（Don't Fragment）决定了是否允许对数据报进行分片。如果DF位被设置为1，表示不允许分片，这时即使数据报长度超过MTU，也不应该进行分片操作。相反，应该丢弃该数据报并向源主机发送ICMP差错报文1。这个检查是分片过程的第一步，确保了只有在允许的情况下才进行分片。

确定分片的起点和终点

在决定进行分片后，需要确定每个分片的起始和终止位置。这通常涉及到计算原始数据报的总长度和可用的MTU，然后确定合适的分片大小。分片的起点总是从原始数据报的数据部分开始，而终点则是下一个分片的起点减去8字节（因为偏移量是以8字节为单位的）2。

初始化分片标识

每个分片都需要一个唯一的标识，以便在接收端正确地重组。这个标识是在原始数据报的标识字段中找到的，它在分片过程中被复制到每个分片中1。这个标识就像是分片的“身份证”，确保了所有属于同一原始数据报的分片能够被正确识别和重组。

设置分片标志

分片标志包括两个重要的比特位：MF位（More Fragments）和DF位。在分片过程中，除了最后一个分片外，所有分片的MF位都应该被设置为1，表示还有更多的分片跟随。最后一个分片的MF位则应该被清零，表示这是该数据报的最后一个分片2。这个标志就像是分片的“接力棒”，告诉接收端还有多少分片即将到来。

计算分片偏移量

分片偏移量指出了每个分片在原始数据报中的相对位置。这个偏移量是以8字节为单位的，因此需要将实际的字节偏移除以8来获得正确的值1。这个偏移量就像是分片的“坐标系”，帮助接收端确定每个分片在重组后的正确位置。

通过这些准备工作，IP分片过程可以更加高效和准确地进行，确保了数据在网络传输过程中的完整性和可靠性。这些步骤虽然看似繁琐，但对于保证IP数据报的成功传输和正确重组至关重要。

分片算法

在IP分片过程中，分片算法扮演着至关重要的角色，确保数据报能够有效地适应不同网络的MTU限制。这个算法主要关注两个关键方面：确定分片的数量和大小，以及如何分配数据到各个分片中。

分片算法的核心步骤如下：

确定分片大小 ：算法首先计算原始数据报的总长度，然后根据下一跳链路的MTU来确定每个分片的最佳大小。通常，分片大小会设定为略小于MTU的值，以预留一些空间用于IP首部和其他可能的开销10。
计算分片数量 ：基于确定的分片大小，算法计算出所需的分片总数。这通常通过对原始数据报的总长度除以分片大小来实现，向上取整以确保所有数据都被包含在内10。
分配数据到分片 ：算法按照计算出的分片大小和数量，将原始数据均匀地分配到各个分片中。值得注意的是，除了最后一个分片，其余分片的数据长度必须是8字节的整数倍。这是因为IP首部中的片偏移字段是以8字节为单位的9。
设置分片标识 ：算法为每个分片设置必要的标识信息，包括：

标识类型	描述
标识字段	复制原始数据报的标识值
MF标志位	除最后一个分片外，均为1
片偏移量	计算每个分片相对于原始数据报的偏移量

处理最后一个分片 ：最后一个分片的处理需要特别注意。如果它不足以填满一个完整的分片大小，算法会适当调整其大小，并将MF标志位设为0，表示这是最后一个分片10。

通过这种精心设计的分片算法，IP协议能够在保持数据完整性的同时，灵活适应不同网络环境的传输限制。这种方法不仅提高了网络传输的效率，还增强了IP通信的鲁棒性，使其能在复杂的网络拓扑中正常工作。

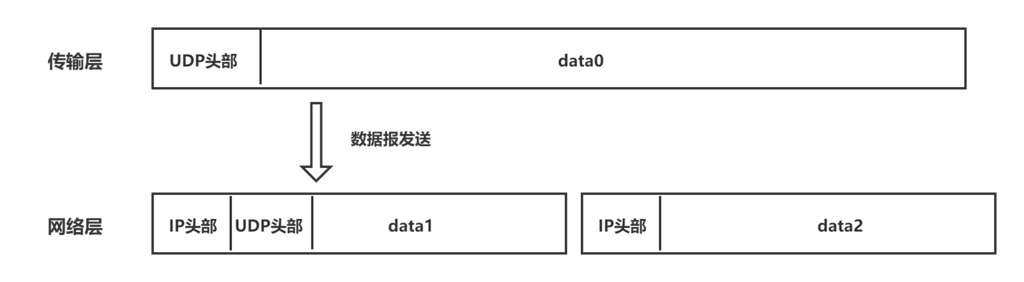

分片后的数据包结构

在IP分片过程中，原始数据报被分割成多个较小的数据片段，每个片段都形成了一个新的IP数据包。这些分片数据包在结构上有一些显著的特点，尤其是首部字段的变化。让我们深入分析分片后的数据包结构及其特征：

分片数据包的结构特点

分片后的每个数据包都包含一个完整的IP首部，紧随其后的是原始数据报数据部分的一个片段。这种结构确保了每个分片都能够独立进行路由选择和传输。

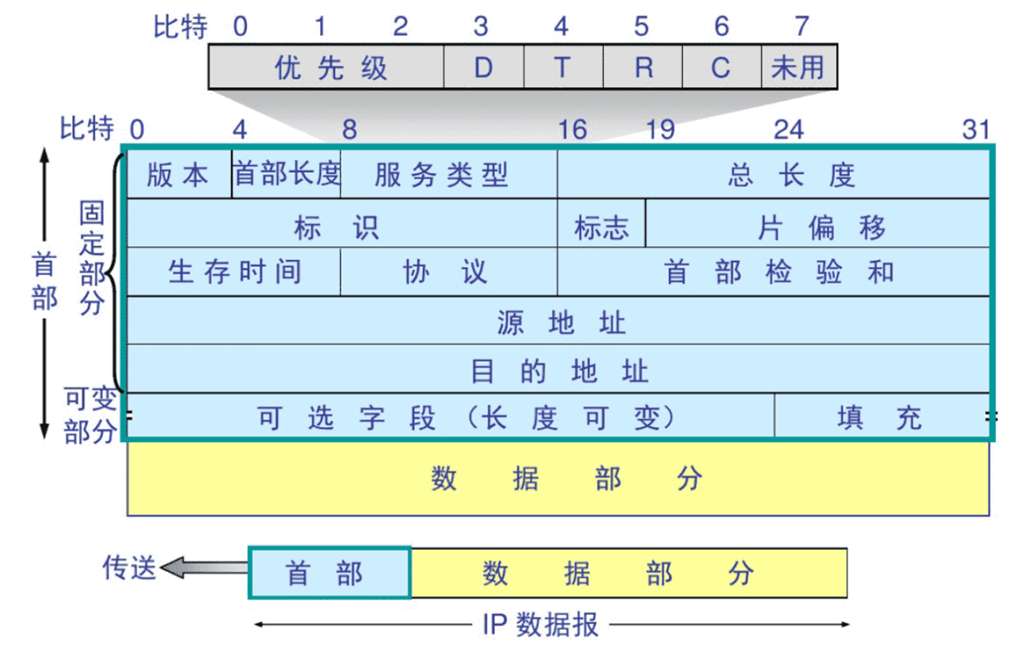

首部字段的变化

分片后的数据包首部中，有三个关键字段发生了变化：

标识（Identification）字段 ：这个16位的字段在所有分片中保持不变，用于标识属于同一个原始数据报的所有分片。它就像一个共同的“身份ID”，使得接收端能够轻松识别哪些分片属于同一个数据报。
标志（Flags）字段 ：这个3位的字段中有两位尤为重要：
- DF位（Don't Fragment） ：始终为0，表明该分片本身就是分片后的结果，不能再进一步分片。
- MF位（More Fragments） ：除最后一个分片外，所有分片的MF位都设置为1，表示还有后续分片。最后一个分片的MF位为0，标志着分片序列的结束。
片偏移（Fragment Offset）字段 ：这是一个13位的字段，表示当前分片在原始数据报中的相对位置。偏移量以8字节为单位，因此实际的字节偏移需乘以8。这个字段就像是分片的“定位系统”，帮助接收端确定每个分片在重组后的正确位置。

总长度字段的调整

分片后的每个数据包的总长度字段反映了该分片的实际长度，包括20字节的标准IP首部和对应的数据部分。这种调整确保了每个分片都能适应下一跳链路的MTU限制。

通过这些精心设计的字段和结构变化，IP分片机制能够在保持数据完整性的同时，灵活适应不同网络环境的传输限制。这种方法不仅提高了网络传输的效率，还增强了IP通信的鲁棒性，使其能在复杂的网络拓扑中正常工作。

IP组装过程

组装的触发条件

在探讨IP分片的组装过程时，我们首先需要了解触发组装的条件。IP组装是一个关键的网络层功能，它负责将分散的IP分片重新组合成原始的数据报。这个过程的启动时机和识别机制直接影响着网络传输的效率和可靠性。

IP组装的触发条件主要包括以下几个方面：

接收到带有相同标识符的分片 ：这是组装过程启动的基本前提。当接收端收到一个IP分片时，它会检查分片首部的标识符字段。如果发现这个标识符与之前接收到的分片相同，就认为这些分片属于同一个原始数据报1。这个标识符就像是分片的“家族徽章”，让接收端能够快速识别出哪些分片是一家人。
检测到MF位为0的分片 ：MF位（More Fragments）是IP分片中的一个重要标志。当接收端收到一个MF位为0的分片时，意味着这是该数据报的最后一个分片2。这个标志就像是分片队伍的“收队信号”，告诉接收端：“我已经收到了所有成员，请开始重组吧。”
超时机制 ：为了防止无限期等待缺失的分片，IP协议引入了超时机制。如果在一定时间内没有接收到新的分片，接收端会认为所有分片都已经到达，从而触发组装过程1。这个机制就像是一个“闹钟”，提醒接收端：“时间到了，别再等了，开始重组吧。”

在识别属于同一数据报的分片时，接收端主要依赖于以下几个关键字段：

标识符（Identification） ：所有分片共享的唯一标识。
源IP地址 ：确保分片来自正确的发送者。
目的IP地址 ：确认分片的目标。
协议类型 ：保证分片属于同一高层协议。

这些字段共同构成了一个“指纹”，使接收端能够准确识别和匹配属于同一原始数据报的分片。

通过这些触发条件和识别机制，IP协议能够在复杂多变的网络环境中有效管理和重组分片，确保数据的完整性和及时交付。这种设计既保证了灵活性，又兼顾了效率，体现了IP协议在应对网络复杂性的巧妙之处。

组装算法

在IP分片的组装过程中，接收端面临着一个复杂的任务：将散落在不同时间到达的分片重新组合成原始的数据报。这个过程需要精确的算法来处理分片的排序、重叠和缺失等问题。让我们深入探讨IP组装算法的核心步骤：

分片排序 ：算法首先根据分片的片偏移字段对所有接收到的分片进行排序。这个字段指示了每个分片在原始数据报中的相对位置，使得算法能够正确地组织分片的顺序4。假如我们有一系列分片，它们的偏移量分别为0、512、1024和1536字节，算法会按照这个顺序将它们排列。
重叠处理 ：在实际网络环境中，分片可能存在重叠的情况。为了解决这个问题，算法采用了几种不同的策略：
- 左侧裁剪法 ：优先保留偏移较小的分片，裁剪掉较晚到达的重叠部分。
- 右侧裁剪法 ：与左侧裁剪法相反，优先保留偏移较大的分片。
- 先到先得策略 ：保留最先到达的分片，舍弃后续的重叠部分。
- 后来者居上策略 ：保留最后到达的分片，用它覆盖先前到达的重叠部分。

这些策略的选择取决于特定的操作系统实现，体现了IP组装算法的多样性4。

缺失分片处理 ：当某些分片未能按时到达时，算法需要采取措施来处理这种情况。通常的做法是设置一个超时机制。如果在指定时间内仍未收到所有预期的分片，算法会认为这些分片已经丢失，并采取相应的行动5。这种机制有助于防止因个别分片丢失而导致整个数据报无法重组的情况。
虚拟重组技术 ：这是一种先进的优化方法，旨在提高IP分片处理的效率。在这种技术中，接收端并不等待所有分片到达后再进行重组，而是立即开始虚拟的重组过程。这种方法能够显著降低单个业务模块的处理延迟，改善整体网络性能7。

通过这些精心设计的算法和技术，IP分片的组装过程能够在复杂的网络环境中高效、可靠地进行，确保了数据的完整性和传输的及时性。然而，需要注意的是，不同的操作系统可能采用不同的组装策略，这可能导致在处理分片重组时的行为差异。因此，在开发网络应用或进行故障排除时，了解目标平台的IP组装算法的具体实现细节至关重要。

组装后的数据包处理

在IP分片的组装完成后，接收端会将重组好的原始数据报提交给上层协议进行进一步处理。这个过程通常涉及去除IP首部，将封装的数据传递给相应的传输层协议（如TCP或UDP）。随后，传输层协议会根据自己的规则解封装数据，最终将应用程序数据送达目标进程。这种机制确保了IP分片不会影响上层协议的功能，同时也维持了网络通信的整体连贯性和可靠性。

分片和组装的挑战

网络性能影响

IP分片和组装对网络性能产生显著影响，主要体现在延迟增加和带宽利用率下降两个方面。分片过程增加了中间设备的处理负担，尤其在面对大量分片报文时可能导致资源耗尽。组装过程同样消耗接收端资源，且可能出现数据乱序或丢失情况，进而引发不必要的重传。这些因素共同降低了网络的整体吞吐量和用户体验质量。为缓解这些问题，现代网络架构倾向于采用路径MTU发现等技术来最小化分片需求，从而提升网络性能和稳定性。

安全性考虑

在网络安全领域，IP分片技术带来了独特的挑战。攻击者可能利用分片机制实施碎片攻击或拒绝服务攻击，通过构造恶意分片来绕过防火墙或耗尽系统资源。为应对这些威胁，安全专家提出了多种防御措施：

实施严格的分片过滤策略
使用深度包检测技术
启用分片重组超时机制

这些方法能有效识别并阻止异常分片行为，同时保证合法网络通信的顺畅进行。通过合理配置这些安全机制，网络管理员可以在保障网络性能的同时，显著提升系统的安全性。

IP分片的替代方案

路径MTU发现

在探讨IP分片的替代方案时，路径MTU发现技术脱颖而出。这项技术通过动态探测网络路径的实际MTU，有效减少了IP分片的需求。其核心机制是利用ICMP“数据报过大”消息，逐步缩小发送数据包的大小，直至找到无需分片即可通过整条路径的最大传输单元。这种方法不仅能提高网络传输效率，还能降低分片带来的额外开销和潜在的安全风险，为现代网络通信提供了一种更为智能和安全的解决方案。
