基于 鲸鱼优化算法 (Whale Optimization Algorithm, WOA) 优化 VMD（变分模态分解）参数 K 和 α 的 Python 实现。

文章目录


WOA 是一种元启发式优化算法，可用于寻找最优的 VMD 参数组合。

1. 安装依赖

确保安装了必要的库：

pip install numpy scipy matplotlib scikit-learn

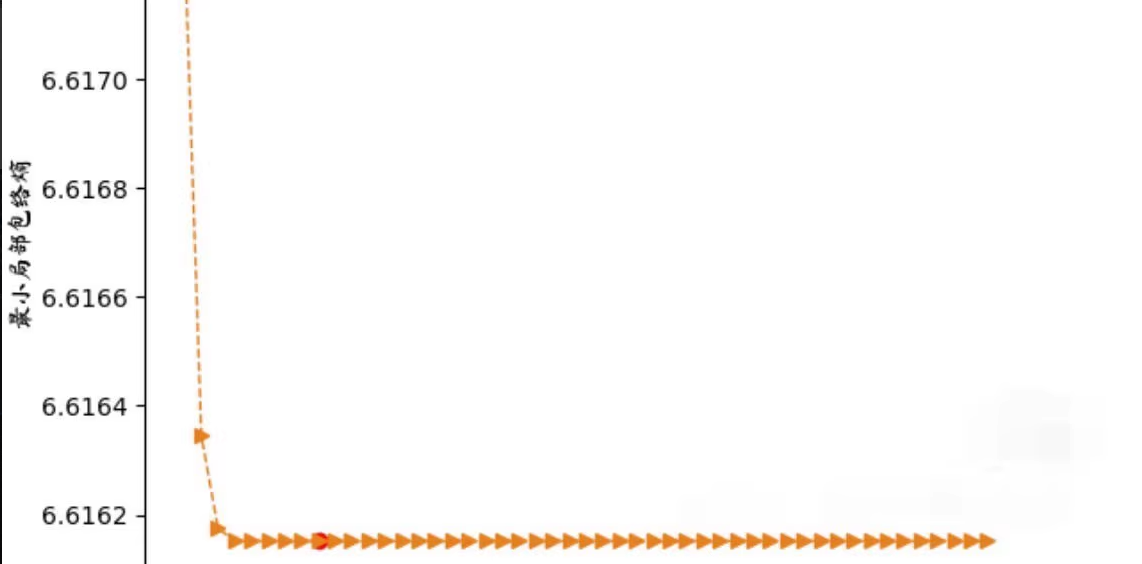

在这里插入图片描述

2. 鲸鱼优化算法 (WOA) 核心code

WOA 的核心实现代码：

import numpy as np
from scipy.optimize import minimize

# WOA 算法实现
def whale_optimization_algorithm(objective_func, lb, ub, dim, search_agents=30, max_iter=100):
    # 初始化种群
    X = np.random.uniform(lb, ub, (search_agents, dim))
    best_position = np.zeros(dim)
    best_score = float('inf')

    for t in range(max_iter):
        a = 2 - t * (2 / max_iter)  # 线性递减参数 a
        for i in range(search_agents):
            # 计算适应度
            fitness = objective_func(X[i])
            if fitness < best_score:
                best_score = fitness
                best_position = X[i]

            # 更新位置
            r1 = np.random.rand()
            r2 = np.random.rand()
            A = 2 * a * r1 - a
            C = 2 * r2
            b = 1  # 螺旋形状参数
            l = np.random.uniform(-1, 1)

            p = np.random.rand()
            if p < 0.5:
                if abs(A) < 1:
                    D = abs(C * best_position - X[i])
                    X[i] = best_position - A * D
                else:
                    rand_leader_index = np.random.randint(0, search_agents)
                    X_rand = X[rand_leader_index]
                    D_X_rand = abs(C * X_rand - X[i])
                    X[i] = X_rand - A * D_X_rand
            else:
                D_best = abs(best_position - X[i])
                X[i] = D_best * np.exp(b * l) * np.cos(2 * np.pi * l) + best_position

            # 边界处理
            X[i] = np.clip(X[i], lb, ub)

    return best_position, best_score

3. VMD 模态分解与目标函数

VMD 的目标是通过优化参数 K 和 α 来最小化重构误差或其他指标。我们使用 scipy 中的 minimize 函数来辅助优化，并定义目标函数。

from vmdpy import VMD  # 需要安装 vmdpy 库：pip install vmdpy

# 目标函数：基于 VMD 的重构误差
def objective_function(params, signal):
    K, alpha = params
    K = int(K)  # 模态数量必须为整数
    alpha = max(0, alpha)  # 确保 α 为正数

    # 执行 VMD 分解
    try:
        u, u_hat, omega = VMD(signal, alpha=alpha, tau=0, K=K, DC=0, init=1, tol=1e-7)
        reconstructed_signal = np.sum(u, axis=0)  # 重构信号
        error = np.mean((signal - reconstructed_signal) ** 2)  # 均方误差
    except Exception:
        error = float('inf')  # 如果参数无效，返回极大值

    return error

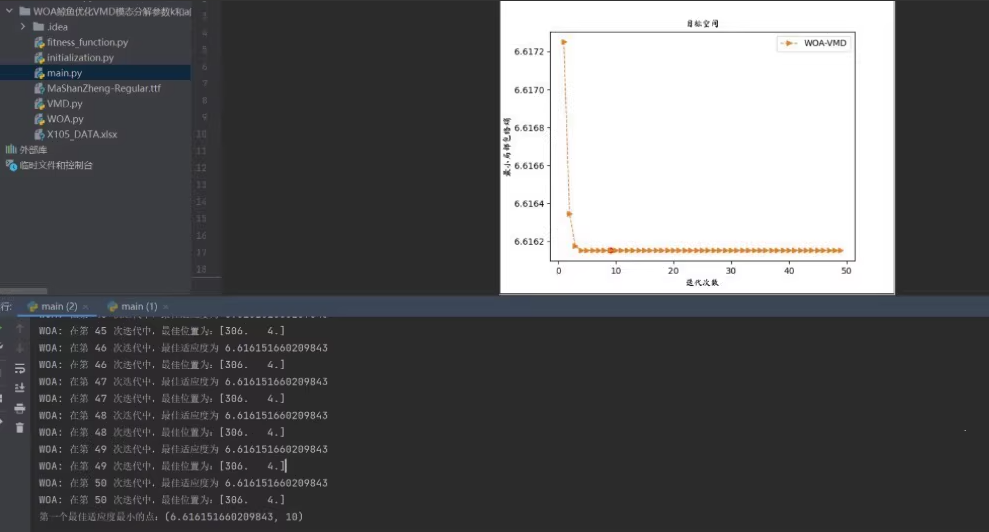

在这里插入图片描述

4. 主程序：结合 WOA 和 VMD

xiamianzhege市 主程序，结合 WOA 和 VMD 进行参数优化：

import numpy as np
import matplotlib.pyplot as plt

# 示例信号
def generate_signal():
    t = np.linspace(0, 1, 500)
    signal = np.sin(2 * np.pi * 50 * t) + 0.5 * np.sin(2 * np.pi * 120 * t)  # 合成信号
    return t, signal

if __name__ == "__main__":
    # 生成信号
    t, signal = generate_signal()

    # 定义搜索空间
    lb = [2, 0.1]  # K 和 α 的下界
    ub = [10, 5000]  # K 和 α 的上界
    dim = 2  # 参数维度 (K 和 α)

    # 使用 WOA 优化 VMD 参数
    def wrapper(params):
        return objective_function(params, signal)

    best_params, best_score = whale_optimization_algorithm(
        objective_func=wrapper,
        lb=lb,
        ub=ub,
        dim=dim,
        search_agents=20,
        max_iter=50
    )

    # 输出优化结果
    K_optimal, alpha_optimal = int(best_params[0]), best_params[1]
    print(f"Optimal K: {K_optimal}, Optimal Alpha: {alpha_optimal:.2f}")
    print(f"Best Objective Score: {best_score:.4f}")

    # 使用最优参数进行 VMD 分解
    u, u_hat, omega = VMD(signal, alpha=alpha_optimal, tau=0, K=K_optimal, DC=0, init=1, tol=1e-7)

    # 可视化结果
    plt.figure(figsize=(10, 6))
    plt.subplot(2, 1, 1)
    plt.plot(t, signal, label="Original Signal")
    plt.title("Original Signal")
    plt.legend()

    plt.subplot(2, 1, 2)
    for i in range(K_optimal):
        plt.plot(t, u[i], label=f"IMF {i+1}")
    plt.title("VMD Decomposition")
    plt.legend()
    plt.show()

5. 结果说明

  1. 优化过程：

    • WOA 会根据目标函数（如均方误差）调整 K 和 α 的值。
    • 最终输出优化后的 K 和 α 参数。

  2. VMD 分解：

    • 使用优化后的参数对信号进行 VMD 分解，得到多个固有模态函数（IMFs）。
    • 可视化原始信号和分解后的 IMFs。

6. 注意

  1. 参数范围：

    • K 的取值范围通常在 [2, 10] 之间。
    • α 的取值范围可以根据信号特性调整。

  2. 目标函数：

    • 可根据具体需求修改目标函数，例如使用其他性能指标（如能量熵、频谱误差等）。

  3. 计算效率：

    • VMD 的计算复杂度较高，建议在小规模数据集上测试。

以上代码仅供参考。

使用鲸鱼优化算法（WOA）来优化VMD参数的Python项目。，图表展示了迭代次数与目标函数值的关系。

完整的代码示例，包括如何运行这个项目以及如何生成类似的图表。

仅供参考。

1. 安装依赖

确保安装了必要的库：

pip install numpy scipy matplotlib vmdpy

2. 主要文件结构

假设你的项目文件结构如下：

- WOA.py
- VMD.py
- fitness_function.py
- main.py

3. 各个文件的内容

WOA.py - 鲸鱼优化算法实现
import numpy as np

def whale_optimization_algorithm(objective_func, lb, ub, dim, search_agents=30, max_iter=100):
    # 初始化种群
    X = np.random.uniform(lb, ub, (search_agents, dim))
    best_position = np.zeros(dim)
    best_score = float('inf')
    scores = []

    for t in range(max_iter):
        a = 2 - t * (2 / max_iter)  # 线性递减参数 a
        for i in range(search_agents):
            # 计算适应度
            fitness = objective_func(X[i])
            if fitness < best_score:
                best_score = fitness
                best_position = X[i]

            # 更新位置
            r1 = np.random.rand()
            r2 = np.random.rand()
            A = 2 * a * r1 - a
            C = 2 * r2
            b = 1  # 螺旋形状参数
            l = np.random.uniform(-1, 1)

            p = np.random.rand()
            if p < 0.5:
                if abs(A) < 1:
                    D = abs(C * best_position - X[i])
                    X[i] = best_position - A * D
                else:
                    rand_leader_index = np.random.randint(0, search_agents)
                    X_rand = X[rand_leader_index]
                    D_X_rand = abs(C * X_rand - X[i])
                    X[i] = X_rand - A * D_X_rand
            else:
                D_best = abs(best_position - X[i])
                X[i] = D_best * np.exp(b * l) * np.cos(2 * np.pi * l) + best_position

            # 边界处理
            X[i] = np.clip(X[i], lb, ub)

        scores.append(best_score)

    return best_position, best_score, scores
VMD.py - VMD 模态分解
from vmdpy import VMD

def vmd_decomposition(signal, K, alpha):
    u, u_hat, omega = VMD(signal, alpha=alpha, tau=0, K=K, DC=0, init=1, tol=1e-7)
    return u, u_hat, omega
fitness_function.py - 目标函数
import numpy as np

def objective_function(params, signal):
    K, alpha = params
    K = int(K)  # 模态数量必须为整数
    alpha = max(0, alpha)  # 确保 α 为正数

    try:
        u, u_hat, omega = vmd_decomposition(signal, K, alpha)
        reconstructed_signal = np.sum(u, axis=0)  # 重构信号
        error = np.mean((signal - reconstructed_signal) ** 2)  # 均方误差
    except Exception:
        error = float('inf')  # 如果参数无效，返回极大值

    return error
main.py - 主程序
import numpy as np
import matplotlib.pyplot as plt
from WOA import whale_optimization_algorithm
from fitness_function import objective_function
from VMD import vmd_decomposition

# 示例信号
def generate_signal():
    t = np.linspace(0, 1, 500)
    signal = np.sin(2 * np.pi * 50 * t) + 0.5 * np.sin(2 * np.pi * 120 * t)  # 合成信号
    return t, signal

if __name__ == "__main__":
    # 生成信号
    t, signal = generate_signal()

    # 定义搜索空间
    lb = [2, 0.1]  # K 和 α 的下界
    ub = [10, 5000]  # K 和 α 的上界
    dim = 2  # 参数维度 (K 和 α)

    # 使用 WOA 优化 VMD 参数
    def wrapper(params):
        return objective_function(params, signal)

    best_params, best_score, scores = whale_optimization_algorithm(
        objective_func=wrapper,
        lb=lb,
        ub=ub,
        dim=dim,
        search_agents=20,
        max_iter=50
    )

    # 输出优化结果
    K_optimal, alpha_optimal = int(best_params[0]), best_params[1]
    print(f"Optimal K: {K_optimal}, Optimal Alpha: {alpha_optimal:.2f}")
    print(f"Best Objective Score: {best_score:.4f}")

    # 使用最优参数进行 VMD 分解
    u, u_hat, omega = vmd_decomposition(signal, K_optimal, alpha_optimal)

    # 可视化结果
    plt.figure(figsize=(10, 6))
    plt.subplot(2, 1, 1)
    plt.plot(t, signal, label="Original Signal")
    plt.title("Original Signal")
    plt.legend()

    plt.subplot(2, 1, 2)
    for i in range(K_optimal):
        plt.plot(t, u[i], label=f"IMF {i+1}")
    plt.title("VMD Decomposition")
    plt.legend()
    plt.show()

    # 绘制迭代过程中的目标函数值
    plt.figure(figsize=(8, 6))
    plt.plot(scores, label="Objective Function Value")
    plt.xlabel("Iteration")
    plt.ylabel("Objective Function Value")
    plt.title("Convergence Curve")
    plt.legend()
    plt.show()

4. 运行项目

确保所有文件都在同一目录下，并且已经安装了所需的库。然后在命令行中运行：

python main.py

这将执行鲸鱼优化算法来优化VMD参数，并绘制原始信号和分解后的IMFs，以及收敛曲线。
