关于EDEM破碎仿真的说明

EDME破碎仿真有两种形式，一种是传统的API颗粒替换仿真，另外一种是基于UFRJ仿真法。由于传统的API替换较为普遍，现说明UFRJ仿真

UFRJ替换

1.替换前要明确颗粒及其所需的泊松比，密度，杨氏模量等数据。这些数据可以查询相关资料获取。

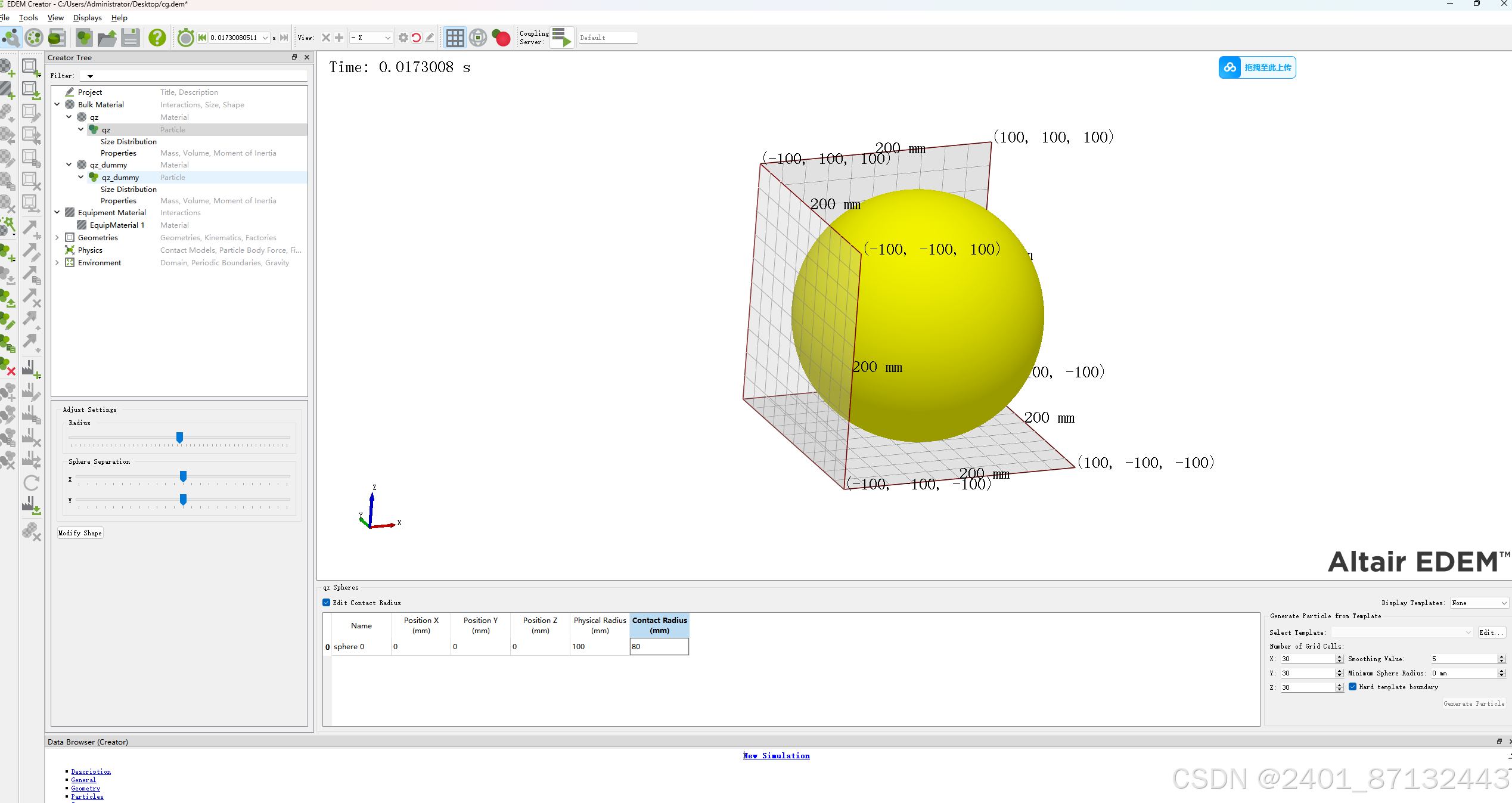

2.添加石块，同时对石块大小进行设置，一定要设置接触半径。同时对石块名称进行修改。这里改成qz.

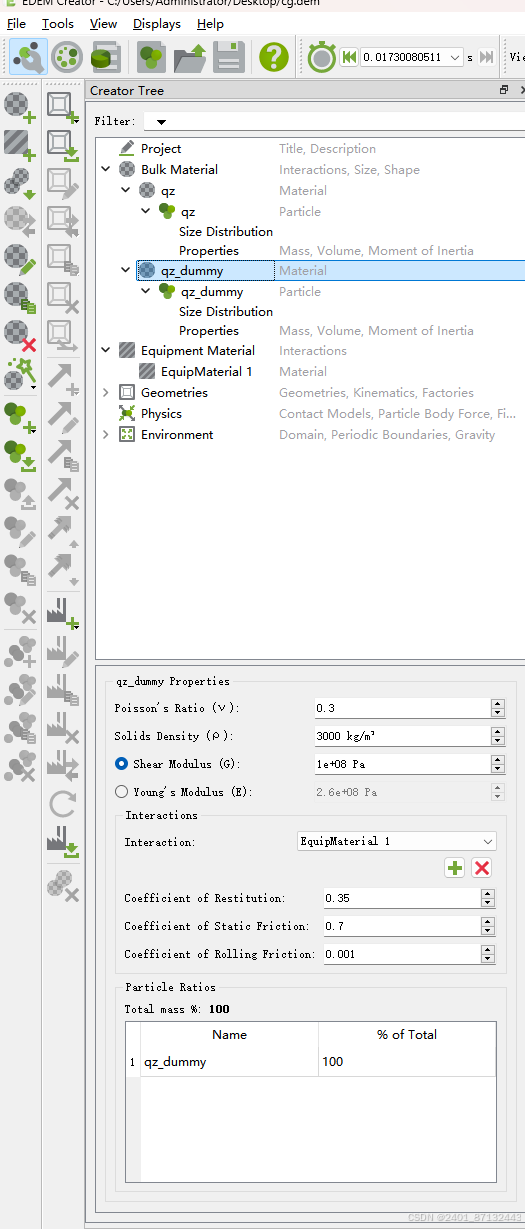

3.再次添加石块，对石块进行设置，注意一定要修改名称，改成2中的“名称_dummy”。同时对Equipment Material进行设置

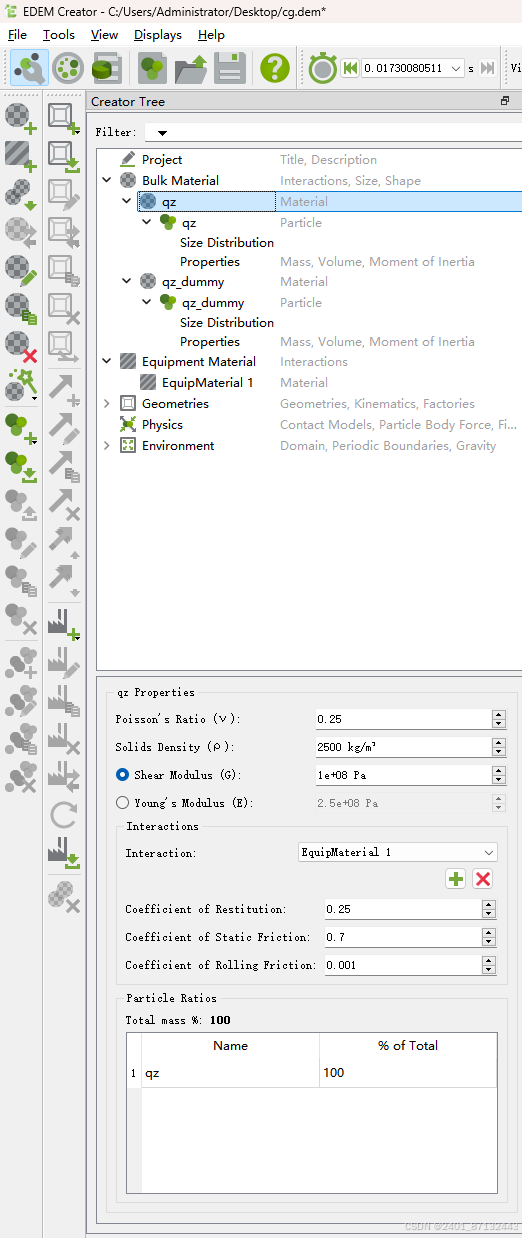

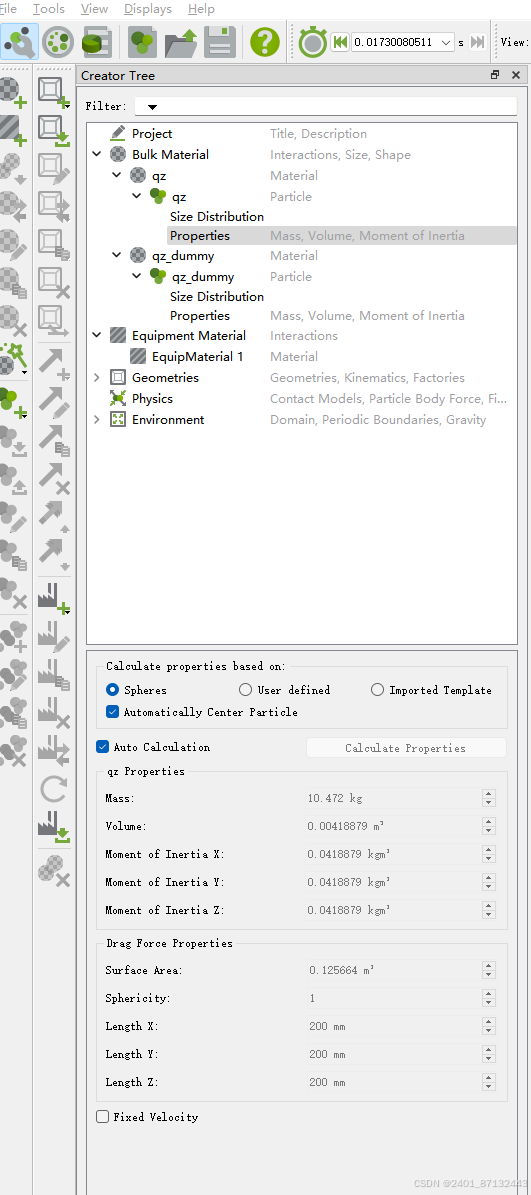

4.对两种石块中Properties进行设置。

5.设置Equipment,qz及qz_dummy中的各种参数。其中，qz参数要比qz_dummy小

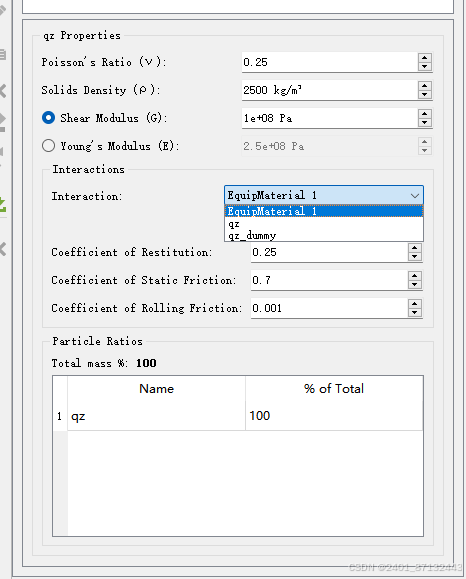

6.对石块及Equipment中的interaction进行设置

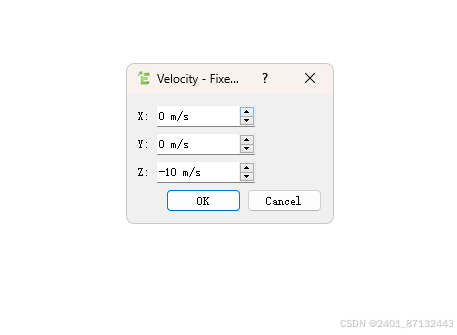

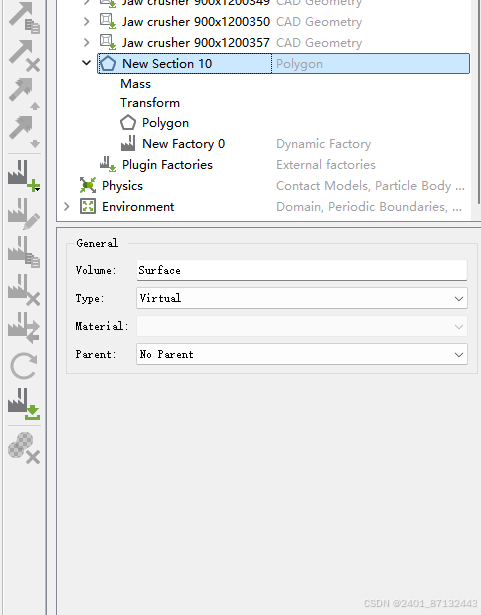

7.添加Geometries,同时对添加的Geometries添加运动及颗粒工厂。其中颗粒工厂要设置成虚拟，颗粒工厂中material设置成qz，记住，一定要加下落速度。

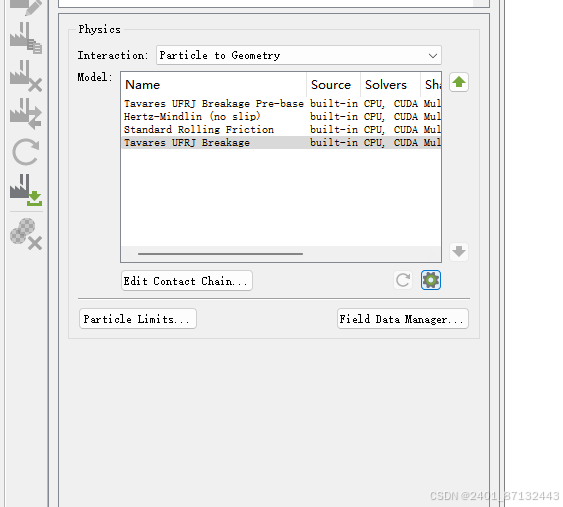

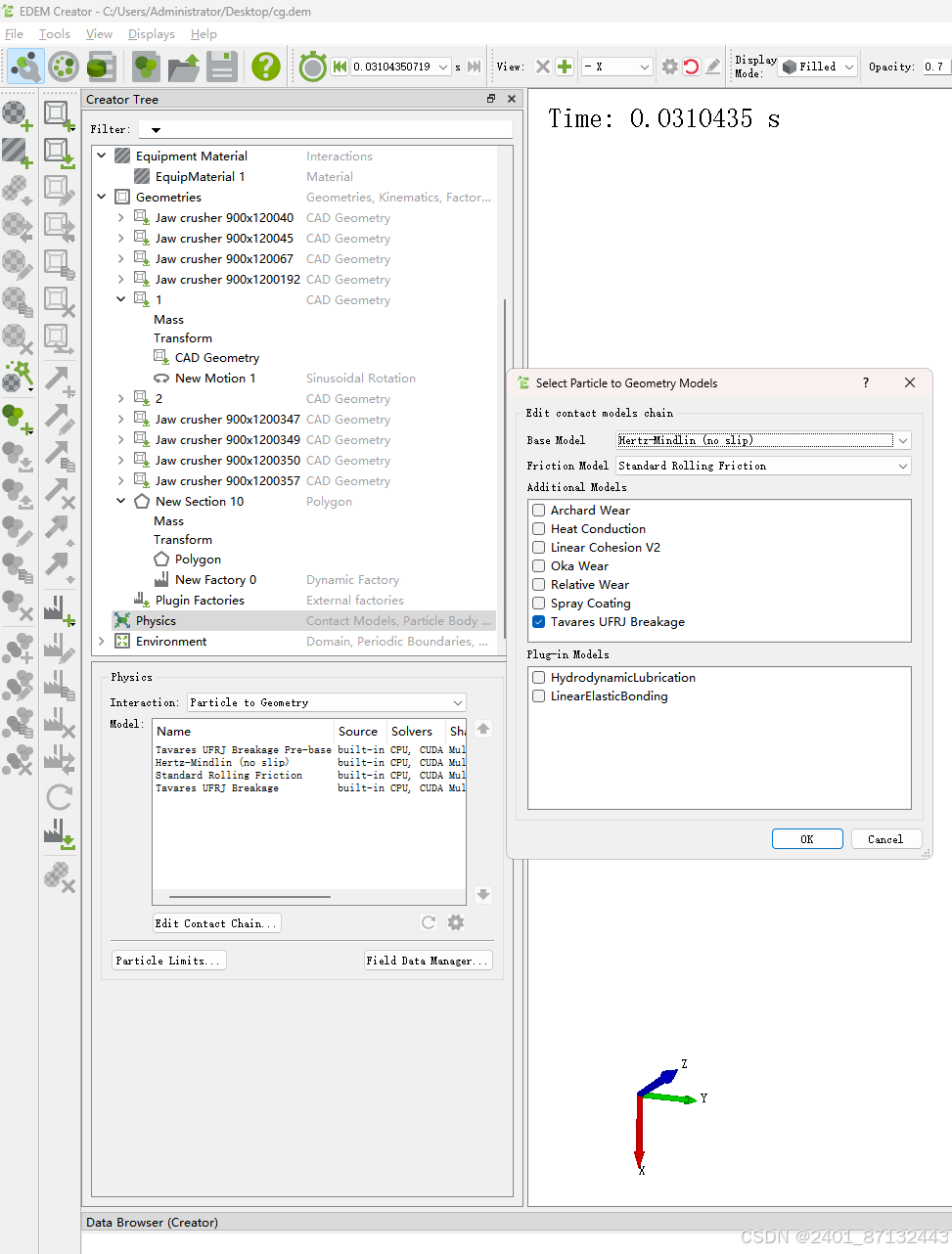

8.点击physics，选择Edit Contact,点击Tavares UFRJ,点击ok

10.点击Tavares UFRJ Breakage,点击设置

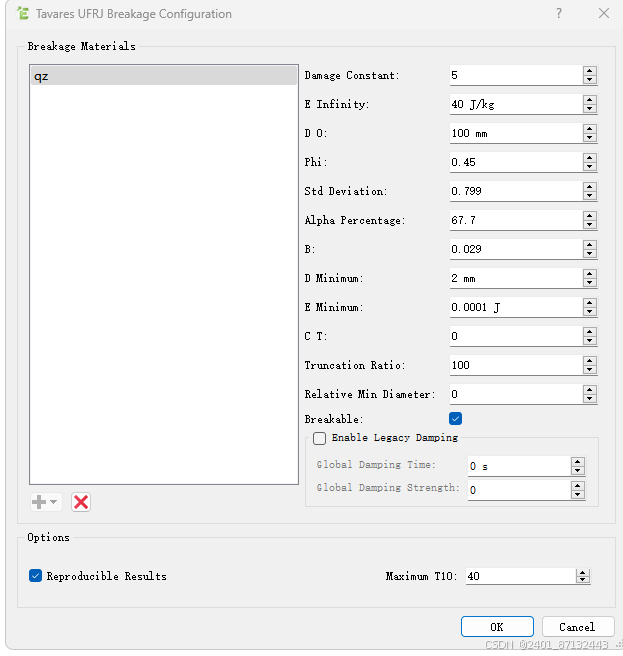

11.点击绿色+号，选择qz，设置各参数，参数可以从EDEM官网查看。

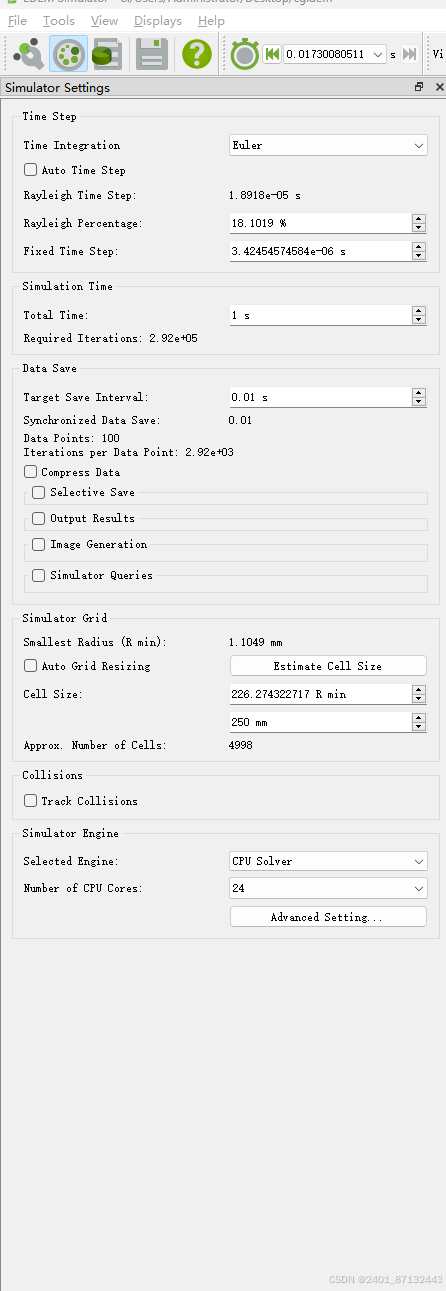

12.保存EDEM，将页面转置Simulator Settings，设置时间步长及网格大小，尽量选小一点，时间步长在0.2%，网格大小进行自动调节。我这里是由于运行了一段时间。

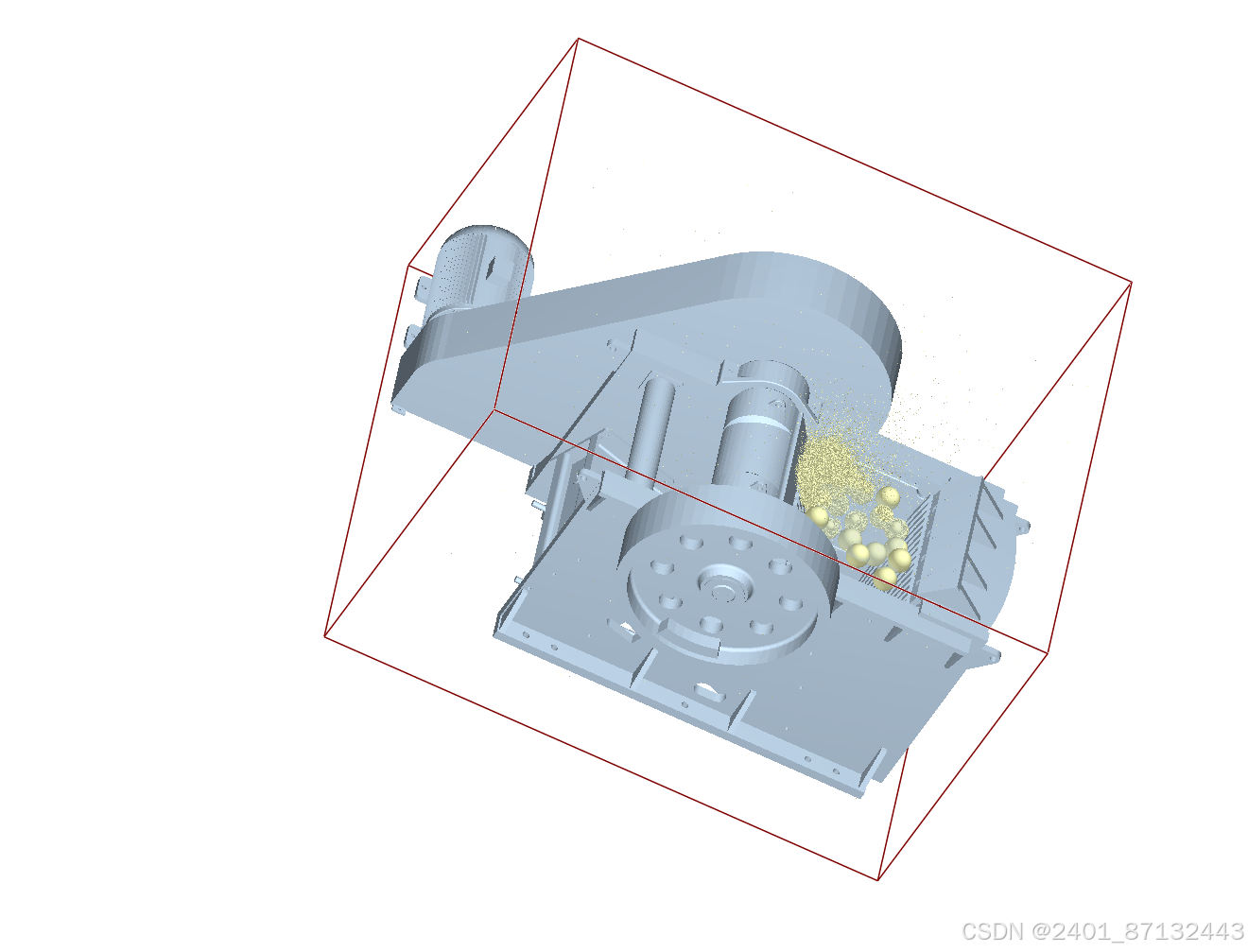

13.开始运行。
