知识点1【概念补充】

1、CPU概念：中央处理器

中央处理器（central processing unit）作为计算机系统的运算和控制核心，是信息处理、程序运行的最终执行单元。

内核

2、MCU概念：微控制单元

微控制单元（Microcontroller Unit），又称单片机微型计算机或者单片机，是将中央处理器（CPU）的频率与规格做适当缩减，并将内存、计数器、USB、A/D转换、USB、A/D转换、UART、PLC、DMA等周边接口，甚至LCD驱动电路都整合在单一芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。

MCU—>单片机—>单核的CPU

目前比较新的单片机 中也有多核的

3、嵌入式

嵌入式系统是以应用为中心，以现代计算机技术为基础，能够根据用户需求（功能，可靠性，成本，体积，功耗，环境等）灵活裁剪软硬件模块的专用计算机系统

嵌入式：软硬件结合 软硬件和裁剪

4、物联网

最简洁明了的定义：物联网（Internet of Things）是一个基于互联网，传统电信网等信息承载体，让所有能够单独寻址的普通物理对象实现互通互联的网络。它具有普通对象设备化、自治终端互联化和普适服务智能化3个重要特征。

物联网包括嵌入式。更准确来说，嵌入式是物联网技术的一种具体实践方式。

万物互联

知识点2【MCU的组成】

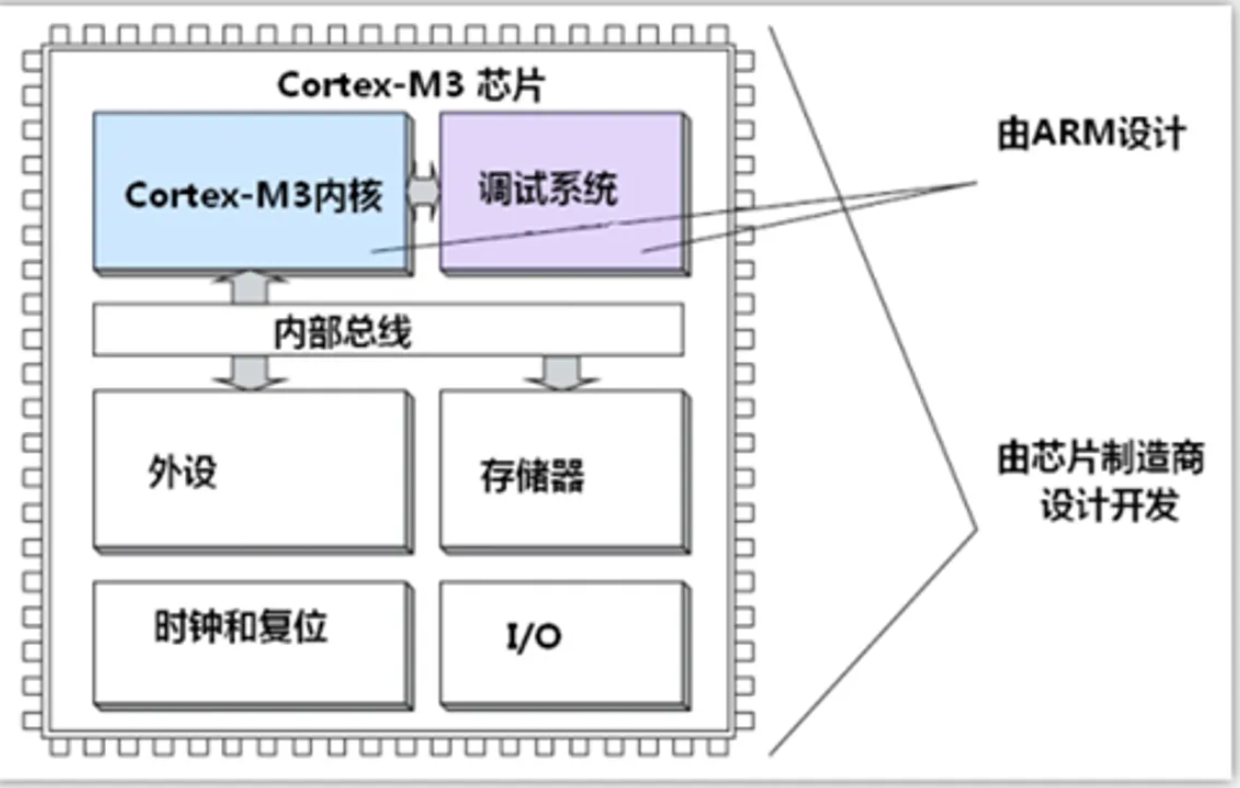

ARM公司：主要是设计处理器架构的

ST（意法半导体）公司：获取架构的版权后，设计芯片

台积电：生产芯片

知识点3【软件安装】

之前学习单片机使用的VS code，VIM……

编写单片机的代码，需要使用KEIL5工具

我们这里使用的版本是MDK529

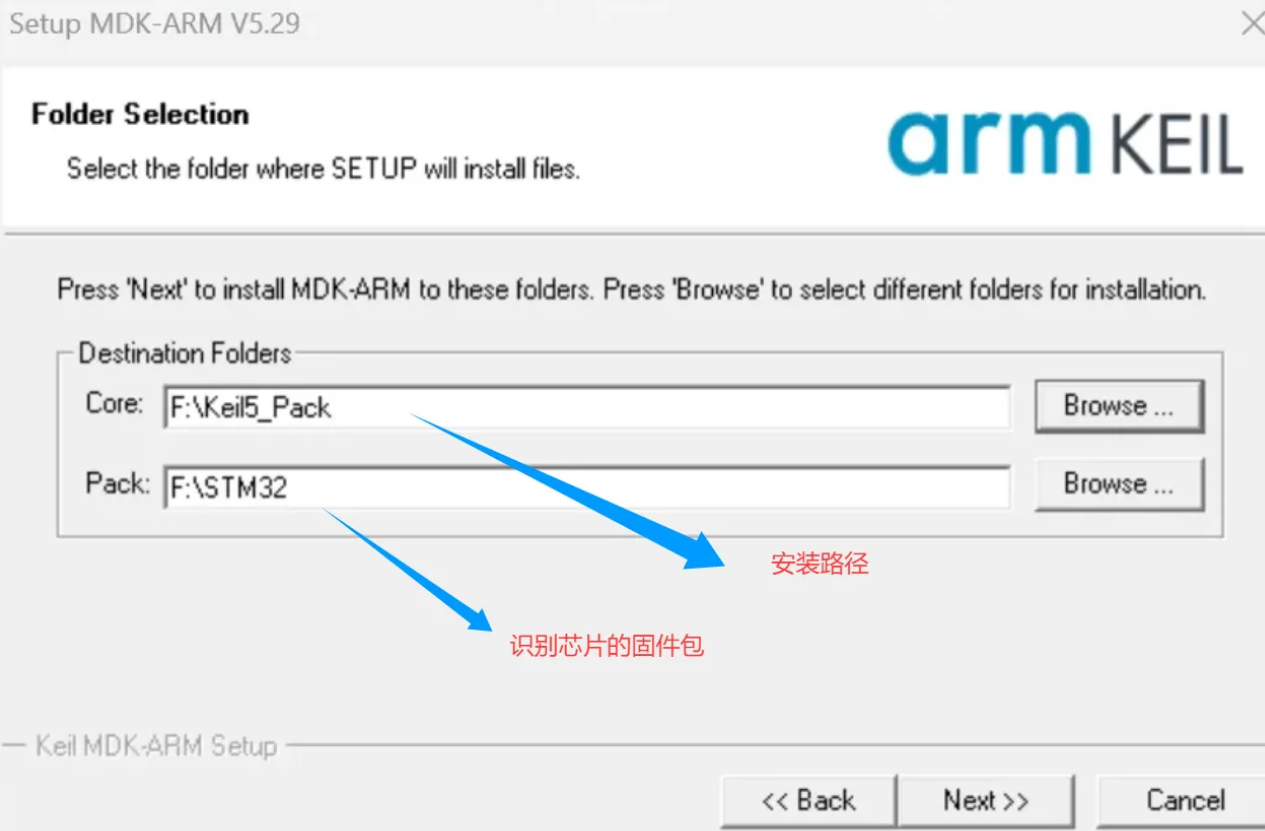

注意：安装的过程中，不要包含中文路径

1、安装keil5的步骤

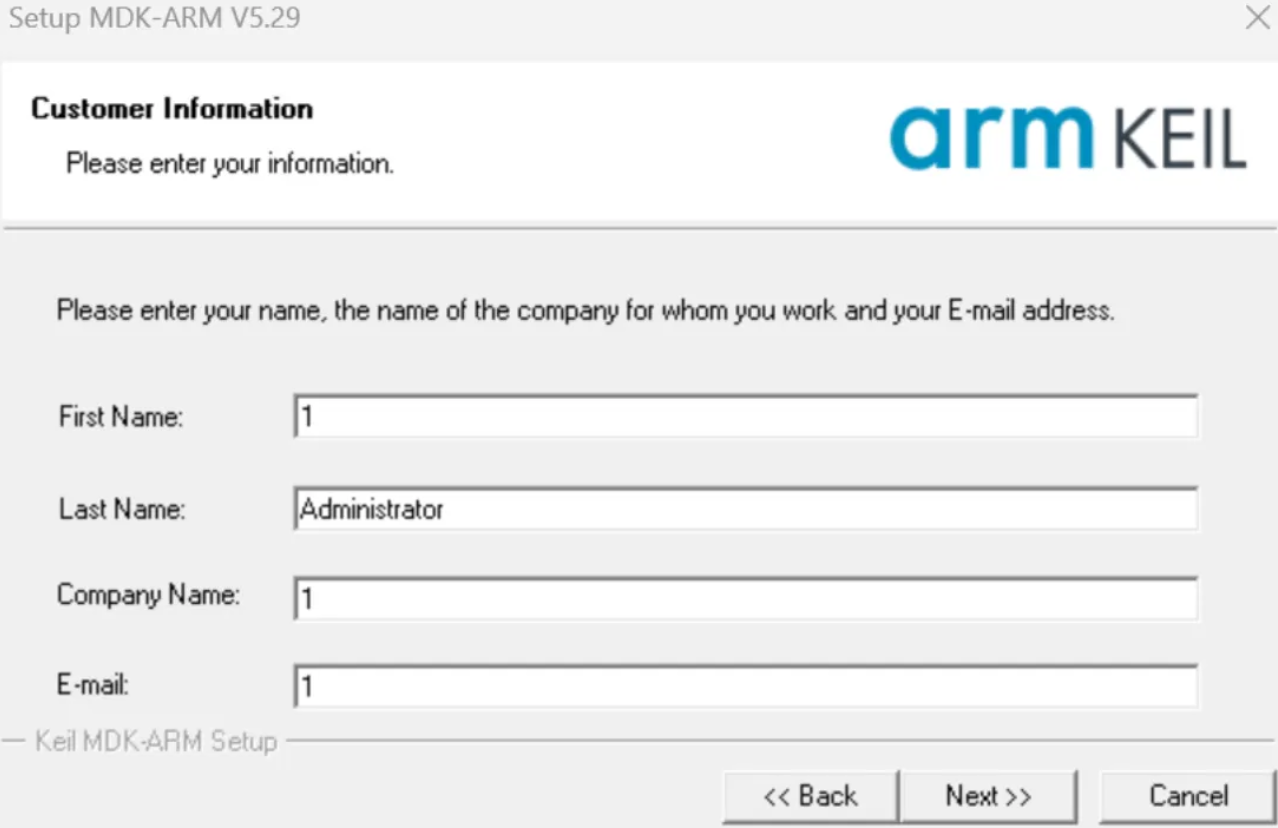

下面这个界面 随便填写

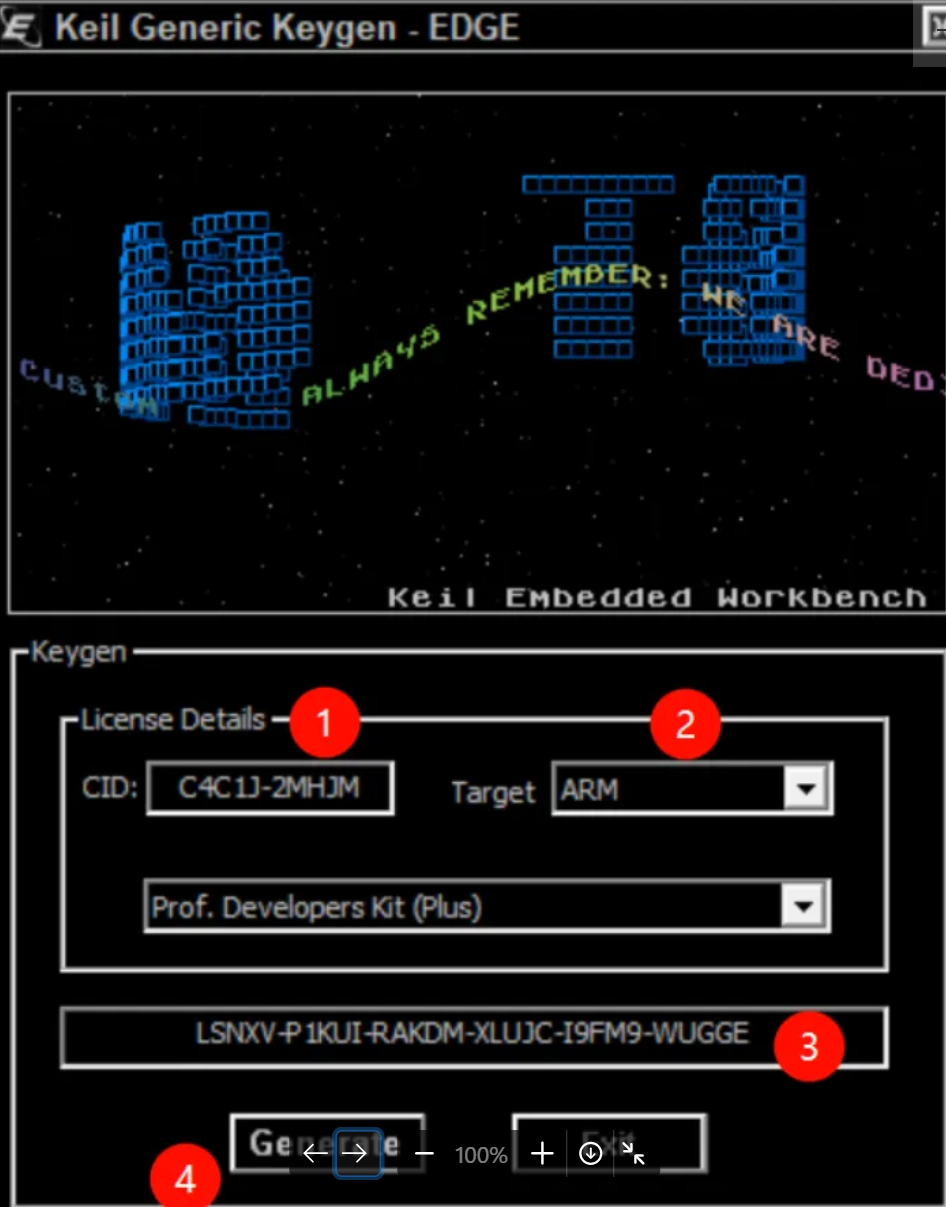

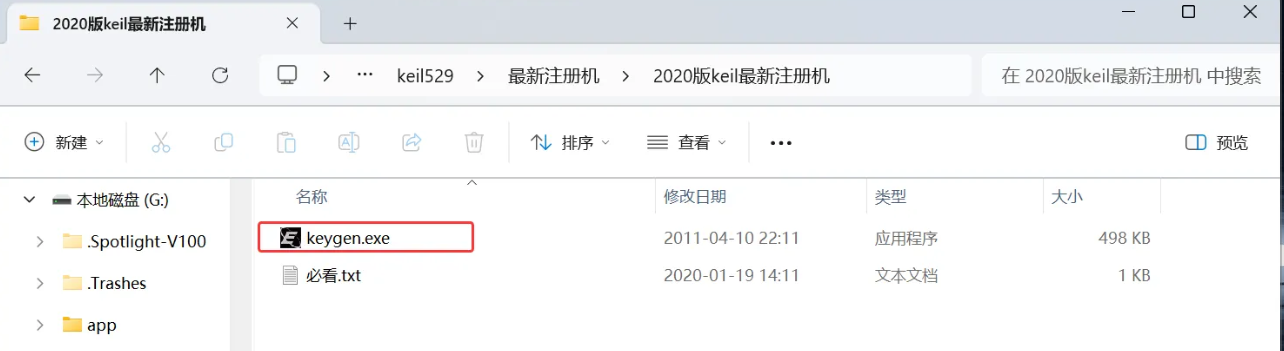

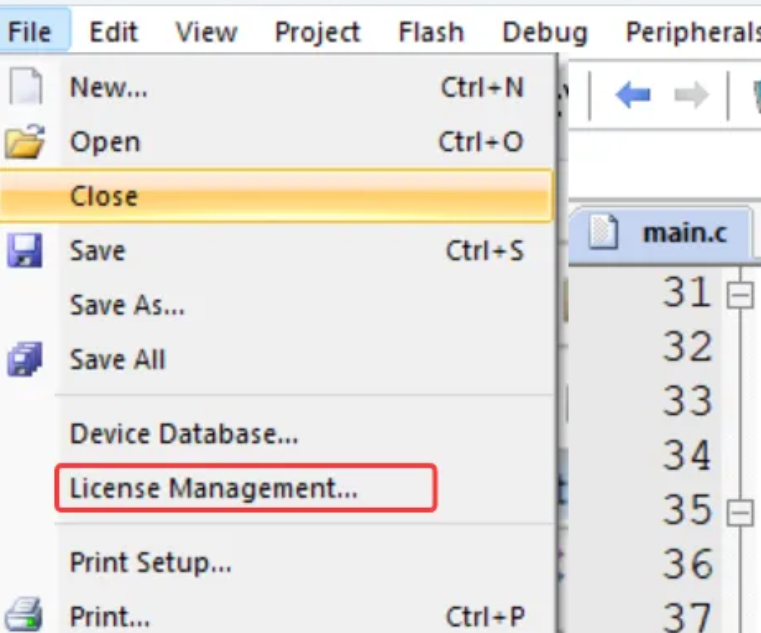

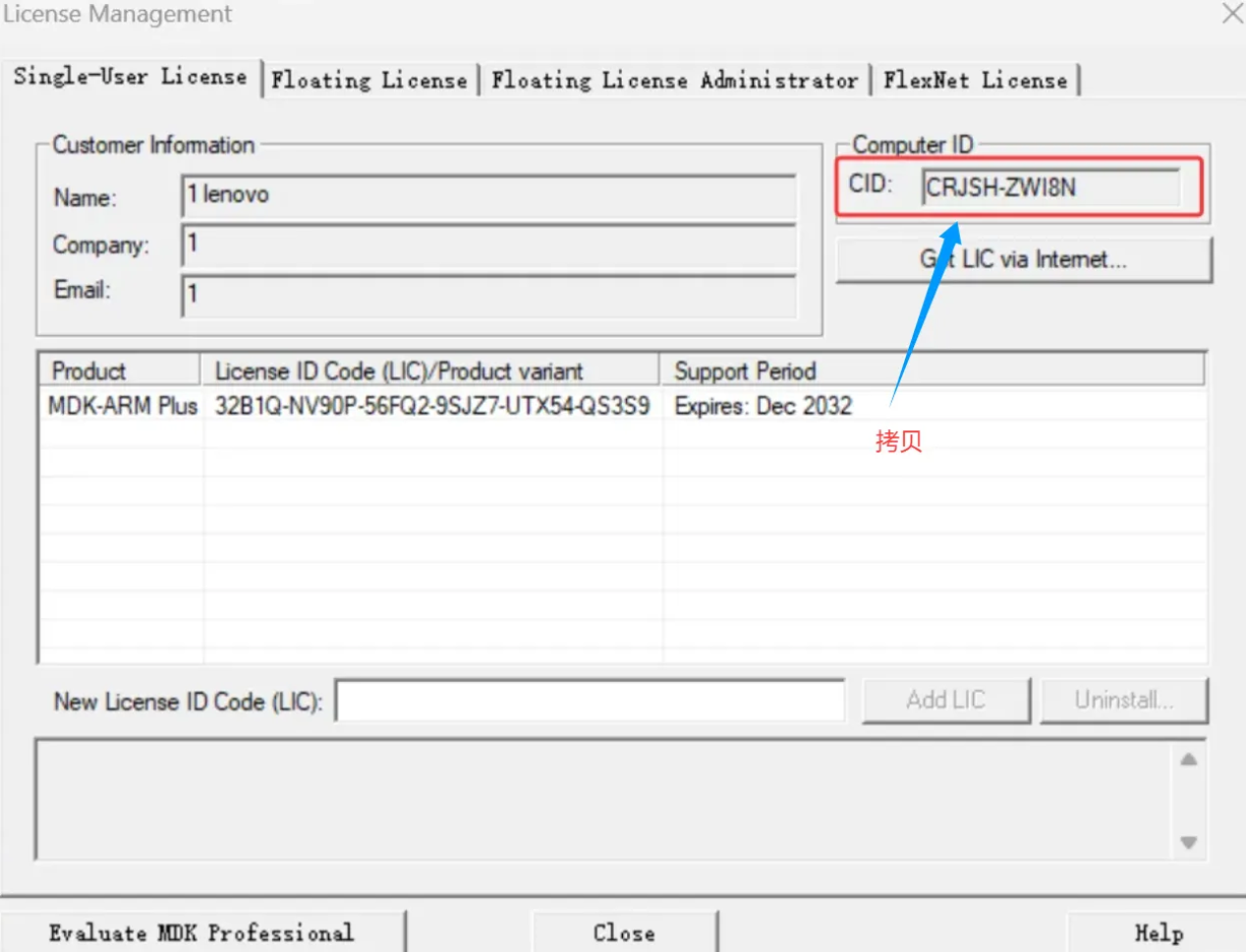

2、破解keil5的步骤

知识点4【STM32F103ZE】

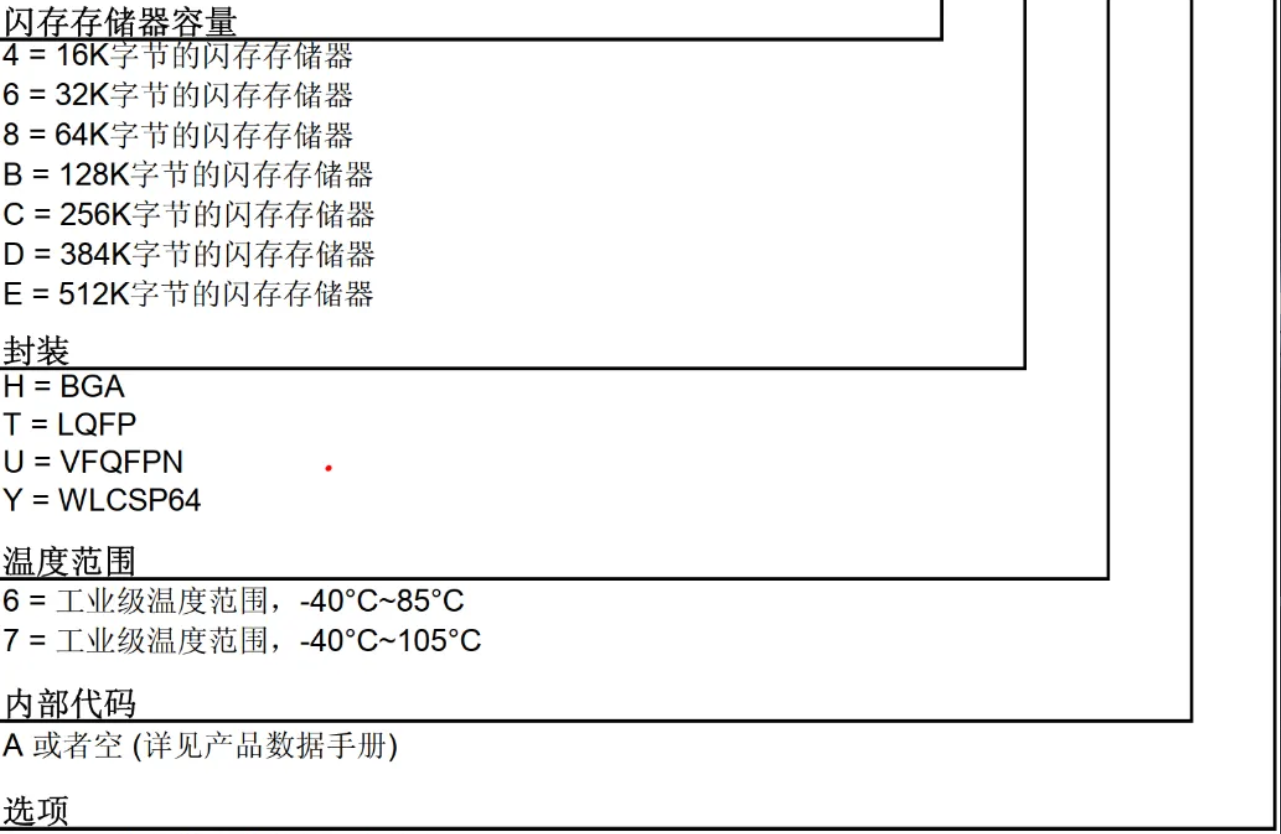

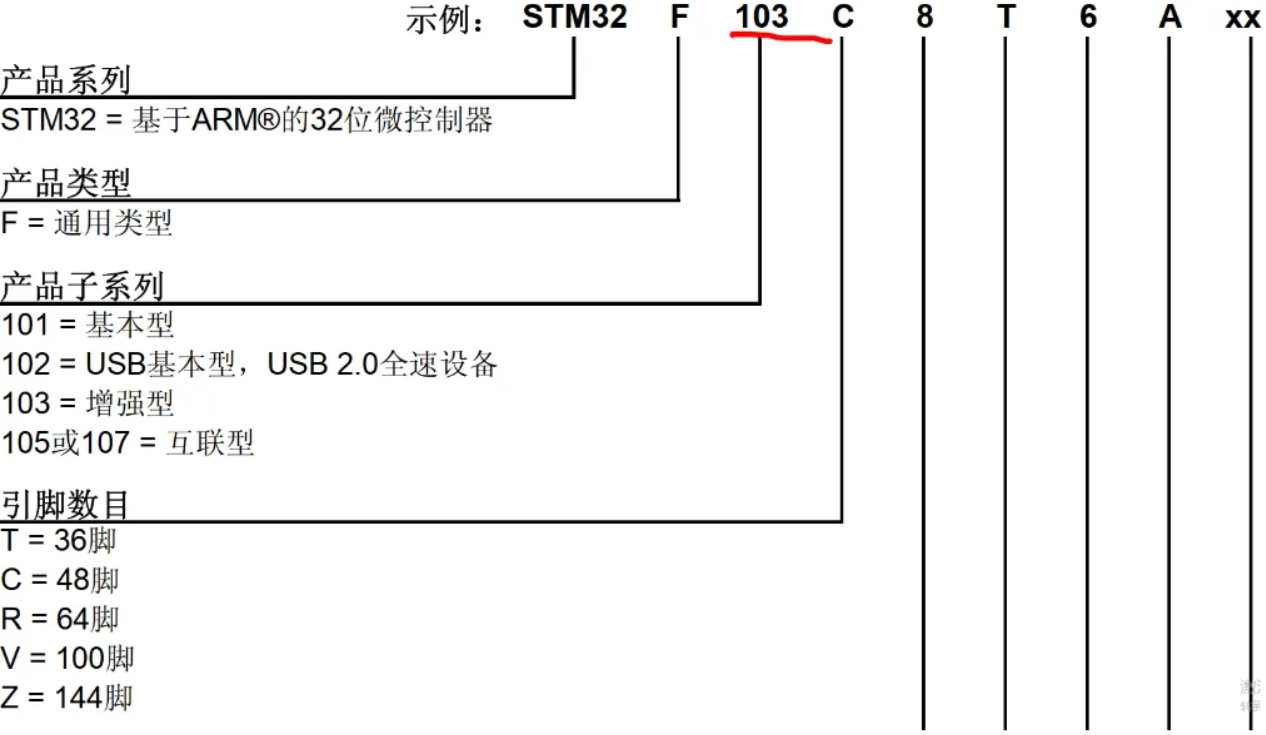

1、STM32 的命名规则

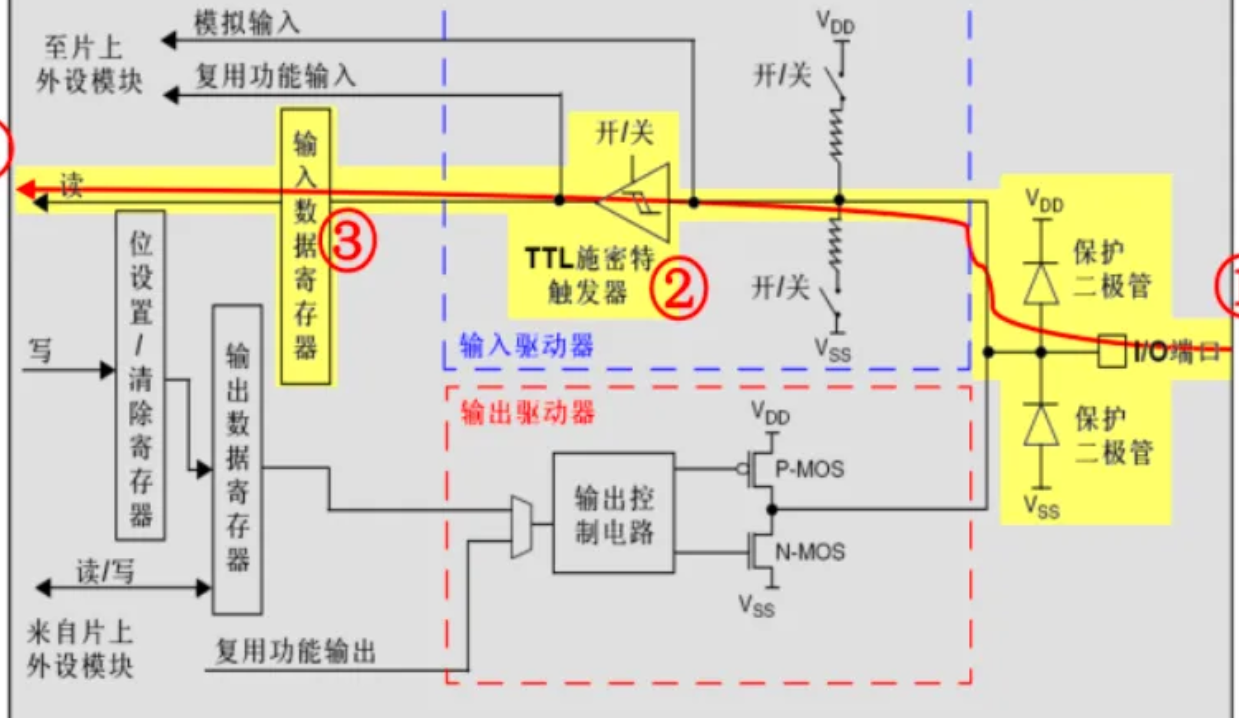

2、GPIO的输入输出模式

忽略我的标注

1、输出模式

**开漏输出：**本身没有驱动能力，无法输出高电平，如果想要输出高电平，需要外界电路。

开漏的好处，本身不驱动，依赖外部电路，当内部电路电压无法满足外界原件的时候，就需要开漏输出借助外部电路来提高驱动能力

**推挽输出：**有一定的驱动能力，内部既可以输出低电平，也可以输出高电平

**复用推挽：**除了通用IO口输出高低电平的第二功能，都是复用推挽

**复用开漏：**除了通用IO口输出低电平的第二功能，都是复用开漏

2、输入模式

模拟输入：主要使用于AD转换中

上拉输入：管脚默认是高电平，电路内部是弱上拉

下拉输入：管教默认是低电平，电路内部是强下拉

浮空输入：管教既不连接上拉电阻，也不连接下拉电阻，状态不确定。但在32中由于强下拉的原因，呈现低电平

3、寄存器控制IO

1、统一步骤

1、配置时钟

2、配置端口输入输出的模式

3、控制端口

2、操作寄存器的方式

改变其中一位，使用

按位与将特定位置0：与1不变，与0为0

按位或将特定位置1：或0不变，或1位1

4、寄存器配置详解

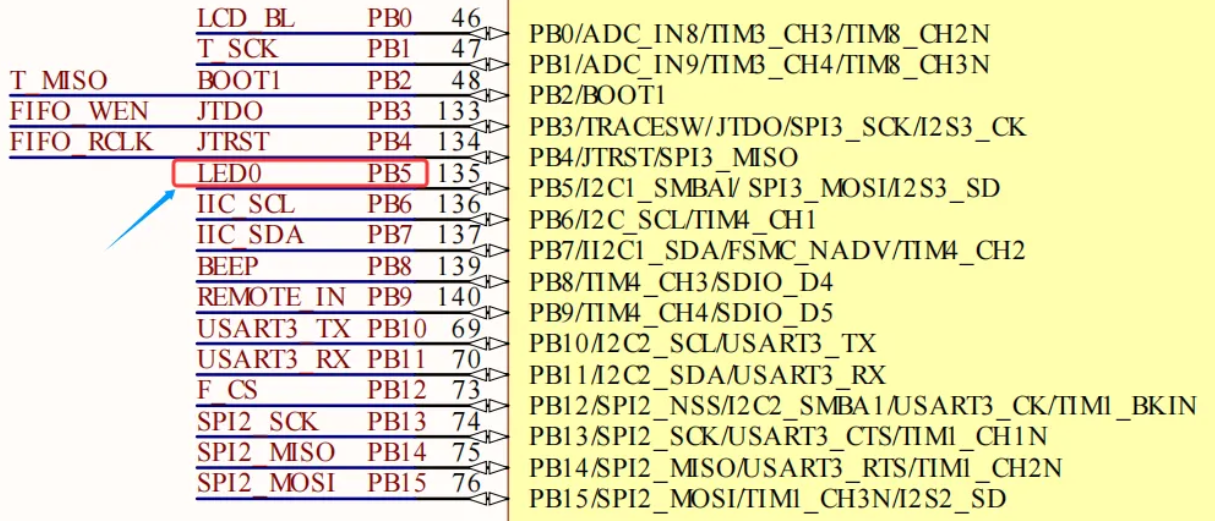

以配置LED0为例，即配置PB5

1、配置时钟

时钟的概念

时钟在我们的单片机中主要起到计数的作用，代表系统运行的速度快慢

强调：每一个PA，PB，PC（每个端口）…….他们都有各自独立的时钟

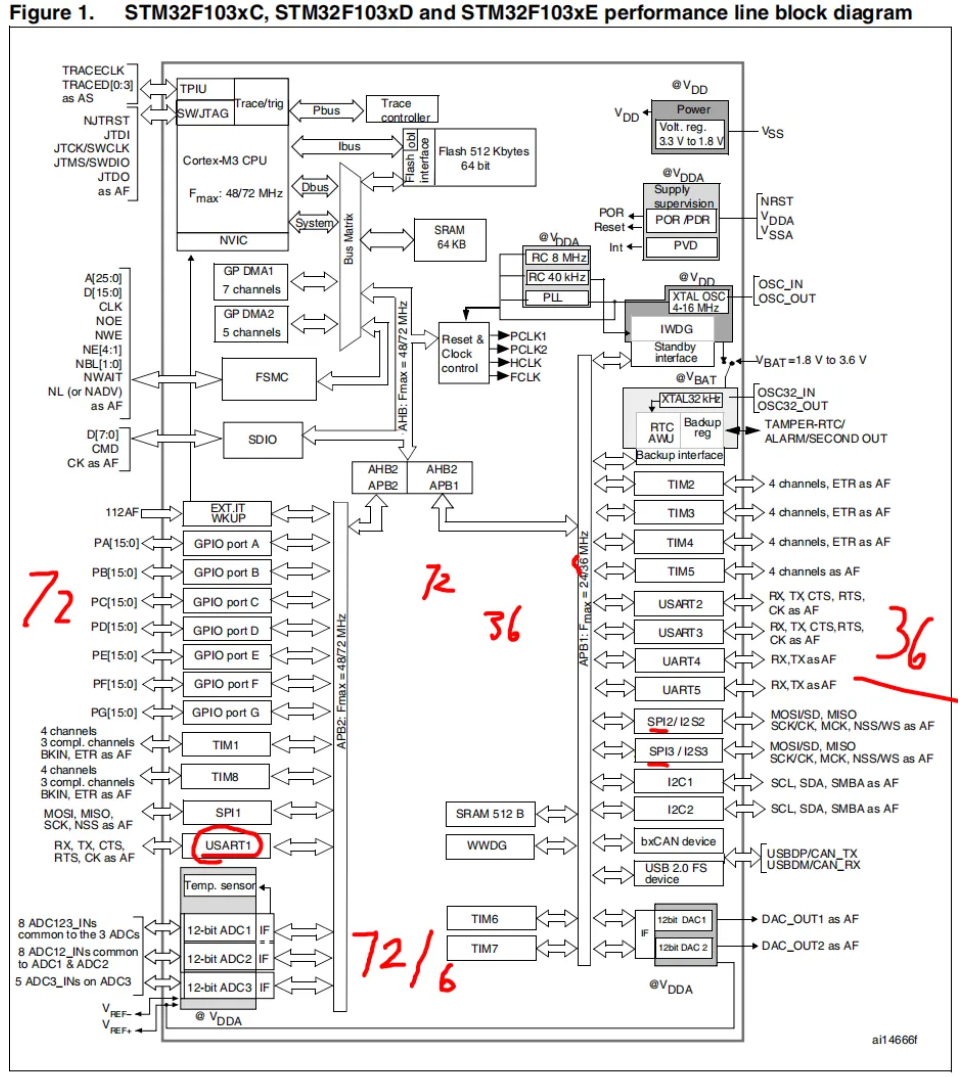

1、根据上图选时钟源

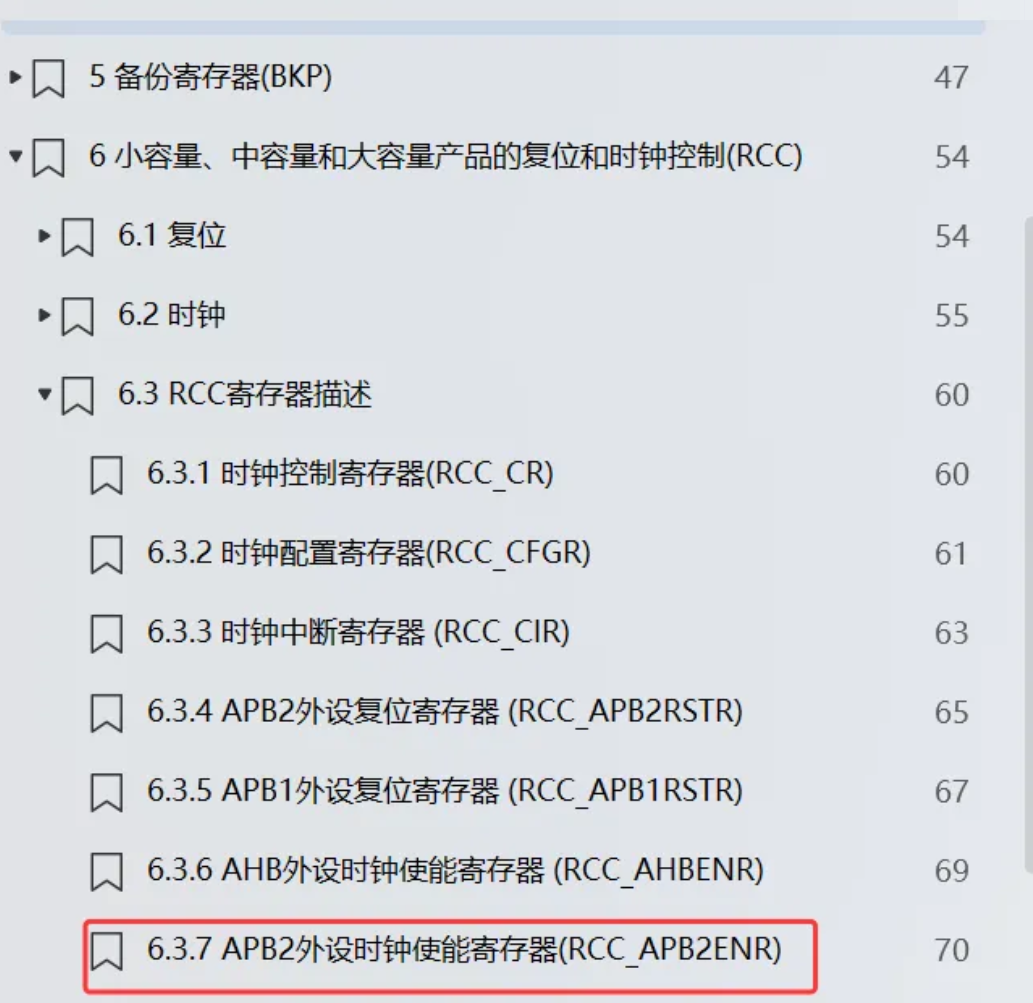

2、选完时钟后查手册

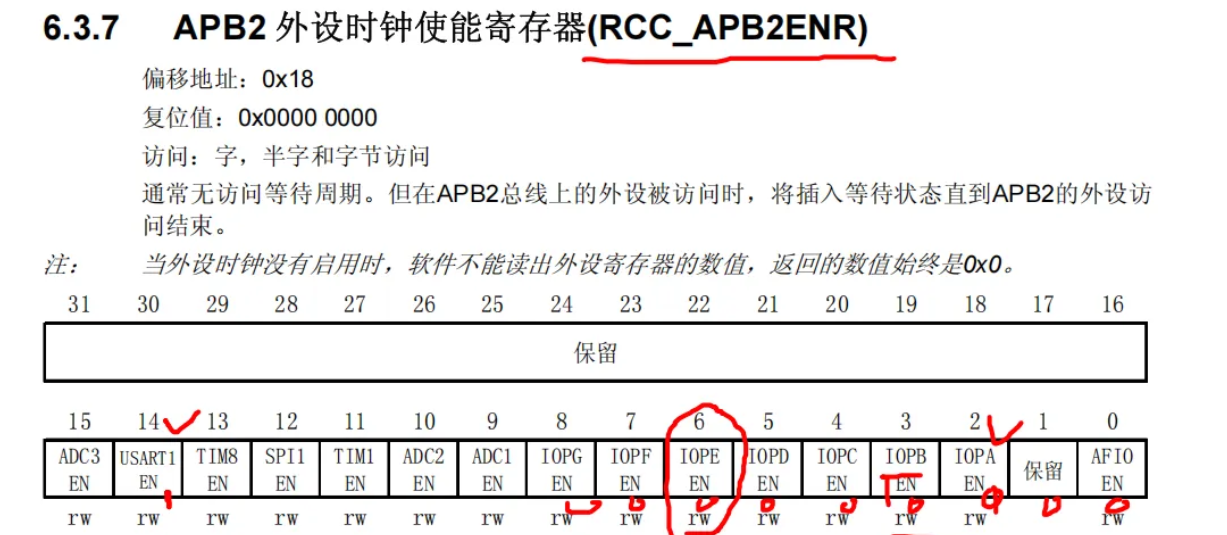

这里以配置GPIOB 时钟为例

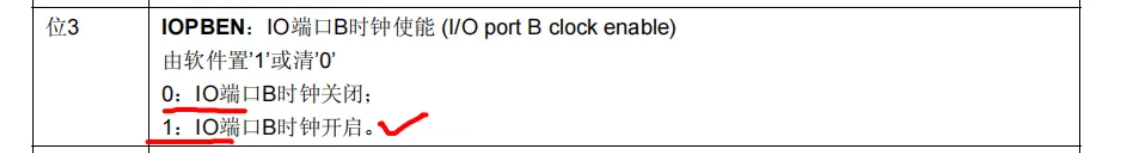

RCC_APB2ENR |= (0x01 << 4);

将IOPB位置1

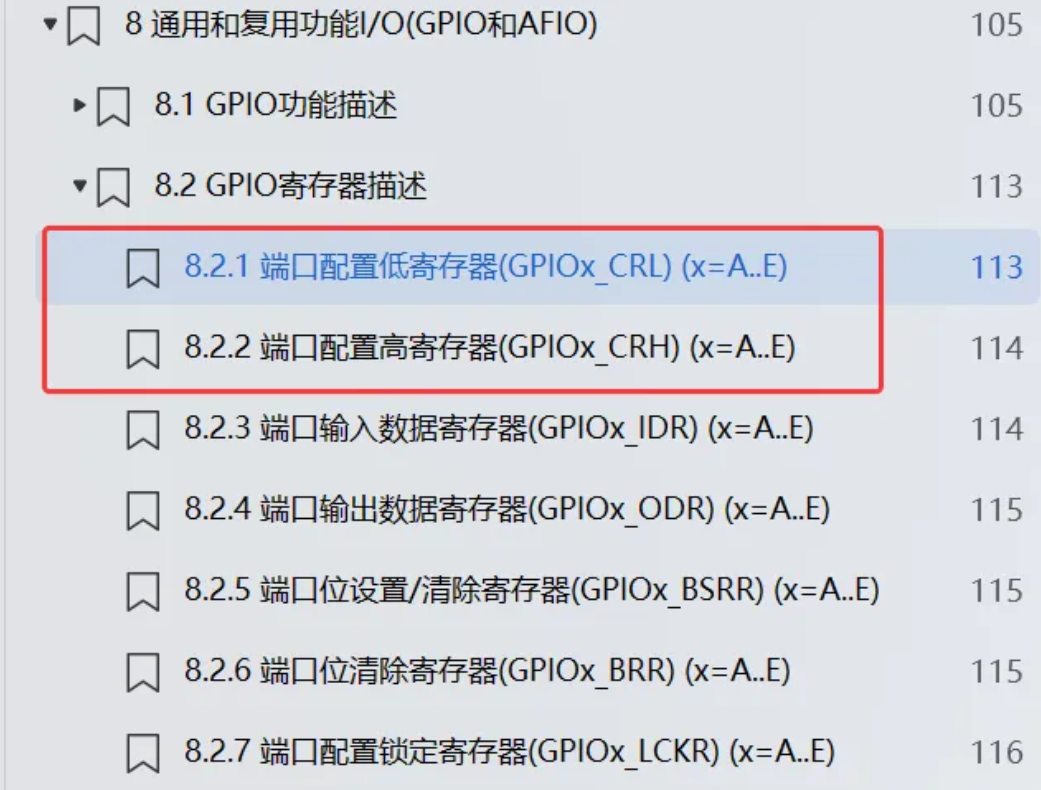

2、配置端口输出\输入模式

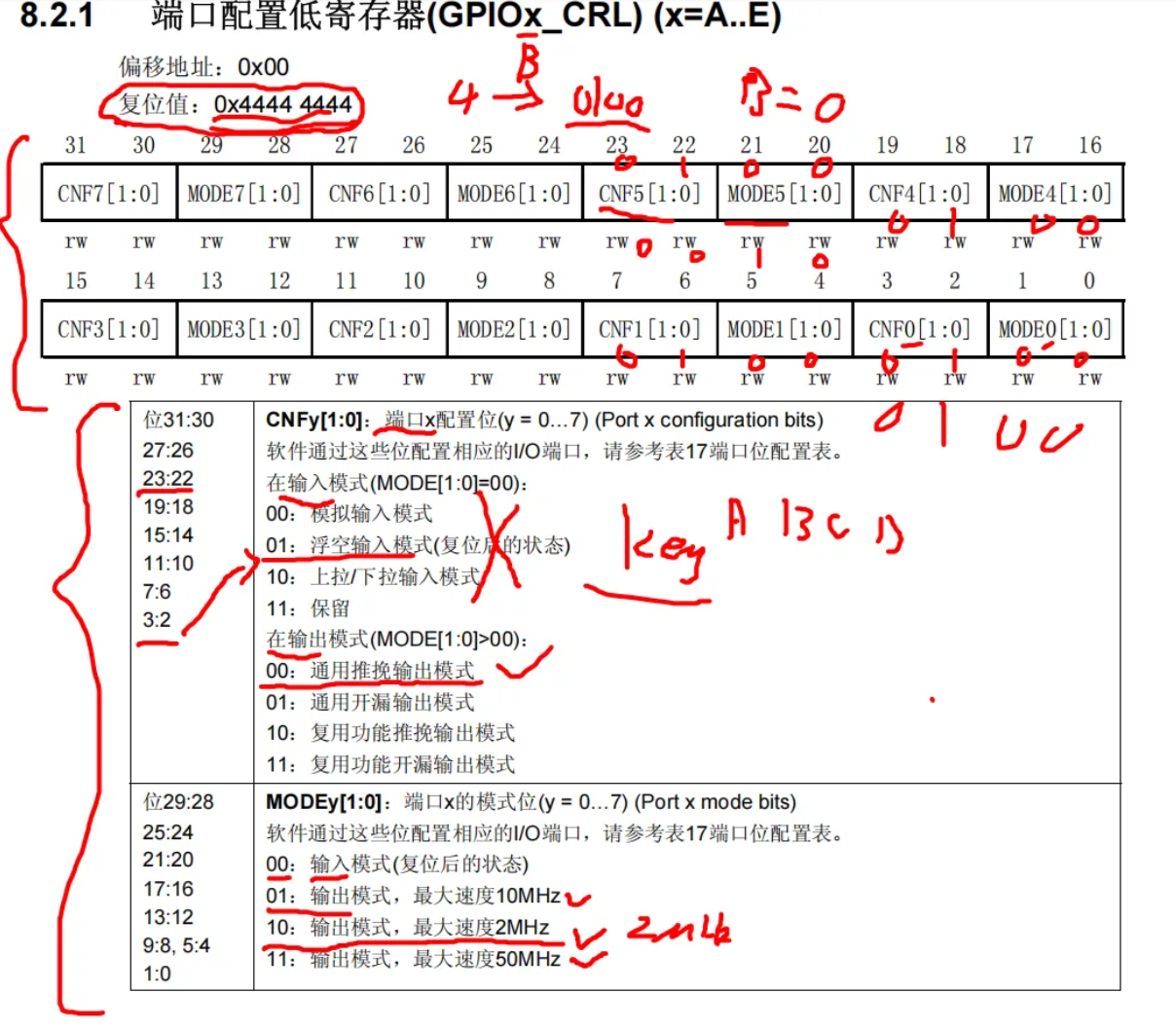

依旧查表

下面介绍一下 上面是如何配置 输出\输入模式的：

根据 MODE配置管脚是输入还是输出

1、输出

MODE ≠ 0，其余三个模式没有什么特别大的区别，我们这里选择01

选择好MODE后，来选择CNF，我们根据需求，可以知道推挽模式更适合我们，因为LED0无外界电路，且 选择的是GPIOB5 的通用端口。

最终确定我们需要将23 - 20 依次配置为 0010

这里我建议的配置步骤是：先将这四位全部清0，清0后再执行特定位置1操作。

GPIOB->CRL &= ~(0x0f << 20);
GPIOB->CRL |= (0x01 << 20);

2、输入

MODE = 0

选好MODE后，来选择CNF。

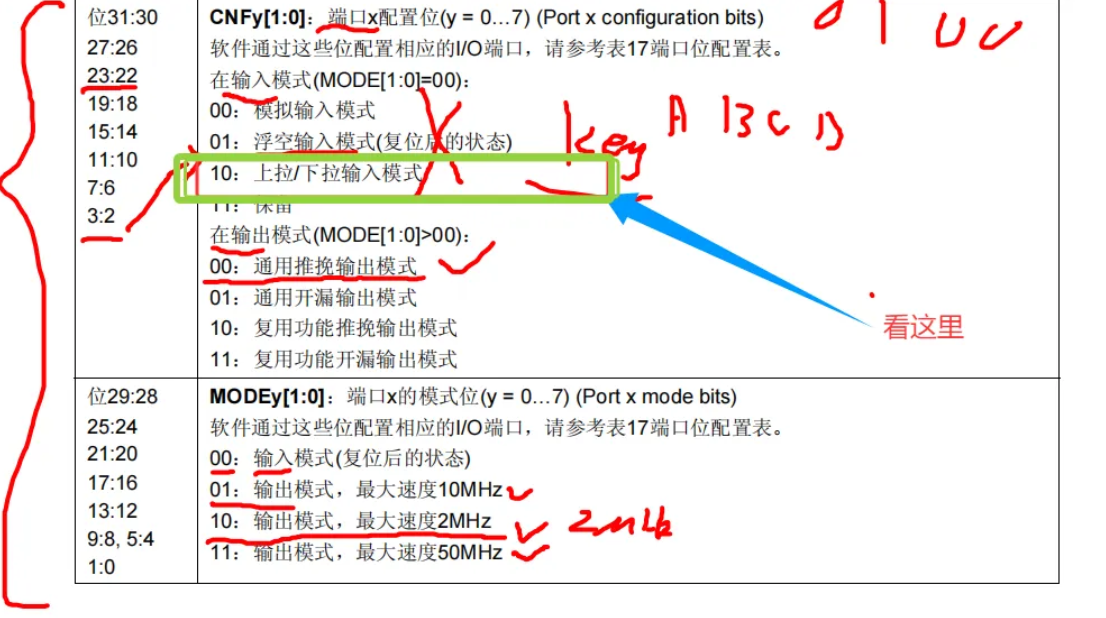

这里不多讲配置过程，我想说一下 大家可能在配置按键时的疑惑：

可以看到 下拉和下拉模式都是一个CNF，如何区分呢？

这里我给大家提供方案：

GPIOE->CRL &= ~(0x0f << 16);
GPIOE->CRL |= (0x08 << 16);
GPIOE->ODR |= (1 << 4);//上拉
//下拉则是将这个端口置0

3、配置管脚

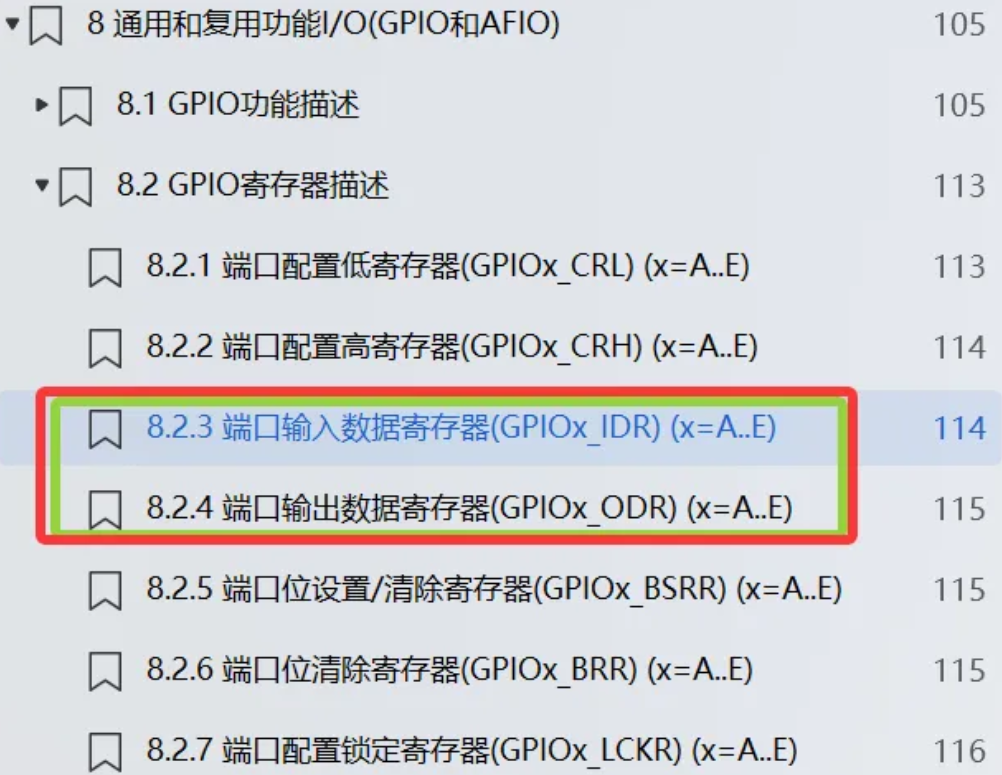

在这两个文档里，大家自行查看吧，没什么注意事项，认真就好。

while(1)
{
	//LED0 亮
	GPIOB->ODR &= ~(0x01 << 5);
	//LED1 灭
	GPIOE->ODR |= (0x01 << 5);
	Delay_1ms(500);

	//LED0 灭
	GPIOB->ODR |= (0x01 << 5);
	//LED1 亮
	GPIOE->ODR &= ~(0x01 << 5);
	Delay_1ms(500);
}

补充延时函数：

void Delay_1ms(uint32_t ms) {
    SysTick->LOAD = 72000 - 1;      // 72MHz/1000 = 72000 cycles/ms
    SysTick->VAL  = 0;              // 清空计数器
    SysTick->CTRL = SysTick_CTRL_ENABLE_Msk | SysTick_CTRL_CLKSOURCE_Msk;

    while(ms--) {
        while( !(SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk) ); // 等待计数完成
    }

    SysTick->CTRL = 0; // 可选：关闭SysTick
}

4、代码演示

#include "stm32f10x.h"   // 相当于51单片机中的  #include <reg51.h>
void Delay_1ms(uint32_t ms);
void LED();
void beep();

int main(void)
{
	//配置按键时钟
	RCC->APB2ENR |= (0x01 << 6);

	//配置按键0 输入模式
	GPIOE->CRL &= ~(0x0f << 16);
	GPIOE->CRL |= (0x08 << 16);
	GPIOE->ODR |= (1 << 4);

	//配置按键1 输入模式
	GPIOE->CRL &= ~(0x0f << 12);
	GPIOE->CRL |= (0x08 << 12);
	GPIOE->ODR |= (1 << 3);

	//配置按键2 输入模式
	GPIOE->CRL &= ~(0x0f << 8);
	GPIOE->CRL |= (0x08 << 8);
	GPIOE->ODR |= (1 << 2);

	//配置按键触发功能
	while(1)
	{

		if((GPIOE->IDR & (0x01 << 4)) == 0)
		{
			//按键0
			Delay_1ms(20);
			if((GPIOE->IDR & (0x01 << 4)) == 0)
			{
				while((GPIOE->IDR & (0x01 << 4)) == 0);
				LED();
			}
		}

		//按键1
		if((GPIOE->IDR & (0x01 << 3)) == 0)
		{
			Delay_1ms(20);
			if((GPIOE->IDR & (0x01 << 3)) == 0)
			{
				while((GPIOE->IDR & (0x01 << 3)) == 0);
				beep();
			}
		}

		//按键2
		if((GPIOE->IDR & (0x01 << 2)) == 0)
		{
			Delay_1ms(20);
			if((GPIOE->IDR & (0x01 << 2)) == 0)
			{
				while((GPIOE->IDR & (0x01 << 2)) == 0);
			}
		}
	}
}

//走马灯函数
void beep()
{
	//打开GPIOB的时钟
	RCC->APB2ENR |= (0x01 << 3);

	//配置GPIOB8端口输出模式：推挽输出 BEEP
	GPIOB->CRH &= ~(0x0f << 0);
	GPIOB->CRH |= (0x01 << 0);

	//配置端口
	GPIOB->ODR |= (0x01 << 8);
	Delay_1ms(1000);
	GPIOB->ODR &= ~(0x01 << 8);
}

void LED()
{
	//配置时钟
	RCC->APB2ENR |= (0x0001 << 3);
	RCC->APB2ENR |= (0x0001 << 6);

	//配置GPIOB5端口模式：推挽输出 LED0
	GPIOB->CRL &= ~(0x0f << 20);
	GPIOB->CRL |= (0x01 << 20);
	//配置GPIOE5端口模式：推挽输出 LED1
	GPIOE->CRL &= ~(0x0f << 20);
	GPIOE->CRL |= (0x01 << 20);

	//配置端口
	while(1)
	{
		//LED0 亮
		GPIOB->ODR &= ~(0x01 << 5);
		//LED1 灭
		GPIOE->ODR |= (0x01 << 5);
		Delay_1ms(500);

		//LED0 灭
		GPIOB->ODR |= (0x01 << 5);
		//LED1 亮
		GPIOE->ODR &= ~(0x01 << 5);
		Delay_1ms(500);

		if((GPIOE->IDR & (0x01 << 4)) == 0)
		{
			//按键0
			Delay_1ms(20);
			if((GPIOE->IDR & (0x01 << 4)) == 0)
			{
				while((GPIOE->IDR & (0x01 << 4)) == 0);
				//LED0 灭
				GPIOB->ODR |= (0x01 << 5);
				//LED1 灭
				GPIOE->ODR |= (0x01 << 5);
				break;
			}
		}
	}
}

void Delay_1ms(uint32_t ms) {
    SysTick->LOAD = 72000 - 1;      // 72MHz/1000 = 72000 cycles/ms
    SysTick->VAL  = 0;              // 清空计数器
    SysTick->CTRL = SysTick_CTRL_ENABLE_Msk | SysTick_CTRL_CLKSOURCE_Msk;

    while(ms--) {
        while( !(SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk) ); // 等待计数完成
    }

    SysTick->CTRL = 0; // 可选：关闭SysTick
}

知识点5【代码中遇到的问题】

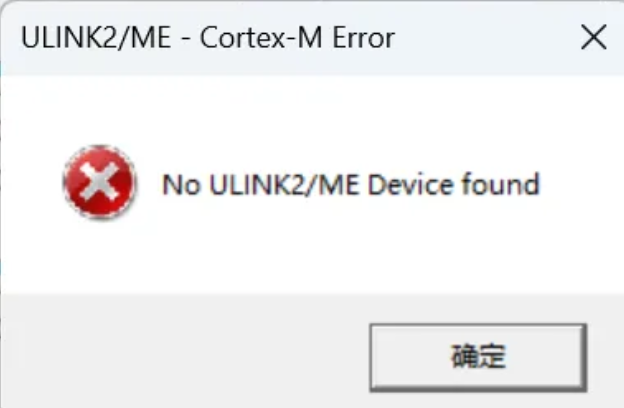

1、构建和下载程序中出现的问题

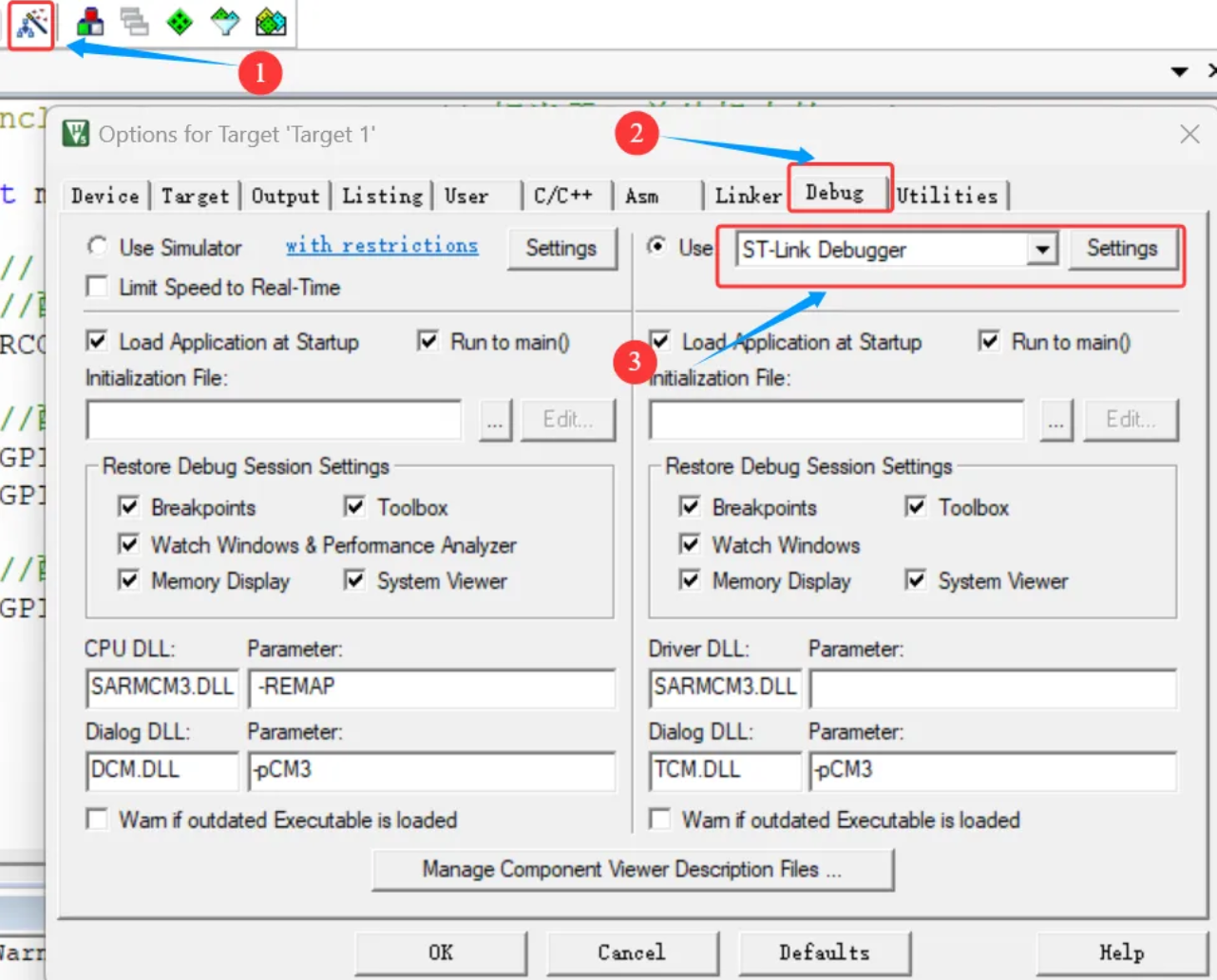

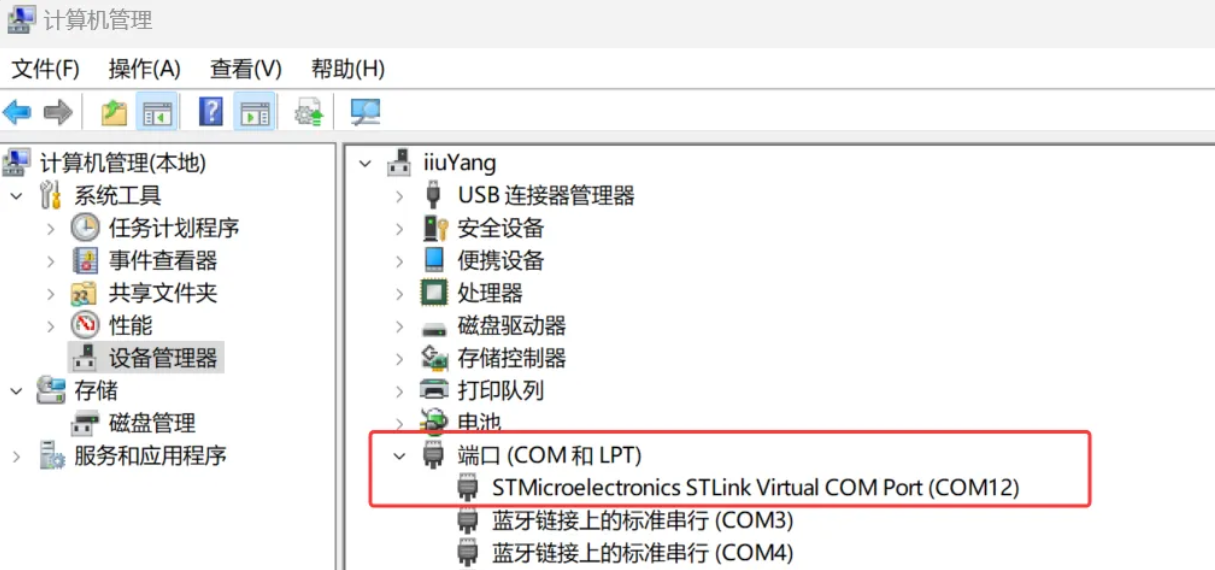

2、检查ST Link驱动是否有效

如果遇到驱动没办法正常连接的可以管我要一下驱动文件。

3、时钟理解错误

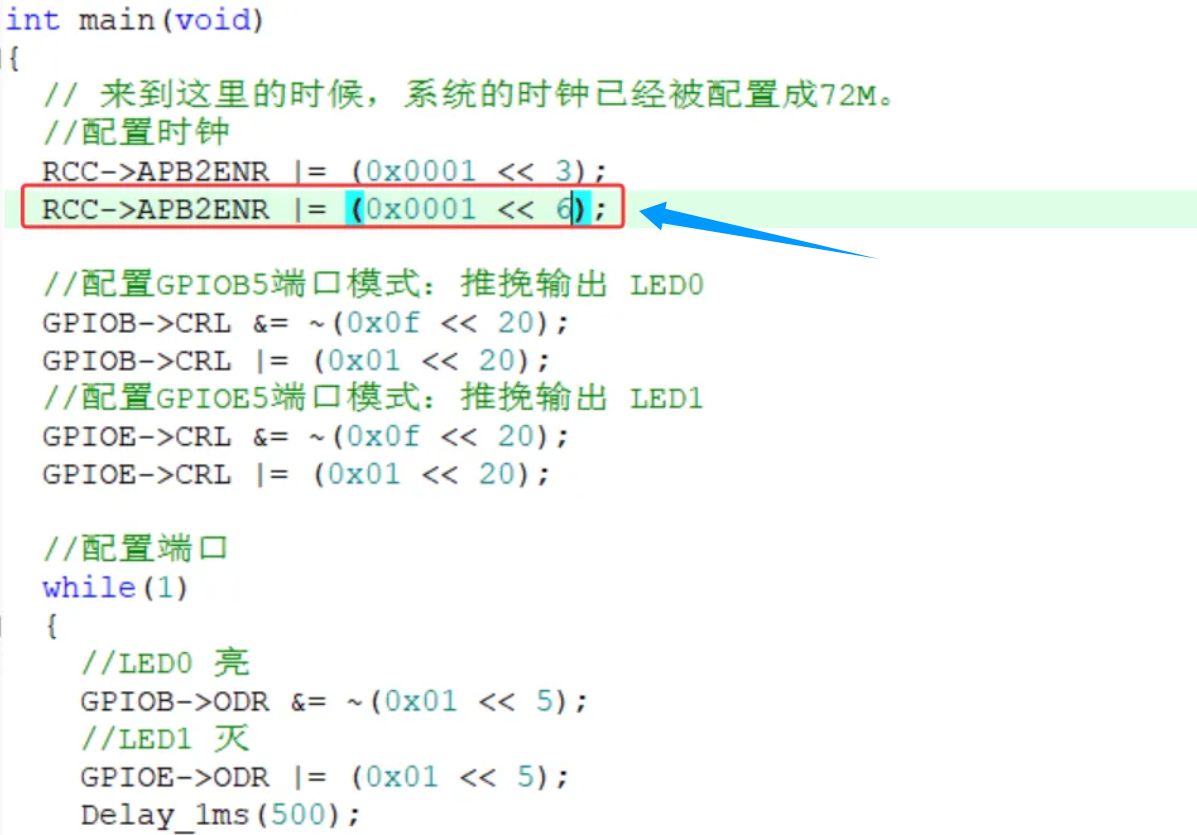

代码错误：每一个IO块（A，B，C……）都有自己的时钟，知识点遗忘导致忘记配置GPIOE的时钟

学一下使用VS code 写代码

结束

代码重在练习！

代码重在练习！

代码重在练习！
