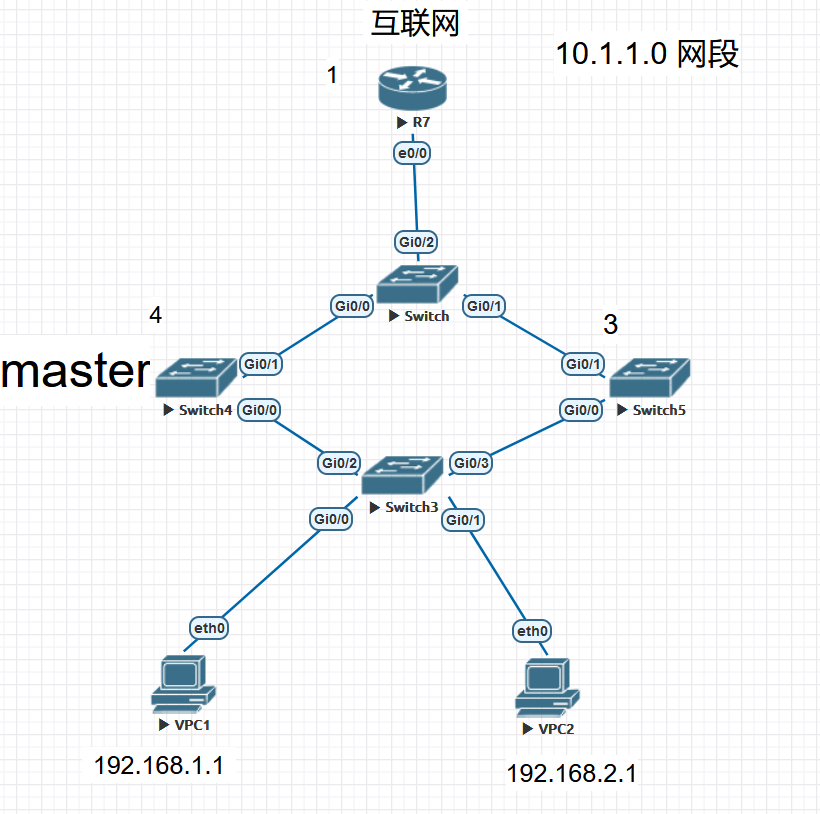

vrrp练习

1

VPCS> ip 192.168.1.1 255.255.255.0 192.168.1.1254

2

VPCS> ip 192.168.2.1 255.255.255.0 192.168.2.254

sw3(config)#vlan 10

sw3(config-vlan)#vlan 20

sw3(config)#int range g0/2-3

sw3(config-if-range)#sw trunk encapsulation dot1q

sw3(config-if-range)#sw mode trunk

sw3(config)#int g0/0

sw3(config-if)#switchport mode access

sw3(config-if)#sw access vlan 10

sw3(config)#int g0/1

sw3(config-if)#switchport mode access

sw3(config-if)#sw ac vlan 20

sw4(config)#int g0/0

sw4(config-if)#sw trunk encapsulation dot1q

sw4(config-if)#switchport mode trunk

sw4(config)#int g0/1

sw4(config-if)#ip address 10.1.1.4 255.255.255.0

sw4(config-if)#no shutdown

sw4(config-if)#vrrp 3 ip 10.1.1.254

sw4(config)#vlan 10

sw4(config-vlan)#vlan 20

sw4(config)#int vlan 10

sw4(config-if)#ip address 192.168.1.253 255.255.255.0

sw4(config-if)#no shutdown

sw4(config-if)#vrrp 1 ip 192.168.1.254

sw4(config)#int vlan 20

sw4(config-if)#ip address 192.168.2.253 255.255.255.0

sw4(config-if)#no shutdown

sw4(config-if)#vrrp 2 ip 192.168.2.254

sw5(config)#int g0/0

sw5(config-if)#switchport trunk encapsulation dot1q

sw5(config-if)#switchport mode trunk

sw5(config)#int g0/1

sw5(config-if)#ip address 10.1.1.5 255.255.255.0

sw5(config-if)#no shutdown

sw5(config-if)#ip address 10.1.1.4 255.255.255.0

sw5(config-if)#vrrp 3 ip 10.1.1.254

sw5(config)#vlan 10

sw5(config-vlan)#vlan 20

sw5(config)#int vlan 10

sw5(config-if)#ip address 192.168.1.252 255.255.255.0

sw5(config-if)#no shutdown

sw5(config-if)#vrrp 1 ip 192.168.1.254

sw5(config)#int vlan 20

sw5(config-if)#ip address 192.168.2.252 255.255.255.0

sw5(config-if)#no shutdown

sw5(config-if)#vrrp 2 ip 192.168.2.254

sw5(config)#int g0/1

sw5(config-if)#ip address 10.1.1.3 255.255.255.0

sw5(config-if)#no shutdown

Router(config)#int e0/0

Router(config-if)#ip address 10.1.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.254

Router(config)#ip route 192.168.2.0 255.255.255.0 10.1.1.254
