希望大家通过本文的讲解对SIM卡的应用有更深入的了解，并掌握常见问题的解决方法。对以后遇到类似应用问题能更快上手，并帮助你解决实际问题，建议收藏以备后用！

本文同样适用于以下型号：
Air780EQ/Air780EPS/Air780EX
Air780E/Air201…

一、相关准备工作

本文示例烧录的AT固件版本为：
AirM2M_780EP_LTE_AT_V1007

推荐选用：相关型号固件名称后面数字版本号最高的最新版本进行调试。

SIM（Subscriber Identity Module）卡——为用户识别模块，内部使用新式单片机及存储器管理结构，包含了大规模的集成电路，同时也称为用户识别卡。

通信设备通过SIM卡来识别其用户，只有设备插入SIM卡后才能入网使用；SIM卡接口用于和SIM卡进行通信。

下文为AT命令示例，如果不理解AT命令含义，可参考AT手册。

AT指令手册：

https://doc.openluat.com/article/4985

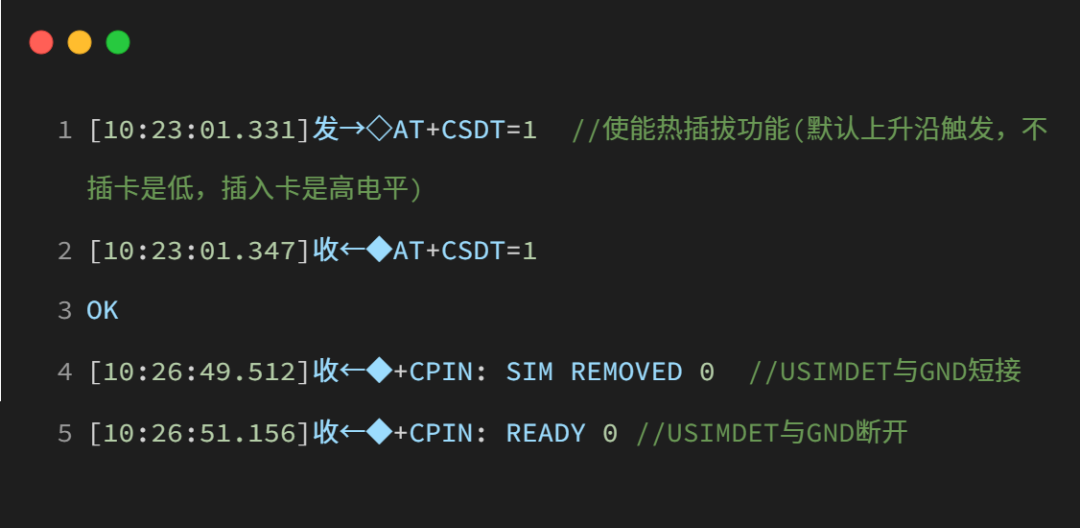

设置AT+CSDT命令，可以开启USIMDET引脚功能。

当AT+CSDT=1的时候，使能该引脚。此时配合SIM卡外围检测电路就能检测SIM卡在位状态，即插卡或掉卡。

本文示例中的SIM0对应开发板上的SIM1，SIM1对应开发板上的SIM2。

如果只有SIM0接口上插入SIM卡时：
模块会去读取SIM0接口的卡信息去注册网络。

如果只有SIM1接口上插入SIM卡时：

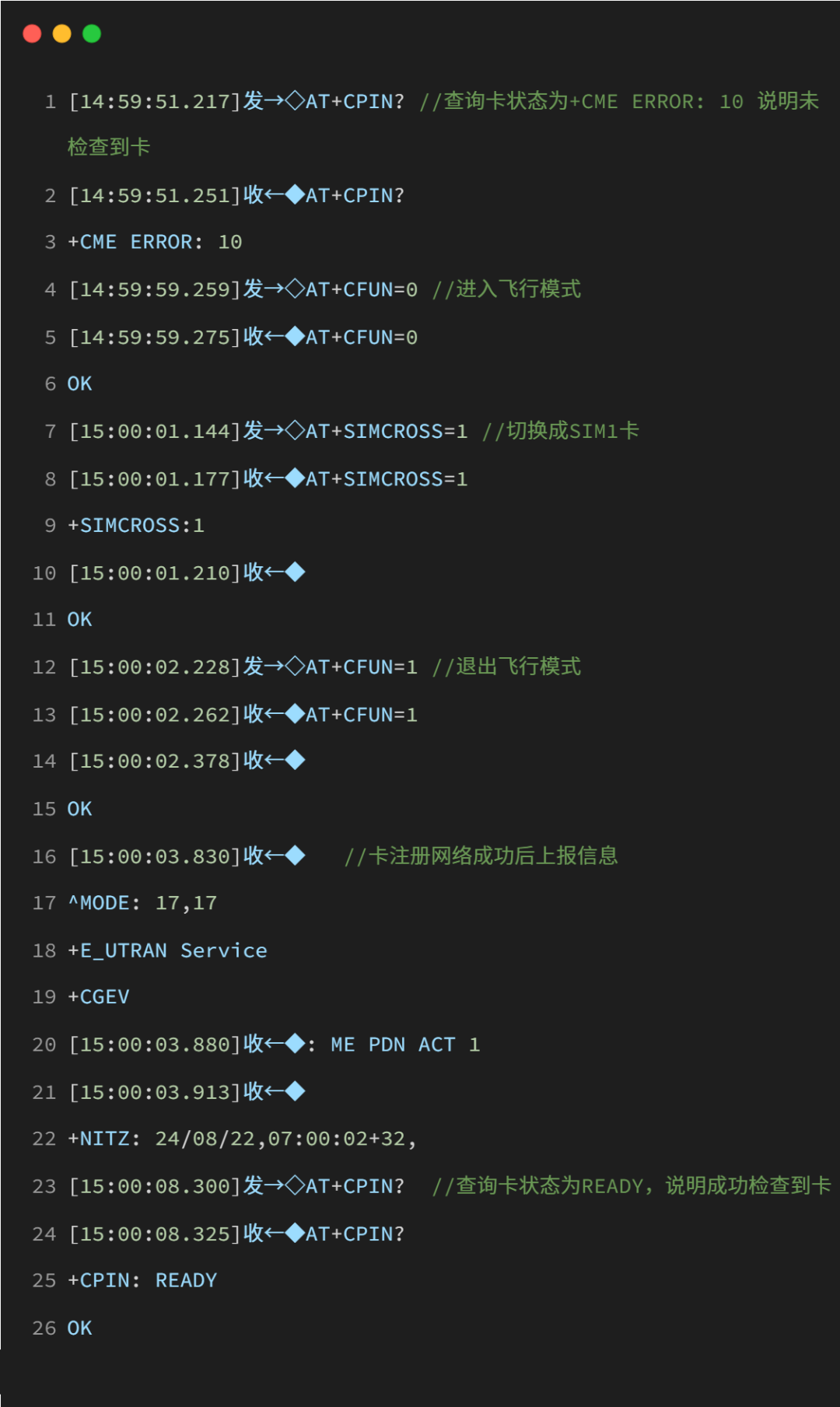

需要通过手动输入AT+SIMCROSS指令将位置切换为SIM1，模块才能读取到SIM1接口的卡信息，然后去注册网络。

如果SIM0接口和SIM1接口同时插入了SIM卡，默认会使用SIM0接口上的SIM卡。

如有需要，可通过AT+SIMCROSS指令，切换为SIM1接口上的SIM卡。

需要进入飞行模式进行卡切换，否则指令会报错。

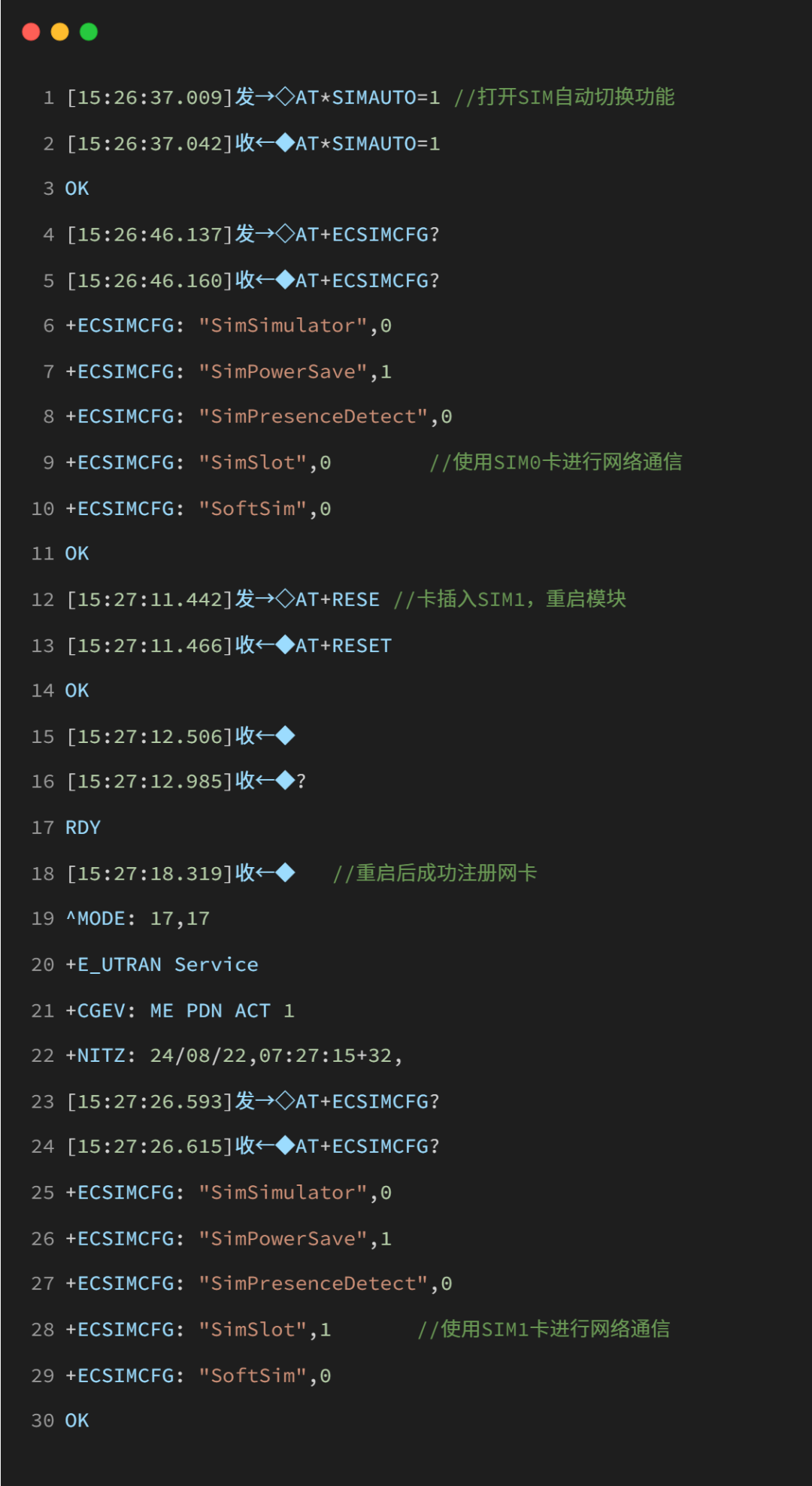

可根据AT+ECSIMCFG? 返回值中的SimSlot，来判断使用哪个卡进行网络通信。

针对用户朋友们实际应用中的反馈，整理了如下常见问题：

如果SIM卡无法识别，可按以下步骤进行：

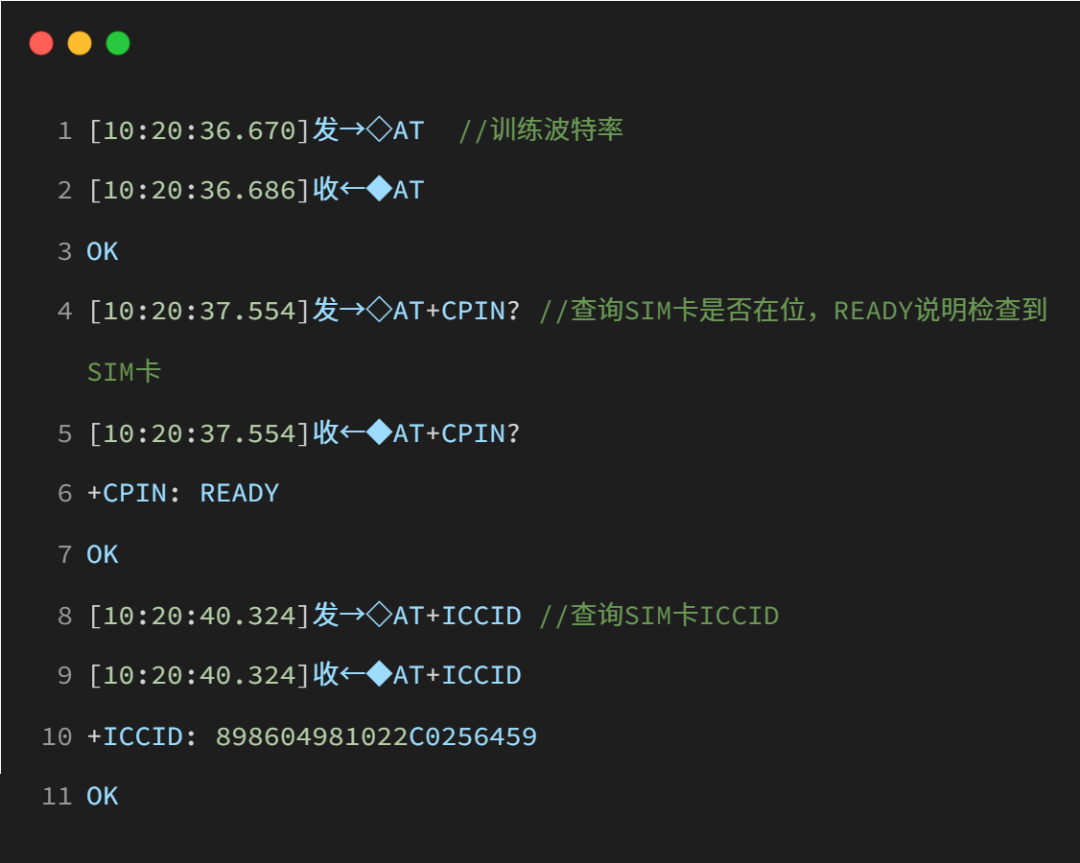

先确认模块是否开机，AT指令能不能用：

发送：at+cpin?
返回：ready，则代表读到卡；

如果返回error，按以下几点排查：

SIM卡是不是OK，SIM卡方向有没插反；
每个脚对地用万用表，打到二级管档位量下，红接地，黑接每个管脚，值是400-500之间正常。
看模块与卡座之间连线有没有问题，引脚对地阻值是不是正常，引脚间有没短路，原理图和PCB网络名与SIM卡座实物对不对，卡座是否接触良好，如果SIM卡一插入，VDD和CLK就对地短路，一般是卡座问题。
示波器测试下sim_vdd波形，有个1.8-3.3V的高电平跳变，如果波形正常，一般是卡座和模块引脚之间问题，要识别到卡，才会有电压输出。
如果是贴片卡，可以先拆下贴片卡，飞线到一个可以识别到卡的卡座到模块管脚，看下是否贴片卡问题。
