技术探秘：4G模组如何轻松发送SMS短消息？

今天我们学习的是4G模组如何轻松发送SMS短消息，

以低功耗4G模组Air780E为例，从介绍，准备环境，验证，问题等方面入手：

1、SMS简介

SMS（短消息服务，ShortMessageService）功能主要用于在蜂窝网络中传输短消息。

移动，联通卡不需开通VOLTE可以支持短信功能。

在4G网络中，短信可以在数据传输的同时进行，不会因数据业务占用网络资源而被延迟或阻塞。

在Air780E模块中，当收到新短信后，MAIN_RI变为低电平，持续120ms，再变为高电平。可根据这个引脚来判断是否有新短信。

2、演示功能概述

本demo演示了sms功能。

3、准备硬件环境

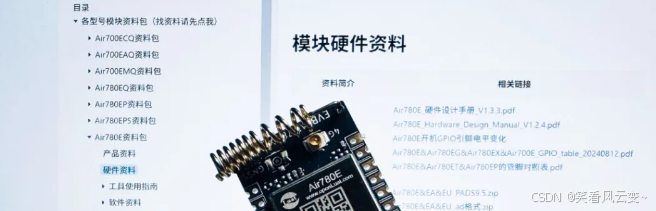

3.1 Air780E开发板一套，包括天线、USB数据线

此核心板的详细使用说明参考：Air780E产品手册中的《开发板Core_Air780E使用说明V1.0.5.pdf》，核心板使用过程中遇到任何问题，可以直接参考这份使用说明pdf文档。

https://docs.openluat.com/air780e/product/

3.2 数据通信线

typec接口USB数据线即可。

3.3 开通短信功能的SIM卡

Air780E不支持电信卡的短信功能！

如果是联通卡或者移动卡,均可收取短信,但实名制的卡才能发送短信。

如果是专网卡，请参考专网卡配置指南：（暂时相关文章还没出，后续补充）

4、准备软件环境

4.1 基本的下载调试工具

使用说明参考：
Luatools下载和详细使用：
https://docs.openluat.com/Luatools/

5、sms功能软硬件资料

本文通过demo演示来说明本章节内容的基本用法。

5.1 源码和工具

• Air780E模块使用固件：SDK&Demo-合宙文档中心，本demo使用的固件版本是：LuatOS-SoC_V1112_EC618_FULL.soc

• 本教程使用的demo：
  https://gitee.com/openLuat/LuatOS-Air780E/tree/master/demo/sms

• 将固件和脚本烧录到模块中，使用说明参考：Luatools下载和详细使用

• 源码和固件已打包，如下所示：点我,下载完整压缩文件包

5.2 本demo使用api简介

sms.send(phone,msg,auto_phone_fix)

作用：发送短信

参数：

传入值类型	解释
string	电话号码,必填
string	短信内容,必填
bool	是否自动处理电话号号码的格式, 默认是按短信内容和号码格式进行自动判断, 设置为false可禁用

返回值：

返回值类型	解释
bool/nil	成功返回true,否则返回false或nil

sms.setNewSmsCb(func)

作用：设置新SMS的回调函数

参数：

传入值类型	解释
function	回调函数,3个参数,num,txt,metas

返回值：

返回值类型	解释
nil	传入是函数就能成功,无返回值

6、代码示例介绍

6.1 发送短信

6.1.1 demo介绍

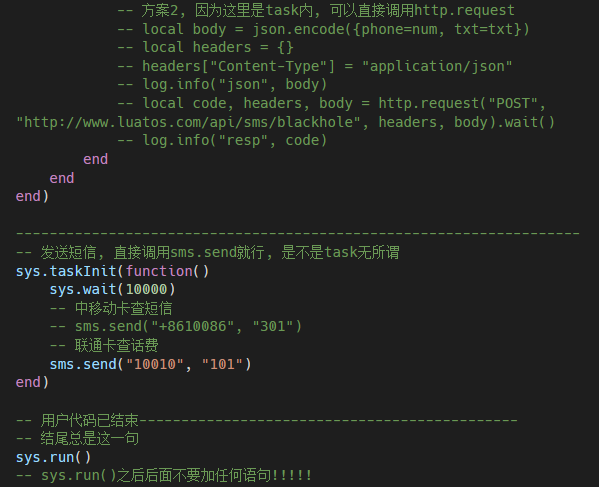

只需要调用sms.send()函数，填入对方手机号和消息内容即可。

通过设置回调函数。或者订阅发送完成的系统消息，来进行发送完成的处理。

本demo的效果是给服务商发短信消息，查询话费信息。

6.1.2 将程序烧录到开发板

参考：将固件和脚本烧录到模块中：Luatools下载和使用教程-合宙模组资料中心。

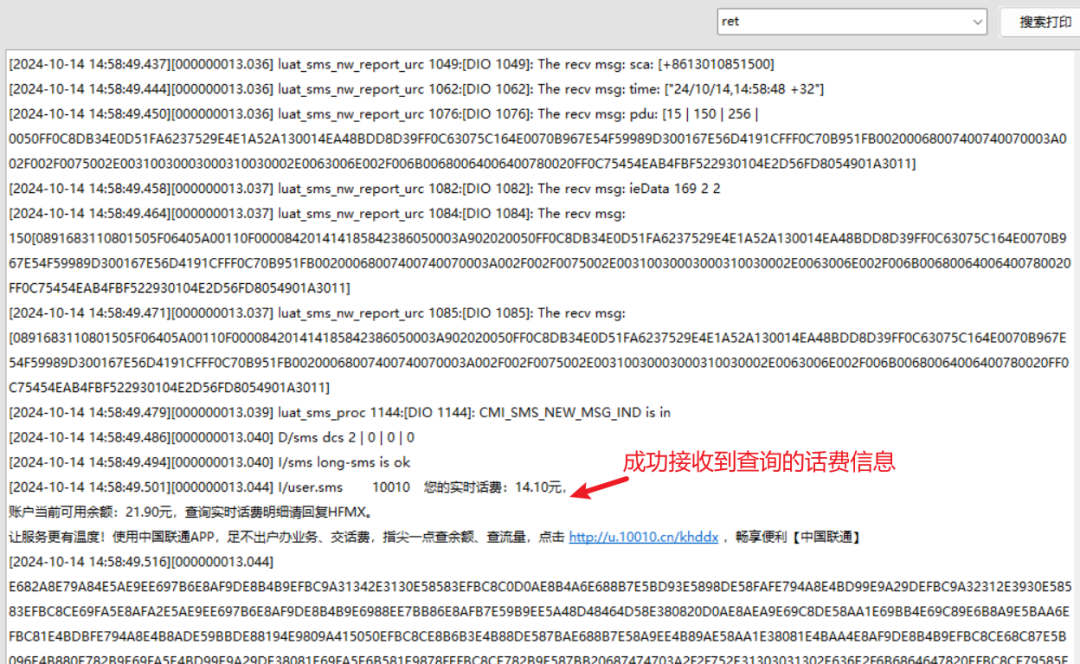

7、功能验证

成功发送短信。

8、总结

本示例介绍了如何发送短消息服务。

9、常见问题

9.1 物联网卡支持短信功能吗？

一般来说，物联网卡是不支持短信功能的，具体需要咨询物联网卡供应商。

9.2 支持移动、电信，联通卡的短信功能吗？

Air780E不支持电信卡的短信功能!!

如果是联通卡或者移动卡,均可收取短信,但实名制的卡才能发送短信。

9.3 是否支持彩信功能

不支持。

今天就分享到这里了。
