51单片机新手学习反思总结

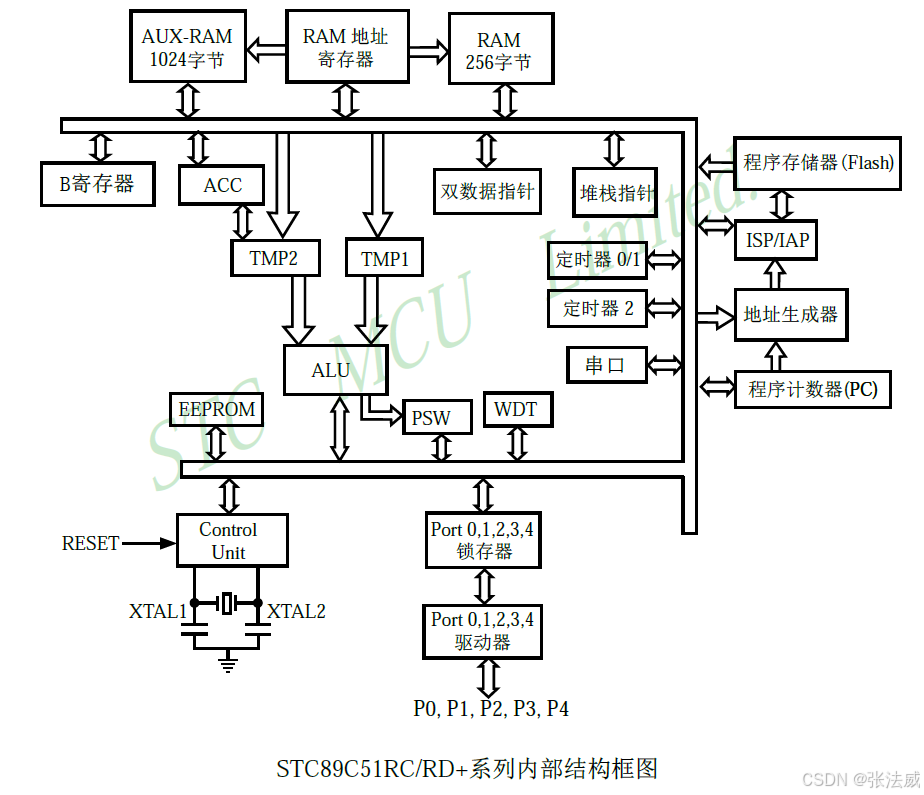

1.实验用STC单片机内部结构：

 由于本人在此时并没有学习“模电和数电”，因此有些电路图就不在详细分析，现在来说一下，上述芯片内部结构是如何读取代码的。

1.RAM：数据存储器，全称为：Random Access Memory,中文名称：随机数据存储器，是寄存器类型，它的作用是存储代码中的数据，不过注意“掉电”后，PAM中存储的数据就会销毁，一般是通过左侧“RAM地址寄存器”来操作访问，代码中定义的局部变量和全局变量都会存储到RAM

2.ROM：只读存储器，全称：Read-Only Memody，存入ROM的代码只能访问，不可以修改，不过”掉电“之后，ROM中的代码，不会消失，在单片机中ROM就是“程序存储器”——flash.注意：单片机无法直接读取C语言文件，需要先转换成.HEX文件，在存储到ROM

3.PC:程序计数器，他的作用是：执行完一行代码过后，如果是顺序执行，则自动+1，PC的本质是指针，在复位操作会指向程序的第一行代码；如果是存在跳转语句，比如调用子函数，则需要在代码中写明PC的下一个指向，同时，为了记录当前位置，PC会将当前地址“压入”堆栈指针，当执行完子函数之后，再将堆栈指针的地址弹回来，继续顺序执行下面代码，所以他的作用非常重要

4.WDT：“看门狗”，全称：Watch Dog Timer，这是一个计时器，需要定期“喂狗”，若未在定期”喂狗”，或者是检测到“程序代码跑飞”，WDT会让程序复位，从头开始执行，会导致下边程序无法读取到。

5.晶振频率：晶振频率是计算机中“时间单位”的作用，类似于日常生活中的“秒，分钟”，用晶振频率来将编译后的代码划分成一块一块的，来分别读取。

5_2补充晶振：晶振全名叫做“晶体振动器”，将其比作成“心脏”，乐队的“节拍器”毫不为过，因为他的作用，就是来给单片机运行提供一个“节奏”，单片机需要一个节奏来协调统一各部件的工作，否则就会乱套，也有可能导致程序的跑飞，同时晶振频率影响代码运行速率。

6.具体一段代码如何被读取运行：

1. PC找到代码运行所在行，然后将Flash固化Add指令传给Control Uint，来译码分析指令，这里Control Uint是借助PC指针指向指令并读取的，PC的本质就是个指针
2. 同时地址生成器会把生成的物理地址，传给RAM地址寄存器，然后找到RAM 30H地址所存储的数据
3. 将数据传送到TMP1，TMP2，在ALU（逻辑算法单元）进行运算，并将结果返回到ACC中存储

        4.PC自增，继续执行下一条指令

7.程序跑飞：指代码由于软件或者硬件上的原因，并没有按照所想要的顺序执行，而执行了无关的代码，这是WDT就会采取措施，即让程序复位。
