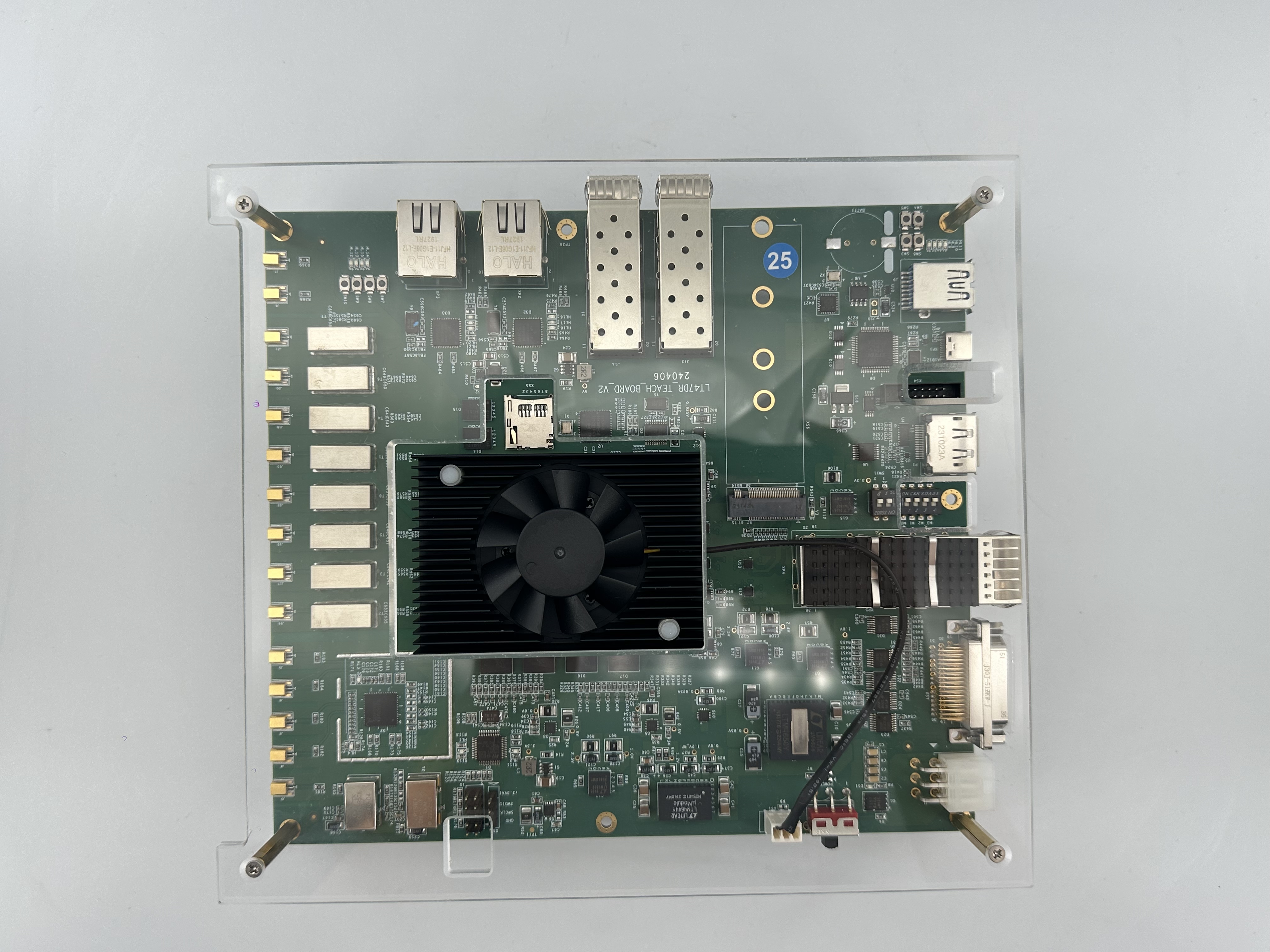

ZU47DR 4T4R 教学板

采用XCZU47DR作为主控制器，适配不同教学资源需求;实现4发4收信号发射、采集和控制，并根据需求搭建外围高速接口，实现平台的数据处理及运算能力。

特点：

1. 支持4发4收
2. 支持DC-6GHz射频直采
3. 支持高速数据流盘，1路100G光口,2路10G光口
4. 支持板间级联

应用：雷达、通信、电子对抗等多用途科研及教学应用。

性能参数：

1. 通道数：4发4收
2. 射频频率：DC-6GHz
3. ADC采样率：5.0GSPS
4. DAC采样率：9.8GSPS
5. ADC位数：14bit
6. DAC位数：14bit
7. PS 1xDDR4(4GB,32bit, 2400MT/s)
8. PL 1xDDR4(4GB,32bit,2400MT/s)
9. QSPI Flash：2Gb
10. 支持：10MHz/100MHz时钟输入/输出
11. 供电：12VDC

外设接口信息：

1. 2x QSPI flash(128MB,8bit) ;
2. 1x USB 3.0 Port;
3. 1x 10/100/1000 Ethernet RGMII (RJ45) 网口;
4. 1x USB_JTAG/UART调试接口;
5. 1x DP接口;
6. 1x Mircro SD卡;
7. 2x TTL 输出/2x TTL 输入（备注：共用1x J30J-51ZKW-J接口）;
8. 1x NVME M.2 硬盘扩展接口;
9. 1x QSFP28 100G光口;2x SFP+10 10G光口;
10. 1x J30J-51ZKW-J;
11. 包含：10x RS422（8对差分输出，2对差分输入）4x RS232（2输出，2输入），3x TTL 输出，2x TTL输入
