专有网络VPC（Virtual Private Cloud）提供流日志功能，可以记录VPC网络中弹性网卡ENI（Elastic Network Interface）传入和传出的流量信息，帮助您检查访问控制规则、监控网络流量和排查网络故障。

功能发布及地域支持情况

首次使用流日志功能时，您需要在流日志管理控制台单击立即开通并完成流日志功能的开通。

说明

如果您之前创建过流日志实例，单击立即开通后，已创建的流日志实例会重新展示在流日志页面。

公有云支持的地域

区域	支持流日志的地域
亚太	华东1（杭州）、华东2（上海）、华北1（青岛）、华北2（北京）、华北3（张家口）、华北5（呼和浩特）、华北6（乌兰察布）、华南1（深圳）、华南2（河源）、华南3（广州）、西南1（成都）、中国香港、华东6（福州-本地地域）、日本（东京）、韩国（首尔）、新加坡、澳大利亚（悉尼）（关停中）、马来西亚（吉隆坡）、印度尼西亚（雅加达）、菲律宾（马尼拉）、泰国（曼谷）
欧洲与美洲	德国（法兰克福）、英国（伦敦）、美国（硅谷）、美国（弗吉尼亚）
中东	阿联酋（迪拜）、沙特（利雅得）重要沙特（利雅得）地域由合作伙伴运营。

金融云支持的地域

区域	支持流日志的地域
亚太	华北2 金融云（邀测）、华南1 金融云、华东2 金融云

政务云支持的地域

区域	支持流日志的地域
亚太	华北2 阿里政务云1

功能介绍

您可以捕获指定弹性网卡的流量，也可以捕获指定VPC或交换机的流量。如果选择为VPC或交换机创建流日志，则会捕获VPC和交换机中所有弹性网卡的流量，包括在开启流日志功能后新建的弹性网卡。

说明

通过日志服务控制台创建的流日志实例可以展示在VPC列表中，但在VPC中无法对该流日志实例进行修改、启动、停止、删除操作。

流日志功能捕获的流量信息会以流日志记录的方式写入日志服务（Log Service，简称SLS）。每条流日志记录会捕获特定捕获窗口中的特定五元组网络流，捕获窗口大约为10分钟，该段时间内流日志服务会先聚合数据，然后再发布流日志记录。

流日志记录字段

流日志记录的字段信息如下表所示。

字段	说明
version	流日志版本。
vswitch-id	弹性网卡所在交换机ID。
vm-id	弹性网卡绑定的云服务器ID。
vpc-id	弹性网卡所在专有网络ID。
account-id	账号ID。
eni-id	弹性网卡ID。
srcaddr	源地址。
srcport	源端口。
dstaddr	目的地址。
dstport	目的端口。
protocol	流量的IANA协议编号。更多信息，请参见Internet 协议编号。
direction	流量方向： in：入方向流量。 out：出方向流量。
packets	数据包数量。
bytes	数据包大小。
start	捕捉窗口开始时间。
tcp-flags	部分TCP的标志位和对应的掩码值如下： SYN：2 SYN,ACK：18 RST：4 PSH：8 URG：32 FIN：1 关于TCP标志通用信息（例如SYN、FIN、ACK、RST等标志的含义），请参见RFC: 793。
end	捕捉窗口结束时间。
log-status	流日志的日志记录状态： OK：数据记录正常。 NODATA：捕获窗口中没有传入或传出网络接口的网络流量，常见于备用系统、非业务高峰期、或配置问题导致没有流量的场景。 SKIPDATA：捕获窗口中跳过了一些流日志记录，常见于高流量环境或突发性流量高峰，导致内部系统过载，从而无法捕获流量并跳过记录的场景。
action	与流量关联的操作： ACCEPT：安全组和网络ACL允许记录的流量。 REJECT：安全组和网络ACL拒绝记录的流量。
TrafficPath	流量的采样路径： all：采集所有流量。 ipv4Gateway：通过IPv4网关访问公网的流量。 natGateway：通过NAT网关的流量。 vpnGateway：通过VPN网关的流量。 gatewayEndpoint：通过网关终端节点访问云服务的流量。 transitRouter：通过转发路由器（TR）的流量。 virtualBorderRouter：通过边界路由器（VBR）访问专线的流量。说明采样路径功能默认不开放，如需使用，请联系阿里云客户经理申请。

流日志记录示例

流日志格式如下：

<account-id> <action> <bytes> <direction> <dstaddr> <dstport> <end> <eni-id> <log-status> <packets> <protocol> <srcaddr> <srcport> <start> <tcp-flags> <traffic_path> <version> <vm-id> <vpc-id> <vswitch-id>

数据记录正常且允许记录流量示例

本示例阿里云主账号ID为1210123456******，VPC流日志版本为1，在2024年7月12日17:10:20至17:11:20（1分钟内），弹性网卡eni-bp166tg9uk1ryf******允许出方向以下流量：

源地址和端口（172.31.16.139，1332）通过TCP协议（6表示TCP协议）向目的地址和端口（172.31.16.21，80）传输了10个数据包，数据包总大小为2048字节。日志记录状态为OK，无异常。

1210123456****** ACCEPT 2048 out 172.31.16.21 80 1720775480 eni-bp166tg9uk1ryf****** OK 10 6 172.31.16.139 1332 1720775420 22 - 1 - vpc-bp1qf0c43jb3maz****** vsw-bp12632woke7abk******

数据记录正常且拒绝记录流量示例

本示例阿里云主账号ID为1210123456******，VPC流日志版本为1，在2024年7月15日10:20:00至10:30:00（10分钟内），弹性网卡eni-bp1ftp5sm9oszt******拒绝入方向以下流量：

源地址和端口（172.31.16.139，1332）通过TCP协议（6表示TCP协议）向目的地址和端口（172.31.16.21，80）传输了20个数据包，数据包总大小为4208字节。日志记录状态为OK，无异常。

1210123456****** REJECT 4208 in 172.31.16.21 80 1721010600 eni-bp1ftp5sm9oszt****** OK 20 6 172.31.16.139 1332 1721010000 22 - 1 - vpc-bp1qf0c43jb3maz****** vsw-bp12632woke7abk******

无数据记录状态示例

本示例阿里云主账号ID为1210123456******，VPC流日志版本为1，在2024年7月15日10:52:20至10:55:20（3分钟内），弹性网卡eni-bp1j7mmp34jlve******在此时间段内没有流量数据记录（NODATA）。

1210123456****** - - - - - 1721012120 eni-bp1j7mmp34jlve****** NODATA - - - - 1721011940 - - 1 - vpc-bp1qf0c43jb3maz****** vsw-bp12632woke7abk******

跳过的数据记录状态示例

本示例阿里云主账号ID为1210123456******，VPC流日志版本为1，在2024年7月12日16:20:30至16:23:30（3分钟内），弹性网卡eni-bp1dfm4xnlpruv******的数据记录被跳过（SKIPDATA）。

1210123456****** - - - - - 1720772610 eni-bp1dfm4xnlpruv****** SKIPDATA - - - - 1720772430 - - 1 - vpc-bp1qf0c43jb3maz****** vsw-bp12632woke7abk******

功能计费

关于流日志的计费，请参见流日志计费说明。

使用限制

配额名称

描述

默认限制

提升配额

vpc_quota_flowlog_inst_nums_per_user

用户支持创建的流日志实例的数量

10个

您可以通过以下任意方式自助提升配额：

前往配额管理页面提升配额。具体操作，请参见管理VPC配额。
前往配额中心自助提升配额。具体操作，请参见创建配额提升申请。

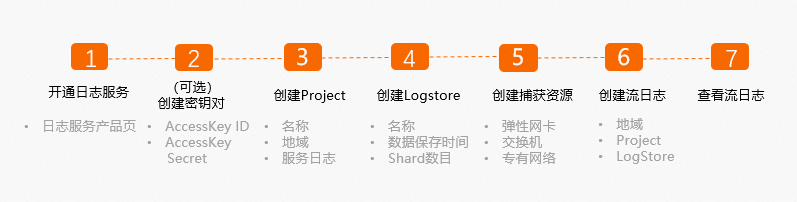

配置流程

开通日志服务

通过流日志功能捕获到的流量信息存储在阿里云日志服务中。创建流日志前，您需要在日志服务产品页开通日志服务。
（可选）创建密钥对

如果您需要通过API/SDK写入数据，请创建密钥对；如果您通过Logtail采集日志，则不需要创建密钥对。
创建Project

您需要为日志服务创建一个Project。具体操作，请参见创建项目Project。
创建Logstore

Logstore是Project的资源集合，Logstore中的所有数据都来自于同一个数据源。创建Project后，您需要创建Logstore。具体操作，请参见创建Logstore。
创建捕获资源

创建流日志前，您需要创建捕获日志的资源。您可以捕获指定弹性网卡的日志，也可以捕获指定VPC或交换机的日志。具体操作，请参见创建辅助弹性网卡、创建和管理专有网络和创建和管理交换机。
创建流日志

您可以创建流日志，流日志可以捕获VPC网络中弹性网卡ENI（Elastic Network Interface）传入和传出的流量信息。具体操作，请参见创建和管理流日志。
查看流日志

创建流日志后，您可以查看流日志。通过查看捕获的流量信息，您可以分析跨地域业务流量、优化使用成本和排查网络故障。
