VisionPro 硬币面额计算

以上是一组关于硬币的图片,我们模板选取1毛 5毛 和1元的面额,最后将总面额显示出来

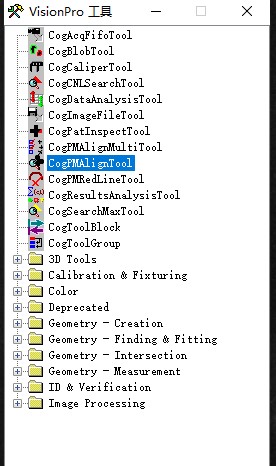

我们一共选取三个模板匹配工具,也就是下面图片的CogPMAlignTool,分别对应着1毛 5毛 和1元.

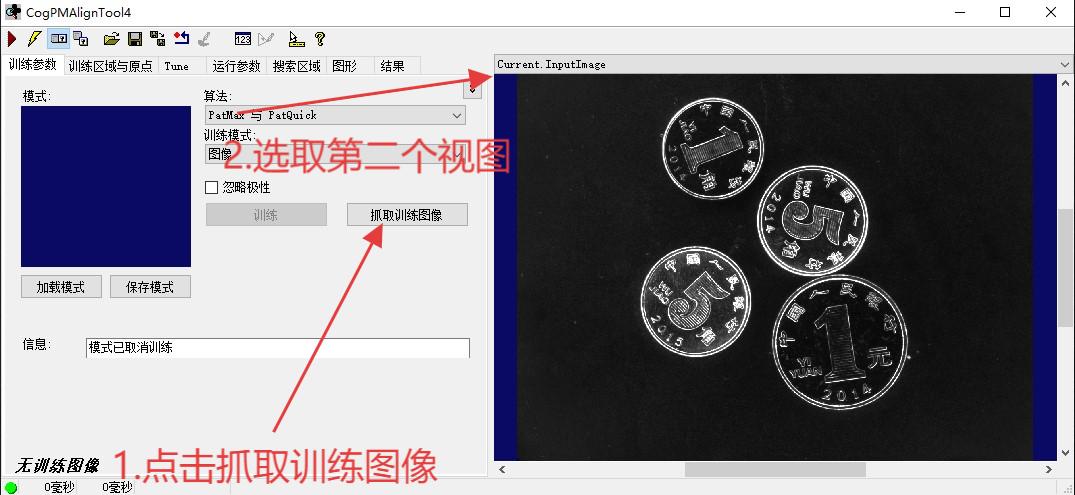

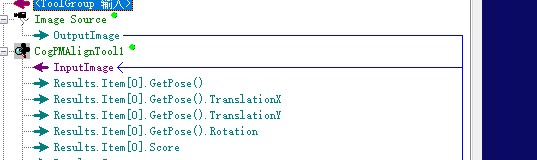

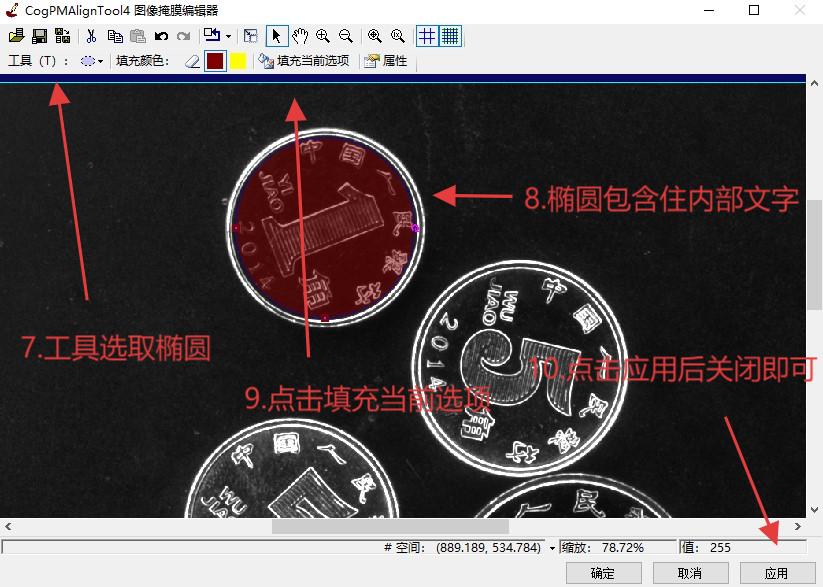

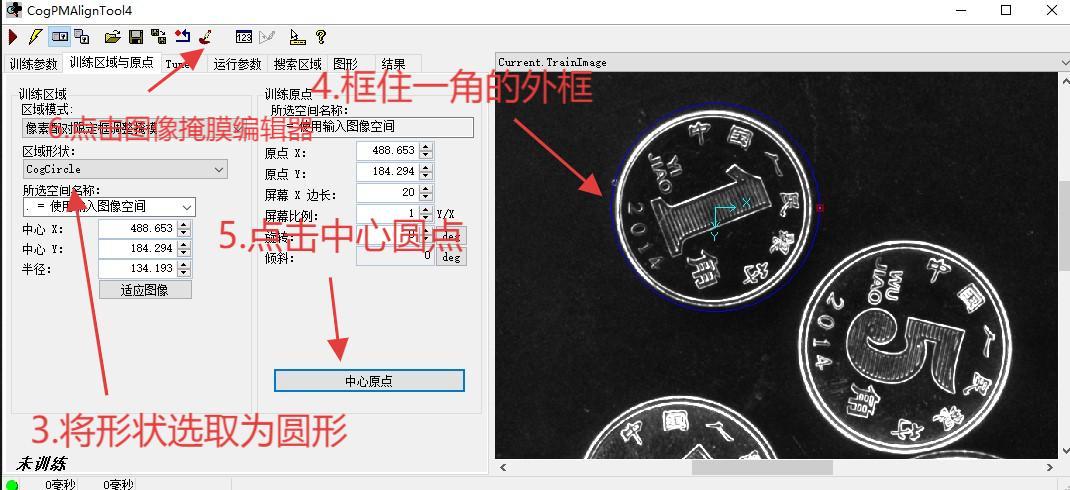

先对一毛的进行模板匹配,把图像的OutputImage与CogPMAlignTool的ImputImage连接,之后双击点开CogPMAlignTool进入模板匹配工具页面,点击抓取训练图像,之后进行模板匹配设置.  以下演示一毛的模板匹配,五毛的和一元的同理

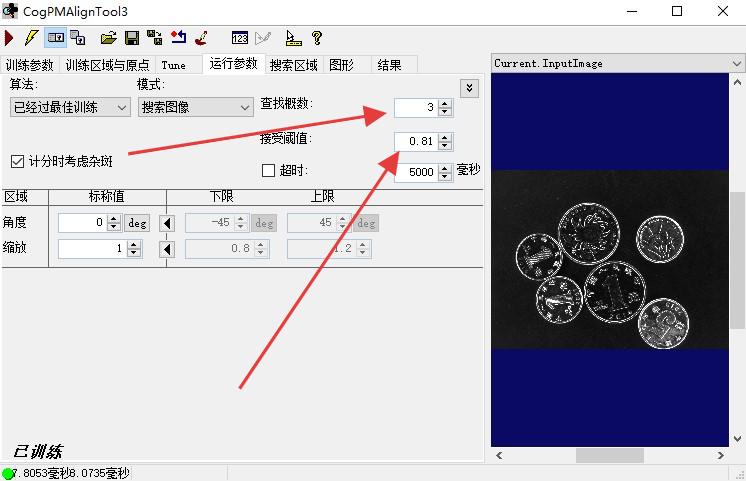

五角和一元的模板匹配与上面相同,参数如下(五角第一张,一元第二张):

以上为 一角 五角 一元的模板匹配,下面该计算总面值.

我们需要将一角五角一元的个数计算出来.

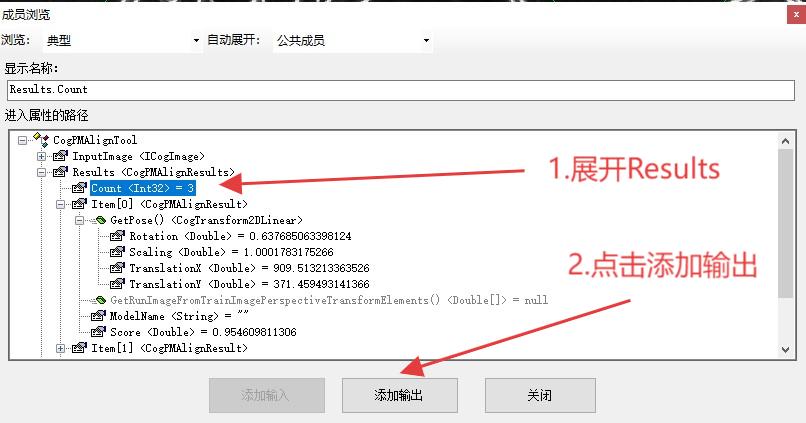

右键CogPMAlignTool1点击添加终端.

CogPMAlignTool2 和 CogPMAlignTool3也是如此.

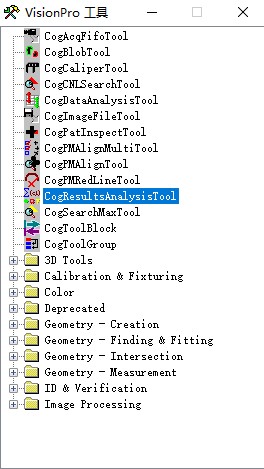

选取计算工具

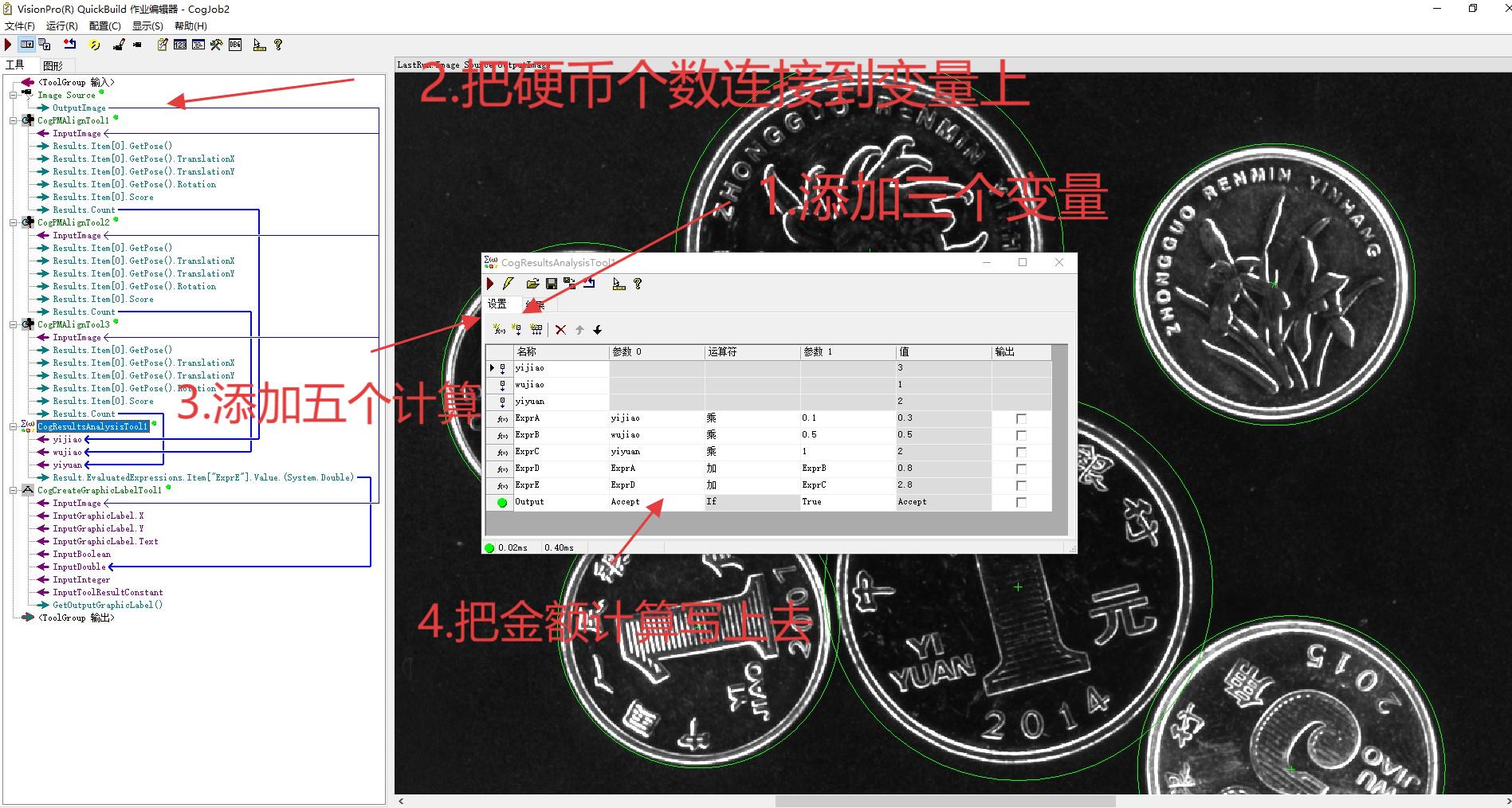

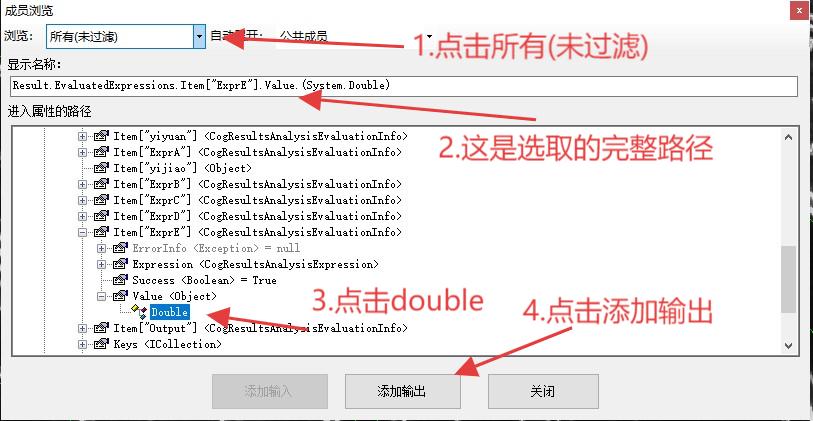

右键点击CogResultsAnalysisTool1,点击添加终端

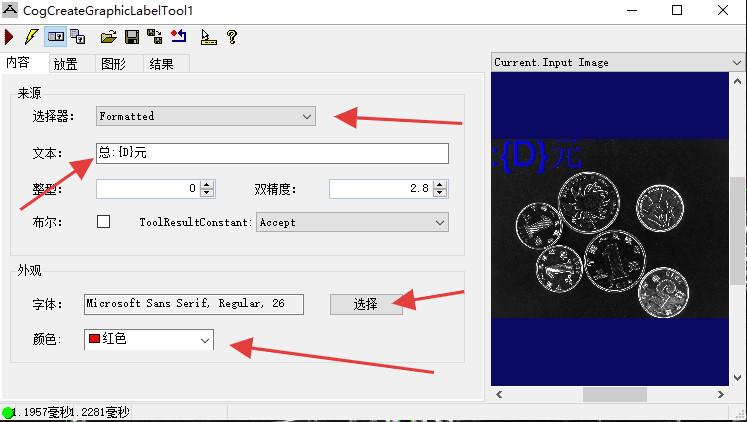

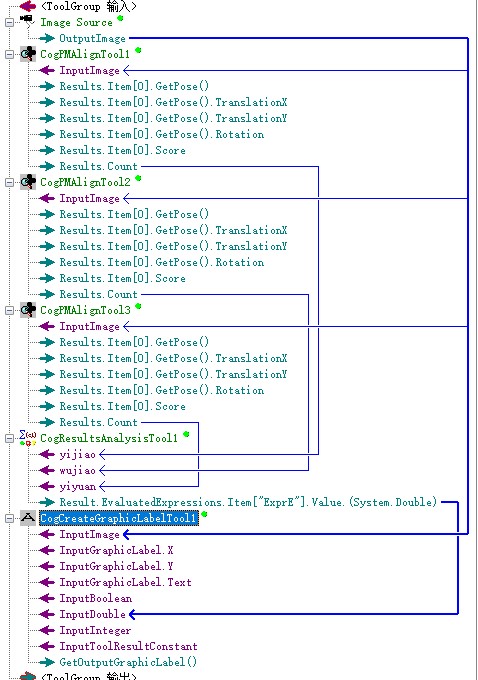

最后我们选取文字显示工具,将图片和数据连接与文字连接起来

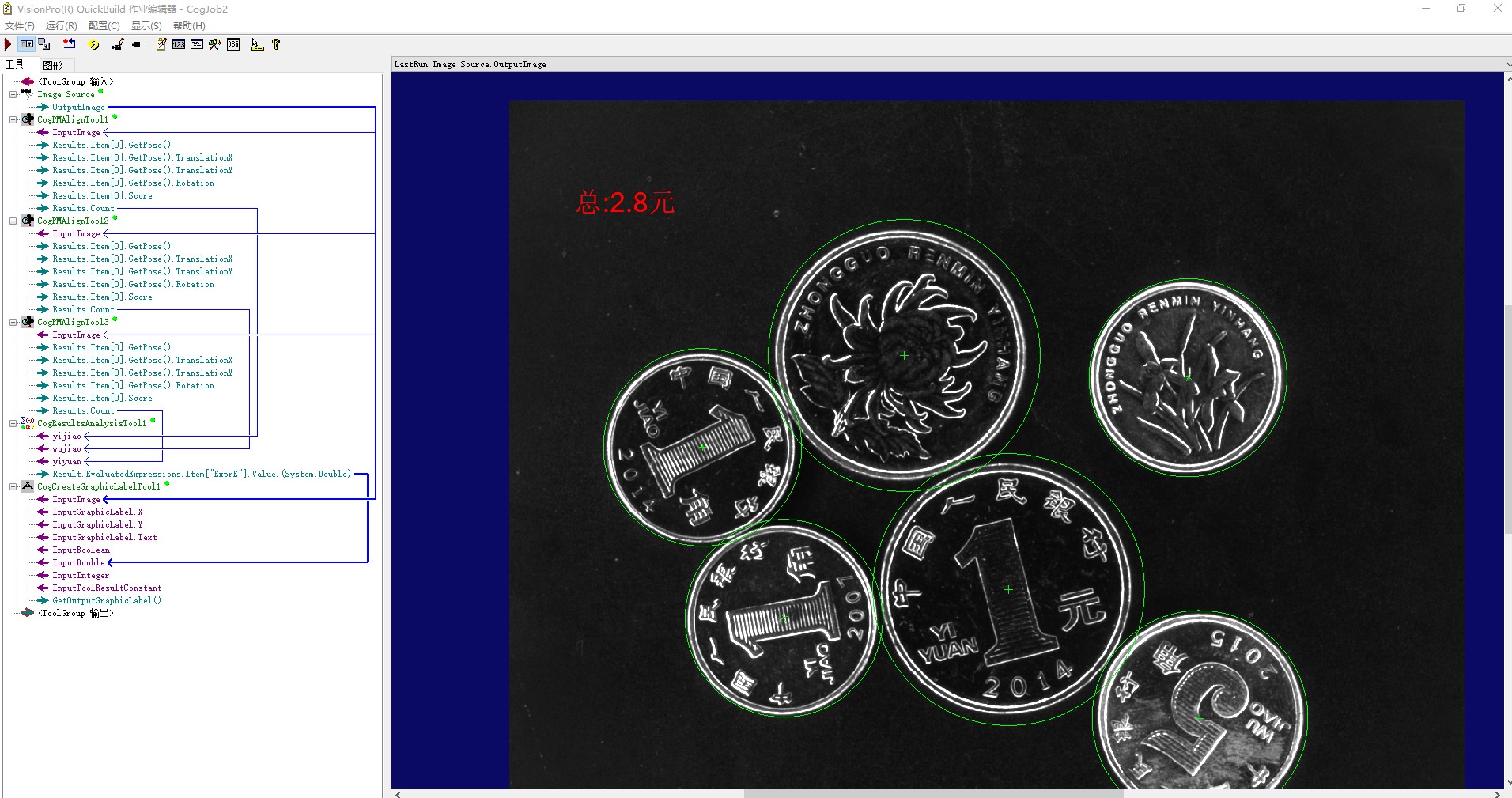

运行之后我们的数据就可以显示出来了
