摘要

随着共享经济的蓬勃发展和移动设备的广泛应用，共享充电宝作为解决移动设备电量不足问题的有效手段，正逐渐融入人们的日常生活。然而，共享充电宝的管理和运营面临着一系列挑战，如投放规划、租借管理、设备维护等。为了解决这些问题，本文提出了一种基于SSM（Spring、SpringMVC、MyBatis）框架的共享充电宝管理系统的设计与实现方案。

本文首先分析了共享充电宝管理系统的功能需求，包括充电宝的投放与回收、租借与归还、设备状态监控等核心功能。在此基础上，设计了系统的整体架构，包括前端展示层、后端服务层和数据库层。前端展示层负责提供用户友好的界面，展示充电宝的位置、状态等信息；后端服务层基于SSM框架实现业务逻辑处理，包括充电宝的租借管理、状态更新等；数据库层则负责存储和管理充电宝信息、用户信息以及租借记录等。

为了实现充电宝的高效管理和优质服务，本文采用了多种技术手段。通过GPS定位技术实现充电宝的精准投放和回收；利用租借记录和用户反馈进行充电宝使用情况的监控和优化；结合大数据分析为充电宝的投放策略提供决策支持。

经过实际部署和测试，本文所设计的基于SSM的共享充电宝管理系统表现出了良好的稳定性和实用性。该系统不仅提高了共享充电宝的运营效率，优化了用户的租借体验，还为充电宝的投放规划和设备维护提供了有力支持。本文的研究成果对于推动共享充电宝行业的智能化管理和服务质量的提升具有一定的参考价值。

关键词：SSM框架；共享充电宝管理系统；系统设计

Abstract

With the booming development of the sharing economy and the widespread application of mobile devices, shared power banks, as an effective means to solve the problem of insufficient power of mobile devices, are gradually integrating into people's daily lives. However, the management and operation of shared power banks face a series of challenges, such as deployment planning, rental management, and equipment maintenance. To address these issues, this article proposes a design and implementation scheme for a shared power bank management system based on the SSM (Spring, SpringMVC, MyBatis) framework.

This article first analyzes the functional requirements of the shared power bank management system, including core functions such as the placement and recycling of power banks, leasing and returning, and device status monitoring. On this basis, the overall architecture of the system was designed, including the front-end display layer, back-end service layer, and database layer. The front-end display layer is responsible for providing a user-friendly interface, displaying information such as the location and status of the power bank; The backend service layer implements business logic processing based on the SSM framework, including lease management and status updates of power banks; The database layer is responsible for storing and managing power bank information, user information, and rental records.

In order to achieve efficient management and high-quality service of power banks, this article adopts various technical means. Realize precise placement and recycling of power banks through GPS positioning technology; Monitor and optimize the usage of power banks using rental records and user feedback; Provide decision support for the investment strategy of power banks through big data analysis.

After actual deployment and testing, the SSM based shared power bank management system designed in this article has demonstrated good stability and practicality. This system not only improves the operational efficiency of shared power banks and optimizes the user rental experience, but also provides strong support for the deployment planning and equipment maintenance of power banks. The research results of this article have certain reference value for promoting intelligent management and improving service quality in the shared power bank industry.

Keywords: SSM framework; Shared power bank management system; system design

1 绪论

1.1 选题背景与意义

随着移动互联网的迅猛发展，智能手机、平板电脑等移动设备已成为人们生活中不可或缺的一部分。然而，移动设备的电量消耗问题一直是用户关注的焦点。共享充电宝作为一种新兴的充电解决方案，因其便捷性和高效性受到了广大用户的青睐。共享充电宝的投放、租借、归还等管理环节需要一套高效、智能的系统来支撑，以满足用户日益增长的需求和提供优质的服务体验。

通过共享充电宝管理系统，可以实现对充电宝的投放、租借、归还等全过程的自动化管理，减少人工干预，提高管理效率。系统还能够提供充电宝的实时位置、状态、租借信息等服务，方便用户快速找到并租借充电宝，提升用户的使用体验。

同时，通过收集和分析用户租借数据、充电宝使用数据等，可以为充电宝的投放策略、定价策略等提供决策支持，实现精细化运营。共享充电宝作为共享经济的一种新形式，其管理系统的设计与实现对于推动共享经济的发展、促进移动互联网与物联网的深度融合具有重要意义。

因此，本文选题“基于SSM的共享充电宝管理系统的设计与实现”具有重要的现实意义和应用价值。通过设计并实现一个高效、智能的共享充电宝管理系统，可以提高共享充电宝的运营效率、优化用户体验、实现数据驱动决策，并推动共享经济的发展和行业的进步。

1.2国内外研究现状

在国内，随着共享经济的发展和移动设备的普及，共享充电宝管理系统逐渐成为了研究的热点。目前，国内的研究主要集中在充电宝的投放策略、租借流程优化、用户行为分析等方面。一些研究者利用大数据分析和机器学习算法，对充电宝的使用情况进行预测和规划，以实现更高效的投放和管理。同时，国内的一些共享充电宝企业也在积极探索和实践，通过开发管理系统提升服务质量和用户体验。

在国外，共享充电宝管理系统的发展也备受关注。由于共享经济在国外发展较早，因此在共享充电宝管理系统的设计和实现上，国外的研究者和企业可能具有更为丰富的经验和先进的技术。他们可能更注重系统的稳定性、安全性和用户体验。此外，国外的研究还可能涉及到跨国运营、多语言支持等方面的挑战。

国内外在共享充电宝管理系统的研究与应用上均取得了一定的成果。国内的研究更注重实际应用和用户体验优化，而国外的研究可能更注重系统的稳定性和安全性。未来，随着技术的不断发展和用户需求的不断变化，共享充电宝管理系统的研究和应用将更加深入和广泛。通过借鉴国内外的成功经验和技术创新，我们可以进一步推动基于SSM的共享充电宝管理系统的发展和应用。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表平台的运维成本，开发成本不在此考虑。

目前该模式下的相关系统的数量日益增多，信息管理系统的平民化、普及化使用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下系统的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的JAVA语言能够迎合所有系统的搭建。开发这个共享充电宝管理系统的时候我采用了JAVA+SSM用以运行整体程序。

综上所述技术可行性也没有问题。

2.2 系统流程分析

2.2.1系统开发流程

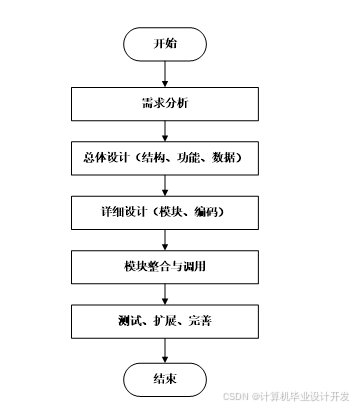

基于SSM的共享充电宝管理系统开发时，首先进行需求分析，进而对系统进行总体的设计规划，设计系统功能模块，数据库的选择等，本系统的开发流程如图2-1所示。

图2-1系统开发流程图

2.2.2 用户登录流程

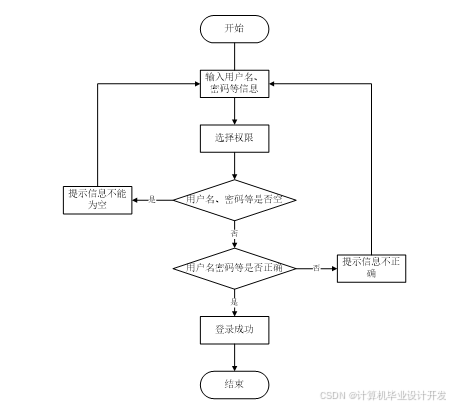

为了保证系统的安全性，要使用本系统对系统信息进行管理，必须先登陆到系统中。如图2-2所示。

图2-2 登录流程图

2.2.3 系统操作流程

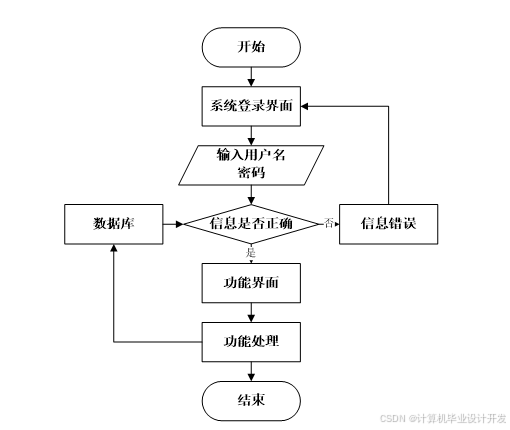

用户打开并进入系统后，会先显示登录界面，输入正确的用户名和密码，系统自动检测信息，若信息无误，则用户会进入系统功能界面，进行操作，否则会提示错误无法登录，操作流程如图2-3所示。

图2-3 系统操作流程图

2.2.4 添加信息流程

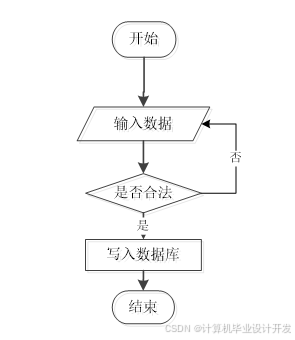

管理员可以对通知公告、合作商户等进行信息的添加，用户可以对自己权限内的信息进行添加，输入信息后，系统会自行验证输入的信息和数据，若信息正确，会将其添加到数据库内，若信息有误，则会提示重新输入信息，添加信息流程如图2-4所示。

图2-4 添加信息流程图

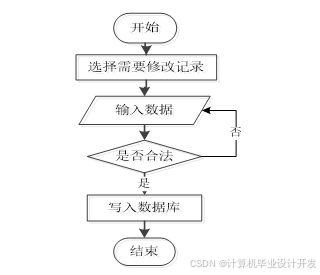

2.2.5 修改信息流程

管理员可以对通知公告、合作商户等进行的修改，用户可以对自己权限内的信息进行修改，首先进入修改信息界面，输入修改信息数据，系统进行数据的判断验证，修改信息合法则修改成功，信息更新至数据库，信息不合法则修改失败，重新输入。修改信息流程图如图2-5所示。

图2-5 修改信息流程图

2.2.6 删除信息流程

管理员可以对通知公告、合作商户等进行信息的删除，对要删除的信息进行选中后，点击删除按钮，系统会询问是否确定，若点击确定，则系统会删除掉选中的信息，并在数据库内对信息进行删除，删除信息流程图如图2-6所示。

图2-6 删除信息流程图

2.3 系统功能分析

2.3.1 功能性分析

按照基于SSM的共享充电宝管理系统的角色，系统划分为了普通用户模块、维护人员模块和管理员模块这两大部分。

1.普通用户功能：

登录注册：用户可以注册新账户，并使用已有账户登录系统。

首页：展示最新的通知公告、合作商户信息等内容。

通知公告：发布平台的通知公告，用户可以查看最新的系统通知和公告。

合作商户：展示合作商户的信息，包括充电宝放置位置、充电宝状态等。

我的账户：用户可以查看和编辑个人账户信息。

个人中心：

个人首页：展示个人信息和相关统计数据。

租赁订单：用户可以查看自己的充电宝租赁订单信息。

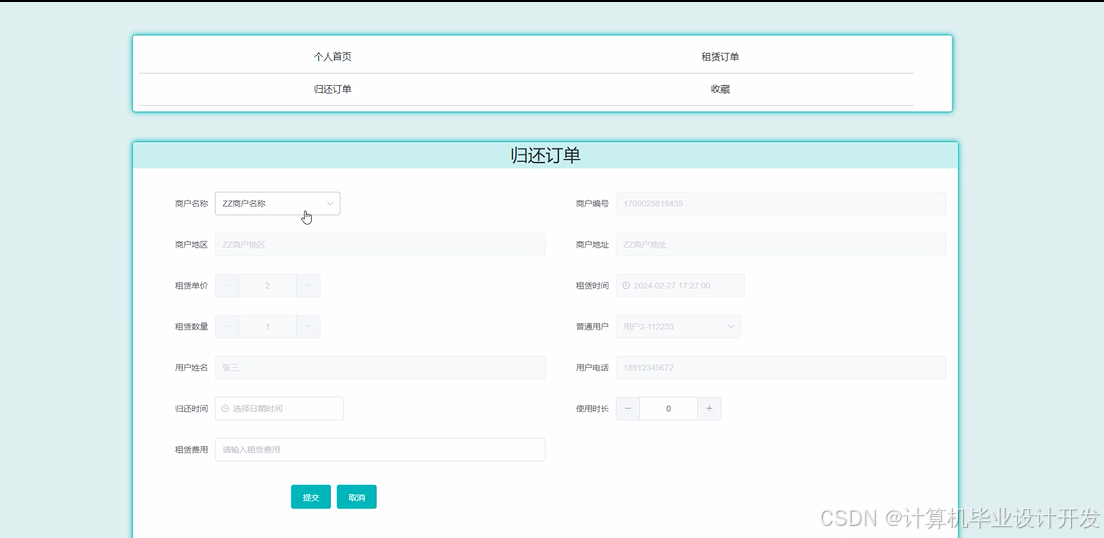

归还订单：用户可以查看自己的充电宝归还订单信息。

收藏：用户可以收藏感兴趣的合作商户信息。

2.管理员功能：

后台首页：管理员可以查看系统的整体情况，包括用户数量、订单数量等。

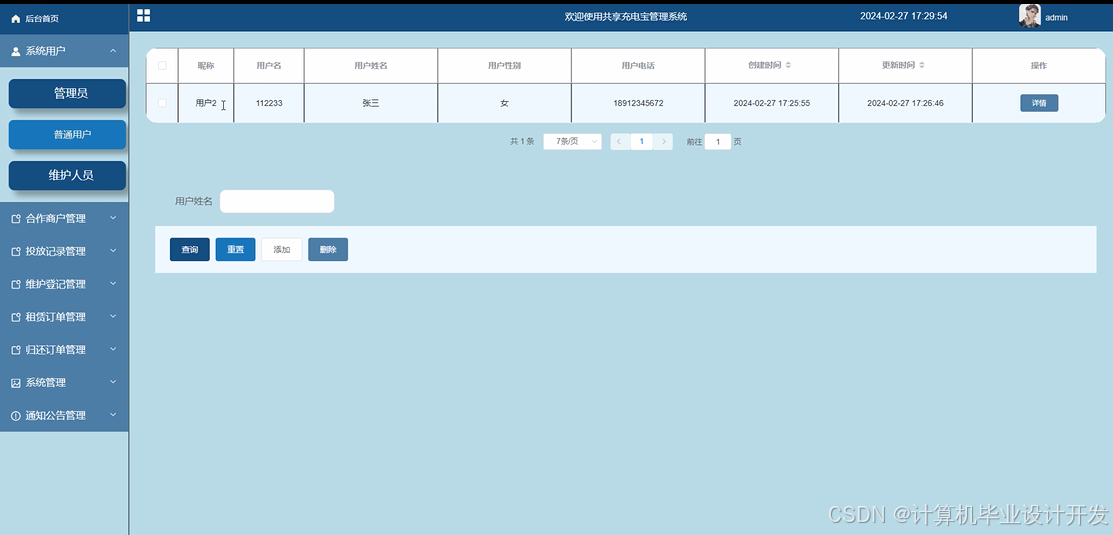

系统用户：管理员可以管理平台的用户信息，包括权限设置、账户管理等。

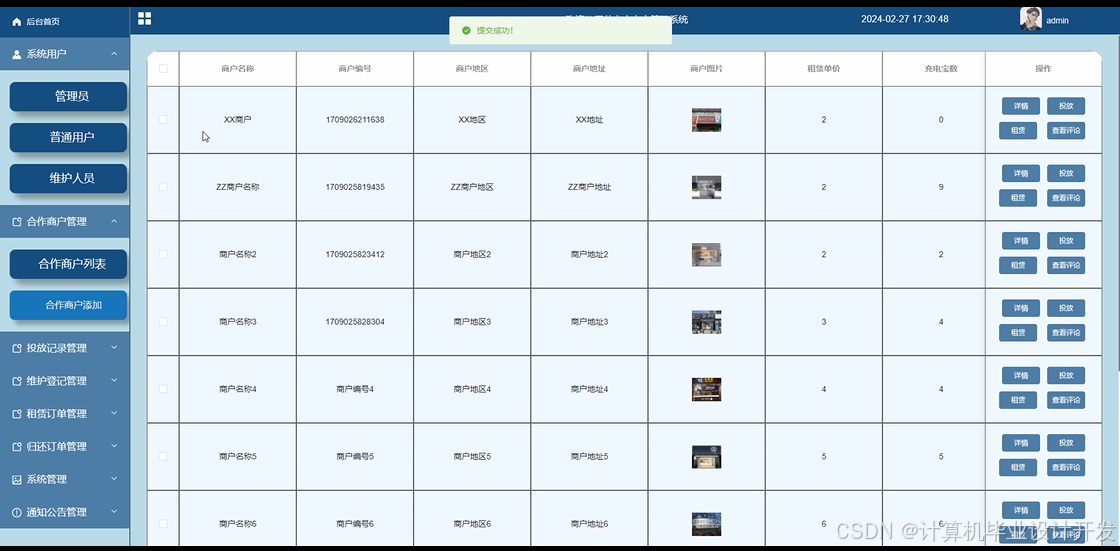

合作商户管理：管理员可以管理合作商户的信息，包括添加、编辑、删除等操作。

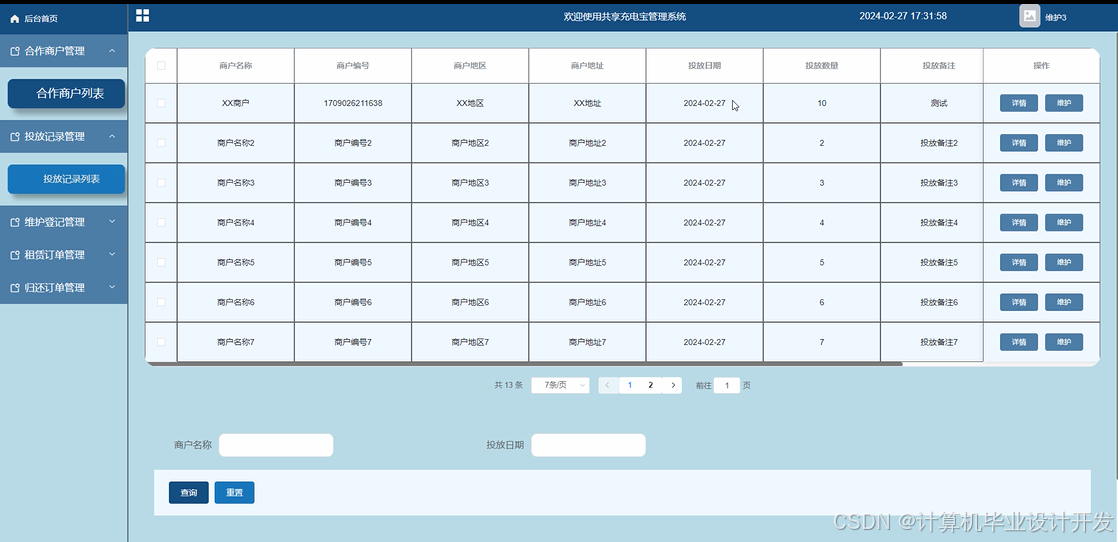

投放记录管理：管理员可以查看充电宝的投放记录和充电宝的状态信息。

维护登记管理：管理员可以管理充电宝的维护登记信息。

租赁订单管理：管理员可以管理用户的充电宝租赁订单信息，包括审核、处理等。

归还订单管理：管理员可以管理用户的充电宝归还订单信息，包括审核、处理等。

系统管理：管理员可以管理系统首页轮播图的展示内容。

通知公告管理：发布和管理系统的通知公告信息。

3.维护人员功能：

后台首页：维护人员可以查看系统的整体情况，包括充电宝状态、维护记录等。

合作商户管理：维护人员可以查看和管理合作商户的信息。

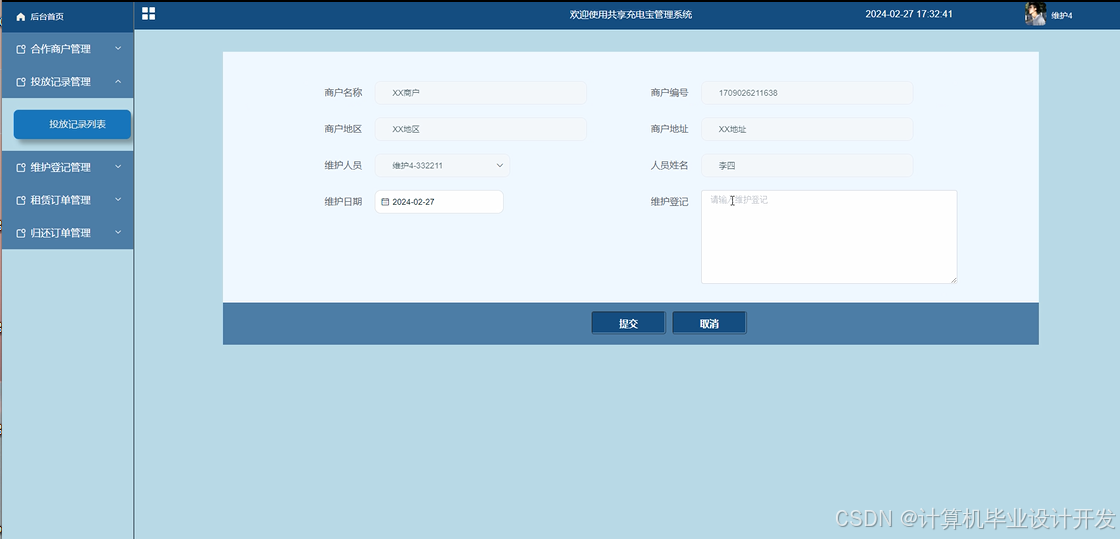

维护登记管理：维护人员可以进行充电宝的维护登记和管理。

以上功能需求分析将有助于设计和实现一个完善的共享充电宝管理系统，满足普通用户对充电宝租赁和归还的需求，同时为管理员和维护人员提供便捷的管理工具，以提高充电宝的管理和维护效率。

2.3.2 非功能性分析

基于SSM的共享充电宝管理系统的非功能性需求比如系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于SSM的共享充电宝管理系统非功能需求表

安全性	主要指基于SSM的共享充电宝管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于SSM的共享充电宝管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于SSM的共享充电宝管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于SSM的共享充电宝管理系统的页面展示内容进行操作，就可以了。
可维护性	基于SSM的共享充电宝管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

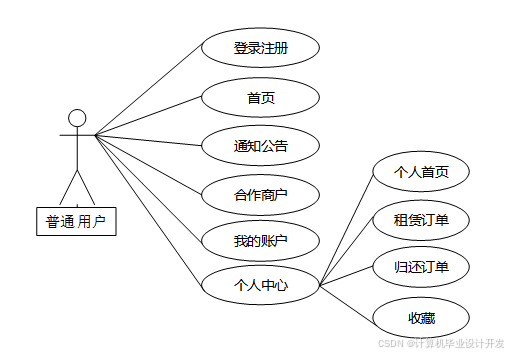

普通用户角色用例如图2-7所示。

图2-7普通用户角色用例图

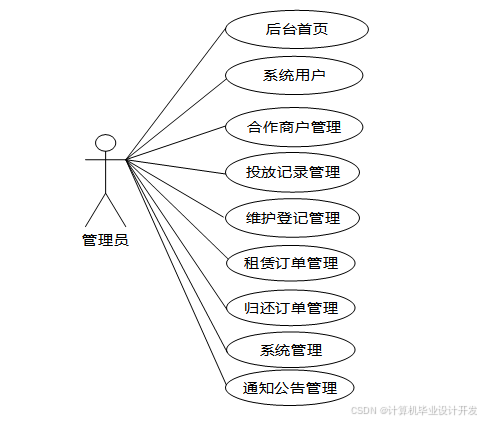

管理员是维护整个基于SSM的共享充电宝管理系统中所有数据信息的。管理员角色用例如图2-8所示。

图2-8基于SSM的共享充电宝管理系统管理员角色用例图

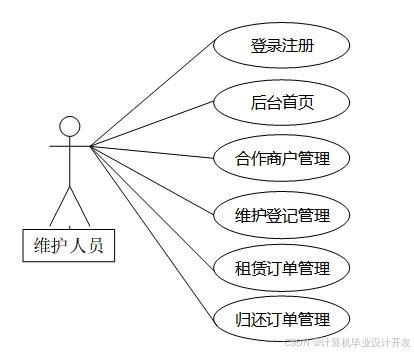

维护人员角色用例如图2-9所示。

图2-9普通用户角色用例图

2.5本章小结

本章主要通过对基于SSM的共享充电宝管理系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

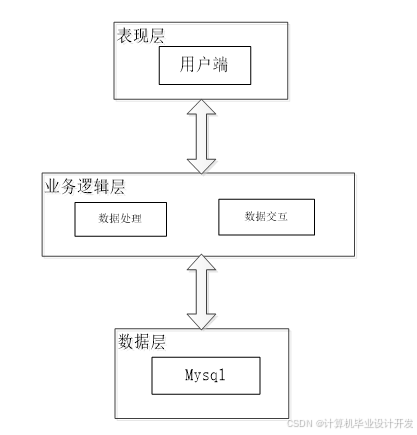

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的共享充电宝管理系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。基于SSM的共享充电宝管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

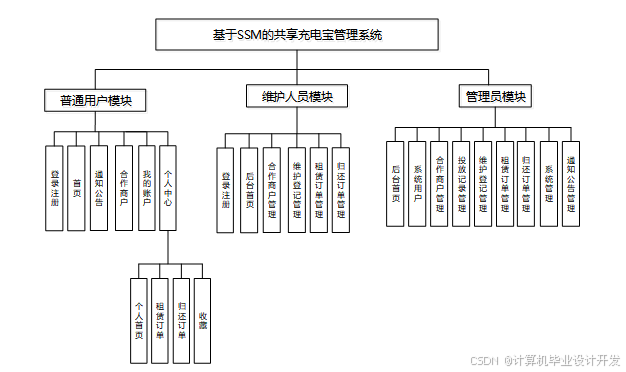

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

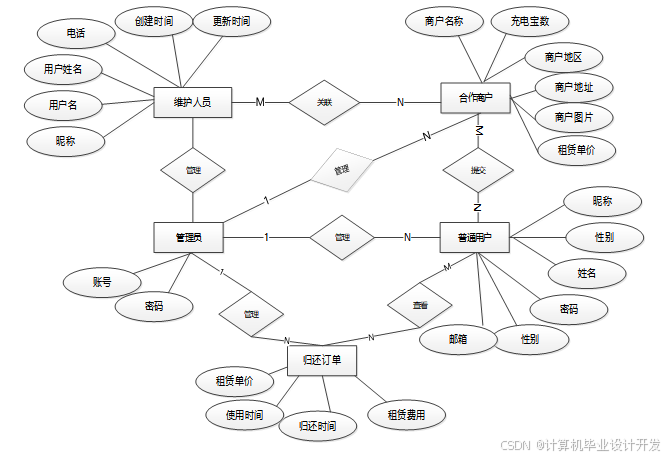

下面是整个基于SSM的共享充电宝管理系统中主要的数据库表总E-R实体关系图。

图3-3 基于SSM的共享充电宝管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于SSM的共享充电宝管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表advertising_records (投放记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	advertising_records_id	int	10	0	N	Y		投放记录ID
2	merchant_name	varchar	64	0	Y	N		商户名称
3	merchant_id	varchar	64	0	Y	N		商户编号
4	merchant_region	varchar	64	0	Y	N		商户地区
5	merchant_address	varchar	64	0	Y	N		商户地址
6	release_date	date	10	0	Y	N		投放日期
7	number_of_placements	int	10	0	Y	N	0	投放数量
8	posting_remarks	varchar	64	0	Y	N		投放备注
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表cooperative_merchants (合作商户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cooperative_merchants_id	int	10	0	N	Y		合作商户ID
2	merchant_name	varchar	64	0	N	N		商户名称
3	merchant_id	varchar	64	0	Y	N		商户编号
4	merchant_region	varchar	64	0	Y	N		商户地区
5	merchant_address	varchar	64	0	Y	N		商户地址
6	merchant_images	varchar	255	0	Y	N		商户图片
7	rental_unit_price	int	10	0	Y	N	0	租赁单价
8	number_of_power_banks	int	10	0	Y	N	0	充电宝数
9	details_introduction	text	65535	0	Y	N		详情简介
10	hits	int	10	0	N	N	0	点击数
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表lease_orders (租赁订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	lease_orders_id	int	10	0	N	Y		租赁订单ID
2	merchant_name	varchar	64	0	Y	N		商户名称
3	merchant_id	varchar	64	0	Y	N		商户编号
4	merchant_region	varchar	64	0	Y	N		商户地区
5	merchant_address	varchar	64	0	Y	N		商户地址
6	rental_unit_price	int	10	0	Y	N	0	租赁单价
7	lease_time	datetime	19	0	Y	N		租赁时间
8	number_of_leases	int	10	0	Y	N	0	租赁数量
9	regular_users	int	10	0	Y	N	0	普通用户
10	user_name	varchar	64	0	Y	N		用户姓名
11	user_phone_number	varchar	64	0	Y	N		用户电话
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表maintain_registration (维护登记)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	maintain_registration_id	int	10	0	N	Y		维护登记ID
2	merchant_name	varchar	64	0	Y	N		商户名称
3	merchant_id	varchar	64	0	Y	N		商户编号
4	merchant_region	varchar	64	0	Y	N		商户地区
5	merchant_address	varchar	64	0	Y	N		商户地址
6	maintenance_personnel	int	10	0	Y	N	0	维护人员
7	personnel_name	varchar	64	0	Y	N		人员姓名
8	maintenance_date	date	10	0	Y	N		维护日期
9	maintain_registration	text	65535	0	Y	N		维护登记
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表maintenance_personnel (维护人员)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	maintenance_personnel_id	int	10	0	N	Y		维护人员ID
2	personnel_name	varchar	64	0	Y	N		人员姓名
3	gender_of_personnel	varchar	64	0	Y	N		人员性别
4	personnel_phone_number	varchar	64	0	Y	N		人员电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表return_order (归还订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	return_order_id	int	10	0	N	Y		归还订单ID
2	merchant_name	varchar	64	0	Y	N		商户名称
3	merchant_id	varchar	64	0	Y	N		商户编号
4	merchant_region	varchar	64	0	Y	N		商户地区
5	merchant_address	varchar	64	0	Y	N		商户地址
6	rental_unit_price	int	10	0	Y	N	0	租赁单价
7	lease_time	datetime	19	0	Y	N		租赁时间
8	number_of_leases	int	10	0	Y	N	0	租赁数量
9	regular_users	int	10	0	Y	N	0	普通用户
10	user_name	varchar	64	0	Y	N		用户姓名
11	user_phone_number	varchar	64	0	Y	N		用户电话
12	return_time	datetime	19	0	Y	N		归还时间
13	usage_duration	int	10	0	Y	N	0	使用时长
14	rental_expenses	varchar	64	0	Y	N		租赁费用
15	pay_state	varchar	16	0	N	N	未支付	支付状态
16	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个基于SSM的共享充电宝管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

基于SSM的共享充电宝管理系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1前台用户功能模块

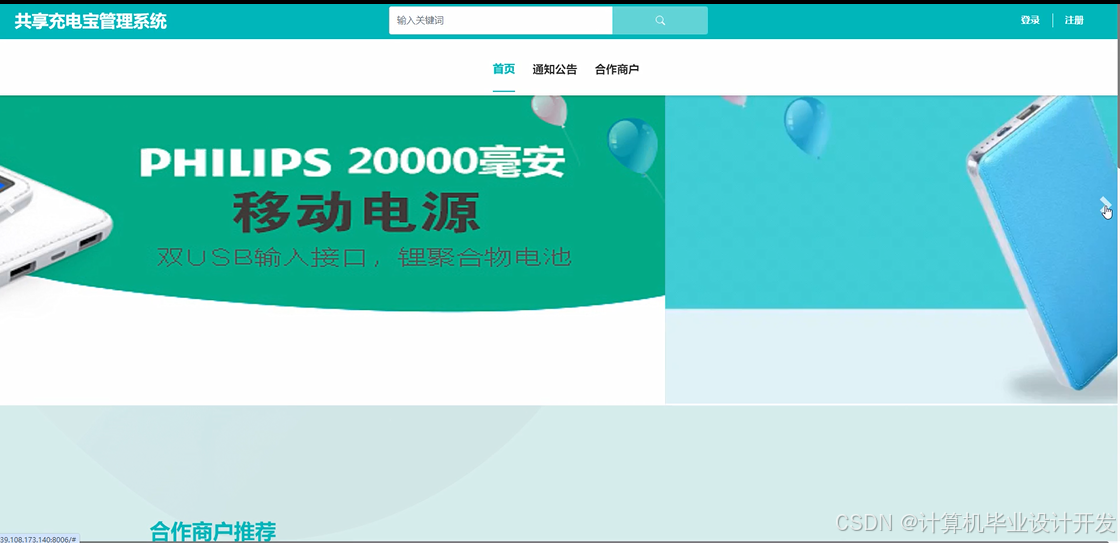

4.1.1 首页界面

当进入基于SSM的共享充电宝管理系统的时候，首先映入眼帘的是系统的导航栏，其主界面展示如下图4-1所示。

图4-1 首页界面图

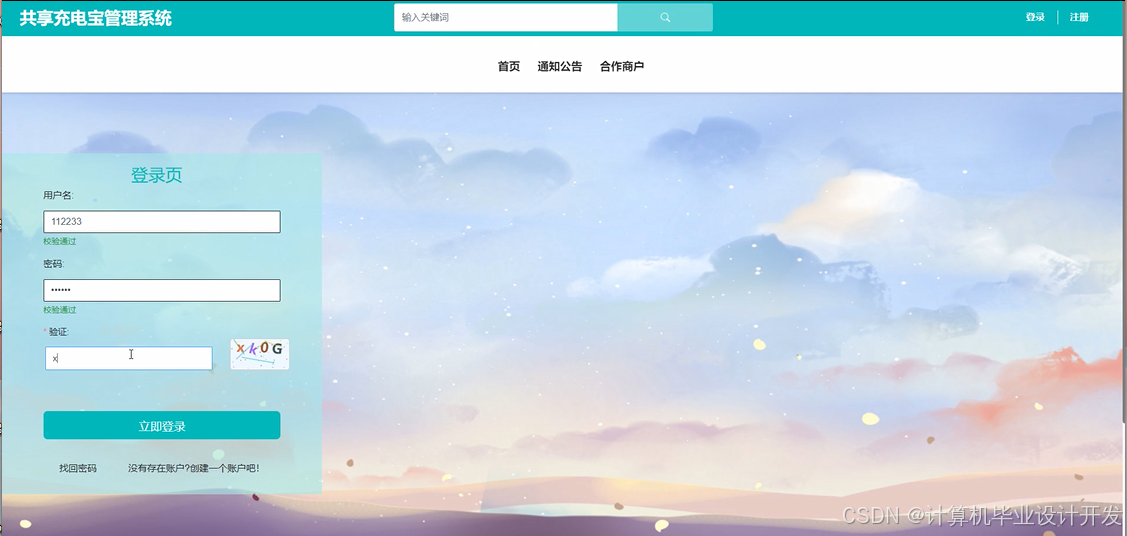

4.1.2 用户登录界面

基于SSM的共享充电宝管理系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于SSM的共享充电宝管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-2所示。

图4-2用户登录界面图

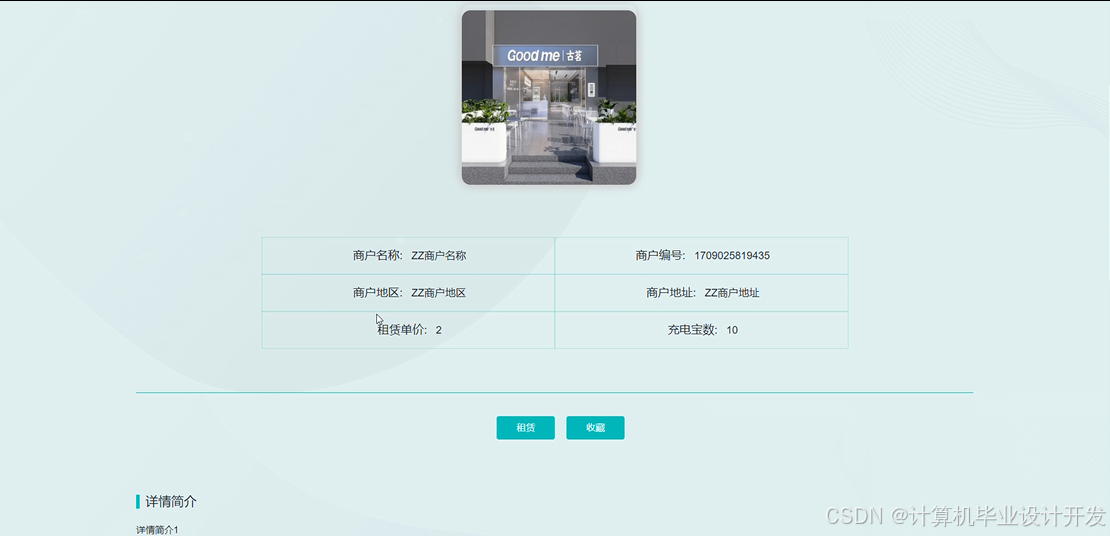

4.1.3 合作商户界面

当用户点击“合作商户”后，可以查看合作商户的详情信息，了解商户地址、充电宝数量、价格等，可以进行收藏、租赁等。界面如下图4-3所示。

图4-3合作商户详情界面图

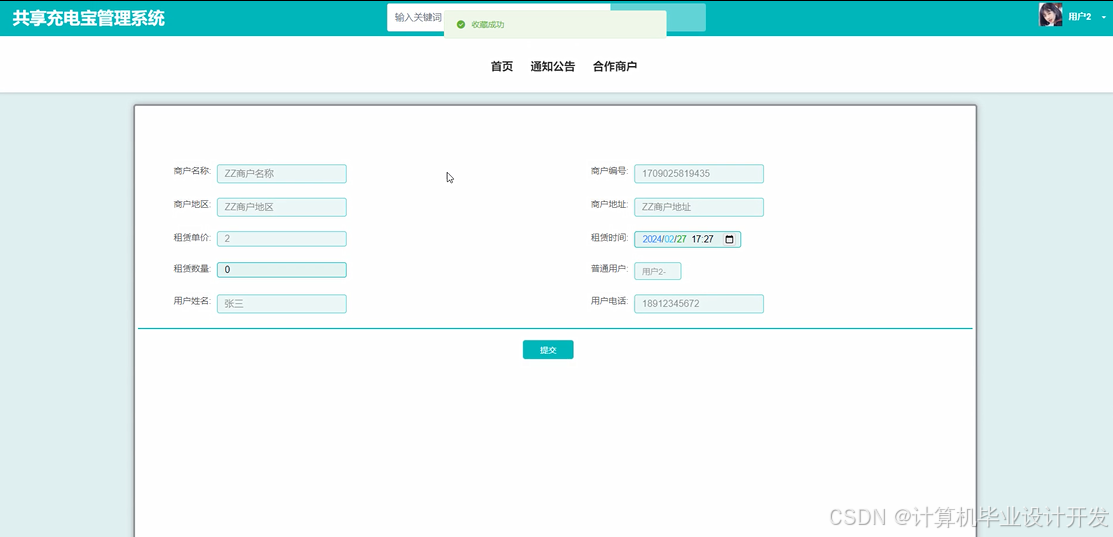

4.1.4 租赁界面

当用户在合作商户详情页面点击“租赁”后，可以提交充电宝的租赁信息，页面如图4-4所示。

图4-4 租赁界面图

4.1.5 归还订单界面

用户在个人中心点击“归还订单”，可以提交充电宝的归还信息，填写相关信息点击提交即可，还可查看归还订单历史记录，界面如下图所示。

图4-5归还订单界面图

4.1.6 租赁订单界面

用户在个人中心点击点击“租赁订单”后，可以查看自己的充电宝租赁订单信息。界面如下图所示。

图4-6租赁订单界面图

4.2维护人员功能模块

4.2.1 投放记录管理界面

当维护人员点击“投放记录管理”按钮后会进入投放记录列表，维护人员可以查看充电宝的投放记录，还可点击“维护”进行充电宝的维护登记。页面如图所示。

图4-10 投放记录列表界面图

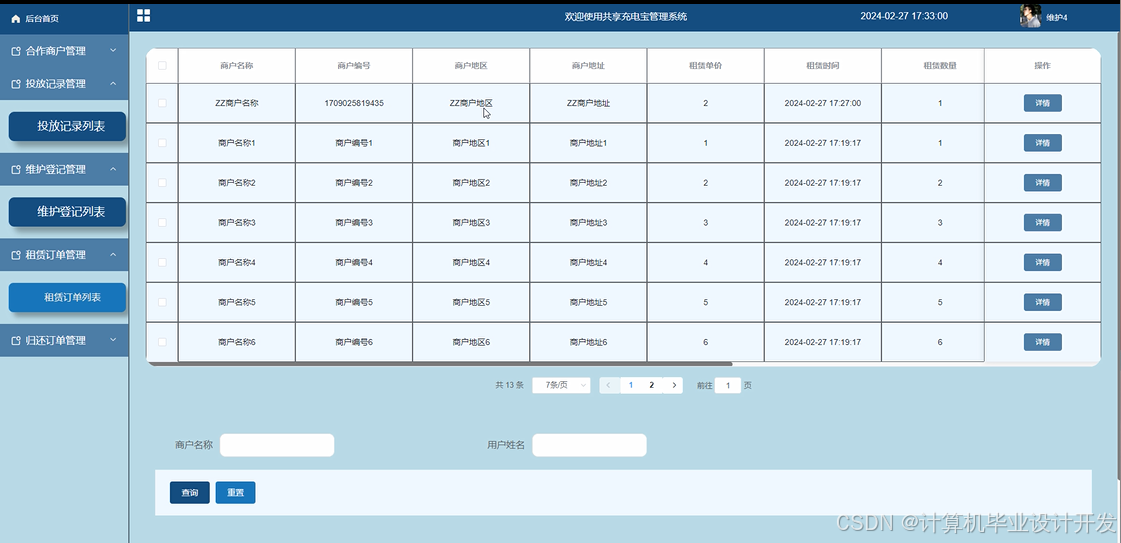

4.2.2 租赁订单管理界面

当维护人员点击“ 租赁订单管理”按钮后，可以查看用户的租赁订单信息，界面如下图4-11所示。

图4-11 租赁订单列表界面图

4.2.3 维护登记界面

当维护人员在投放记录列表页面点击“维护”按钮后会进入维护登记页面，维护人员可以进行充电宝的维护登记，界面如下图4-12所示。

图4-12维护登记界面图

4.3管理员功能模块

4.3.1 系统用户管理界面

基于SpringBoot的甜鱼闲置物品交易网站中的管理人员是可以对注册的普通用户、维护人员进行管理的，也可以对管理员进行管控。界面如下图4-13所示。

图4-13用户管理界面图

4.3.2 系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这一个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图4-14所示。

图4-14系统管理界面图

4.3.3 合作商户管理界面

管理员点击“合作商户管理”菜单，管理员可以合作商户信息进行增删改查等操作。界面如下图所示。

图4-15合作商户管理界面图

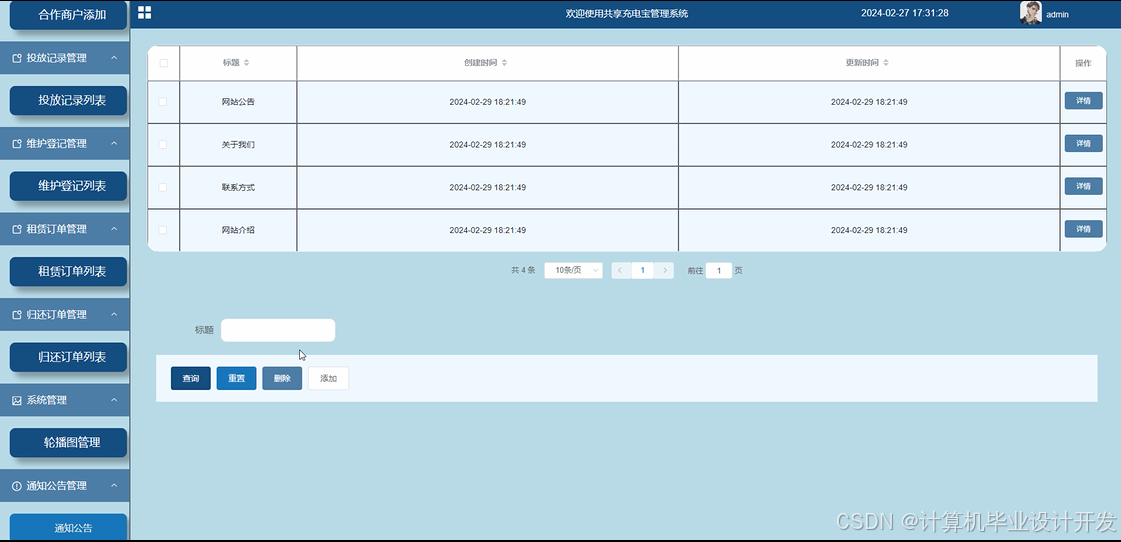

4.3.4 通知公告管理界面

管理员点击“通知公告管理”这个菜单，可以对系统中的通知和公告进行管理，包括通知和公告的编辑、删除等操作。通知公告管理界面如下图所示。

图4-16通知公告管理界面图

4.3.5 归还订单管理界面

管理员点击“归还订单管理”菜单，管理员可以管理用户的充电宝归还订单信息，包括审核、处理等。界面如下图所示。

图4-17归还订单列表界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、合作商户展示功能测试、合作商户添加、合作商户搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

合作商户查看功能测试：

表5-2合作商户查看功能测试表

用例名称	合作商户查看
目的	测试合作商户查看功能
前提	用户登录
测试流程	点击合作商户列表
预期结果	可以查看到所有合作商户
实际结果	实际结果与预期结果一致

管理员添加合作商户界面测试：

表5-3 管理员添加合作商户界面测试表

用例名称	合作商户添加测试用例
目的	测试合作商户添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击合作商户管理，然后点击合作商户添加，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的合作商户
实际结果	实际结果与预期结果一致

合作商户搜索功能测试：

表5-4合作商户搜索功能测试表

用例名称	合作商户搜索测试
目的	测试合作商户搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的合作商户
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写基于SSM的共享充电宝管理系统的测试用例，已经检测完毕用户登录模块、合作商户查看模块、合作商户添加模块、合作商户搜索模块、密码修改功能测试，通过这5大模块为基于SSM的共享充电宝管理系统的后期推广运营提供了强力的技术支撑。

结论

至此，基于SSM的共享充电宝管理系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如VUE、JAVA语言、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]粟梁.基于Java的汽车租赁管理系统[J].电脑编程技巧与维护,2024,(01):43-45+52.DOI:10.16184/j.cnki.comprg.2024.01.035.

[2]袁琳琳.计算机软件Java编程特点及技术分析[J].数字通信世界,2023,(12):87-89.

[3]马庆.计算机软件开发中JAVA编程语言的应用[J].山西电子技术,2023,(06):84-86+98.

[4]Li D ,Wang W ,Zhao Y .Intelligent Visual Representation for Java Code Data in the Field of Software Engineering Based on Remote Sensing Techniques[J].Electronics,2023,12(24):

[5]张国芳.Java编程语言在计算机软件开发中的应用方向分析[J].信息记录材料,2023,24(11):138-141.DOI:10.16009/j.cnki.cn13-1295/tq.2023.11.042.

[6]赵进步,袁慧.基于SSM框架的“云节”系统设计与实现[J].电脑编程技巧与维护,2023,(10):90-92.DOI:10.16184/j.cnki.comprg.2023.10.021.

[7]尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.

[8]袁琳琳.浅析Java语言在计算机软件开发中的应用[J].信息记录材料,2023,24(09):81-83.DOI:10.16009/j.cnki.cn13-1295/tq.2023.09.006.

[9]程书玲.基于SSM框架的健康管理系统的设计及实现[J].黑龙江科学,2023,14(08):140-143.

[10]Nikahat M ,Prachi G .Leveraging well-formedness and cognitive level classifiers for automatic question generation on Java technical passages using T5 transformer[J].International Journal of Information Technology,2023,15(4):1961-1973.

[11]张浩.SSM框架在Web应用开发中的设计与实现研究[J].电脑知识与技术,2023,19(08):52-54.DOI:10.14004/j.cnki.ckt.2023.0353.

[12]Surya H I P ,Imam B ,Wiwandari H .Land use change and precipitation implication to hydro-meteorological disasters in Central Java: an overview[J].International Journal of Disaster Resilience in the Built Environment,2023,14(1):100-114.

[13]常婉纶,谈姝辰,屈小娥等.基于SSM框架的二级学院教科研信息共享系统的设计与实现[J].电脑知识与技术,2022,18(34):39-41.DOI:10.14004/j.cnki.ckt.2022.2208.

[14]李亚君.基于SSM框架的B2C电子商城系统的设计与实现[D].合肥工业大学,2022.DOI:10.27101/d.cnki.ghfgu.2022.000313.

[15]唐小玲.基于SSM框架的资质管理系统开发解析[J].科学技术创新,2022,(26):80-83.

[16]邓棚友,梦充共享充电商户管理系统V1.0.重庆市,为梦充电(重庆)科技发展有限公司,2021-11-16.

[17]张文,方巍,贾雪磊.基于SSM框架的合租系统设计与实现[J].计算机技术与发展,2021,31(11):159-164.

[18]王江霖,黄彩霞,樊旭龙.基于SSM框架的网络资源共享平台的研究与实现[J].电脑知识与技术,2021,17(28):76-78.DOI:10.14004/j.cnki.ckt.2021.2999.

[19]曹华山.SSM框架在Web应用开发中的设计与实现[J].无线互联科技,2021,18(11):108-109.

[20]陈钊.SSM框架在Web应用开发中的设计与实现研究[J].电脑知识与技术,2021,17(10):226-227.DOI:10.14004/j.cnki.ckt.2021.1097..

致谢

转眼间，大学生用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
