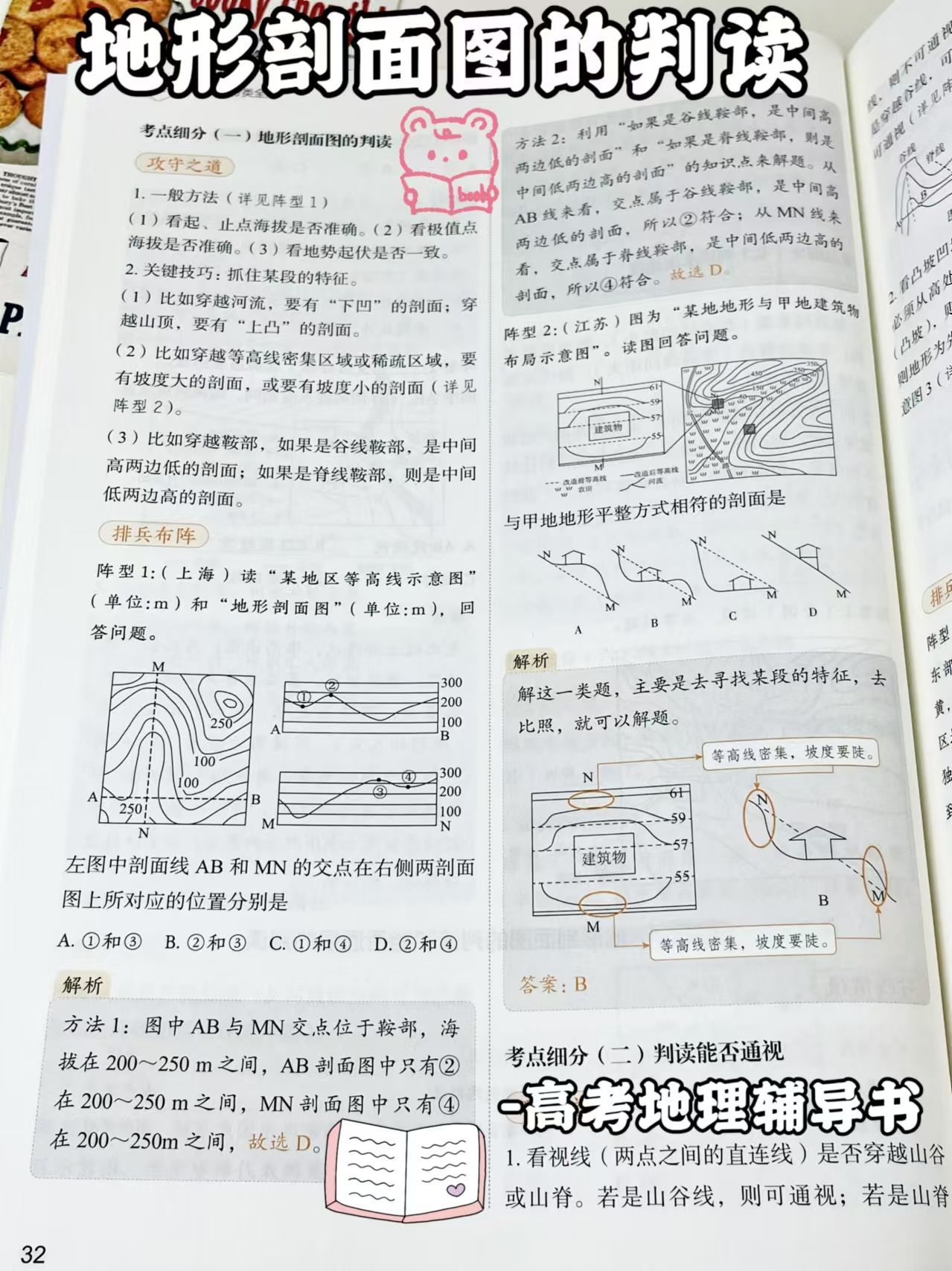

地形剖面图的判读-高考地理辅导书

1. 常规判读方法（具体图形请参考阵型1） （1）检查起点和终点的海拔标记是否准确。 （2）确认最高点和最低点的海拔读数是否正确。 （3）评估地势的起伏是否与等高线图相符合。

2. 核心技巧：关注特定段落的特征。 （1）例如，穿越河流时，剖面图应显示为“下凹”形态；穿越山顶时，剖面图应显示为“上凸”形态。 （2）例如，穿越等高线密集或稀疏区域时，剖面图应反映出较大的坡度或较小的坡度（具体图形请参考阵型2）。 （3）例如，穿越鞍部时，若为谷线鞍部，剖面图应呈现中间高两边低的特征；若为脊线鞍部，则剖面图应呈现中间低两边高的特征。
