四大空间
轿厢，层站，机房，井道及底坑
八大系统
曳引系统：该系统的主要功能是输出和传递动力，驱动电梯运行。它包括曳引机、曳引钢丝绳、导向轮和反绳轮等部件。
导向系统：该系统由导轨、导靴和导轨架组成，作用是限制轿厢和对重的活动自由度，确保它们只能沿着导轨做升降运动。
轿厢系统：轿厢是运送乘客或货物的部件，由轿厢架和轿厢体组成。轿厢架是轿厢体的承重机构，而轿厢体则包括厢底、轿厢壁、轿厢顶以及照明通风装置等。
门系统：门系统包括轿厢门、层门、开门机和联动机构等，主要功能是封住层站入口和轿厢入口，确保乘客和货物的安全进出。
重量平衡系统：该系统由对重和重量补偿装置组成，用于平衡轿厢的重量，确保电梯运行的平稳性。
电力拖动系统：该系统提供动力并控制电梯的速度，包括曳引电动机、供电系统、速度反馈装置和调速装置等。
电气控制系统：该系统对电梯的运行进行操纵和控制，包括操纵装置、位置显示装置、控制柜和平层装置等。
安全保护系统：该系统确保电梯的安全使用，包括限速器、安全钳、缓冲器和端站保护装置等，防止危及人身安全的事故发生。
这些系统共同协作，确保电梯能够安全、平稳地运行。
电梯八大系统概述
曳引系统：驱动电梯运行
导向系统：限制轿厢活动自由度
轿厢系统：运送乘客或货物
门系统：确保安全进出
重量平衡系统：保持电梯平稳运行
电力拖动系统：控制电梯速度
电气控制系统：操纵电梯运行
安全保护系统：防止事故发生

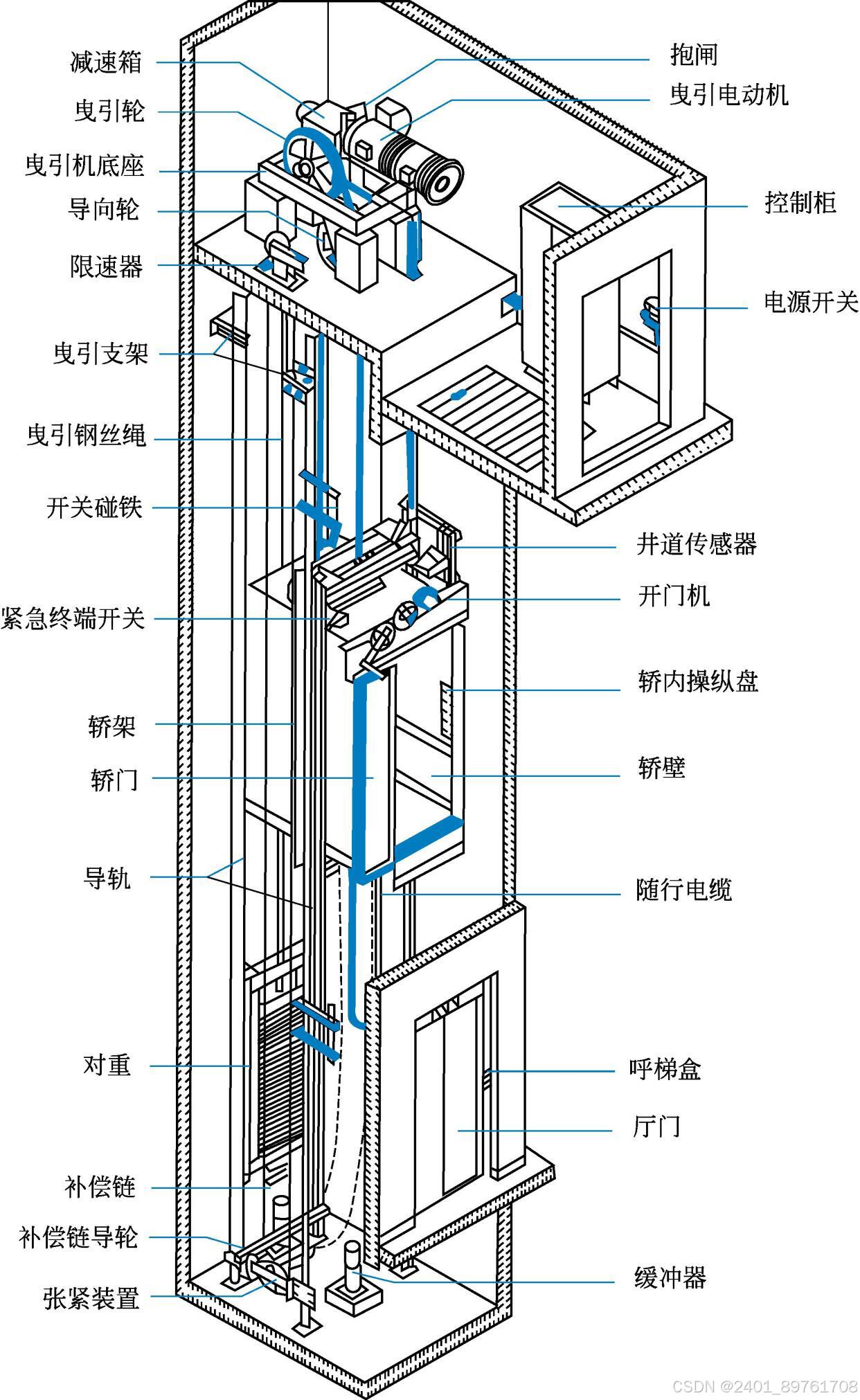

电梯结构图
电梯的结构组成
机房系统概述
机房是电梯的动力和控制中心，通常位于电梯井道的顶部或地下室。机房内装有曳引机、控制柜、限速器等重要设备。曳引机是电梯的动力源，通过钢丝绳和曳引轮带动电梯轿厢和对重上下运动；控制柜则是电梯的大脑，负责处理各种信号和控制电梯的运行；限速器则起到安全保护作用，当电梯速度超过设定值时，限速器会动作，切断电梯动力源，防止电梯超速运行。机房的设计还必须满足防火、防水、防震等安全要求。
井道与轿厢结构
井道是电梯的运动通道，一般由钢筋混凝土或钢结构构成。井道内除了电梯轨道和轿厢外，还装有导轨、缓冲器、对重等部件。导轨用来保证电梯轿厢在上下运动时的稳定性和平稳性；缓冲器则安装在井道底部，当电梯超速下降或发生其他异常情况时，缓冲器可以吸收电梯轿厢的冲击能量，减少乘客受到的伤害。
轿厢是电梯的乘客空间，也是电梯的主要承载部分。轿厢内装有控制按钮、显示屏、照明等设备，方便乘客操作和观察电梯的运行状态。轿厢通过曳引钢丝绳与机房内的曳引机相连，从而实现上下运动。
门系统介绍
门系统是电梯的进出口，由厅门和轿门组成。厅门是固定在井道壁上的门，轿门则是与轿厢相连的门。门系统通过联动机构实现厅门和轿门的同步开关，保证乘客的安全出入。门系统不仅具有防止人员和物品坠入井道的功能，还能防止井道内的物体与轿厢内的乘客和物品发生碰撞。
导轨与对重装置
导轨是电梯轿厢和对重装置在井道内做上下垂直运行的重要机件，作用类似火车的铁轨。国内电梯产品使用的导轨分T形导轨和空心导轨两种。导轨架是固定导轨的机件，固定在电梯井道内的墙壁上。导靴是确保轿厢和对重沿着导轨上下运行的装置，安装在轿架和对重架上。
对重装置位于井道内，通过曳引绳经曳引轮与轿厢连接。对重装置的作用是在电梯运行过程中，通过对重导靴在对重导轨上滑行，起平衡轿厢的作用。对重装置的总质量与电梯轿厢本身的净重和轿厢的额定载质量有关，由厂家在出厂时设计好，不允许随便改动。
曳引与传动系统
曳引系统是电梯运行的核心组成部分之一，通过曳引钢丝绳和反绳轮的组合，实现了电梯的上下运行。曳引钢丝绳用于将电梯轿厢或对重与曳引机架或承重梁相连。曳引机架或承重梁的设计和安装必须牢固可靠，以保证电梯的安全运行。导向轮和反绳轮用于引导曳引钢丝绳的运动方向，并构成不同的曳引绳传动比。传动比是曳引绳线速度与轿厢运行速度的比值，决定了电梯的运行速度和性能。
电气控制系统
电梯的电气控制系统由控制装置、操纵装置、平层装置、位置显示装置等部分组成，它的作用是对电梯的运行实行操纵和控制。平层装置是发出平层控制信号，使电梯轿厢准确平层的控制装置。位置显示装置是用来显示电梯所在楼层位置的轿内和厅门的指示灯，厅门指示灯还用尖头指示电梯的运行方向。电气控制系统还包括超速保护装置、超载保护装置等，确保电梯的安全运行。
安全保护装置
电梯的安全保护装置是确保电梯安全运行的重要组成部分，包括限速器、安全钳、上行超速保护装置、缓冲器、门锁装置等。限速器和安全钳在电梯超速时起作用，切断电梯动力源并夹住轿厢，防止电梯继续运行。缓冲器安装在井道底部，用于吸收电梯轿厢的冲击能量。门锁装置则确保厅门和轿门在关闭状态下能够锁定，防止乘客误操作或外部物体进入井道。
信号与通讯系统
电梯的信号与通讯系统包括控制器、通讯设备、紧急呼叫按钮、显示屏等组件。控制器是电梯通讯系统的核心，负责管理和处理各种指令和信息。通讯设备则将电梯内部的信息传递到外部，通常采用有线或无线通信方式。紧急呼叫按钮允许乘客在紧急情况下向外部发出求助信号，而显示屏则用于显示电梯的运行状态、楼层信息等。信号与通讯系统的设计和维护对于保障乘客安全至关重要。
电梯系统的详细介绍
曳引系统：包括曳引机等部件
导向系统：由导轨和导靴组成
轿厢系统：包括轿厢架和轿厢体
门系统：包括轿厢门和层门
重量平衡系统：由对重组成
电力拖动系统：包括电动机等
电气控制系统：包括控制柜等
安全保护系统：包括限速器等
电梯安全保护系统
限速器：防止超速运行
安全钳：防止坠落事故
缓冲器：吸收冲击能量
端站保护装置：防止越站运行
电梯维护与检修
定期检查曳引系统和导向系统
检查和调整轿厢系统
维护门系统和重量平衡系统
检查电力拖动系统和电气控制系统
电梯维护方法10个步骤
电梯维护的10个步骤如下：
检查电梯外观：检查电梯的外观是否有明显的损坏或污垢，如有必要进行清洁和维修。
检查电梯控制系统：确保按钮、指示灯和安全开关等设备的功能完好。
检查电梯机房：确保机房内的电气设备和机械设备正常运行，保持机房环境卫生良好。
检查电梯井道：检查井道墙面、照明和排水等是否正常。
清洁电梯井道：定期清洁井道内的墙面、门和底坑等，确保无杂物和污垢。
检查电梯导轨及配重系统：确保导轨和配重系统的运行正常和安全。
润滑电梯运行部件：对轴承、滑轮等运行部件进行润滑，确保电梯运行平稳。
检查紧固件：确保电梯内外的螺丝、螺母等紧固件牢固可靠。
检查安全装置：包括上、下限位开关、安全钳、紧急制动等，确保其功能正常和灵敏。
清洁电梯内部：定期清洁电梯内部，包括座舱、门和地板，确保乘客的舒适和卫生。
维护周期和记录管理：建议根据电梯的具体情况和制造商的维护手册进行操作。同时，应按照规定的维护周期进行维护保养，并保留相应的维护记录，以便日后参考和审查。
电梯维护的基本步骤包括以下内容：
清洁工作：清洁轿厢、电梯门、导轨等部位，确保没有灰尘和杂物。
检查电梯门系统：检查门的开关是否顺畅，门锁是否可靠，安全触板或光电感应器是否敏感。
检查驱动系统：检查钢丝绳、电机等部件，确保没有磨损或损坏。
检查安全装置：检查限速器、安全钳、缓冲器等安全装置，确保它们处于良好状态。
检查润滑系统：检查润滑油的油位和质量，必要时进行添加或更换。
检查轿厢平衡：确保轿厢的平衡状态，对重平衡系统正常工作。
测试运行：完成所有检查和维护后，进行电梯的测试运行。
视觉检查：保养开始时进行全面的视觉检查，注意轿厢、门系统、导轨等部位是否有损坏或异物。
电梯维护的具体内容：
机械部件维保：检查电梯轿厢的结构是否牢固，轿厢壁和地面是否平整，轿厢内的照明、通风、紧急呼叫等装置是否正常；检查电梯门的开关是否灵活，门锁装置是否可靠，门导轨和门套是否清洁、无变形；检查导轨的表面是否光滑，有无磨损、变形等情况，导轨的固定螺栓是否松动；检查钢丝绳的张力是否均匀，有无断丝、磨损等情况，钢丝绳的绳头固定是否牢固；检查缓冲器的性能是否正常，缓冲器的固定是否牢固。
电气部件维保：检查控制柜内的电器元件是否正常，接线是否牢固，控制柜的通风、散热是否良好；检查电动机的运行是否正常。
电梯检修主要内容
机械部件检查
- 目的：识别并修复可能导致电梯运行异常的机械磨损或损坏。
- 内容：包括但不限于曳引机、减速器、制动器、限速器、缓冲器、对重装置及轿厢框架等关键部件的磨损情况检查，确保各部件连接紧固，无明显裂纹或变形。
电气系统检测
- 目的：保障电梯电气控制回路的安全可靠。
- 内容：检查电缆、接线端子、接触器、继电器、变频器等电气元件的绝缘性能与运行状态，确认无短路、断路现象，并对电气控制系统进行功能测试。
安全装置校验
- 目的：确保电梯在各种紧急情况下能够迅速响应，保护乘客安全。
- 内容：校验限速器-安全钳联动装置、门锁装置、上行超速保护装置、超载保护装置及紧急停止按钮等安全装置的有效性，确保其能在规定条件下正确动作。
控制系统评估
- 目的：评估电梯控制系统的逻辑正确性与运行效率。
- 内容：通过模拟运行、信号追踪等手段，检查电梯楼层召唤、轿厢内指令、运行方向控制等功能的准确性，优化控制程序，提高运行效率。
轨道与导靴调整
- 目的：保持电梯运行的平稳性与精确度。
- 内容：检查导轨的垂直度、平行度及表面状况，调整导靴间隙，确保电梯沿导轨运行时无明显晃动或卡顿现象。
门系统运行测试
- 目的：确保电梯门开启、关闭动作的安全与顺畅。
- 内容：测试层门与轿厢门的联动机制，检查门锁的锁闭力与解锁可靠性，以及门防夹保护装置的有效性，确保门系统在紧急情况下能够迅速开启。
应急功能验证
- 目的：检验电梯在紧急情况下的自救能力。
- 内容：模拟停电、火灾等紧急情况，验证电梯自动平层、应急照明、对讲通讯等应急功能的正常运作。
清洁与润滑维护
- 目的：延长电梯使用寿命，提升乘坐舒适度。
- 内容：定期对电梯机房、轿厢、井道、轨道等进行清洁，去除油污、灰尘；对导轨、导靴、滑轮等运动部件进行适当润滑，减少磨损与噪音。
