CAD图纸5大常用测量功能，直击工程结算难题！

又到年底，许多施工单位到了最后的重要环节：竣工结算！在竣工结算中，核对工程量至关重要，这直接关系到各方的经济利益。

核对工程量需要根据工程图纸和实际完成的工程量进行核对，确保工程量的准确性。那么，精准的测量数据就是结算标准依据。

常用测量功能汇总

CAD快速看图提供了许多便捷、精准的测量功能。比如：连续测量、面积（含弧线）、测量填充面积等。接下来，我们就来这说说这些常用测量功能的应用场景和使用方法！助力大家完成年底的结算任务。

官网：CAD快速看图官方网站 - 愿天下没有看不了的图纸CAD快速看图，是广联达旗下的CAD看图软件，开图迅速，小巧方便，支持各个版本DWG图纸、天正图纸直接查看。图纸对比、图形识别、连续测量、提取文字、提取表格、布局转模型、天正转T3、图纸分割、面积偏移、图纸编辑、全平台同步......强大功能一应俱全！https://cad.everdrawing.com/?from=CSDN

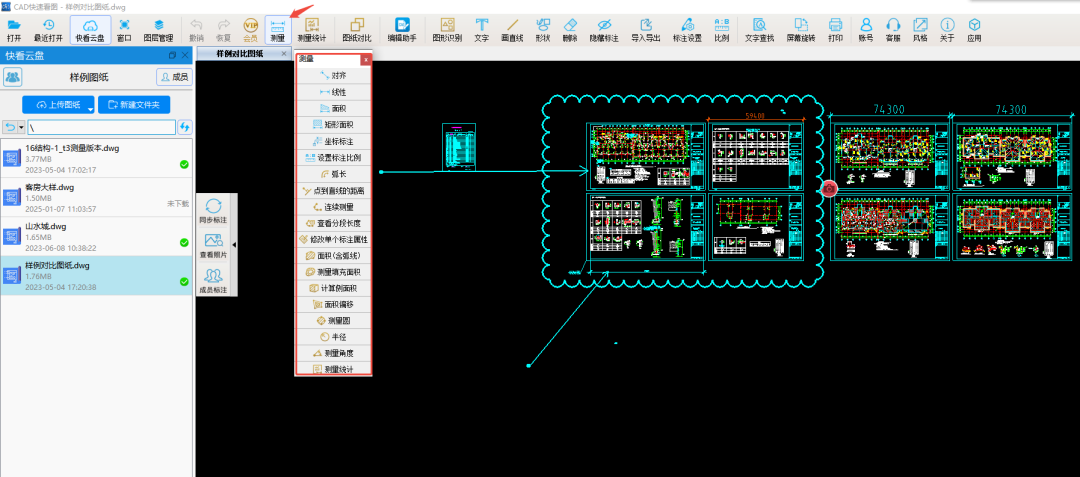

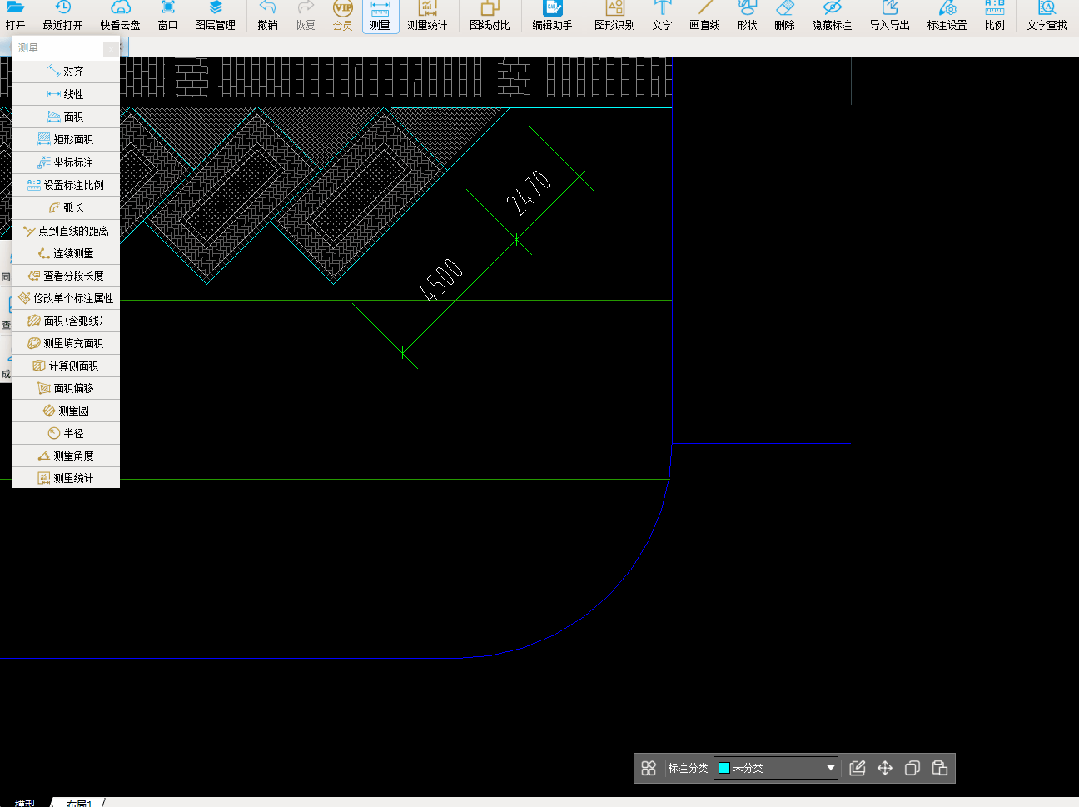

首先我们需要打开图纸，然后点击工具栏中的测量按钮。左侧会出现测量工具栏，里面包含了所有的测量功能。

​

（1）连续测量

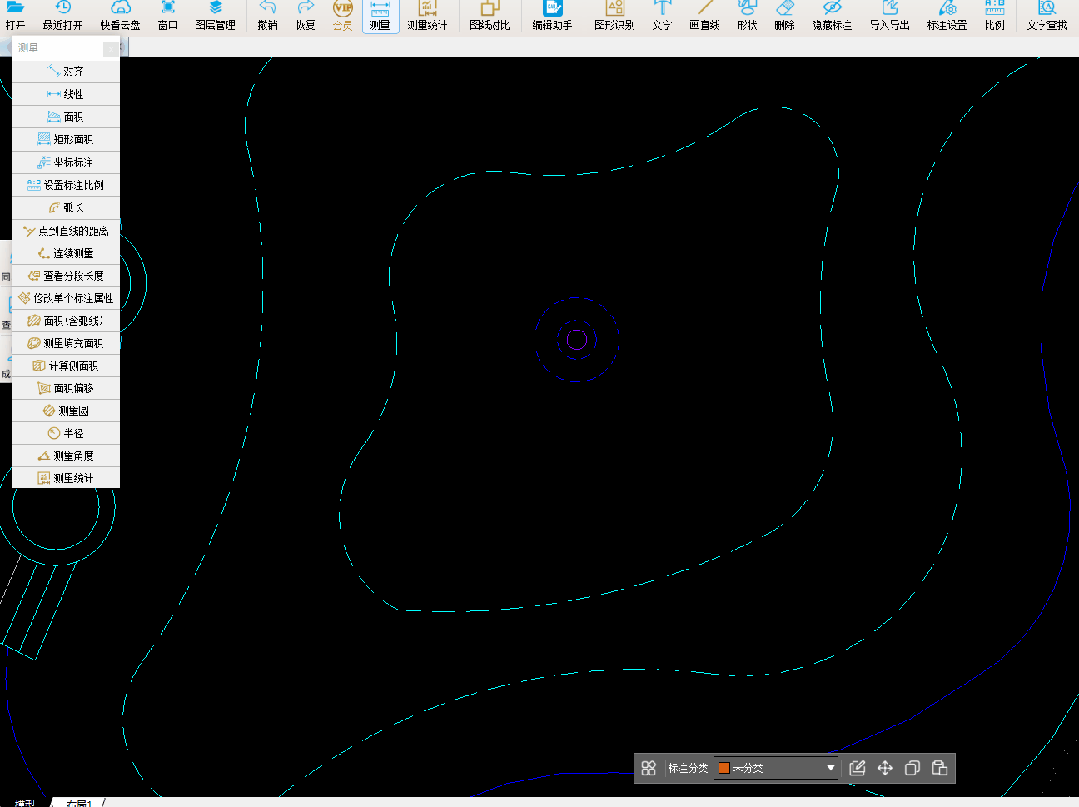

连续测量可以测量弧线或者直线与弧线组成的线条长度，并且能查看分段长度。

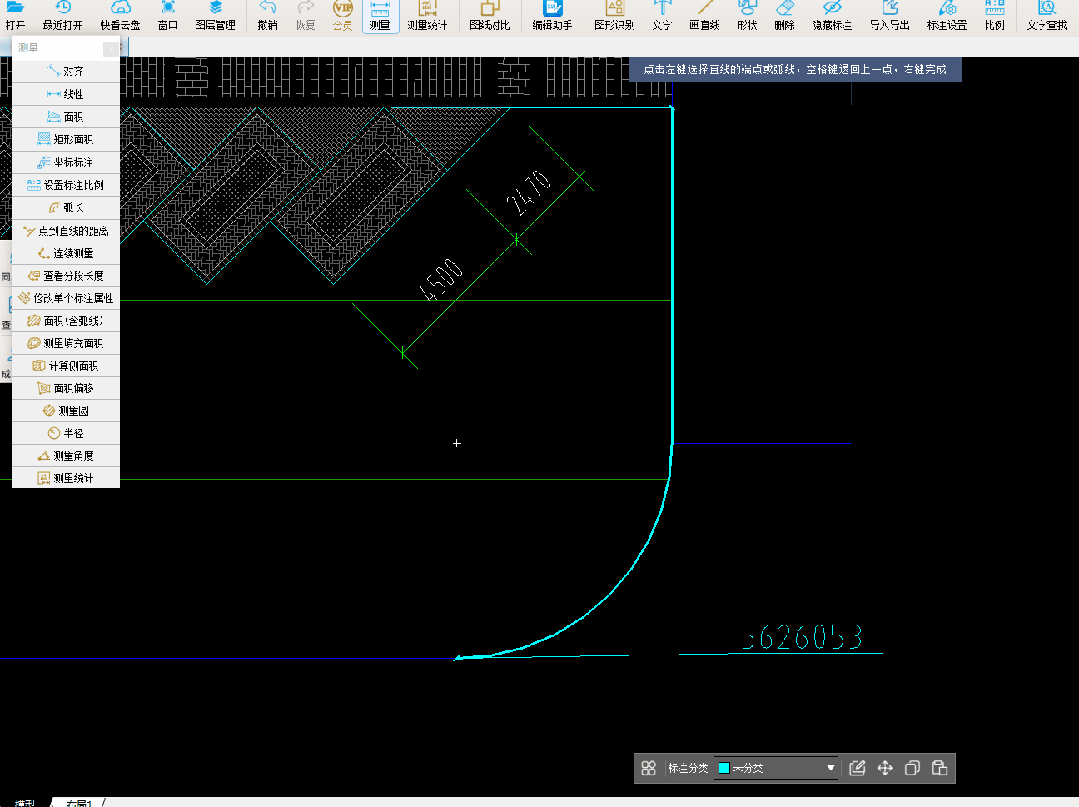

首先点击左键选择直线的端点，在端点处鼠标会自动识别为黄色方块；若遇到弧线，需要点击弧线本身，鼠标会自动识别为白色“回”字，点击右键，测量结束。

​

若需要查看测量的分段长度，点击左侧工具栏查看分段长度，选择标注内容，即可显示。

​

（2）面积（含弧线）

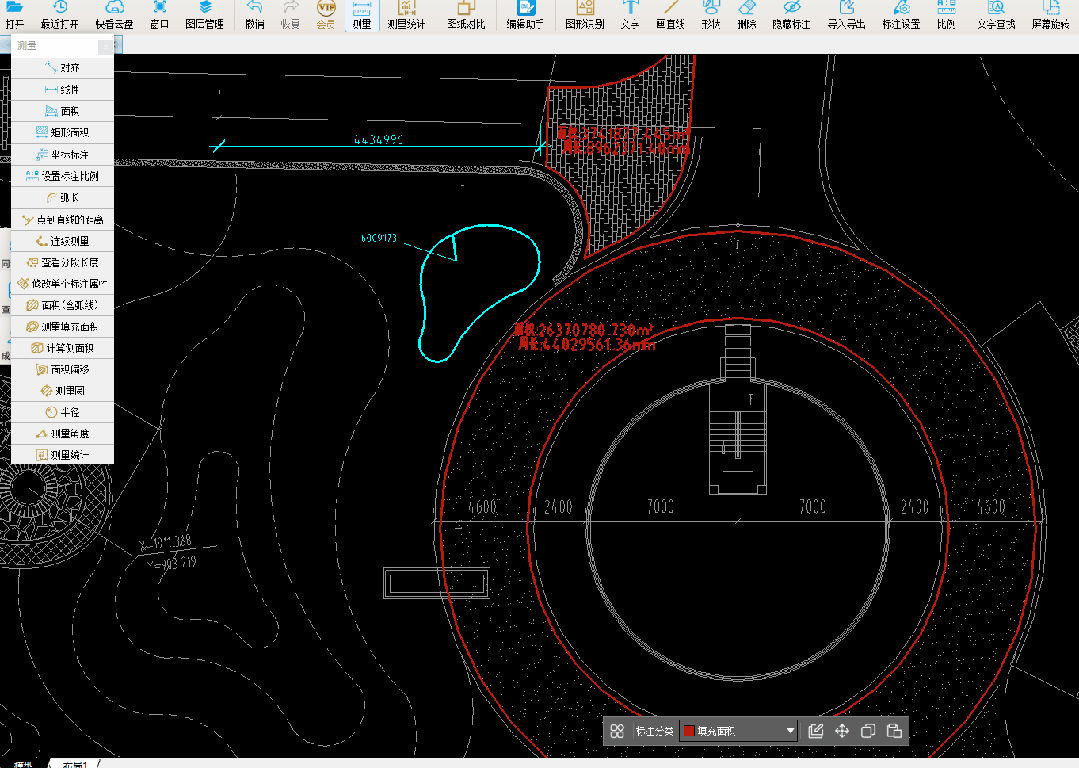

面积（含弧线）功能可以测量弧线或者直线与弧线组成的异形面积，也可以测量规则图形的面积。

点击面积（含弧线）功能，与连续测量使用方法一致，遇到弧线需要将鼠标放置到弧线上面，碰到直线需要点击直线端点。点击右键，选择标注设置可将面积数值按照㎡来显示。

​

（3）测量填充面积

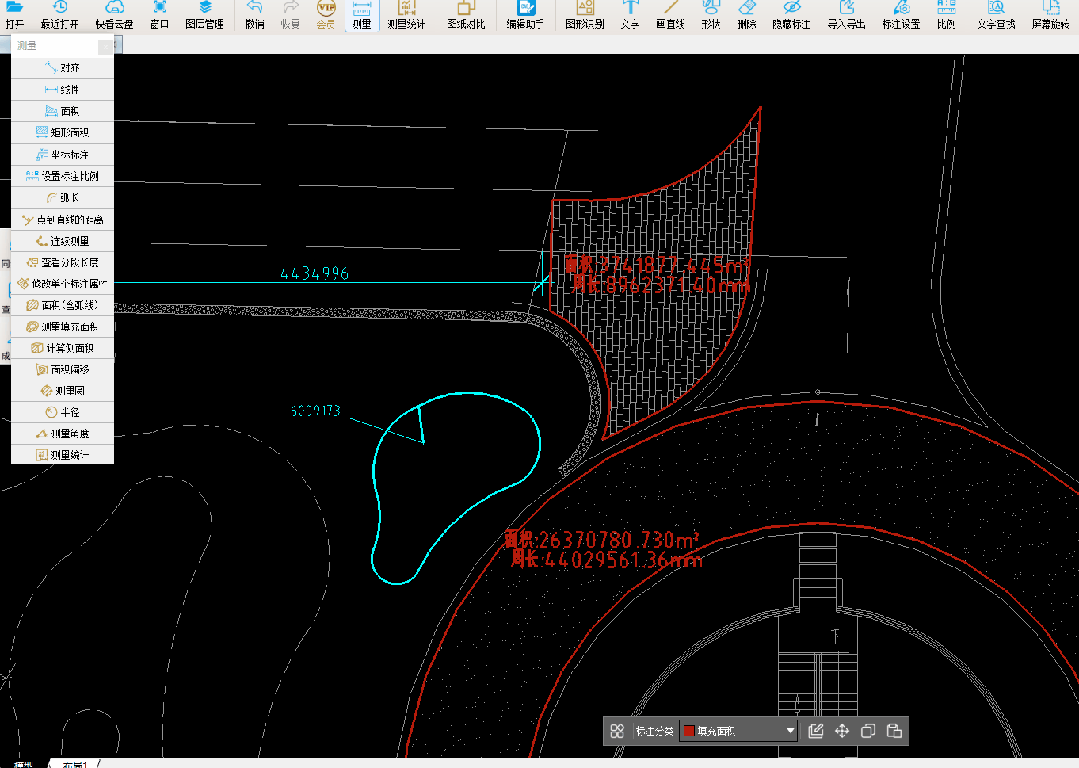

遇到非常复杂的形状，尤其图纸不规范时，测量面积难上难。但是，使用测量填充面积功能，一整片的填充面积可以一键识别！

只需选定右侧-测量填充面积功能，点击填充图案，鼠标变成“回”字后可得到填充面积。

​

测量统计重磅出击

千辛万苦的测量工作终于结束，后续的数据统计更是结算任务的重中之重，若记录出现偏差又要重算。硬核的工具—测量统计重磅出击，测量的面积、长度，全部自动一秒统计。

（4）标注分类

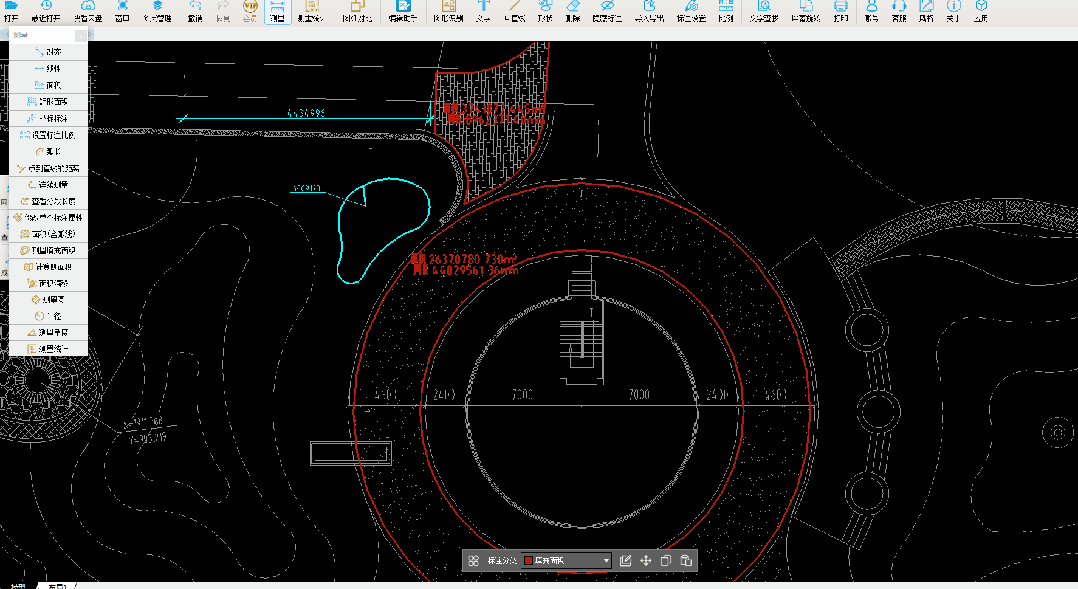

首先，点击下方标注分类功能，使用红色表示不同类型的面积，使用蓝色来表示长度。

​

如果测量前没有设置分类，点右键批量修改标注属性按钮，可以框选和点选标注，统一修改分类和颜色。

​

（5）测量统计

最后，点击测量统计按钮，选择按照标注颜色进行过滤可快速汇该分类下的总长度/面积，最后点击导出表格到Excel，就能进行二次计算啦。

​

这样既能分类汇总长度面积，又能直接查看标注名称，再也不怕标注太多汇总计算有遗漏了！

正为结算而头大的小伙伴，用上这些实用的功能再也不犯愁！
