cad不同比例图纸合并

两张图纸比例不一致，合并时一大一小，本次以CAD快速看图为例，教您如何将cad不同比例图纸合并。

具体步骤如下：

1、首先将两张图纸合并，双击桌面上的“编辑助手”图标2次，分别打开2个图纸文件

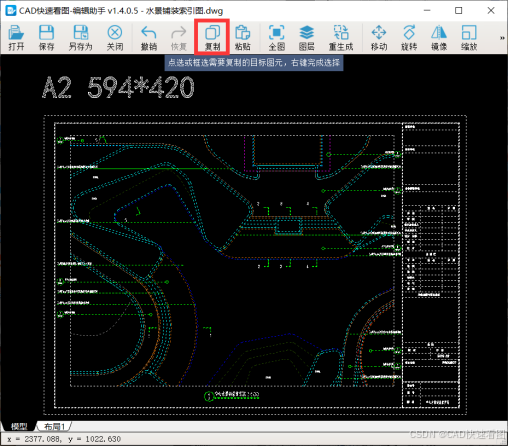

2、在其中一张图中选择工具栏的“复制”功能，点击左键拉框选择要复制的内容，右键完成（选择方式有两种：1、拉框  2、直接点击选择单个图元）

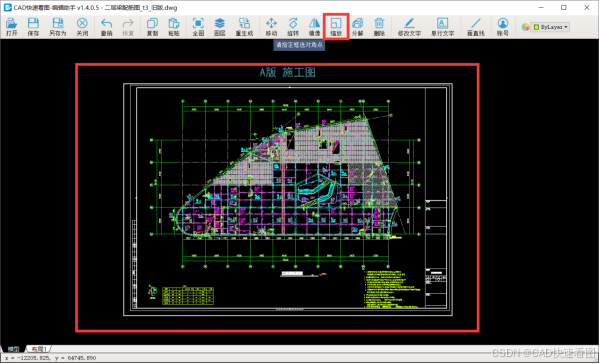

3、到另一张图中选择工具栏的“粘贴”功能，点击左键选择放置位置，就完成了跨图纸复制。点击缩放功能，拉框或点选要缩放的内容

4.右键完成选择，左键点击选择缩放的基点

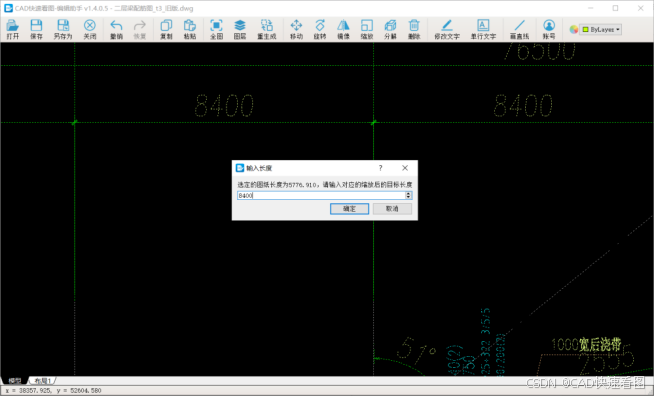

5.选择一段尺寸线的两个端点，本次例子中我选择了8400的线，在弹出的框中看到缩放前的实际长度是5776.91，在框中输入缩放后的期望长度8400，点击“确定”

6.保存或另存缩放后的图纸，这样就完成了不同比例图纸合并
