告别逐个测量频繁点击！CAD 快速看图 “批量测量” 功能上线，效率狂飙

在建筑施工、机械制造等领域，每次拿到一堆 CAD 图纸，测量各类迂回管线数据都是让人头疼的任务。以往，我们只能对着一张张图纸手动测量，不仅花费大量时间，长时间操作还容易产生视觉疲劳，导致测量结果出现偏差。现在，CAD 快速看图重磅推出 “批量测量” 功能，彻底改变这一局面，让测量工作变得又快又准！​

这个功能到底有多厉害？它能支持同时对多个图形对象进行批量测量，测量建筑平面图里的房间尺寸、机械零件图的轮廓长度，都能一键生成测量结果。用 “批量测量” 功能，短短几分钟就能完成以往需要数小时的工作，效率直接飙升数倍！​

接下来，手把手带你玩转 “批量测量” 功能！

一、准备工作​

想要体验 “批量测量” 功能的高效便捷，首先要确保你安装了最新版的 CAD 快速看图软件。还没安装的小伙伴，点击官网链接，即可快速下载正版软件，安装过程简单，轻松开启测量新体验！​

二、图文教程​

1. 找到批量测量入口​

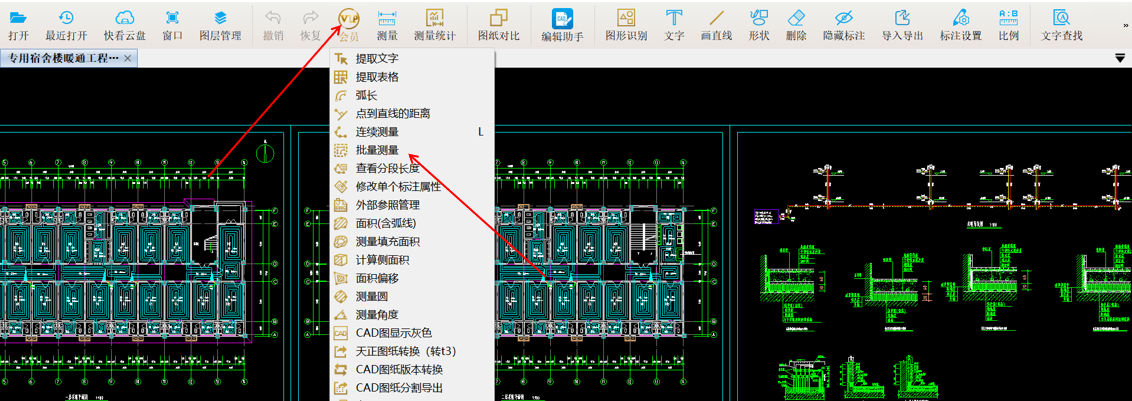

①首先打开我们需要批量测量的cad图纸，上方目录栏里面点击会员—批量测量。

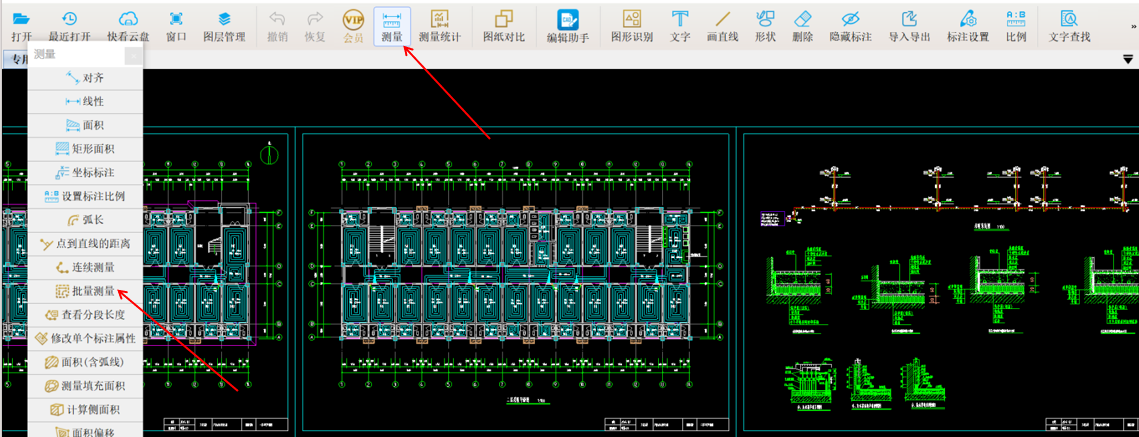

②同样在上方目录栏，点击测量按钮----批量测量。

这两个位置均可以找到批量测量功能，打开 CAD 快速看图软件，进入主界面后，在上方菜单栏中，你能轻松找到【批量测量】按钮 ，简洁明了的图标设计，一眼就能锁定，点击它即可进入批量测量操作界面。​

2. 具体操作步骤​

以某建筑的地暖管线为例介绍批量测量功能的具体操作（本示例图纸蓝色为地暖管线图层）

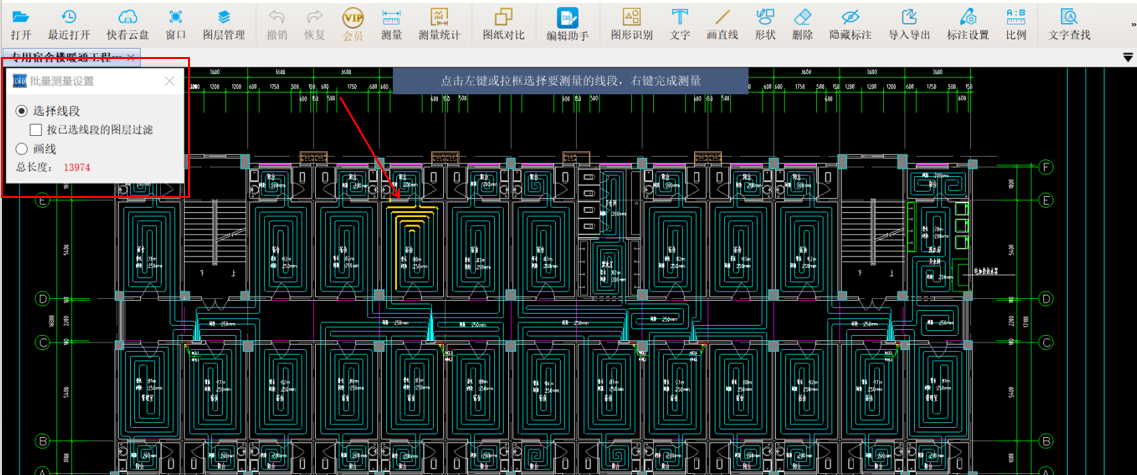

①点击【批量测量】后，会弹出选择窗口，显现回字形鼠标进行线段单选测量长度

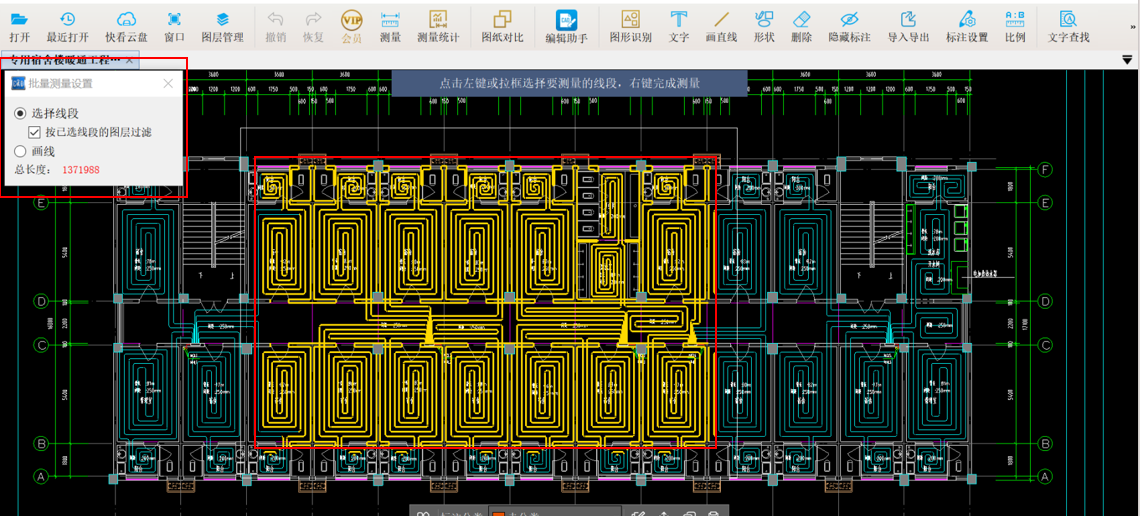

②点击选择弹窗里的“按已选线段的图层进行过滤”，显现十字形鼠标进行拉框选取对应图层线段测量长度。

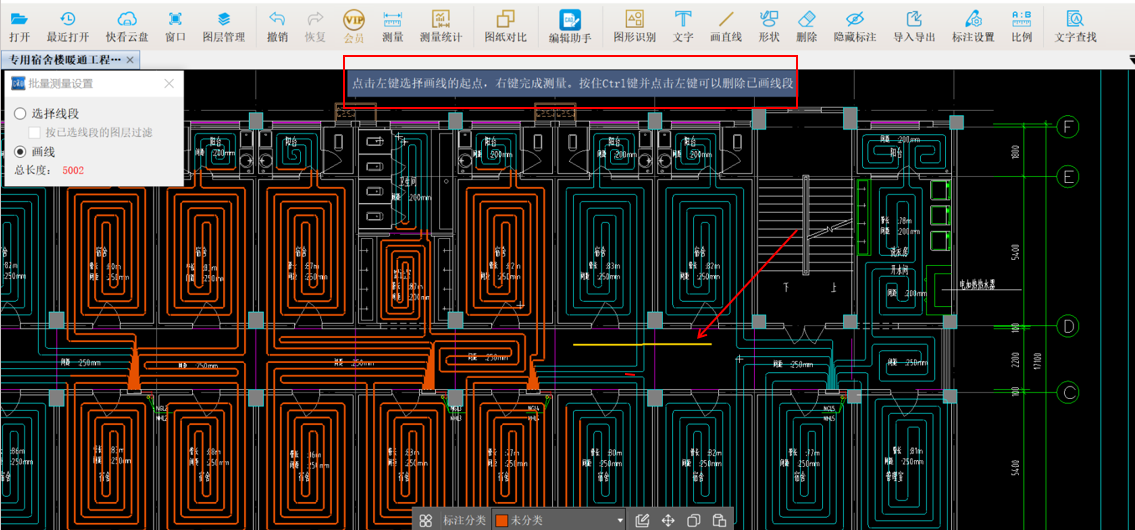

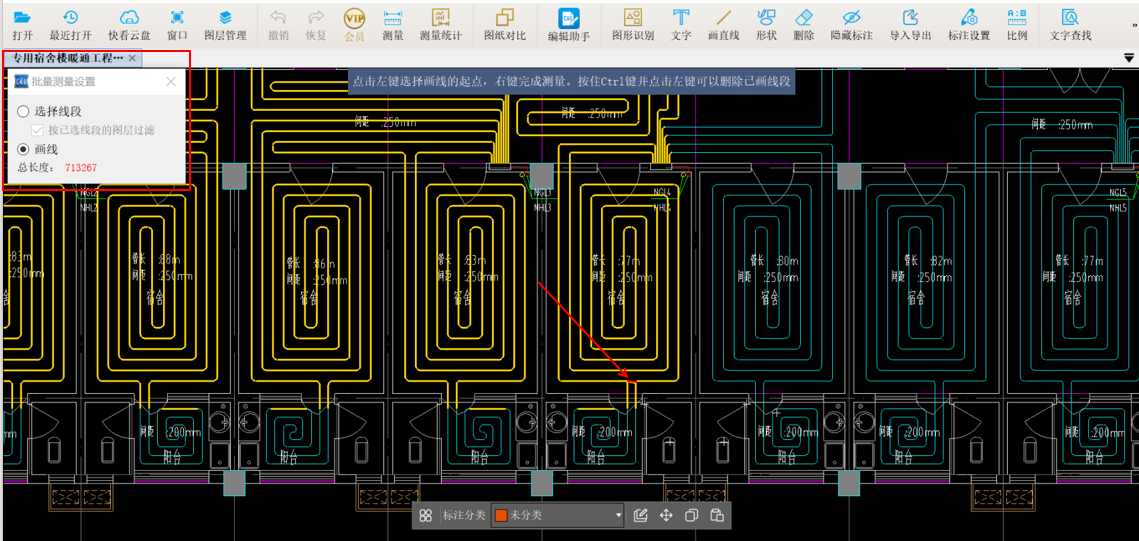

③进行线段选取后，若存在补充测量情况（原图纸未对两点进行连接，但实际需要测量长度），点击选择窗口中的“画线”按钮，可直接使用画线功能进行两点间的连线，画线长度直接加入测量中（如下图红色线段）。

④若画线起点捕捉错误按空格重新选取；若取消已画线按Ctrl点击直线可取消。

⑤可根据需要，通过点选、拉框选取、画线对图纸进行多次叠加测量操作。

三、注意事项​

对象选择准确性：在选择测量图形对象时，一定要确保选择完整、准确，避免因误选、漏选导致测量结果出现偏差；同时注意是否存在线段叠加问题，若同一图层中某条线段下叠加多条线段拉框会将叠加选段全部选中测量。​

测量规则适配：目前批量测量功能仅针对长度测量。​

软件版本适配：“批量测量” 功能为新上线功能，务必使用最新版本软件，以保证功能的稳定性和完整性。​

CAD 快速看图 “批量测量” 功能的出现，无疑是工程测量工作者的福音！大幅节省时间、提升精度，让测量工作不再繁琐。还等什么？赶快下载软件，体验一把 “秒出测量结果” 的快感！​

要是在使用过程中有任何疑问，或者发现了更高效的测量小技巧，欢迎在评论区留言交流，大家一起把这个功能用得更溜！
