交换机基础

交换机工作在数据链路层，对数据帧进行操作。在收到数据帧后，交换机会根据数据帧的头部信息对数据帧进行相应动作。

一、VLAN

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。每个VLAN是一个广播域，VLAN内的主机间可以直接通信，而VLAN间则不能直接互通。这样，广播报文就被限制在一个VLAN内。

VLAN数据帧

IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。VLAN数据帧又被称为802.1Q帧。

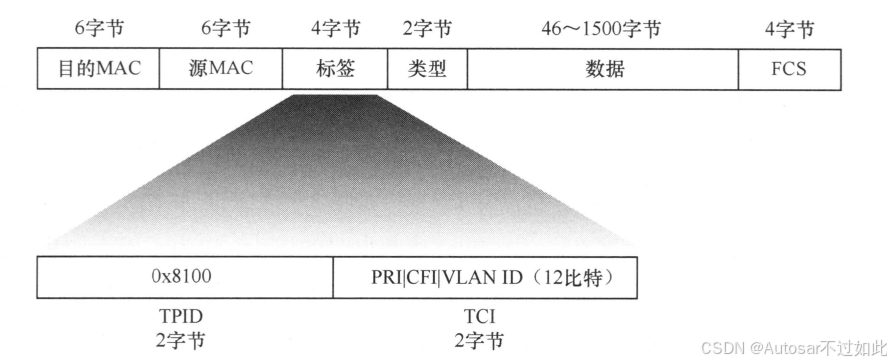

VLAN数据帧的帧格式如下图所示
VLAN帧格式

TPID (标签协议标识符)： 长度为2字节，取值为0x8100，用来表示这个数据帧携带了802.10标签。不支持802.10标准的设备在收到这样的数据帧后,会把它丢弃；
TCI (标签控制信息): 长度为2字节,又细分为以下3个子字段,用来表示数据帧的控制信息
- 优先级(Priority): 长度为3比特,取值范围 [0:7],用来表示数据帧的优先级。优先级取值越大,数据帧的优先级越高。当交换机发生拥塞时,它会优先处理优先级高的数据帧；
- CFI (规范格式指示器): 长度为1比特,取值非0即1。CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。在以太网中，CFI的值为0。此位在有些地方也以DEI位相称。
- VLAN ID (VLAN标识符): 长度为12比特, VLAN ID的作用顾名思义,这个字段的数值即为VLAN标签的数值。取值范围 [0:4095]，由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是 [1:4094]。

缺省VLAN

缺省VLAN又称PVID(Port Default VLAN ID)，指某一Pot默认的VID。交换机处理的数据帧都带Tag,当交换机某个Port收到Untagged帧时,就需要给该帧添加Tag，添加什么Tag，就由该Port的缺省VLAN，即决定该Port默认的VID决定。
当不进行交换机的VLAN配置时，默认交换机内部配置VID为1的VLAN，此VLAN包括交换机所有Port,所以交换机每个Port的缺省VLAN一般默认都为1，且默认无论收到的数据帧是否为带VLAN的数据帧，都使用Port的缺省VLAN。
Port的缺省VLAN以及对于输入Port的带VLAN标签的数据帧的处理，是优先使用原VLAN还是该Port的缺省VLAN。这些都是可以配置的。在市面上的成品交换机中通常将交换机的端口分为access和trunk两种类型的端口，用配置是否优先使用端口的缺省VLAN对数据帧进行处理。但在进行Switch芯片驱动程序的编写时并不需要区分这些概念，因为这种端口的分类只是对端口VLAN配置的组合。
