在模拟电路设计领域，信号完整性（SI）与热管理能力始终是制约系统性能的关键因素。猎板科技通过对高多层、HDI、厚铜等核心工艺的技术突破，为模拟工程师提供了可量化的解决方案。以下是基于行业痛点与实测数据的技术解析：

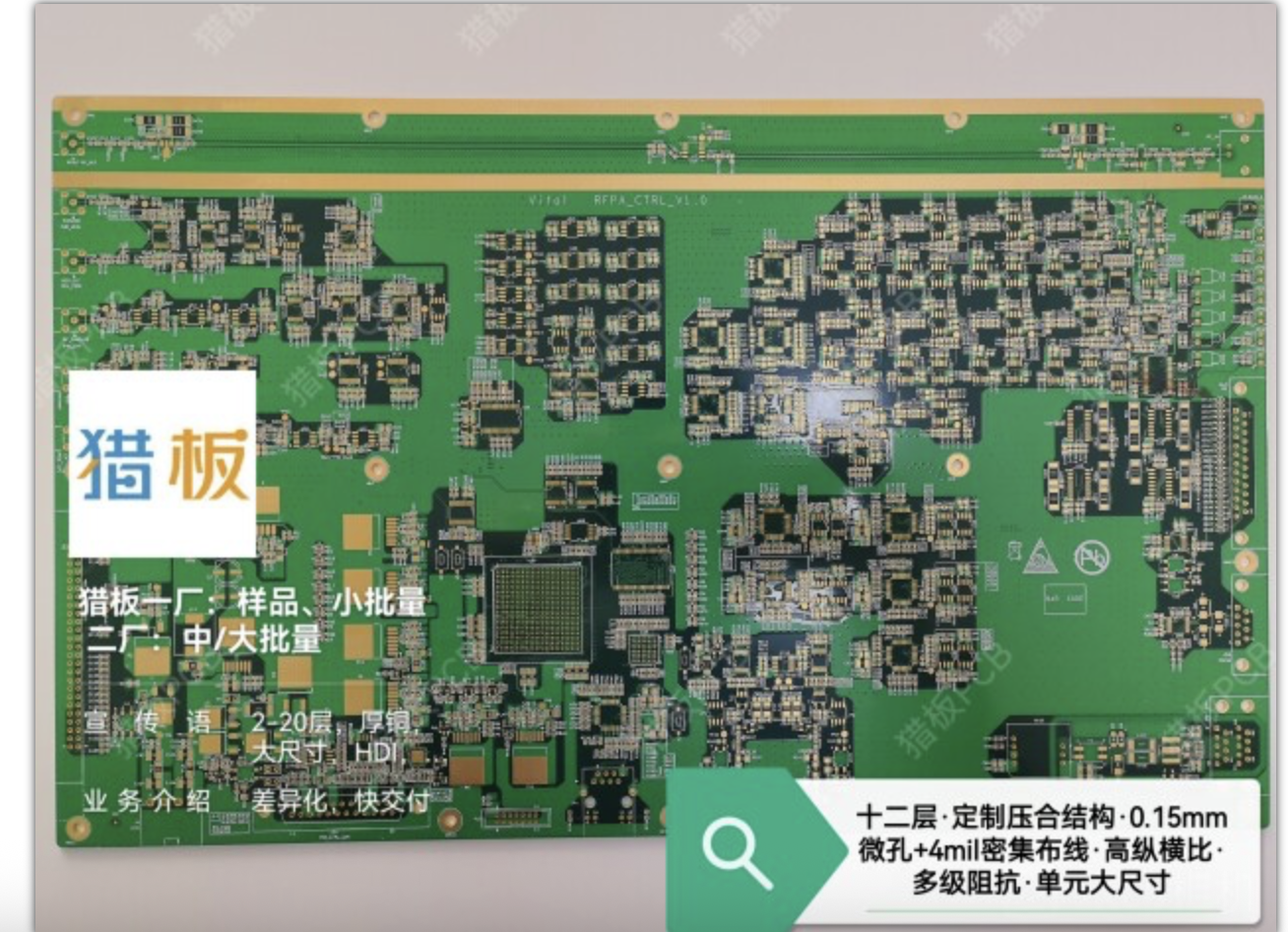

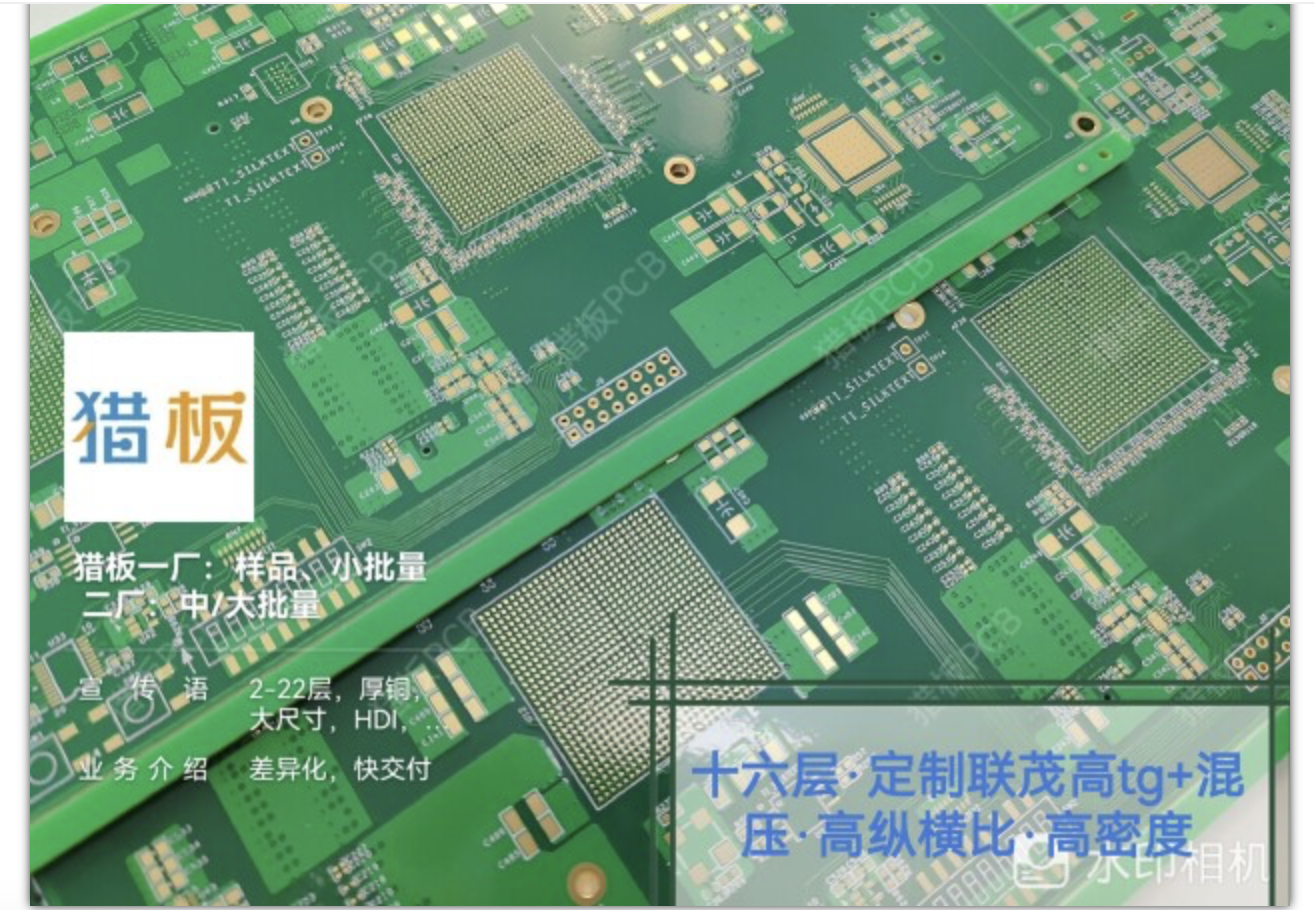

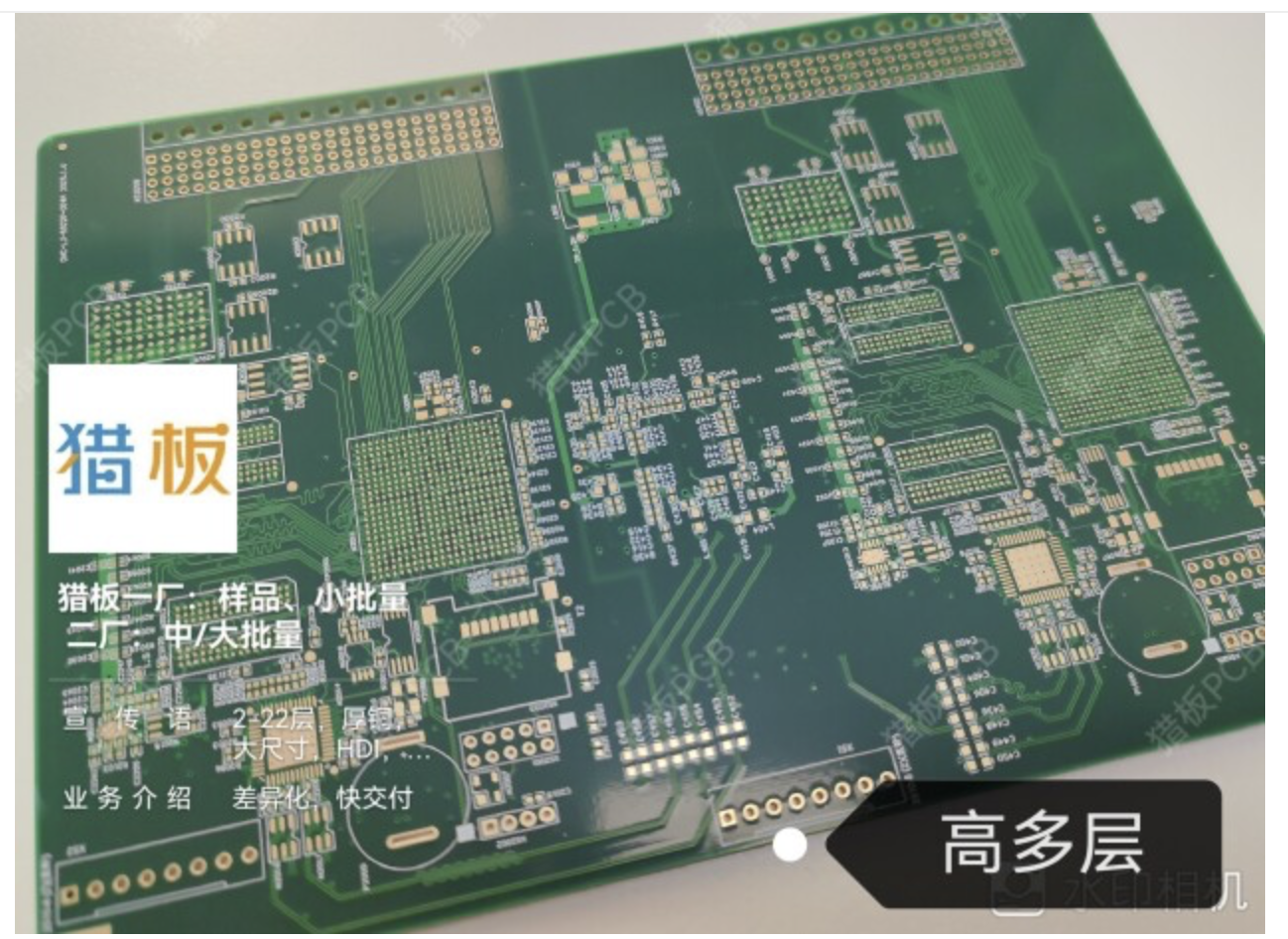

一、高多层技术：1-26层PCB的信号完整性革命

当模拟信号频率突破GHz级，PCB层数与信号完整性的矛盾日益凸显。猎板采用激光盲埋孔技术（孔径0.07-0.13mm），配合真空塞孔工艺，在10万次热循环测试中实现≤±10%的阻抗偏差（极限±5%）。针对运算放大器与模数转换器（ADC）的精密布局需求，其26层板通过对称叠层设计，将层间介质厚度误差控制在±2μm以内，有效抑制电源平面谐振。在某医疗设备信号链模块中，该技术使信噪比（SNR）提升3dB，谐波失真（THD）降低至-105dB以下。

二、HDI高密度互连：0.075mm微孔的系统级优化

在射频前端与高速ADC电路中，HDI板的微孔精度直接影响信号损耗。猎板创新采用填铜与孔口铺铜协同设计，解决BGA盘中孔的信号反射问题，使10Gbps差分信号的眼图张开度提升15%。材料层面引入陶瓷填充PTFE基板（Dk=3.0，Df＜0.002），在28GHz毫米波频段实现0.2dB/in的超低损耗。实测数据显示，搭载该技术的汽车雷达PCB，其天线增益一致性提升至±0.5dB，误码率（BER）降低两个数量级。

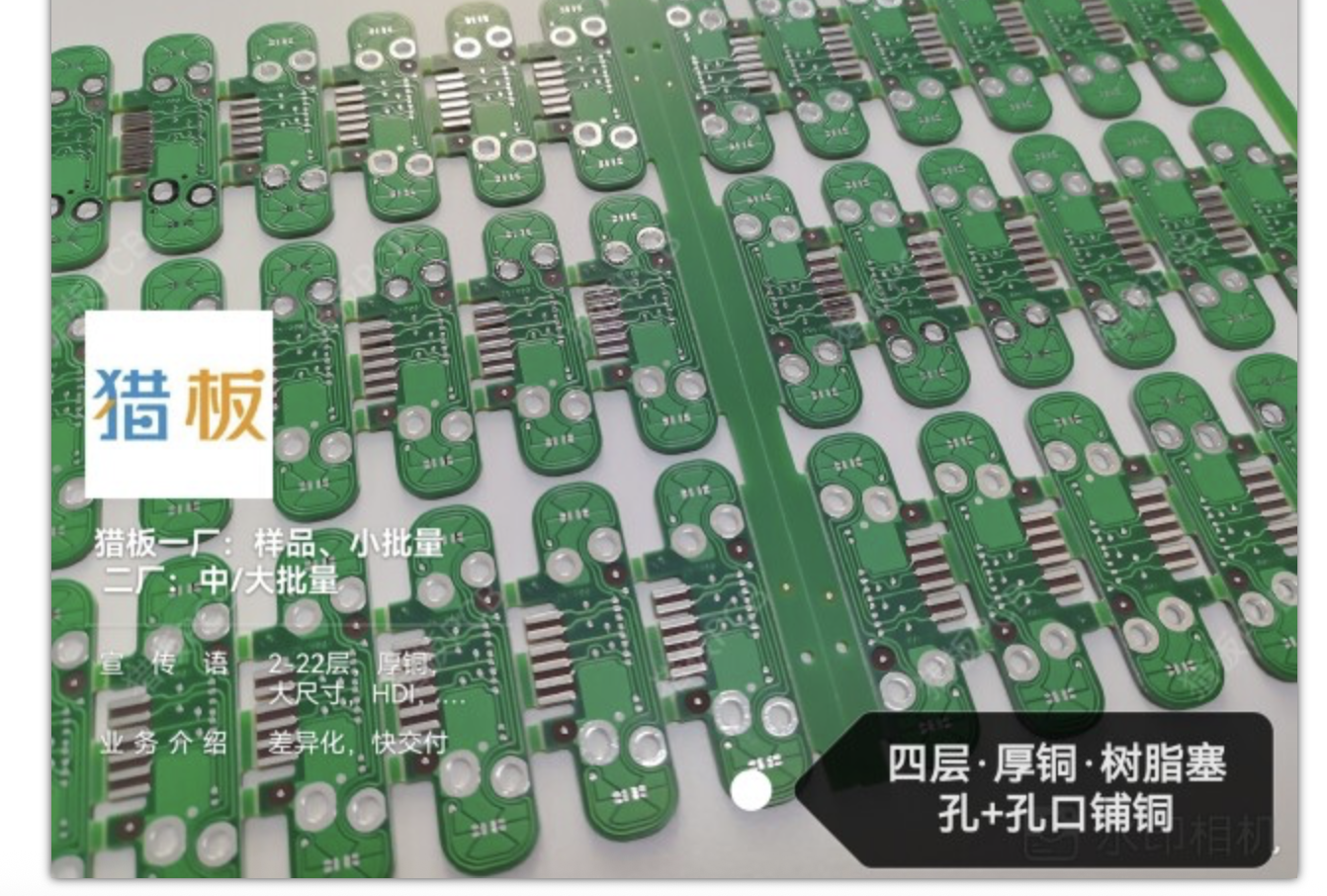

三、厚铜工艺：10oz载流能力的热管理突破

在功率放大器与电源管理电路中，厚铜PCB的散热效率至关重要。猎板推出10oz厚铜工艺，配合微晶磷铜镀铜技术，将热传导效率提升30%。针对车规级需求，其局部厚铜设计使IGBT模块结温稳定在125℃以下（行业安全阈值150℃），并通过AEC-Q100认证。在某新能源汽车逆变器中，该技术使开关损耗降低18%，功率密度提升至50W/in³。

四、大尺寸制造：1000mm×600mm的抗变形体系

在工业控制与通信设备中，大面积PCB的翘曲度控制是难题。猎板采用低CTE材料与阶梯式层压工艺，将1000mm×600mm多层板的翘曲度稳定在≤0.75%。通过1200mm专用数控钻孔机与12000点测试设备，实现从钻孔到成型的全流程一次性生产，避免拼接工艺带来的±50μm精度误差。某通信基站背板实测显示，其信号传输延迟偏差＜1ps，满足5G基站对相位一致性的严苛要求。

猎板PCB的技术突破不仅体现在参数优化，更在于将实验室数据转化为工程级解决方案。其24小时打样、48小时小批量交付的快速响应机制，配合30万㎡年产能的规模化能力，已为全球10万+用户提供从样品研发到量产的全链条支持。当每一项工艺指标都指向模拟工程师的实际需求，当每一个技术创新都回应行业痛点，猎板正以数据驱动的方式，重新定义高端PCB制造的价值坐标。
