文章目录

变形中的折弯
圆顶
子弹案例
缕空瓶子案例
扭转环案例

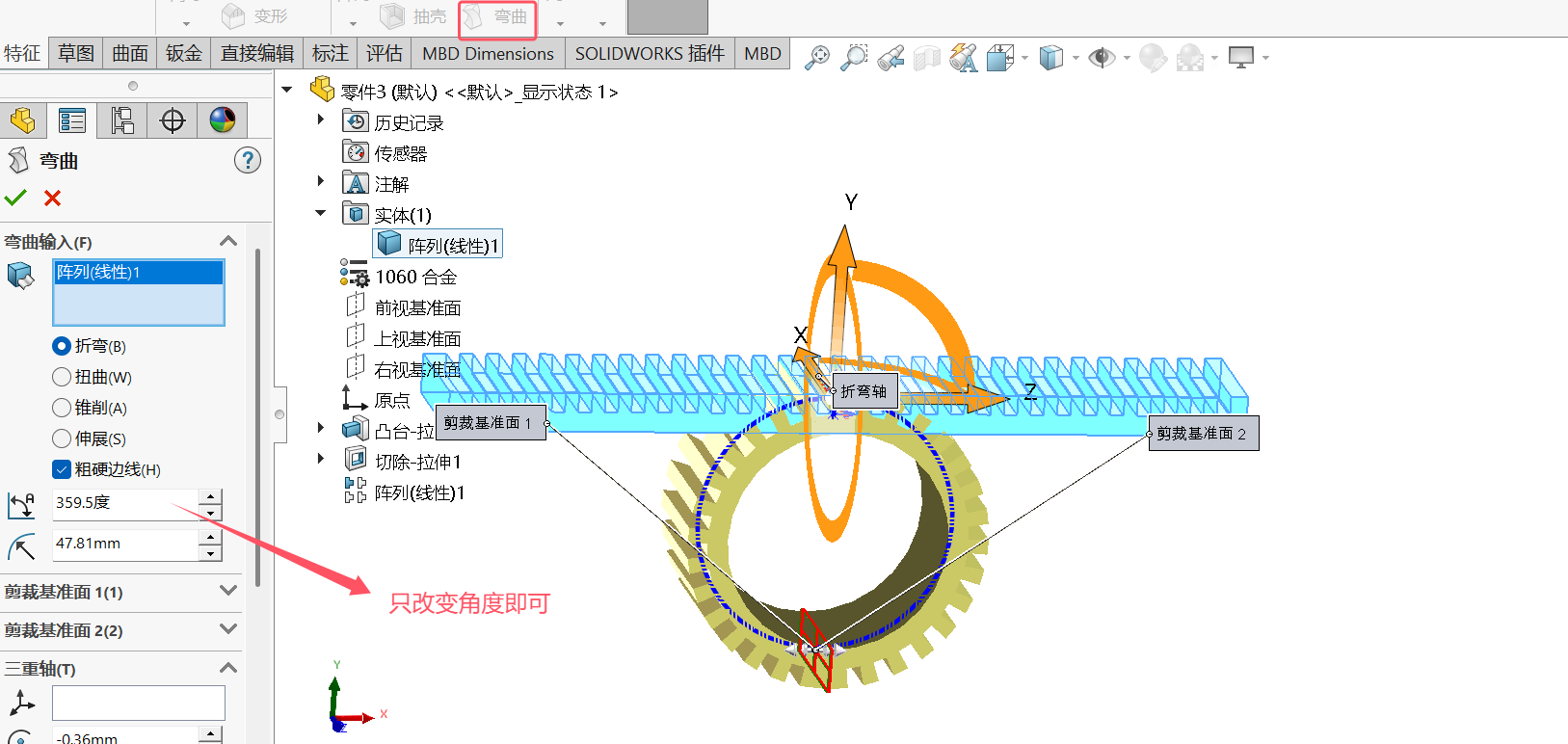

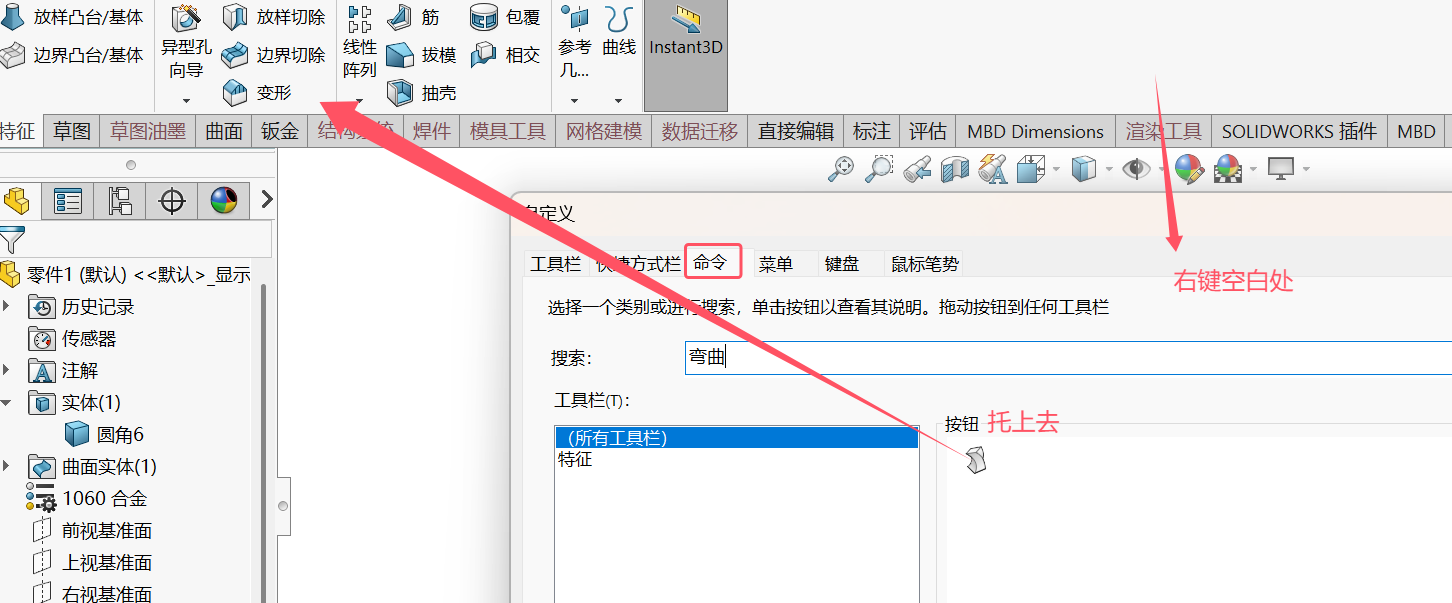

变形中的折弯

在这里插入图片描述

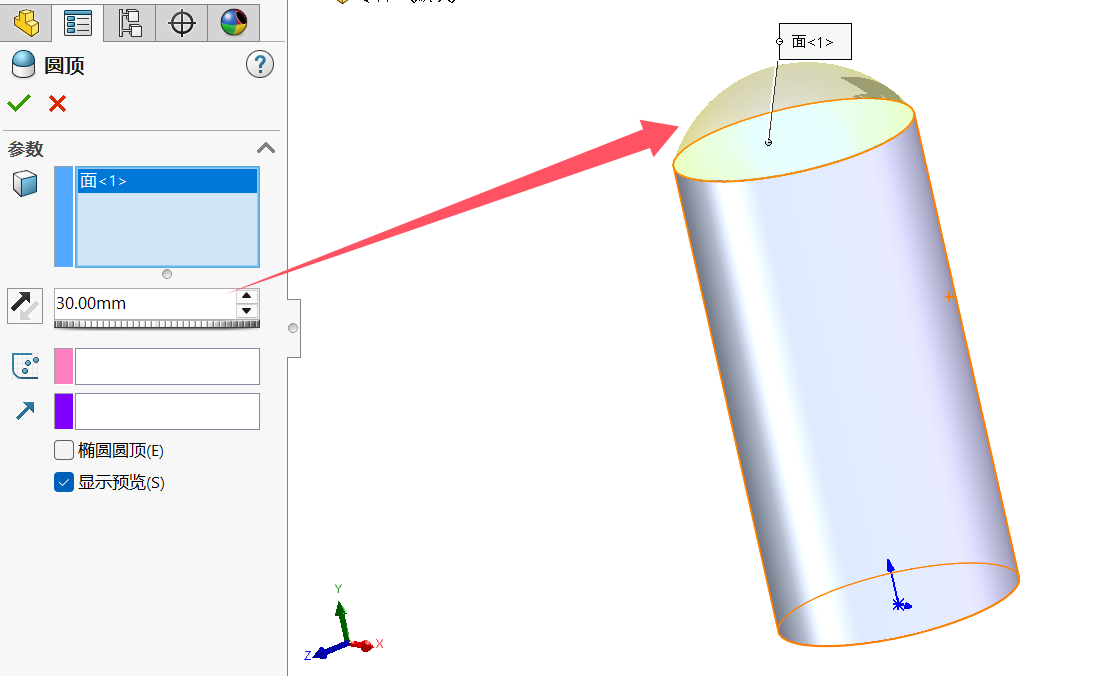

圆顶

圆顶也可从自定义中拖下来

在这里插入图片描述

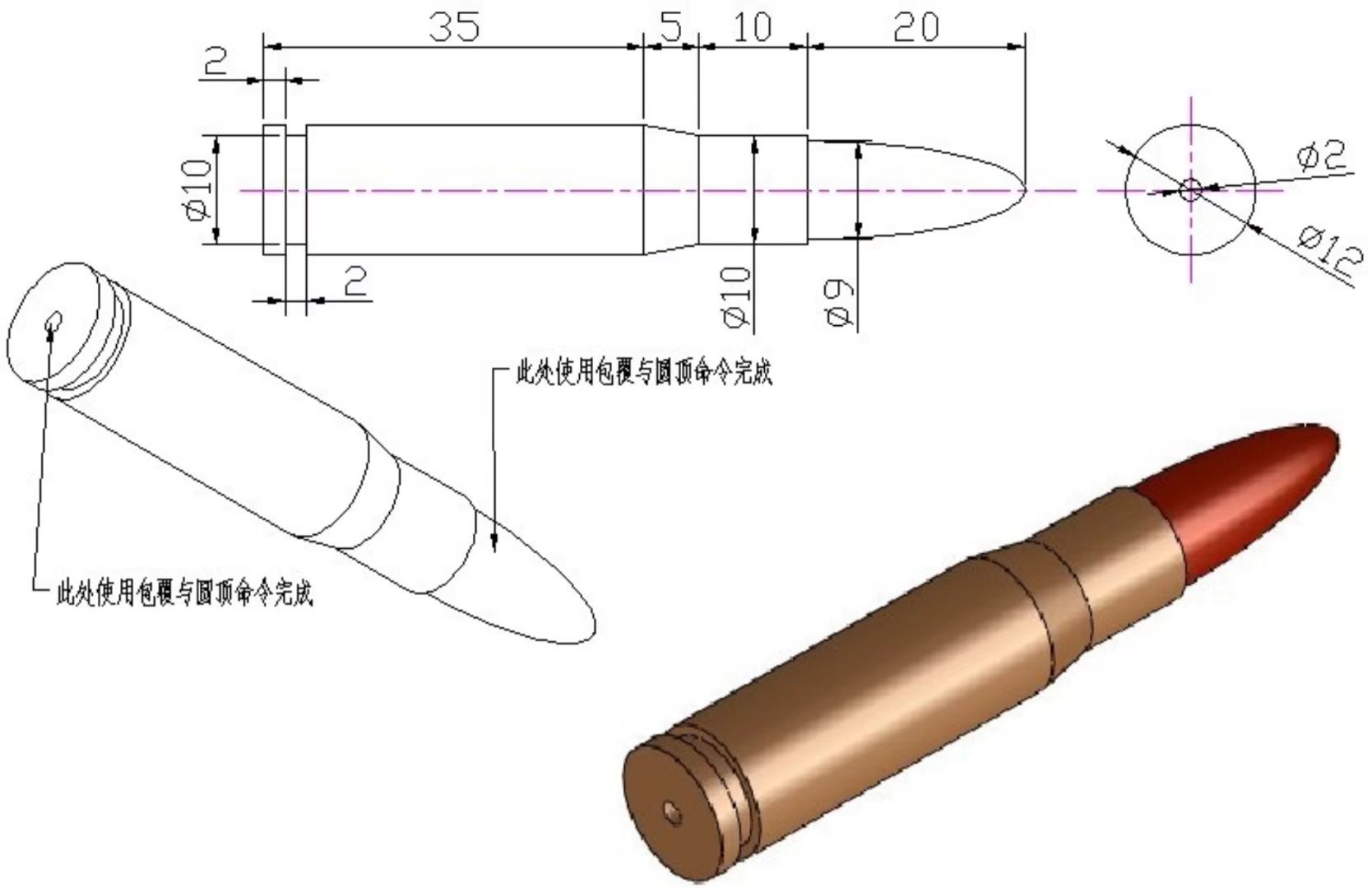

子弹案例

在这里插入图片描述

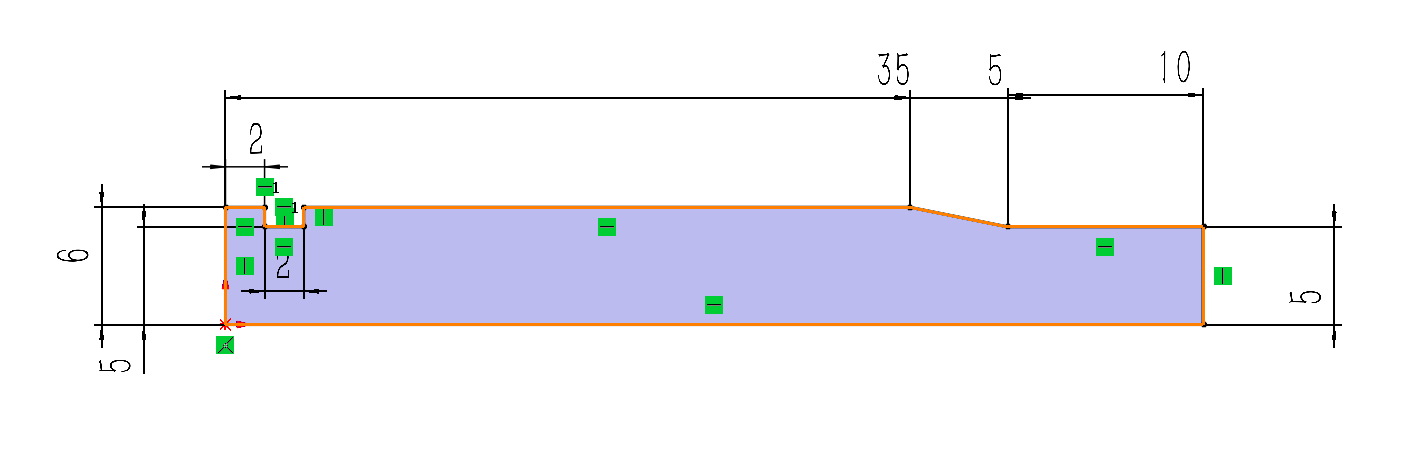

在前视基准面画好草图，旋转。可以一步画出，最后弹头无非是个椭圆，但这里是介绍圆顶命令

在这里插入图片描述

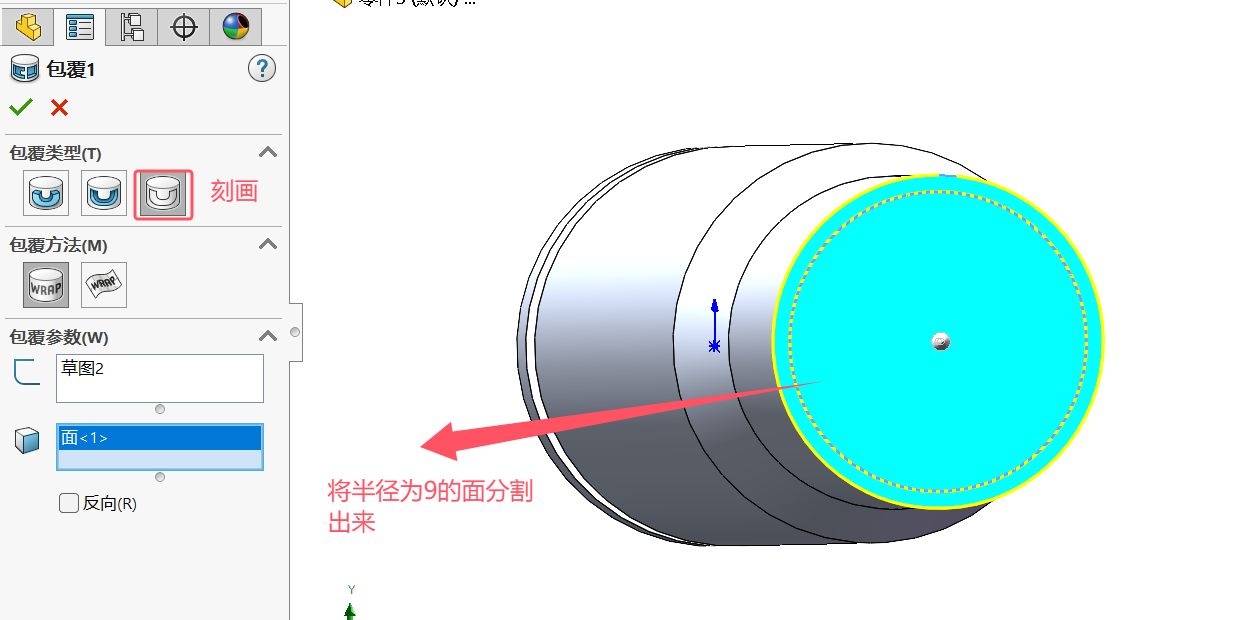

用包覆命令中的刻画，分割面才能去做圆顶

在这里插入图片描述

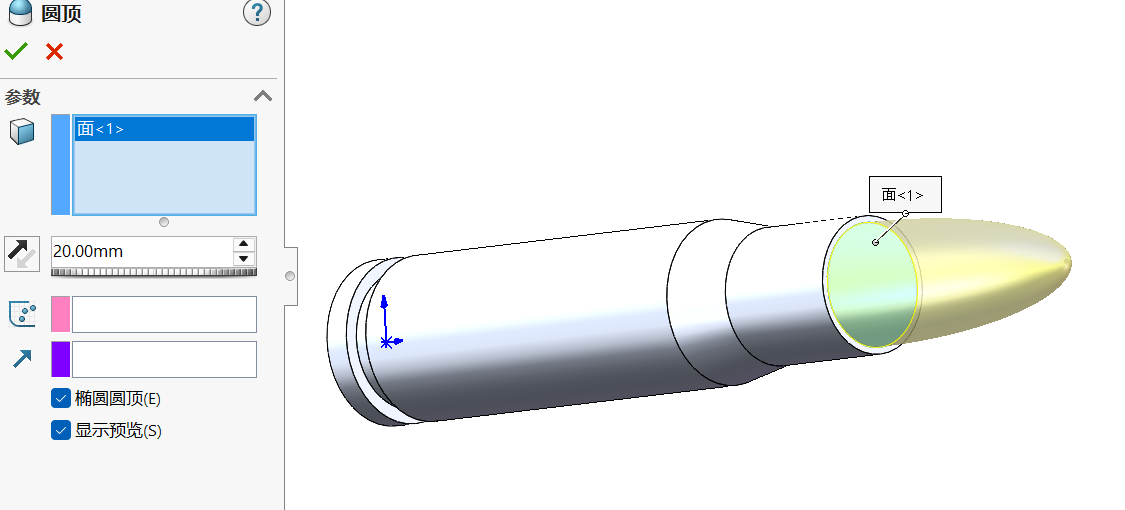

选中椭圆圆顶

在这里插入图片描述

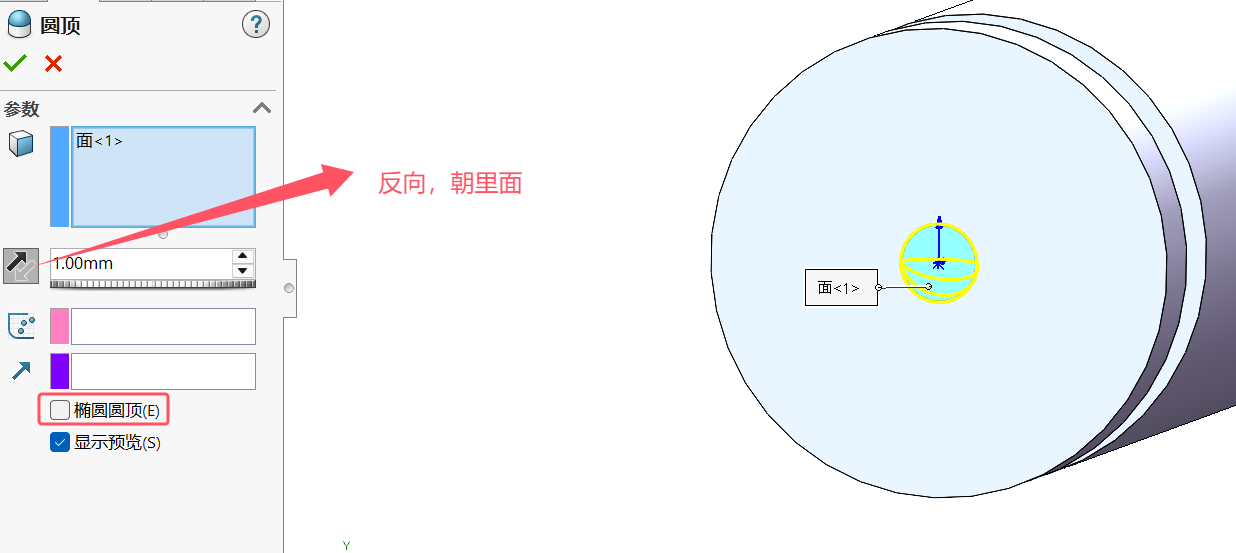

弹头尾的后孔也是包覆 + 圆顶

在这里插入图片描述

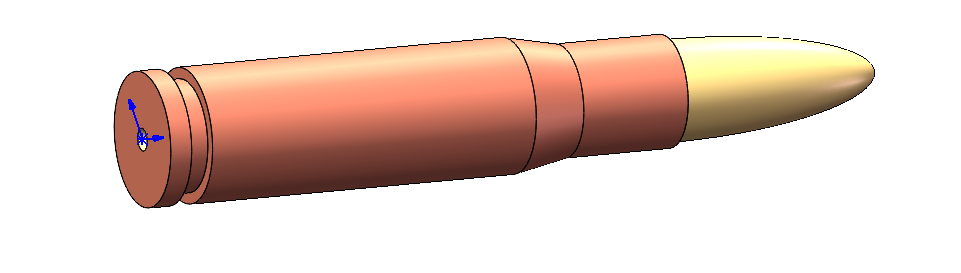

最终模型

在这里插入图片描述

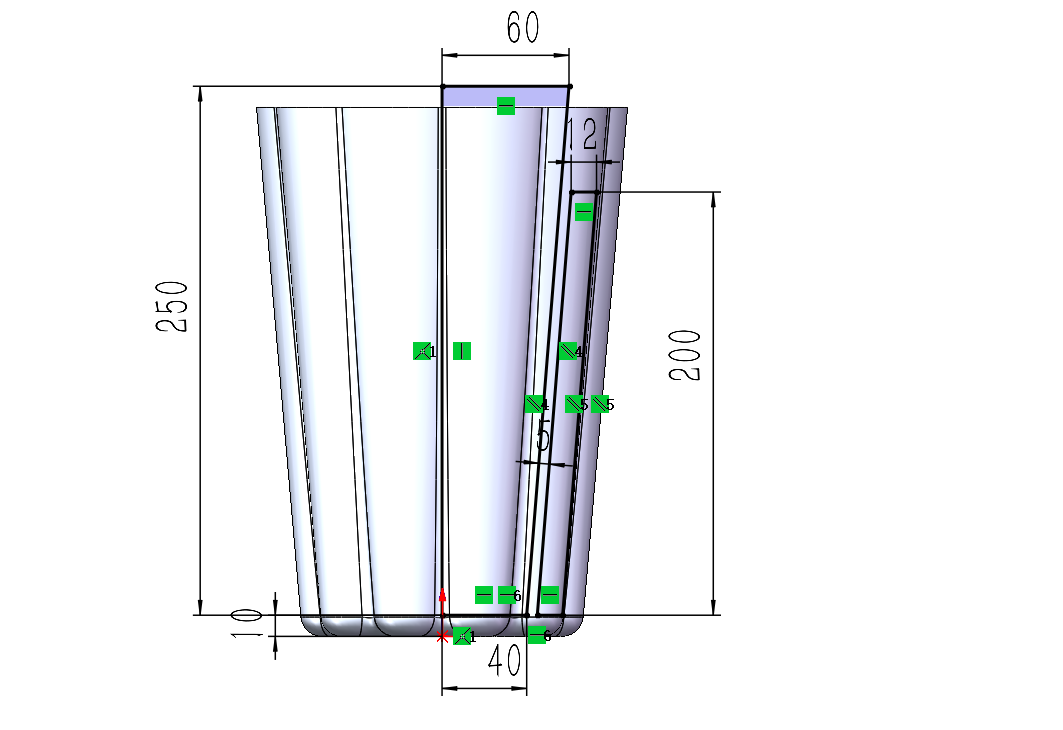

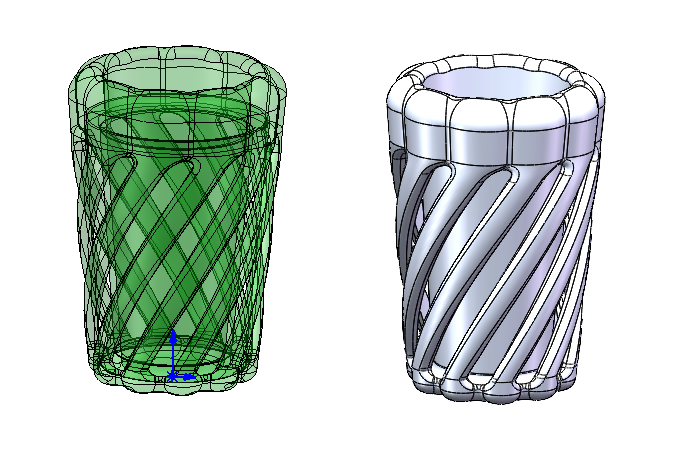

缕空瓶子案例

在这里插入图片描述

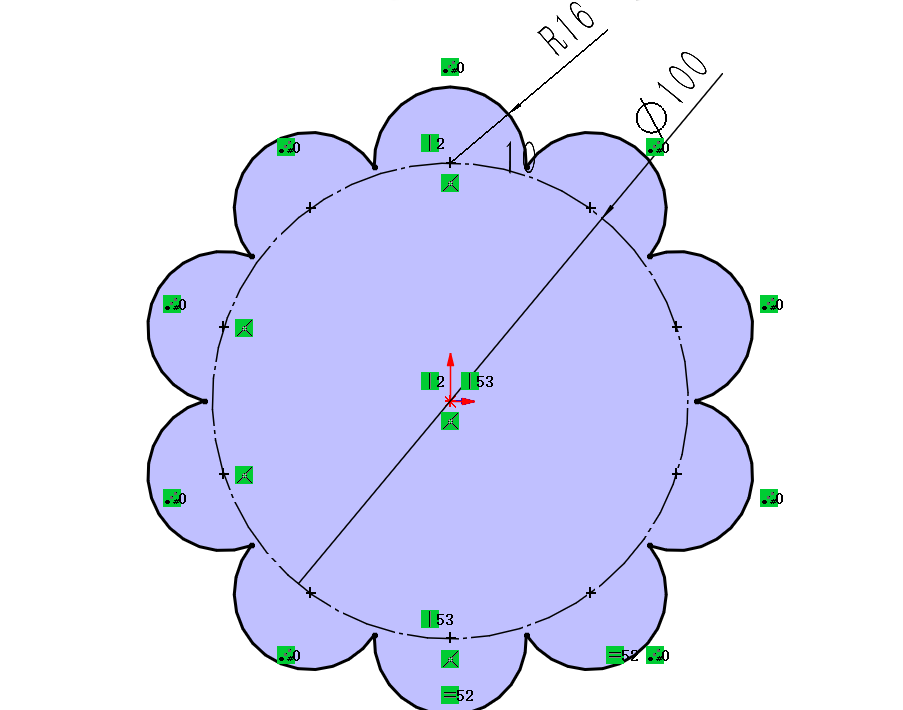

上视基准面创建草图

在这里插入图片描述

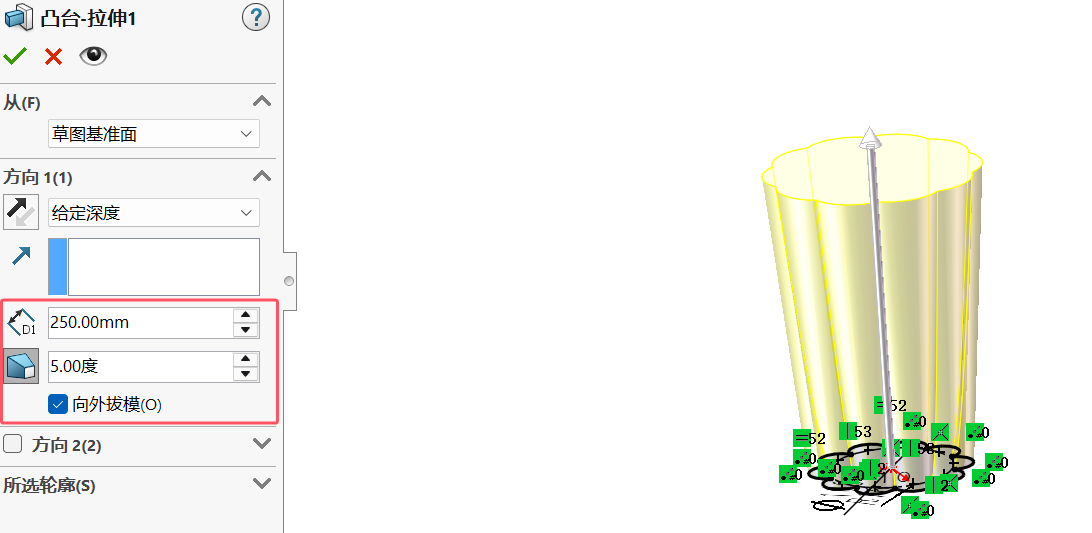

向上拉伸250，向外拔模5度

在这里插入图片描述

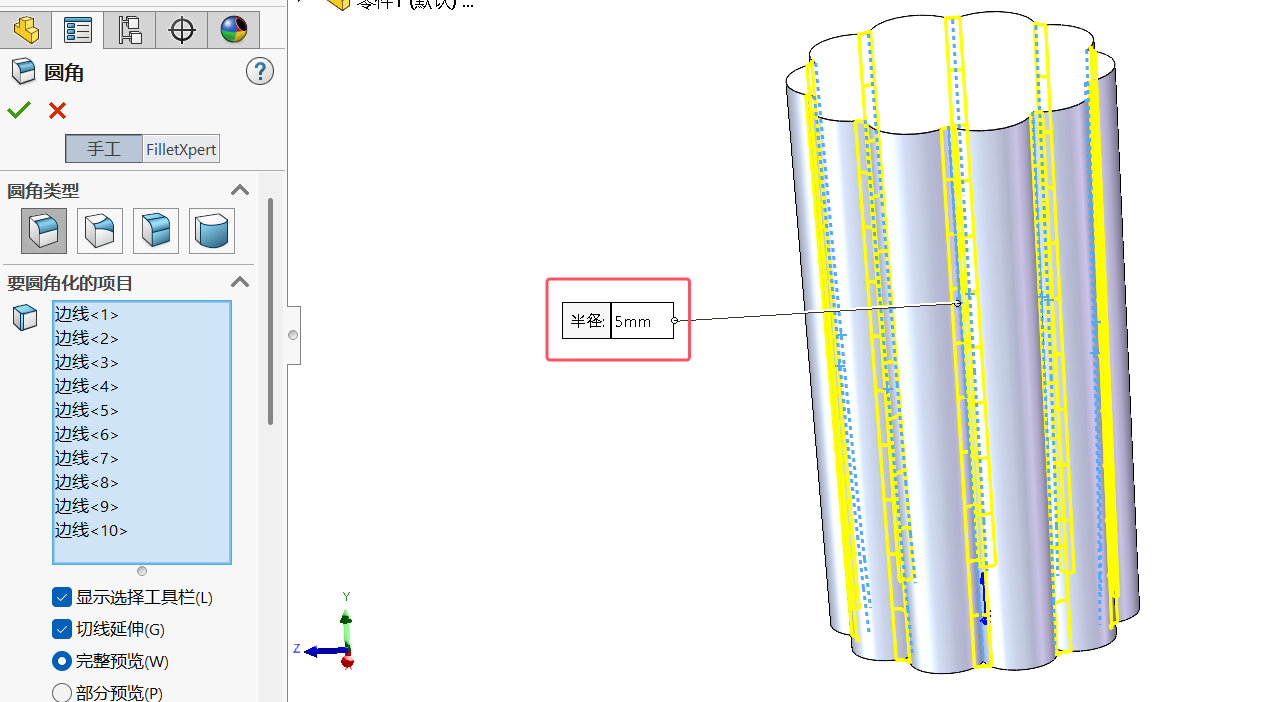

圆角（R = 5, R = 10）

在这里插入图片描述

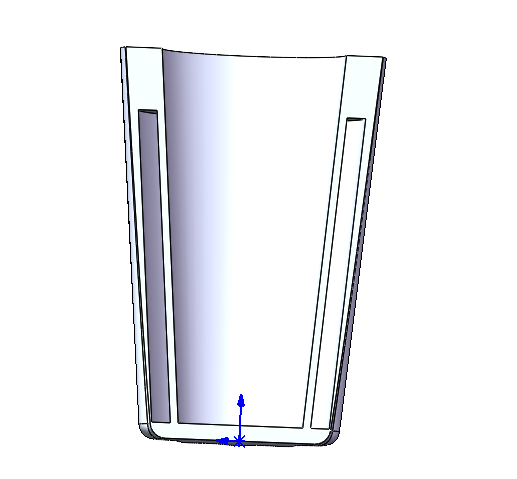

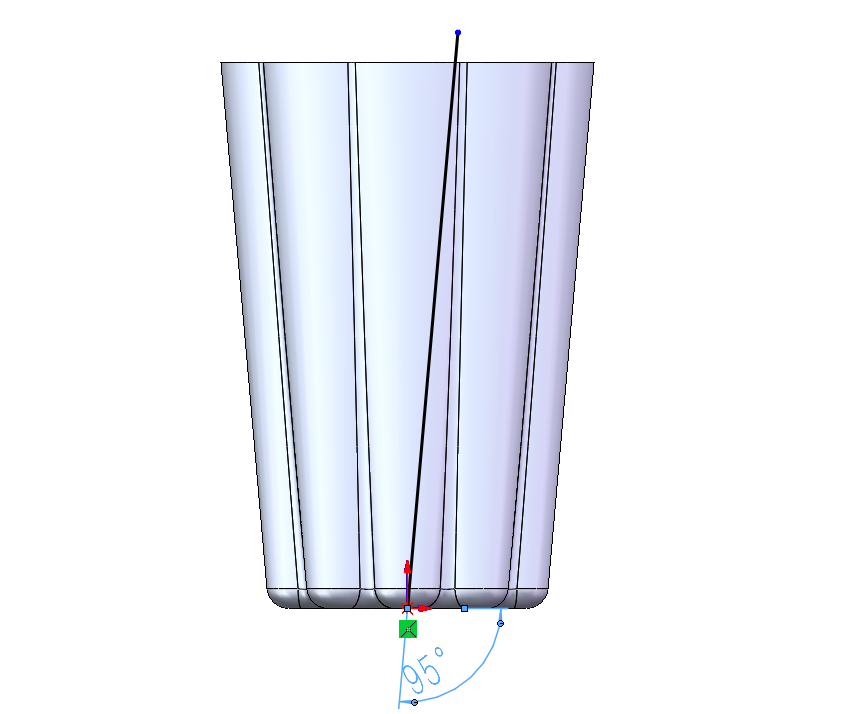

右视基准面画草图，做旋转切除

在这里插入图片描述

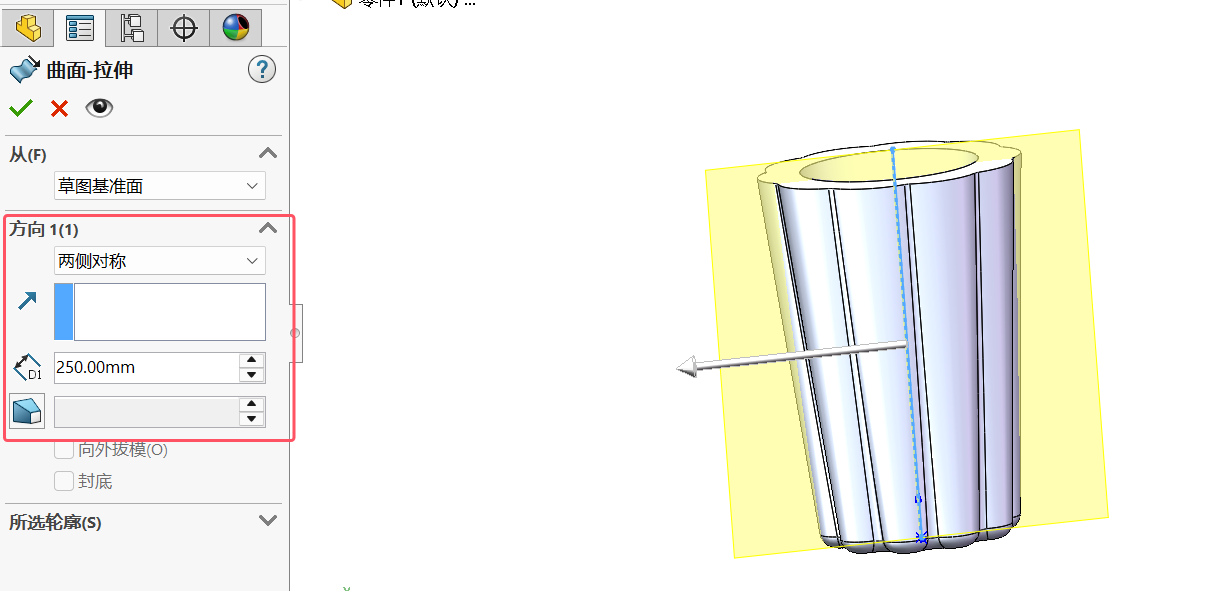

前视基准面画直线（拉伸成曲面，深度大于实体），或者用基准面去代替曲面

在这里插入图片描述

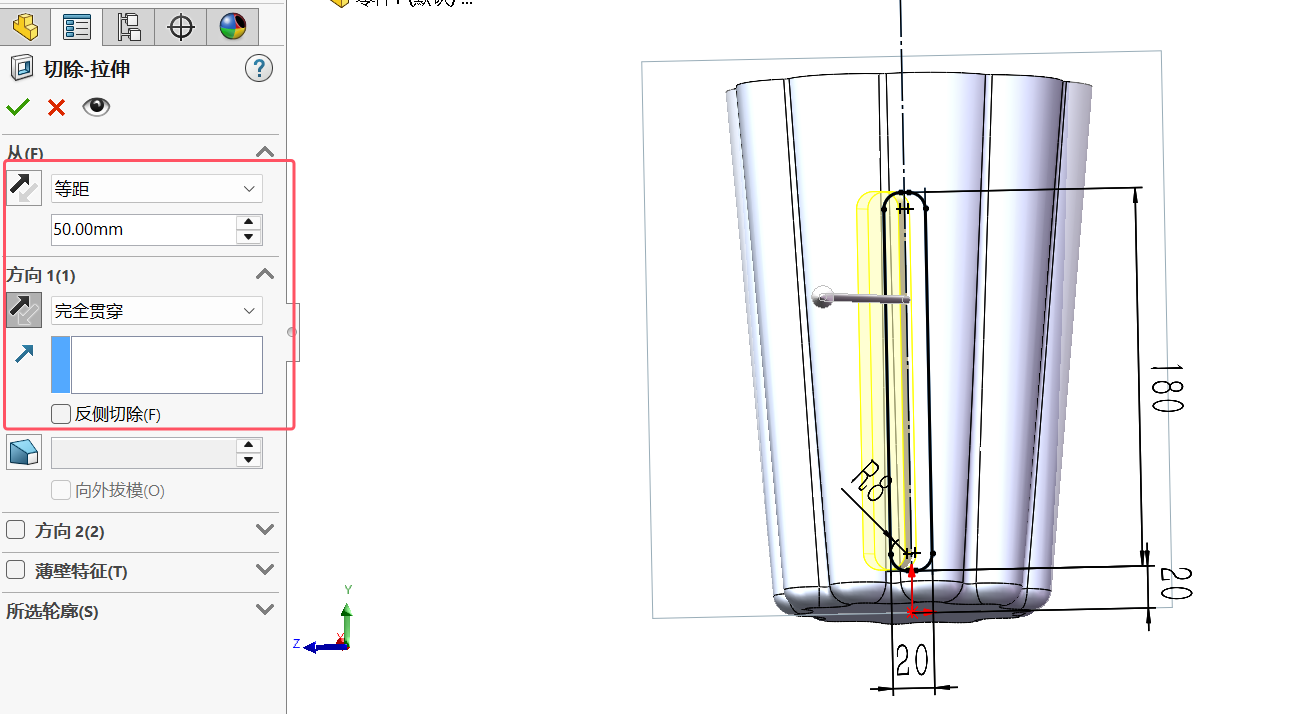

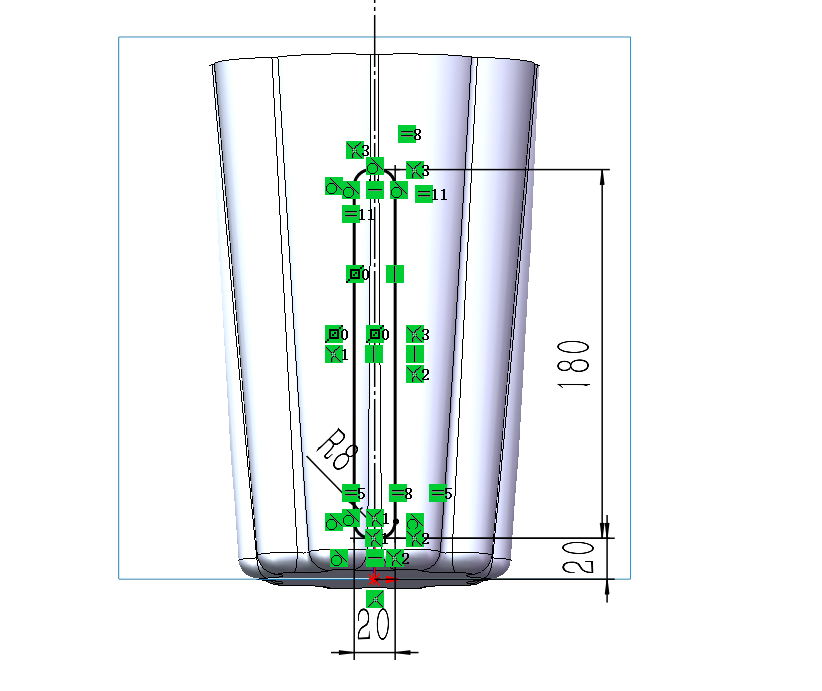

以拉伸曲面为绘图面，画草图做拉伸切除成槽

在这里插入图片描述

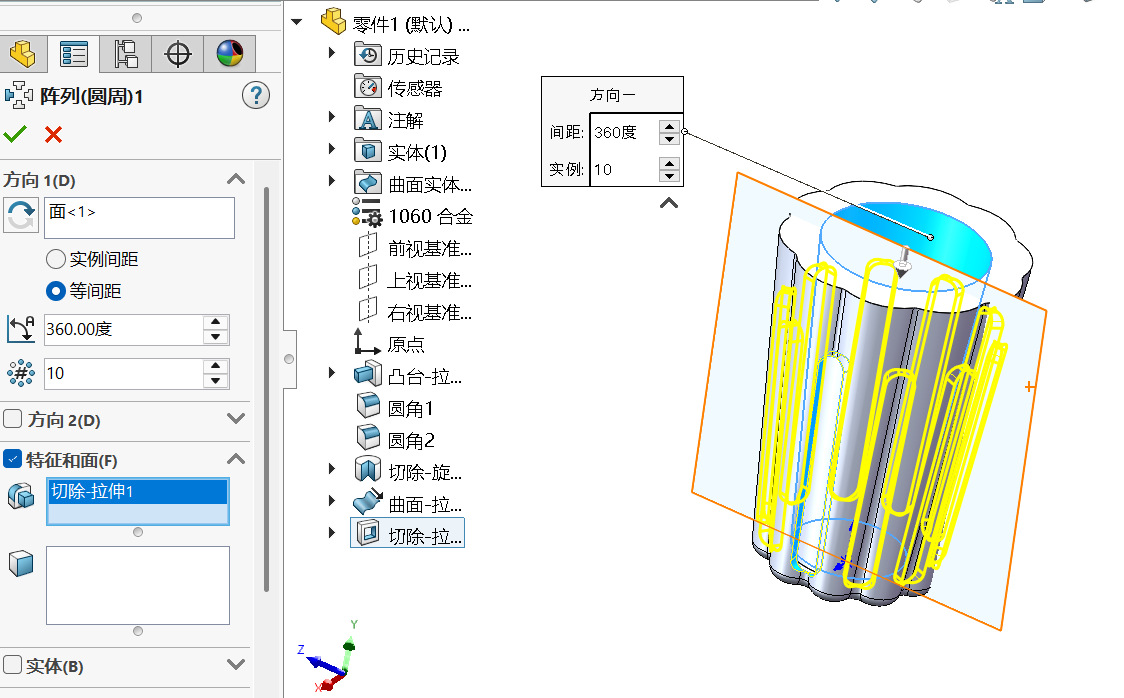

圆周阵列槽（等间距10个）

在这里插入图片描述

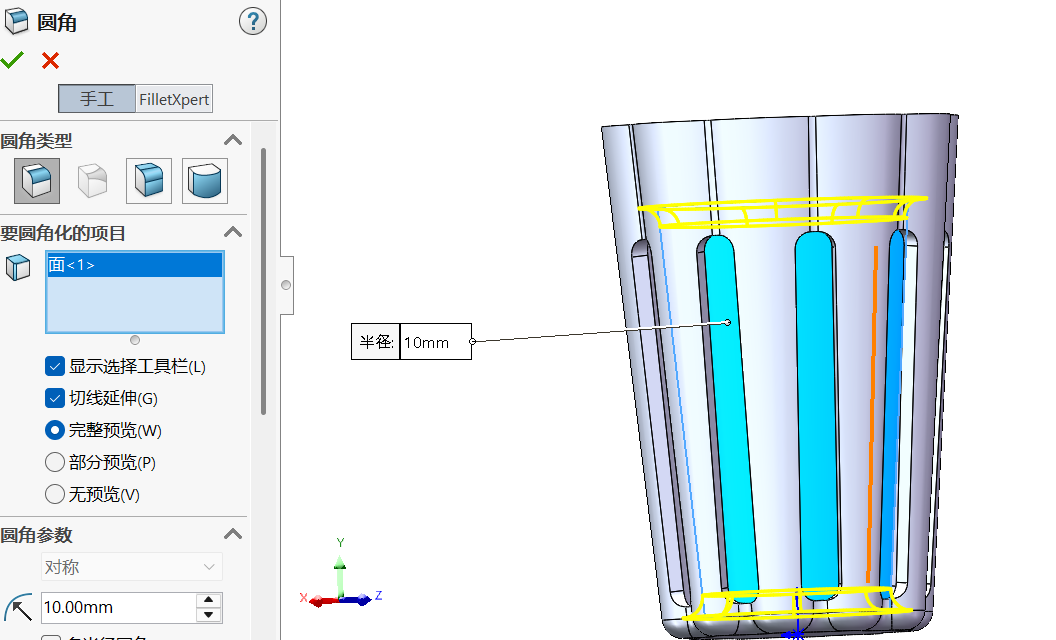

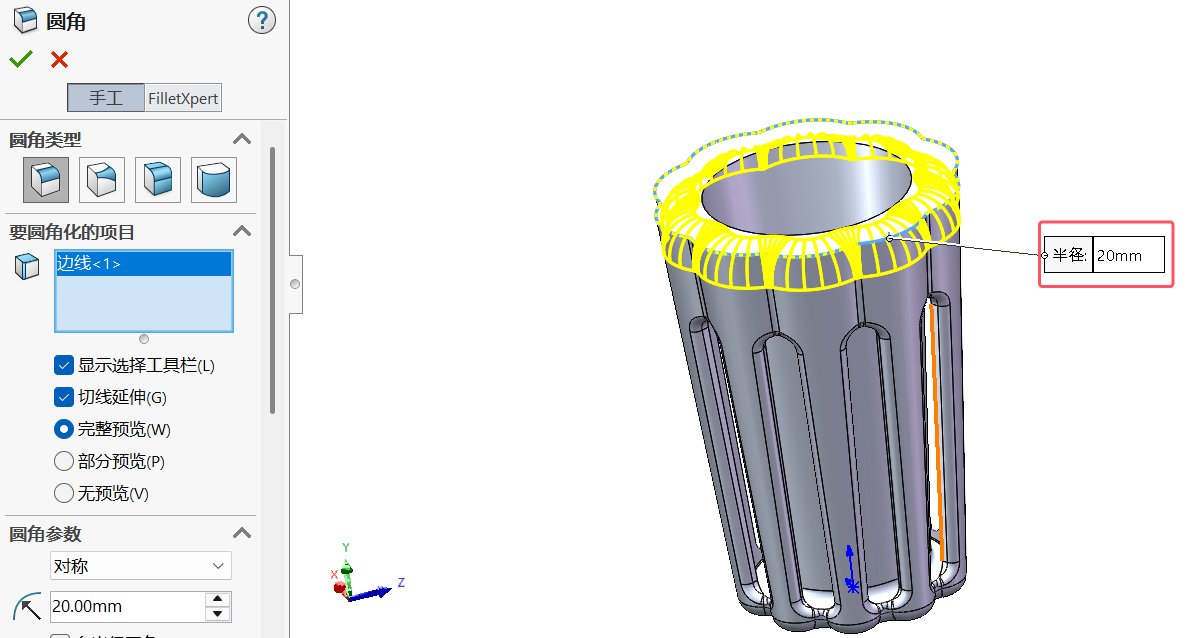

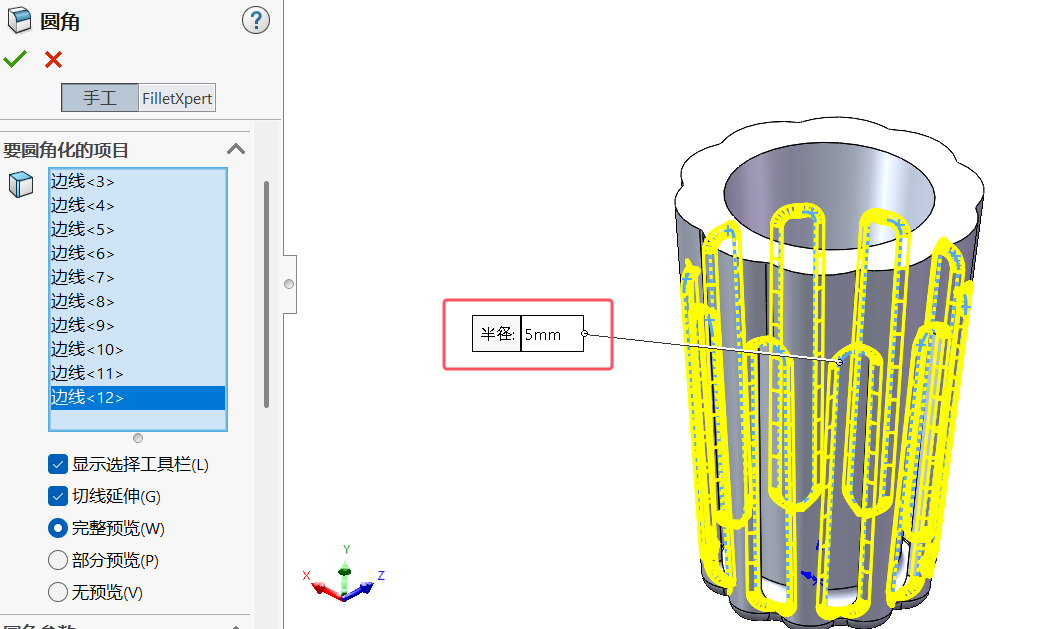

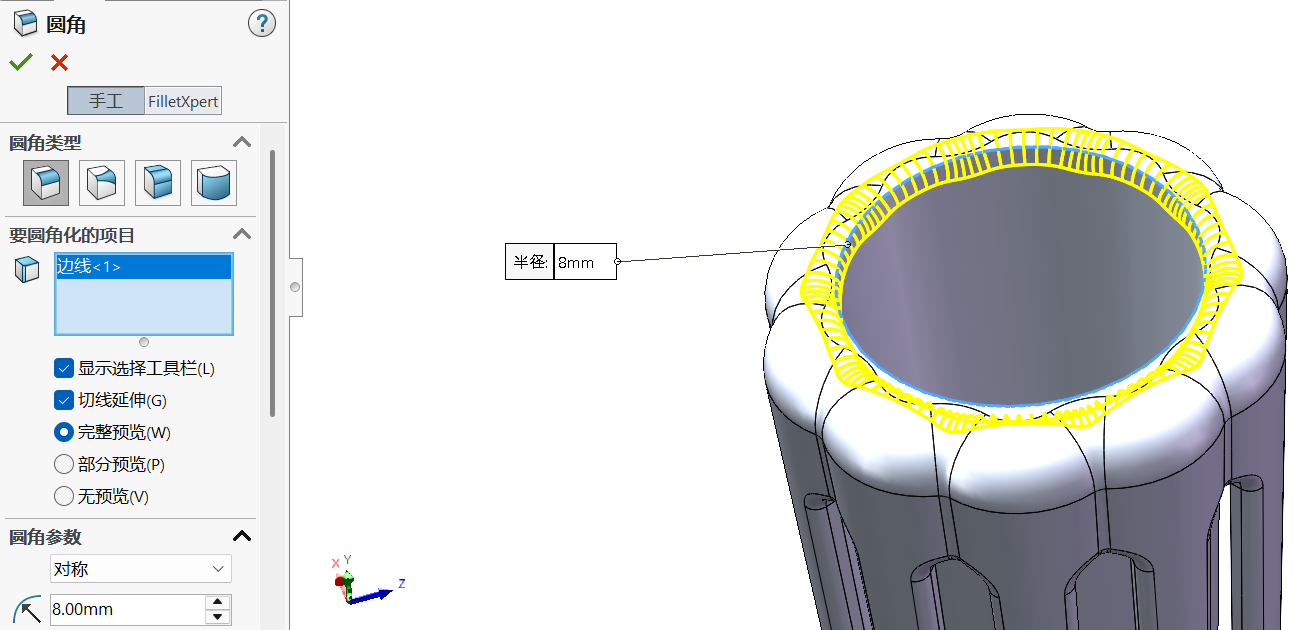

细节圆角四次（10，5， 20，8）

在这里插入图片描述

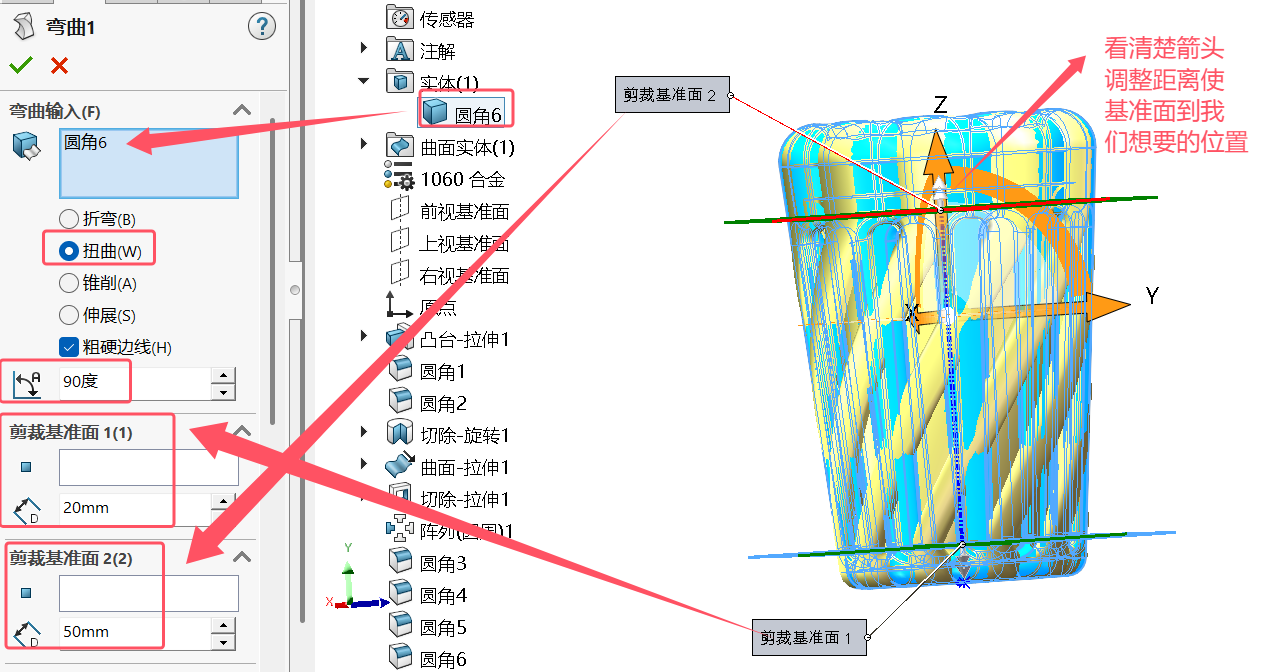

做弯曲操作，完成模扭曲特征

在这里插入图片描述

距离为负数时，就是往反方向移动基准面

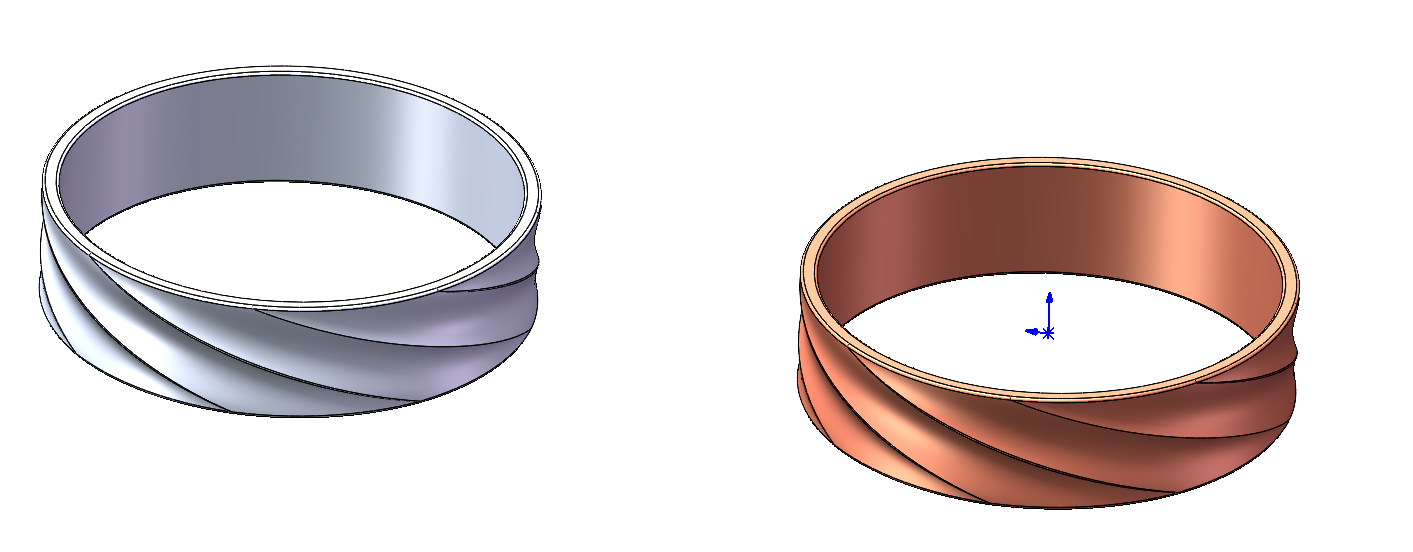

扭转环案例

在这里插入图片描述

以上视基准面，绘制草图，对称拉伸

在这里插入图片描述

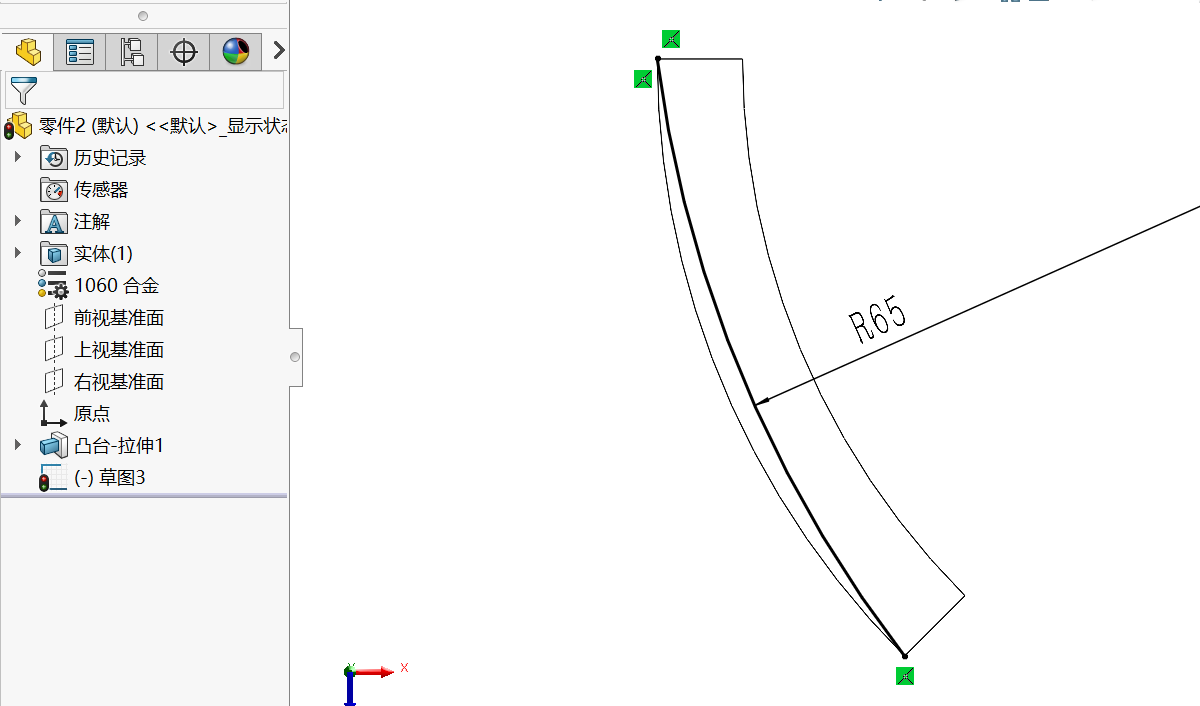

上视基准面，绘制一段圆弧

在这里插入图片描述

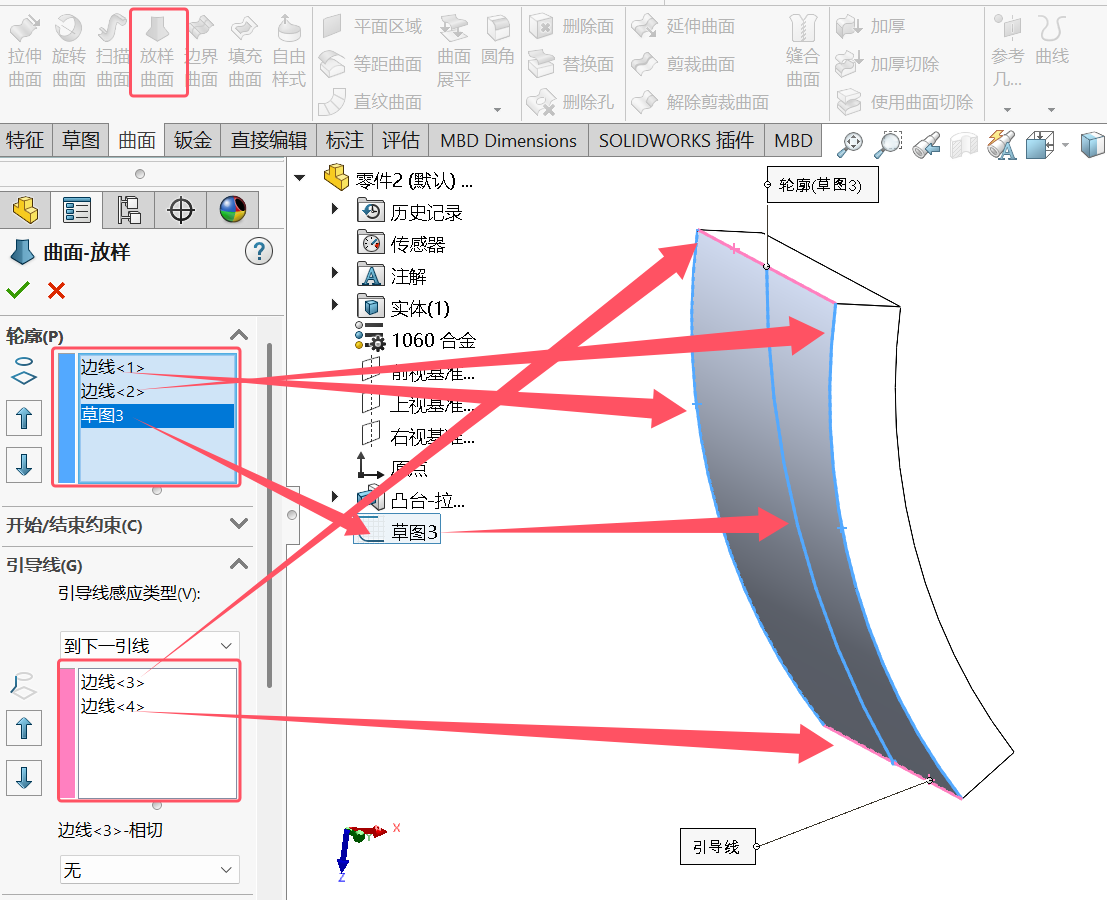

利用弧及边线放样生成曲面，注意：下面蓝色框中的选择是有顺序的，草图3得在中间

在这里插入图片描述

在这里插入图片描述

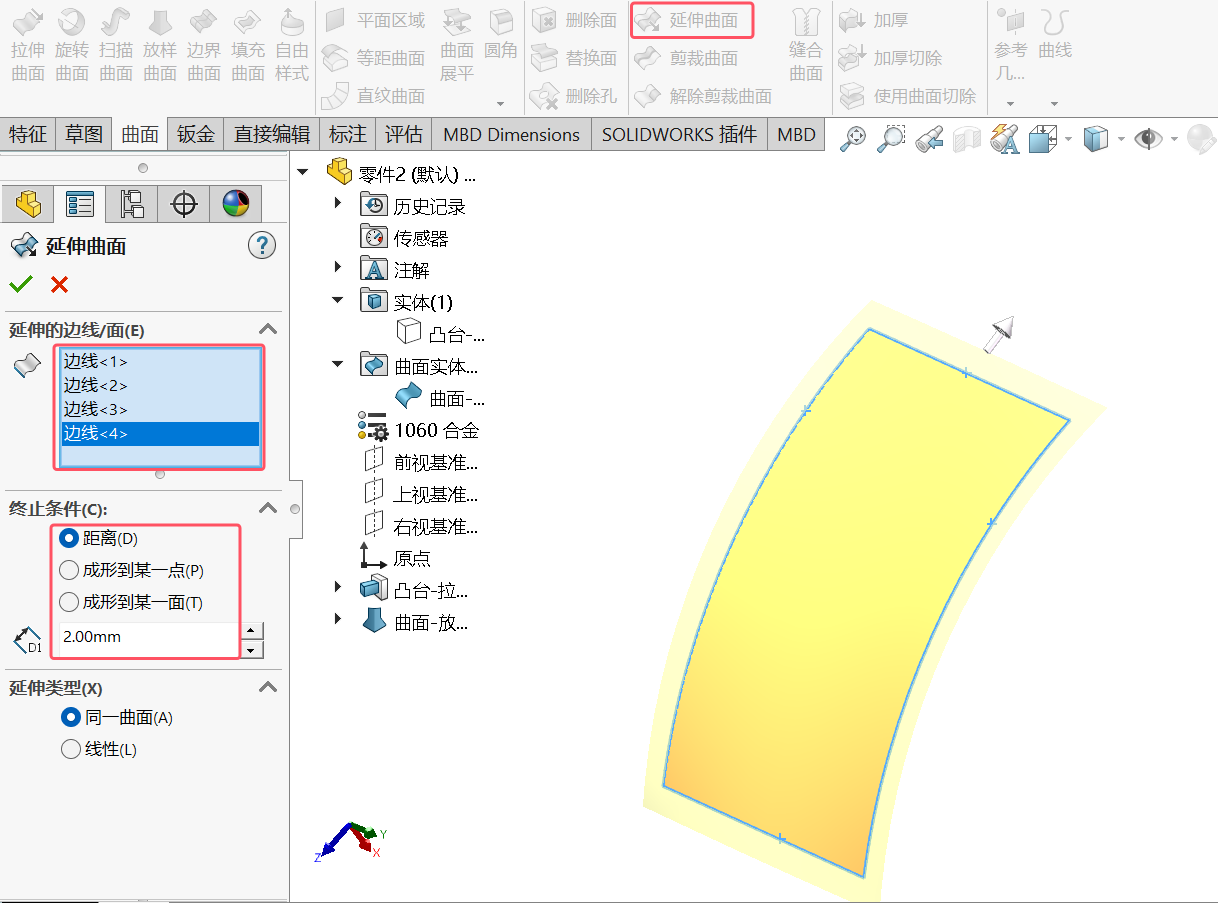

延伸放样曲面

在这里插入图片描述

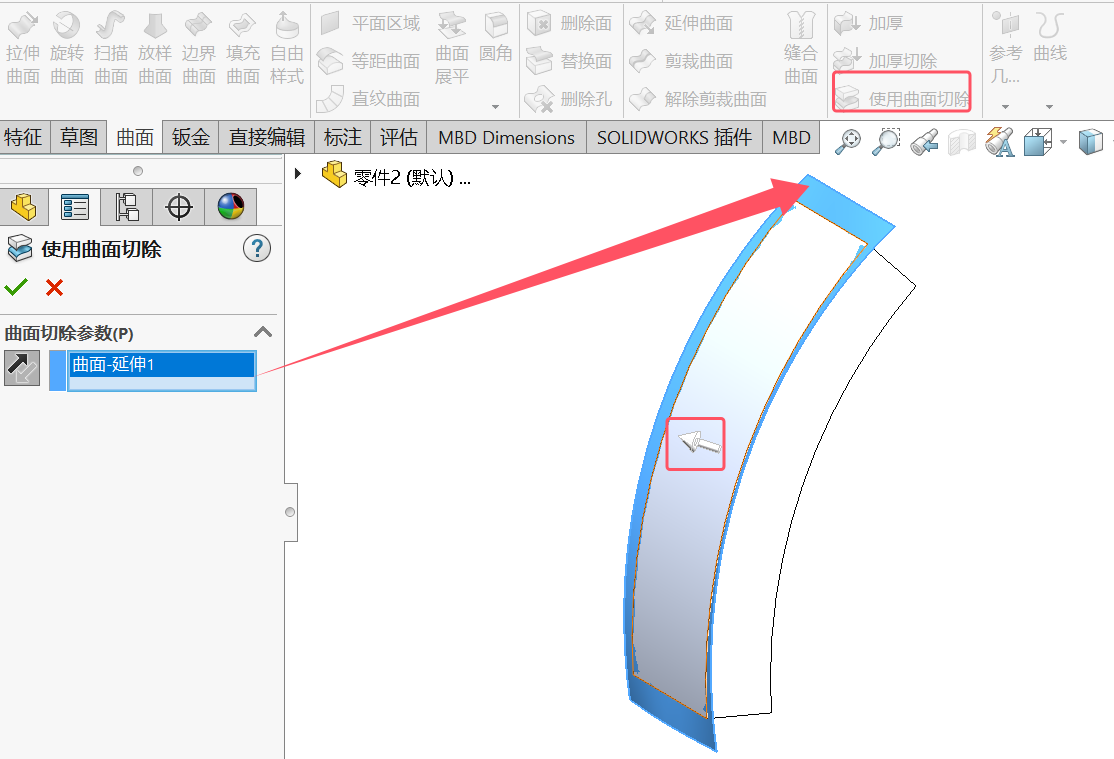

使用曲面切除，特别注意：白色箭头的方向

在这里插入图片描述

删除曲面

在这里插入图片描述

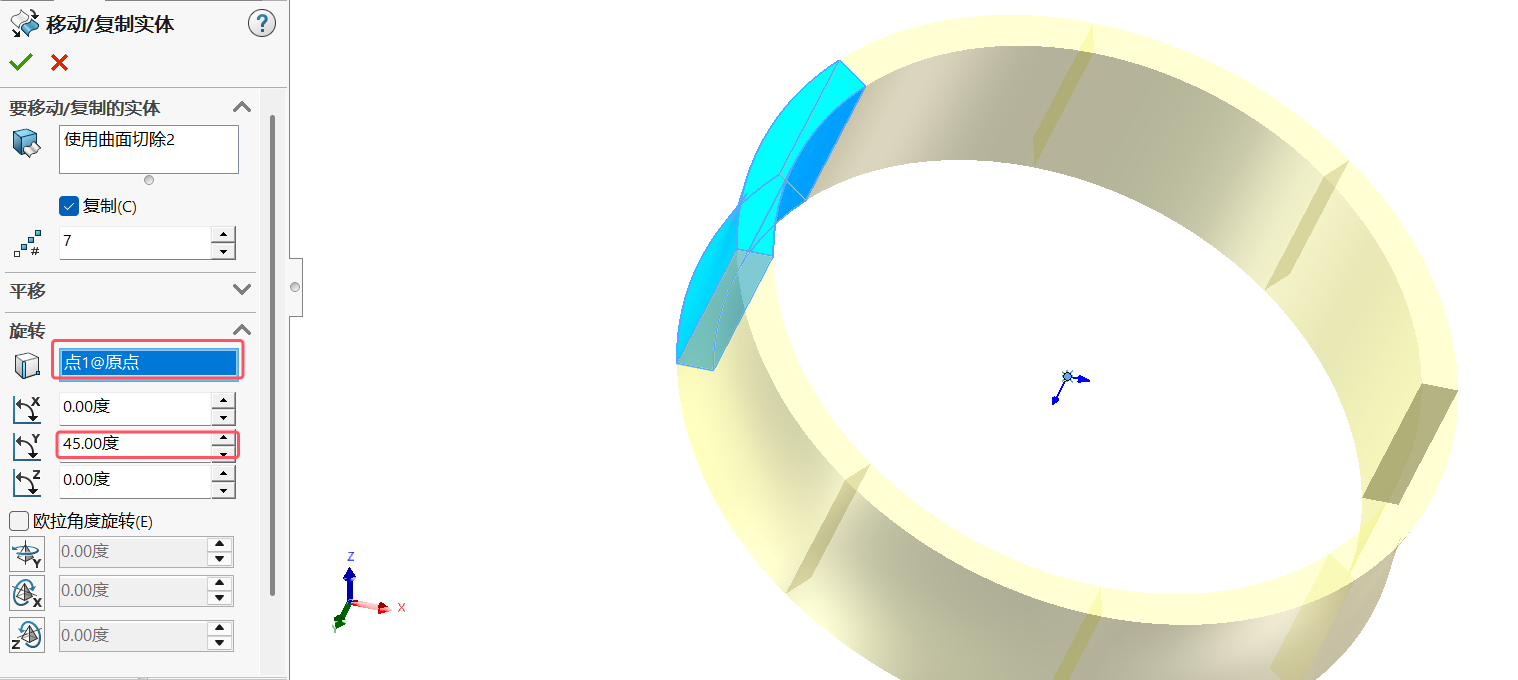

复制或阵列实体生成8个，我这里使用复制实体

在这里插入图片描述

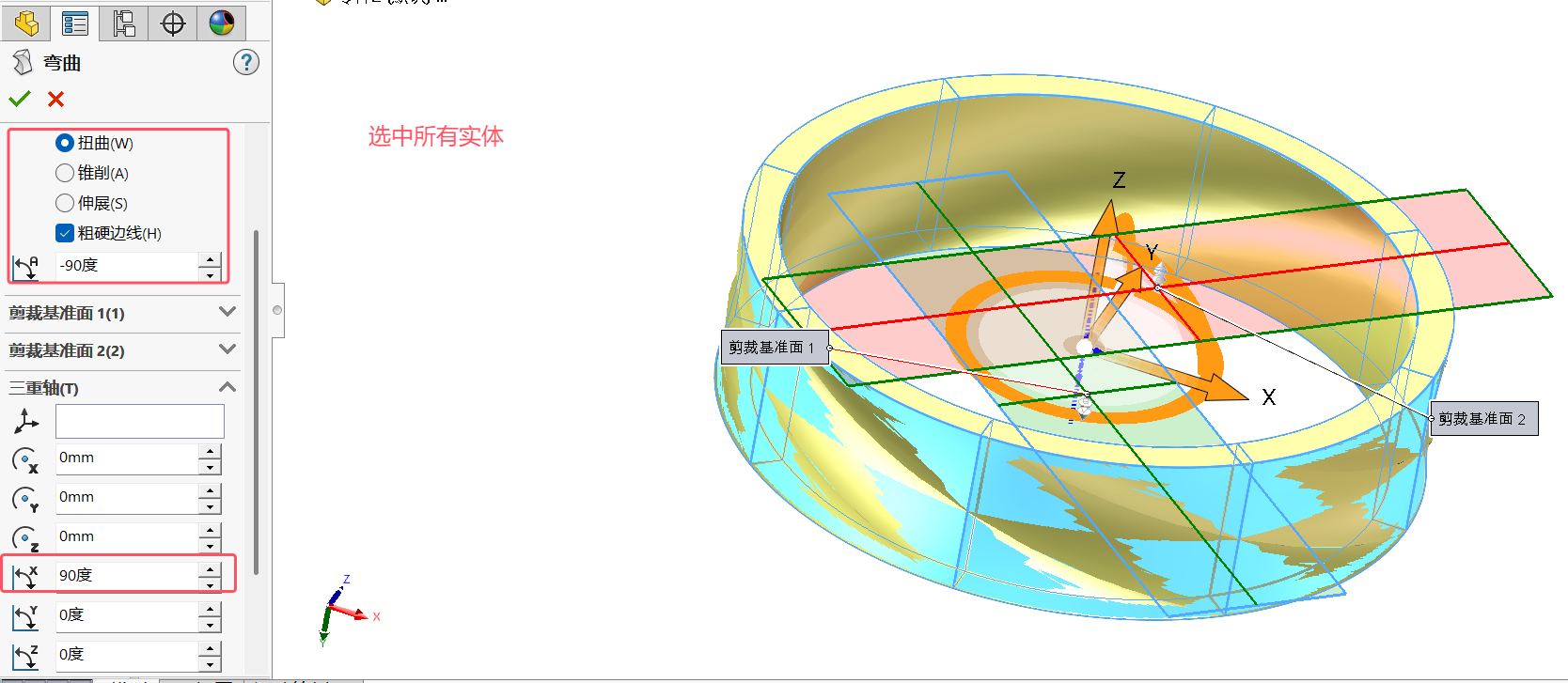

将模型进行扭曲，我觉得对于里面选择参数可以去慢慢按上下分别观察有啥样的效果，文字无法描述

在这里插入图片描述

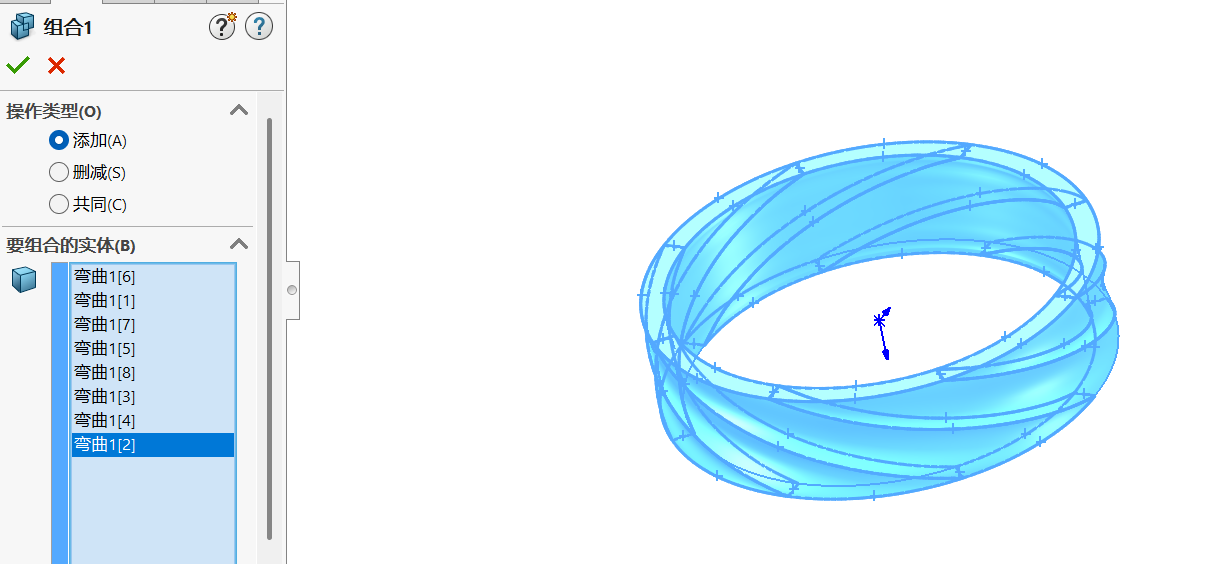

组合成一个实体

在这里插入图片描述

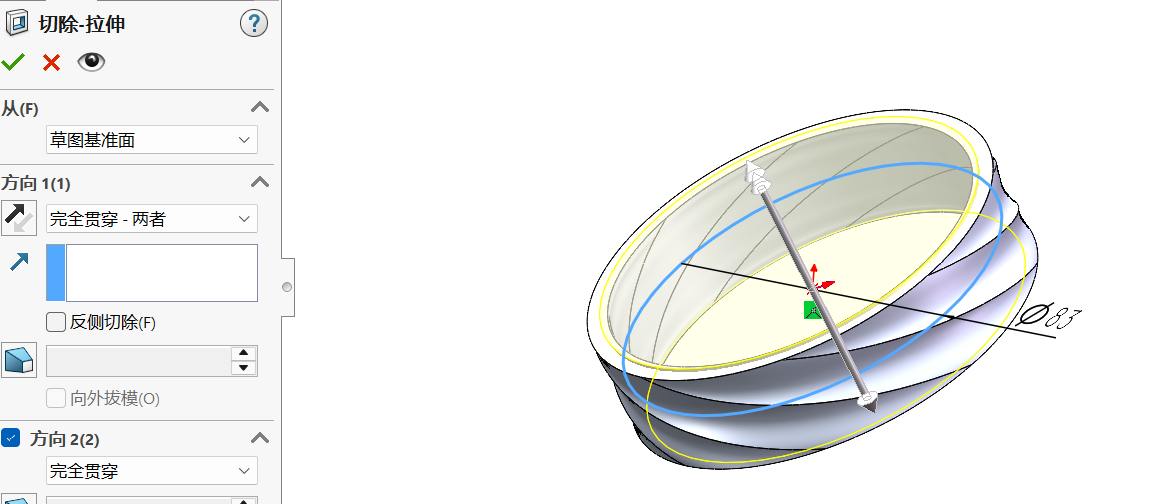

上视基准面，画圆拉伸切除

在这里插入图片描述

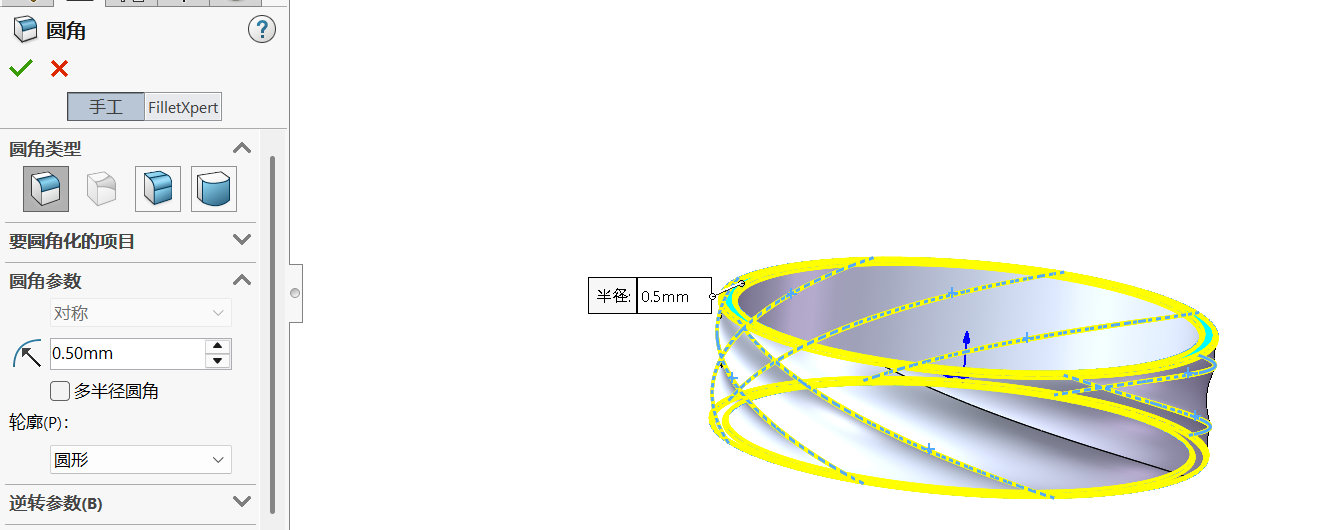

圆角上下两个面，及表面的线（R = 0.5）

在这里插入图片描述

最终模型

在这里插入图片描述
