VLAN基本原理（工作原理，链路类型）

一、什么是VLA

VLAN是英文Virtual Local Area Network的简称又叫（ 虚拟局域网 ）是对连接到的 第二层交换机 端口的 网络用户 的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行 网络分段 。 一个VLAN可以在一个交换机或者跨交换机实现。 VLAN可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组。

二、VLAN的优点

1. 限制广播域。广播域被限制在一个VLAN内，提高了网络处理能力。

2. 增强局域网的安全性。VLAN的优势在于VLAN内部的广播和单播流量不会被转发到其它VLAN中，从而有助于控制网络流量、减少设备投资、简化网络管理、提高网络安全性。

3. 灵活构建虚拟工作组。用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

三、VLAN的基本原理

1.实现方式

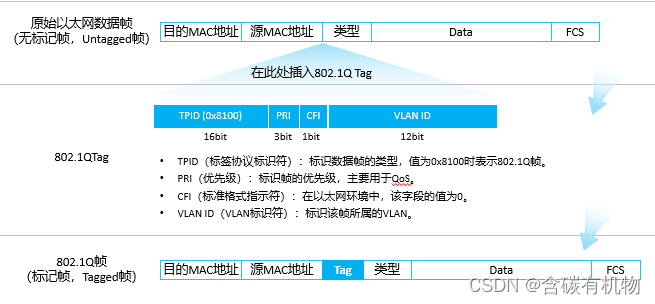

VLAN标签 (VLAN Tag)IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。

2.VLAN数据帧
IEEE 802.1Q定义了这种带标签的数据帧的格式，满足这种格式的数据帧称为IEEE 802.1Q数据帧

VLAN ID： 0 4095：保留

1-4094：使用

1：所有交换机默认配置，不可被删除。

如何识别带VLAN标签的数据帧：数据帧的Length/Type = 0x8100。

注意：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。

四、VLAN的链路类型及端口类型

链路类型

1.接入链路（Access Link）：连接用户主机和交换机的链路为接入链路。

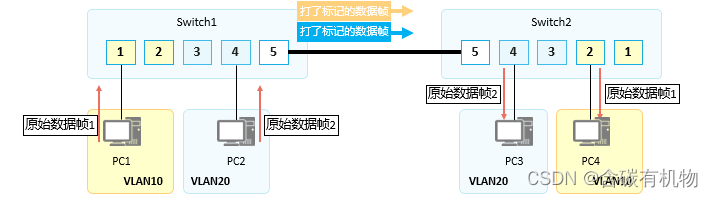

2.干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。

端口类型

1.Access端口：是交换机上用来连接用户主机的端口，它只能连接接入链路。

（1）在接收数据时会添加vlan Tag，而且vlan id和端口的pvid相同。

（2）在转发数据时会移除vlan Tag。

（3）Access链路一般应用在交换机和主机之间的链路上，只允许承载一个vlan数据。

2.Trunk端口：是交换机上用来和其他交换机连接的端口，它只能连接干道链路。

（1）在接受数据

1) 若收到是没有Tag标签的数据，那么在接收数据的时候会打上接收端口的pvid值。

2) 若收到是拥有Tag标签的数据，那么在接收数据的时候会以原有的Tag接收。

（2）在转发数据

1）若转发的Tag标签值与转发接口的pvid值相同，那么拿掉Tag标签转发。

2）若转发的Tag标签值与转发接口的pvid值不同，那么不拿Tag标签直接以原有Tag标签转发。

3.Hybrid端口：是交换机上既可以连接用户主机，又可以连接其他交换机的端口。Hybrid端口既可以连接接入链路又可以连接干道链路。Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。

（1）Hybrid链路连接主机的一端

 1）在接收数据时会打上与接收端口pvid值相同的标签。

 2）在转发数据时会拿掉标签

（2）Hybrid链路连接交换机的一端

 1）打上标签
