SGW、PGW综述

SGW（Serving GateWay，服务网关）是移动通信网络EPC中的重要网元。EPC网络实际上是原3G核心网PS域的演进版本，而SGW的功能和作用与原3G核心网SGSN网元的用户面相当，即在新的EPC网络中，控制面功能和媒体面功能分离更加彻底。 

在EPC系统中引入的SGW网元实体，其英文全称为Serving Gateway，它是EPC网络的用户面接入服务网关，相当于传统SGSN的用户面功能。 

在传统网络中，SGSN网元既负责移动性管理、用户接入控制等信令面相关的功能，也负责用户数据的转发。基于控制与承载分离的思想，在EPC网络中对SGSN的功能进行了拆分，即信令面功能由MME网元负责，而用户数据转发的用户面功能由SGW网元接管。

SGW网元的功能相对简单，它只需要在MME的控制下进行数据包的路由和转发，即将接收到的用户数据转发给指定的PGW网元，又因为接收和发送均为GTP协议数据包，从而也不需要对数据包进行格式转化，简单来讲SGW就是GTP协议数据包的双向传输通道。

网络中不同网元之间的通信必须符合标准协议。

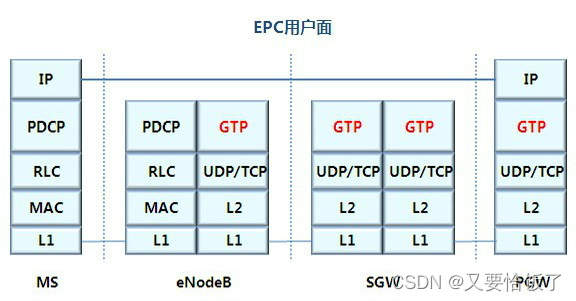

对于SGW而言，它与无线基站eNodeB以及PGW之间的接口消息均要符合GTP协议。



鉴于SGW与PGW均是负责用户面相关功能的网元，在运营商进行网络规划时有两种可能的组网方式。

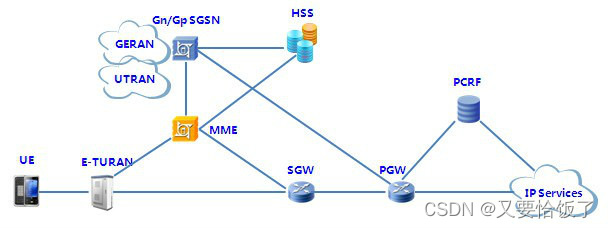

l SGW与PGW分别设置（如图所示），它们之间的接口为标准S5接口，适用于两网元属于不同厂商产品的情形，这种组网方式较为灵活。

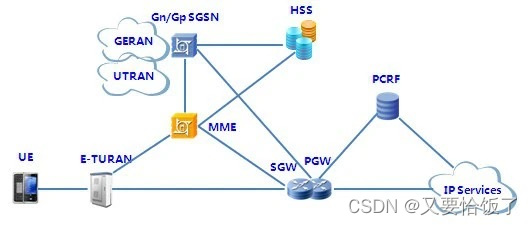

同厂家的SGW与PGW网元可以合设（如下图所示），此时能减少网元间的消息流量，提升网络数据包的处理能力。
