基于EPLAN Electric P8 2022 基础操作（二）

栅格开关

主要用于控制图纸上栅格的显示和对齐方式，启栅格开关后，这些元件能够很容易地对齐到栅格点上，使整个电路图的布局更加整齐、规范。

1.打开栅格

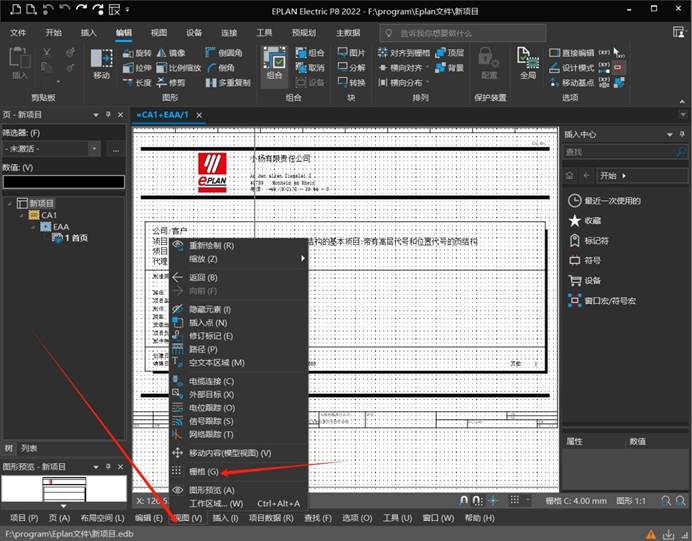

（1）菜单栏中选择“视图”—“栅格”命令或快捷键：Ctrl+Shift+F6，如图所示

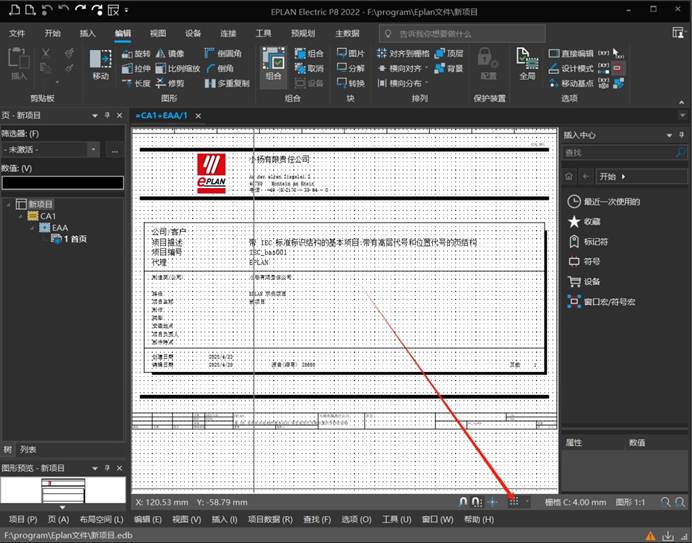

（2）单击“栅格”，如图所示

2.设置栅格样式

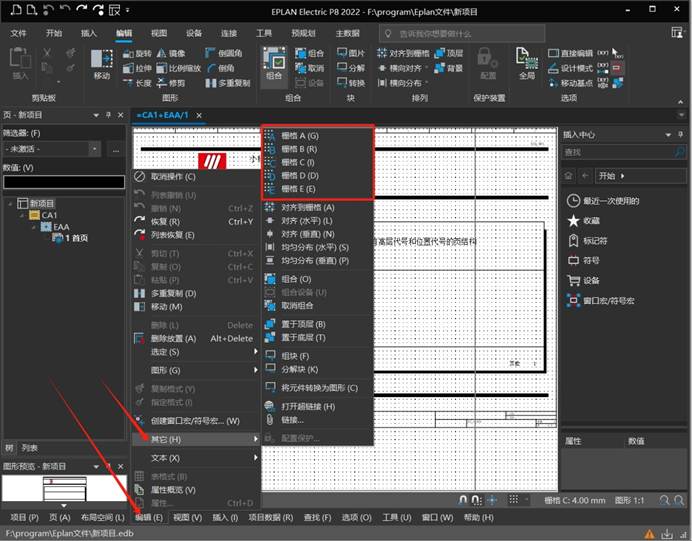

（1）菜单栏中选择“编辑”—“其它”命令，有五种栅格方式供选择，如图所示

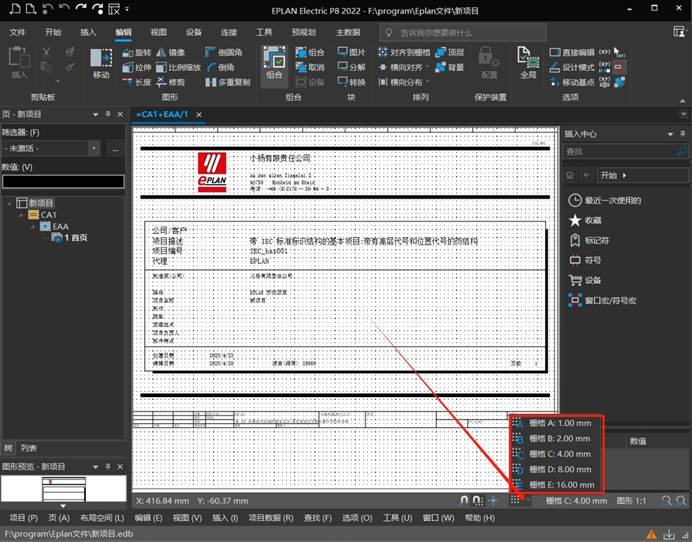

（2）单击“栅格”按钮后的小三角形，进行栅格方式选择，如图所示

3.设置栅格大小

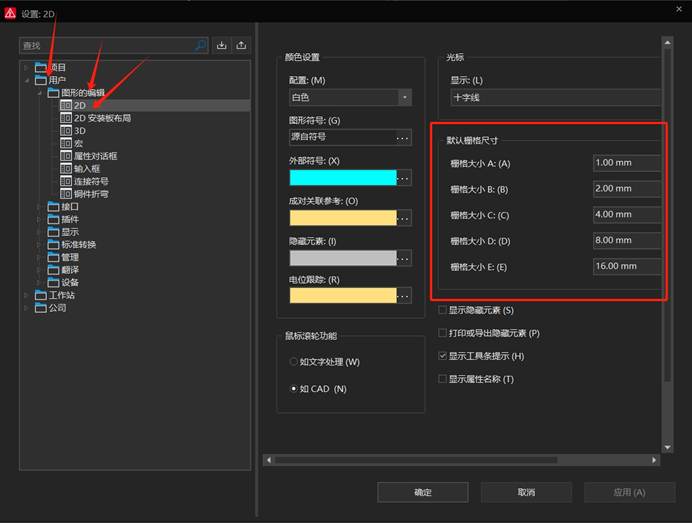

菜单栏中选择“选项”—“设置”命令—“用户”—“图像的编辑”—“2D”，在默认栅格尺寸中进行修改，如图所示

4.捕捉栅格

开启捕捉栅格后，设计人员可以快速、准确地将这些元件放置在正确的位置，无需手动调整到精确坐标，大大提高了元件布局的效率和准确性。

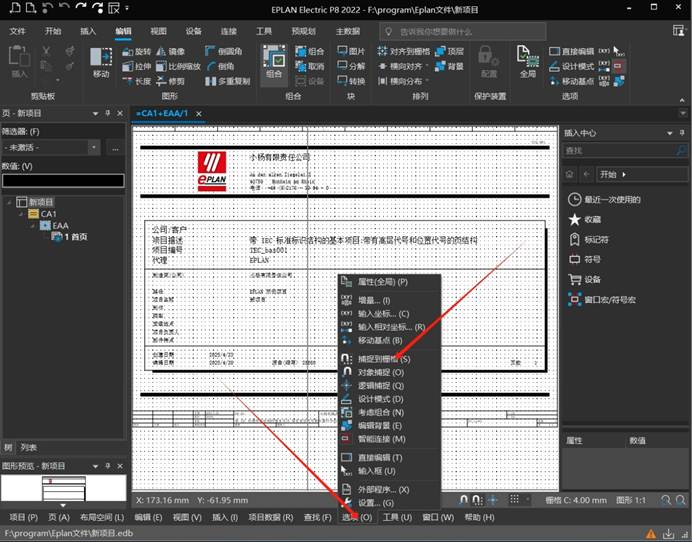

（1）菜单栏中选择“选项”—“捕捉到栅格”命令，如图所示

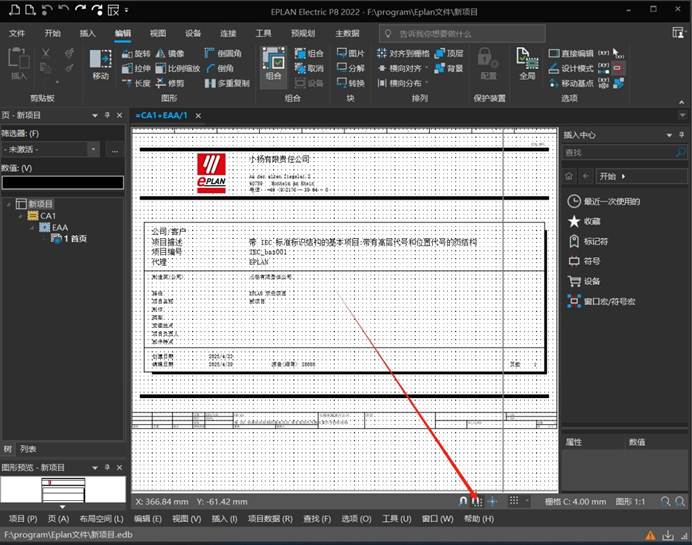

（2）状态栏中点击“开/关捕捉到栅格”，如图所示
