USB多路音频解码器模组

日常生活中相信大家都有碰到过音频质量不佳的情况。在家庭或办公环境中，需要连接多个音频设备如电脑、手机、游戏机、电视等但连接和切换会非常复杂。在嘈杂的环境中，音频信号也非常容易受到噪音干扰而导致音质下降。在需要实时的应用如游戏、视频会议和直播出现音频延迟是非常尴尬的事情。传统的音频设备和格式之间往往兼容性很差，所以导致连接和使用时出现问题。在多媒体应用中，如家庭影院、专业录音、汽车音响等，用户对音频处理的需求会更多样也会更复杂。有没有一个方案可以一次性解决以上这些问题，USB多路音频解码模组应运而生。

USB多路音频解码器模组的工作原理主要包括以下几个步骤：

1. 音频信号输入

多路音频解码器模组通过USB接口接收来自不同音源的音频信号。这些音源可以包括电脑、手机、游戏机、麦克风等设备。USB接口不仅传输音频数据，还提供电源供给。

2. 数字音频解码

接收到的音频信号通常以数字格式传输，USB多路音频解码器模组首先需要解码这些数字音频信号。解码器使用内置的数字信号处理（DSP）芯片，将数字音频信号解码成模拟信号或其他音频格式。常见的音频编码格式包括MP3、AAC、FLAC等。

3. 多路信号处理

解码后的音频信号进入多路信号处理阶段。多路信号处理包括混音、均衡、音量控制等操作。这一步骤可以根据实际需求进行音频信号的优化和调整，例如消除噪音、调整音效等。

4. 模拟音频输出

经过多路信号处理的音频信号，最终需要转换成模拟信号输出。模组内的数模转换器（DAC）将处理后的数字音频信号转换成模拟信号，以便通过扬声器、耳机等输出设备播放。

5. 输出到音频设备

最终的模拟音频信号通过音频输出接口（如3.5mm音频插孔、RCA接口等）传输到外部音频设备。此时，用户可以通过扬声器、耳机等设备听到高质量的音频输出。

工作原理总结

信号接收：通过USB接口接收多个音源的音频信号。

数字解码：使用DSP芯片解码数字音频信号。

多路处理：进行混音、均衡、音量控制等多路信号处理。

数模转换：将处理后的数字音频信号转换为模拟信号。

信号输出：通过音频输出接口传输到外部音频设备。

USB多路音频解码器模组能够高效地处理和输出高质量的音频信号，适用于各种多媒体应用场景。

• A316-1926V1就是⼀款 USB多路高清音频解码器模组。模组使⽤XMOS的XU316-1024-QF60BC24芯⽚，集成了高精度DC-DC芯片，输出1.8V，0.9V电压给XU316 。模组集成了48.152MHz和49.152MHz有源晶体，满足不同高清音频采用率要求。模组内置XU316所需的24MHz晶体以及16Mbit Flash用来存储音频固件。
• A316-1926V1提供兼容全速和⾼速的USB2.0接⼝的USB AUdiO声卡设备，在USB 2.0异步模式中，能够⽀持⾼达768 KHz的采样率。
• 配合不同的固件，A316-1926V1可以处理高达6路SPDIF高清音频，以及2路I2S高清音频信号，满足多种高清音频解码器的需求。

1.2 产品特性¶

• USB接口特性
  • USB 2.0 (Full-speed and High-speed)
  • USB Audio Class 1.0
  • USB Audio Class 2.0
  • USB Firmware Upgrade (DFU)
  • USB Midi Device Class 1.0

• 支持音频协议
  • I2S/TDM
  • S/PDIF(光钎/同轴)
  • Direct Stream Digital(DSD)
  • ADAT

• 支持音频采用率
  • PCM: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz，705.6kHz，768KHz
  • DSD: DSD 64 ,DSD 128, DSD 256, DSD 512
  • DOP: DOP 64 ,DOP 128，DOP256

• 系统兼容
  • UAC 2.0协议 ,支持ASIO ,支持多种操作系统，如Windows , Linux ,Android, MAC OS 和IOS等

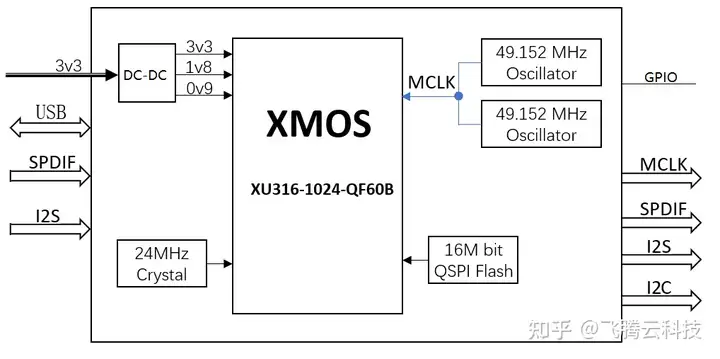

1.3 产品框图¶
