GZ073网络系统管理赛项

模块B：服务部署

卷II

目录

（二）服务器RouterSrv上的工作任务

（三）服务器AppSrv上的工作任务

（四）服务器DC1&DC2上的工作任务

（五）服务器IOMSrv上的工作任务

（六）客户端InsideCli上的工作任务

（七）客户端OutsideCli上的工作任务

（二）服务器RouterSrv上的工作任务

（三）服务器AppSrv上的工作任务

（四）服务器StorageSrv上的工作任务

（五）服务器IOMSrv工作任务

（六）客户端OutsideCli和InsideCli工作任务

【答题须知】

1.赛题中涉及的登陆信息请查阅《比赛设备系统平台用户和密码说明》

2.竞赛成果物提交请查阅《竞赛成果提交确认单》并严格按要求提交相关文件（注意，为避免文件丢失，请不要直接在U盘上编辑文档）。

一、Windows项目任务描述

你作为技术工程师，被指派去构建一个公司的内部网络，要为员工提供便捷、安全稳定内外网络服务。你必须在规定的时间内完成要求的任务，并进行充分的测试，确保设备和应用正常运行。任务所有规划都基于Windows操作系统，请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试，网络拓扑图和基本配置信息如下：

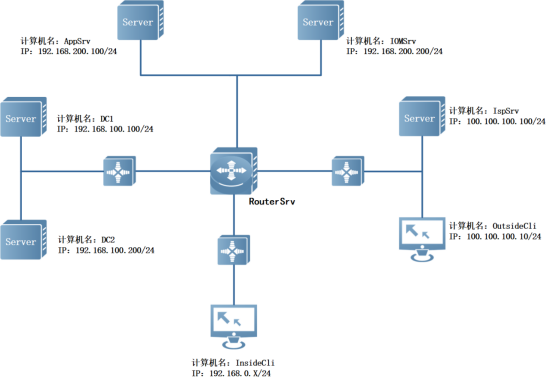

（一）拓扑图

（二）网络地址规划

服务器和客户端基本配置如下表，各虚拟机已预装系统。

主机名	所在域	网络地址	DNS	网关
DC1	chinaskills.com	192.168.100.100/24	127.0.0.1	192.168.100.254
DC2	chinaskills.com	192.168.100.200/24	192.168.100.100	192.168.100.254
AppSrv	chinaskills.com	192.168.200.100/24	192.168.100.100 192.168.100.200	192.168.200.254
RouterSrv	chinaskills.com	192.168.100.254/24 192.168.0.254/24 192.168.200.254/24 100.100.100.251/24	192.168.100.100	无
IspSrv	保持工作组状态	100.100.100.100/24	127.0.0.1	无
InsideCli	chinaskills.com	192.168.0.0/24 （dhcp）	192.168.100.100 192.168.100.200	192.168.0.254
OutsideCli	保持工作组状态	100.100.100.10/24	100.100.100.100	100.100.100.254

二、Windows项目任务清单

（一）服务器IspSrver上的工作任务

1.DNS

- - - 安装DNS服务器，根据题目创建必要正向区域和反向区域的DNS解析。
    - 把当前机器作为互联网根域服务器，创建test1.com~test100.com，并在所有正向区域中创建一条A记录，解析到本机地址。

2.互联网访问检测服务器

- - - 为了模拟Internet访问测试，请搭建网卡互联网检测服务。
    - 使用ispsrv.chinaskills.global站点模拟互联网检测服务器。
    - 配置检测文件内容为internet。
    - 允许互联网区域客户端访问AppSrv上的HTTP资源。

（二）服务器RouterSrv上的工作任务

1.路由功能

- - - 安装Remote Access服务开启路由转发，为当前实验环境提供路由功能。
    - 启用网络地址转换功能，实现内部客户端访问互联网资源。

2.虚拟专用网络

- - - 设置OpenVPN，采用EasyRsa3进行部署。
    - VPN隧道通道使用三层点到点模式，使用TCP 2023进行连接。
    - 对于VPN服务器端使用固定地址192.168.1.1/24。
    - 对于VPN客户端，请使用范围192.168.1.200-192.168.1.220/24。
    - 互联网区域客户端通过OpenVPN访问chinaskills域网络。

3.DHCP

- - - 安装和配置DHCP relay服务，为办公区域网络提供地址上网。
    - DHCP服务器位于AppSrv服务器上。
    - 拆分DHCP服务器上的作用域，拆分的百分比为7:3。
    - InsideCli优先从RouterSrv获取地址。

（三）服务器AppSrv上的工作任务

1.RDS

- - - 在RouterSrv和AppSrv上搭建RDS服务。
    - 资源服务器设定为AppSrv。
    - 用户登录成功后可以通过RDS运行以下应用：notepad，wordpad。
    - 内部用户通过“https://app.chiaskills.cn/rdweb/”进行访问，页面无证书警告。

2.万维网服务

- - - 在AppSrv上搭建网站服务器。
    - 将访问http://www.chinaskills.com的http的请求重定向到https://www.chinaskills.com站点。
    - 网站内容设置为“该页面为www.chinaskills.com测试页！”。
    - 将当前web根目录设置为d:\wwwroot目录。
    - 启用Windows身份验证，只有通过身份验证的用户才能访问到该站点，manager用户组成员使用IE浏览器打开不提示认证，直接访问。
    - 设置“http://www.chinaskills.com/”网站的最大连接数为1000，网站连接超时为60s。
    - 使用W3C记录日志。每天创建一个新的日志文件，文件名格式：日志只允许记录日期、时间、客户端IP地址、用户名、服务器IP地址、服务器端口号。
    - 日志文件存储到“C:\WWWLogFile”目录中。

3.文件共享

- - - 创建用户主目录共享文件夹：本地目录为d:\share\users\，允许所有域用户可读可写。将该文件夹设置为所有域用户的home目录，用户登录计算机成功后，自动映射挂载到H卷。禁止用户在该共享文件中创建“*.exe, *.bat, *.sh”文件。
    - 创建manager组共享文件夹：本地目录为d:\ share\managers，仅允许manager用户组成员拥有写入权限，该共享文件对其他组成员不可见。
    - 创建public-share公共共享文件夹：本地目录为d:\ share\public-share，仅允许manager用户组成员拥有写入权限，其他认证用户只读权限，自己写入的文件或者创建的文件夹具有完全控制权限。
    - 要求对每个用户的主目录进行磁盘大小的限制，大小均设置为1GB。

4.FTP

- - - 安装FTP服务，新建一个FTP站点，并建立用户soft1、soft2，密码均为ftp123。
    - FTP站点主目录为D:\ftproot，通过适当技术实现用户soft1与soft2通过匿名方式登录FTP站点时，只能浏览到“Public”子目录内容，若用个人账号登录FTP站点，则只能访问与用户名同名的自己的子文件夹。
    - FTP站点使用预共享密钥加密通信通道，否则将不能访问。
    - 拒绝删除或重命名文件。
    - 拒绝上传“*.exe”后缀的文件。
    - 设置FTP最大客户端连接数为100。设置无任何操作的超时时间为5分钟，设置数据连接的超时时间为1分钟。

5.DHCP

- - - 安装和配置dhcp服务，为办公区域网络提供地址上网。
    - 创建地址池名为inside_pool，地址池范围：192.168.0.1-192.168.0.100。
    - 根据题目要求正确配置网关和dns信息。

6.配置故障转移

- - - 设置为“热备用服务器”模式。
    - 伙伴服务器“DC2”为“待机”状态。
    - 为备用服务器保留5%的地址。
    - 状态切换间隔为60分钟。
    - 启用身份验证，密码为“P@ssw0rd”。

7.NTFS权限

- - - 创建存放各个部门数据的文件夹。
    - 路径为D:\data\{manager;IT;sales}。
    - manager，IT，sales用户仅能访问属于自己组的文件夹，不允许创建文件。
    - 在本组文件夹，可以创建文件和子文件夹，对此目录有除删除外的绝对控制权。
    - 不允许打开其他组的文件夹，不允许删除。
    - IT组用户创建txt文件需要加密以保护数据，内容为“ChinaSkills Test”，仅administrator和文件所有者可以读取。

8.NFS

- - - 创建NFS共享文件夹，允许InsideCli可以远程挂载，映射挂载到D卷。
    - 共享文件夹路径为D:\shares\NFSshare。
    - 共享名称为NFSshare。
    - 允许未映射的用户访问。
    - 共享权限为读/写。

（四）服务器DC1&DC2上的工作任务

1.活动目录域服务

- - - 在DC1和DC2服务器上安装活动目录域服务，并且提升该操作系统为域控制器。
    - 活动目录域名为：chinaskills.com。
    - 域用户能够使用[username]@csk.cn进行登录。
    - 创建一个名为“CSK”的OU，并新建以下域用户和组。
    - sa01-sa20，请将该用户添加到sales用户组。
    - it01-it20，请将该用户添加到IT用户组。
    - ma01-ma10，请将该用户添加到manager用户组。
    - 从休眠/挂起恢复时提示输入密码。
    - 所有的服务器不需要按ctrl+alt+del。
    - 删除“映射网络驱动器”和“断开网络驱动器”。
    - 域内所有计算机（dc除外），当dc服务器不可用时，禁止使用缓存登录。
    - 禁止所有组访问注册表编辑工具。
    - sales组删除开始菜单上的注销。
    - 允许manager，IT，sales组通过远程访问AppSrv服务器。

2.证书颁发机构

- - - 在DC1服务器上安装证书颁发机构。
    - 定义名称：CSK2023-ROOTCA。
    - 证书颁发机构有效期：3 years。
    - 为chinaskills.com域内的web站点颁发web证书。
    - 当前拓扑内所有机器必须信任该证书颁发机构。
    - 为域内所有计算机自动颁发一张计算机证书。

3.DNS（域名解析服务）

- - - 安装及配置DNS服务。
    - 创建正向区域，添加必要的域名解析记录。
    - 配置TXT记录，配置域名反向PTR。
    - 为当前域网络创建反向查找区域。
    - 无法解析的域名统一交由IspSrv进行解析。

4.磁盘管理

- - - 在DC2上安装及配置软RAID 5。
    - 在安装好的DC2虚拟机中添加三块10G虚拟磁盘。
    - 组成RAID 5，磁盘分区命名为卷标H盘：Raid5。
    - 手动测试破坏一块磁盘，做RAID磁盘修复，确认RAID 5配置完毕。

5.磁盘配额

- - - 在DC2驱动器C:\上设置磁盘配额，限制磁盘空间为5G，警告等级为3G，超出配额限制时记录事件，超出警告等级时记录事件。

6.Windows备份

- - - 在DC1上备份系统状态到D:\，共享文件夹所有用户具有读/写权限。

（五）服务器IOMSrv上的工作任务

- - - 图形界面登陆IOMSrv运维平台，登陆地址http://192.168.200.200。
    - 通过Windows代理模板，添加DC1、DC2操作系统监控对象，查看运行状态。
    - 通过中间件IIS模板，添加IIS监控对象，查看运行状态。
    - 通过新增WEB探测对象，监控门户网站http://www.chinaskills.com，查看运行状态。
    - 基于AppSrv上的门户网站业务，完成业务拓扑绘制，并在业务大屏上呈现，门户网站绑定“下载速度”“响应代码”和“响应时间”的性能指标。

（六）客户端InsideCli上的工作任务

- - - 按照要求将该主机加入到对应区域的域。
    - 设置电源配置，以便客户端在通电的情况下，永不进入睡眠。
    - 该客户端用于测试用户登录，Profiles，文件共享，安全策略，NFS客户端和RDS等功能。

（七）客户端OutsideCli上的工作任务

- - - 该主机不允许加入域。
    - 添加openvpn，用于连接到chinaskills.com域网络。
    - 设置电源配置，以便客户端在通电的情况下，永不进入睡眠。
    - 该客户端用于测试用户登录，Profiles，文件共享，安全策略和RDS等功能。

三、Linux项目任务描述

你作为一个Linux的技术工程师，被指派去构建一个公司的内部网络，要为员工提供便捷、安全稳定内外网络服务。你必须在规定的时间内完成要求的任务，并进行充分的测试，确保设备和应用正常运行。任务所有规划都基于Linux操作系统，请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试，网络拓扑图和基本配置信息如下：

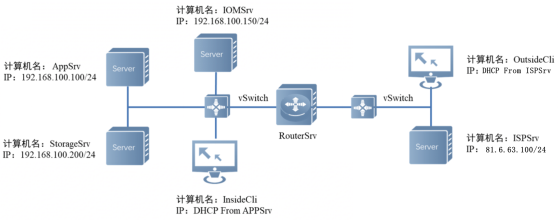

（一）拓扑图

（二）网络地址规划

服务器和客户端基本配置如下表，各虚拟机已预装系统。

ISPSrv（UOS）

- - - 完全限定域名：ispsrv.chinaskills.cn
    - 网络地址/掩码：81.6.63.100/24

AppSrv（Centos）

- - - 完全限定域名：appsrv.chinaskills.cn
    - 网络地址/掩码：192.168.100.100/24

StorageSrv（Centos）

- - - 完全限定域名：storagesrv.chinaskills.cn
    - 网络地址/掩码：192.168.100.200/24

RouterSrv（Centos）

- - - 完全限定域名：routersrv.chinaskills.cn
    - 网络地址/掩码：192.168.100.254/24、192.168.0.254/24、81.6.63.254/24

InsideCli（Centos）

- - - 完全限定域名：insidecli.chinaskills.cn
    - 网络地址/掩码：DHCP From AppSrv

OutsideCli（UOS）

- - - 完全限定域名：outsidecli.chinaskills.cn
    - 网络地址/掩码：DHCP From ISPSrv

四、Linux项目任务清单

（一）服务器ISPSrv工作任务

1.DHCP

- - - 为OutsideCli客户端网络分配地址，地址池范围：81.6.63.110-81.6.63.190/24。
    - 域名解析服务器：按照实际需求配置DNS服务器地址选项。
    - 网关：按照实际需求配置网关地址选项。

2.DNS

- - - 安装BIND9。
    - 配置为DNS根域服务器。
    - 其他未知域名解析，统一解析为该本机IP。
    - 创建正向区域“chinaskills.cn”。
    - 类型为Slave。
    - 主服务器为“AppSrv”。

3.WEB服务

- - - 安装nginx软件包。
    - 创建ispweb.chinaskills.cn站点。
    - 配置文件名为ispweb.conf，放置在/etc/nginx/conf.d/目录下。
    - 网站根目录为/mut/crypt（目录不存在需创建）。
    - 启用FastCGI功能，让nginx能够解析php请求。
    - index.php内容使用Welcome to 2023 Computer Network Application contest!

（二）服务器RouterSrv上的工作任务

1.DHCP RELAY

- - - 安装DHCP中继。
    - 允许客户端通过中继服务获取网络地址。

2.ROUTING

- - - 开启路由转发，为当前实验环境提供路由功能。
    - 根据题目要求，配置单臂路由实现内部客户端和服务器之间的通信。

3.SSH

- - - 工作端口为2021。
    - 只允许用户user01，密码ChinaSkill23登录到router。其他用户（包括root）不能登录，创建一个新用户，新用户可以从本地登录，但不能从ssh远程登录。
    - 通过ssh登录尝试登录到RouterSrv，一分钟内最多尝试登录的次数为3次，超过后禁止该客户端网络地址访问ssh服务。
    - 记录用户登录的日志到/var/log/ssh.log，日志内容要包含：源地址，目标地址，协议，源端口，目标端口。

4.IPTABLES

- - - 添加必要的网络地址转换规则，使外部客户端能够访问到内部服务器上的dns、mail、web和ftp服务。
    - INPUT、OUTPUT和FOREARD链默认拒绝（DROP）所有流量通行。
    - 配置源地址转换允许内部客户端能够访问互联网区域。

5.Web Proxy

- - - 安装Nginx组件。
    - 创建web.chinaskills.cn站点为www.chinaskills.cn配置代理前端，通过https访问后端Web服务器。
    - 配置文件名为proxy.conf，放置在/etc/nginx/conf.d/目录下。
    - 后端服务器日志内容需要记录真实客户端的IP地址。
    - 缓存后端Web服务器上的静态页面。
    - 创建服务监控脚本：/shells/chkWeb.sh。
    - 编写脚本监控公司的网站运行情况。
    - 脚本可以在后台持续运行。
    - 每隔3S检查一次网站的运行状态，如果发现异常尝试3次。
    - 如果确定网站无法访问，则返回用户“网站正在维护中，请您稍后再试”的页面。

6. 数据库服务器

- - - 将此服务器配置为数据库服务器，创建数据库为School，在库中创建表为Score，在表中创建2个用户，分别为（1，suser1，1999-6-1，female），（2，suser2，2000-9-1，male），口令（采用password加密）与用户名相同，表结构如下：
    - 开启数据库的查询日志，路径为/var/log/mariadb/mariadb.log。

字段名	数据类型	主键
ID	Int(11)	是
Name	varchar(20)	否
Birthday	Datetime	否
Sex	char(10)	否
Password	char(64)	否

7.iSCSI

- - - RouterSrv为target服务器端进行设置，创建target设备，targetID为10，名称为iqn.2023-08.chinaskills.cn:test。

（三）服务器AppSrv上的工作任务

1.DHCP

- - - 为InsideCli客户端网络分配地址，地址池范围：192.168.0.110-192.168.0.190/24。
    - 域名解析服务器：按照实际需求配置DNS服务器地址选项。
    - 网关：按照实际需求配置网关地址选项。
    - 为InsideCli分配固定地址为192.168.0.190/24。

2.DNS

- - - 为chinaskills.cn域提供域名解析。
    - 为www.chinaskills.cn提供解析。
    - 启用内外网解析功能，当内网客户端请求解析的时候，解析到对应的内部服务器地址，当外部客户端请求解析的时候，请把解析结果解析到提供服务的公有地址。
    - 请将IspSrv作为上游DNS服务器，所有未知查询都由该服务器处理。

3.WEB服务

- - - 安装WEB服务。
    - 服务以用户webuser系统用户运行。
    - 限制WEB服务只能使用系统500M物理内存。
    - 全站点启用TLS访问，使用本机上的“CSK Global Root CA”颁发机构颁发，网站证书信息如下：
      1. = CN
        = China

1. 1. 1. 1. = BeiJing

- - - - = skills
        = Operations Departments
        = *.chinaskills.com
    - 客户端访问https时应无浏览器（含终端）安全警告信息。
    - 当用户使用http访问时自动跳转到https安全连接。
    - 搭建www.chinaskills.cn站点。
    - 网页文件放在StorgeSrv服务器上。
    - 在StorageSrv上安装MriaDB，在本机上安装PHP，发布WordPress网站。
    - MariaDB数据库管理员信息：User: root/ Password: 000000。

4.Mariadb Backup Script

- - - 脚本文件：/shells/mysqlbk.sh。
    - 备份数据到/root/mysqlbackup目录。
    - 备份脚本每隔30分钟实现自动备份。
    - 导出的文件名为all-databases-20230213102333，其中20230213102333为运行备份脚本的当前时间，精确到秒。

5.MAIL

- - - 安装配置postfix和dovecot，启用imaps和smtps，并创建测试用户mailuser1和mailuser2。
    - 使用mailuser1@chinaskills.cn的邮箱向mailuser2@chinaskills.cn的邮箱发送一封测试邮件，邮件标题为“just test mail from mailuser1”，邮件内容为“hello, mailuser2”。
    - 使用mailuser2@chinaskills.cn的邮箱向mailuser1@chinaskills.cn的邮箱发送一封测试邮件，邮件标题为“just test mail from mailuser2”，邮件内容为“hello, mailuser1”。

6.CA（证书颁发机构）

- - - CA根证书路径/csk-rootca/csk-ca.pem。
    - 签发数字证书，颁发者信息：（仅包含如下信息）
      1. = CN
        = China

1. 1. 1. 1. = BeiJing

- - - - = skills
        = Operations Departments
        = CSK Global Root CA

7.chrony

- - - 配置为全网提供时间同步服务器。
    - 为除本机外的所有主机提供时间同步服务。
    - 每隔5分钟同步一次时间。

8.iSCSI

- - - 在appsrv上编辑iSCSI客户端配置文档将节点开启方式改为手动（manual）模式，之后启动iSCSI客户端进程以便发现target服务端。

（四）服务器StorageSrv上的工作任务

1.DISK

- - - 添加大小均为10G的虚拟磁盘，配置raid-5磁盘。
    - 创建LVM命名为/dev/vg01/lv01，大小为100G，格式化为ext4，挂在到本地目录/webdata，在分区内建立测试空文件disk.txt。

2.NFS

- - - 共享/webdata/目录。
    - 用于存储AppSrv主机的WEB数据。
    - 仅允许AppSrv主机访问该共享。

3.VSFTPD

- - - 禁止使用不安全的FTP，请使用“CSK Global Root CA”证书颁发机构，颁发的证书，启用FTPS服务。
    - 用户webadmin，登录ftp服务器，根目录为/webdata/。
    - 登录后限制在自己的根目录。

4.SAMBA

- - - 创建samba共享，本地目录为/data/share1，要求：共享名为share1。仅允许zsuser用户能上传文件。
    - 创建samba共享，本地目录为/data/public，要求：共享名为public。允许匿名访问。所有用户都能上传文件。

5.LDAP

- - - 安装slapd，为samba服务提供账户认证。
    - 创建chinaskills.cn目录服务，并创建用户组ldsgp，将zsuser、lsusr、wuusr。

6.ShellScript

- - - 编写添加用户的脚本，存储在/shells/userAdd.sh目录。
    - 当有新员工入职时，管理员运行脚本为其创建公司账号。
    - 自动分配客户端账号、公司邮箱、samba目录及权限、网站账号等。
    - 以userAdd lifei的方式运行脚本，lifei为举例的员工姓名。

（五）服务器IOMSrv工作任务

- - - 图形界面登陆IOMSrv运维平台，登陆地址http://192.168.100.150。
    - 通过Linux代理模板，添加StorageSrv、AppSrv操作系统监控对象，查看运行状态。
    - 通过中间件Apache模板，添加Apache监控对象，查看运行状态。
    - 通过中间件MySQL数据库Agent模板，添加Mariadb监控对象，查看运行状态。
    - 通过新增WEB探测对象，监控门户网站www.chinaskills.cn，查看运行状态。
    - 基于AppSrv上的门户网站业务，完成业务拓扑绘制，并在业务大屏上呈现。

（六）客户端OutsideCli和InsideCli工作任务

1.OutsideCli

- - - 作为DNS服务器域名解析测试客户端，安装nslookup、dig命令行工具。
    - 作为网站访问测试客户端，安装firefox浏览器，curl命令行测试工具。
    - 作为SSH远程登录测试客户端，安装ssh命令行测试工具。
    - 作为SAMBA测试客户端，使用图形界面文件浏览器测试，并安装smbclient工具。
    - 作为FTP测试客户端，安装lftp命令行工具。
    - 作为防火墙规则效果测试客户端，安装ping命令行工具。
    - 截图的时候请使用上述提到的工具进行功能测试。

2.InsideCli

- - - 作为DNS服务器域名解析测试客户端，安装nslookup、dig命令行工具。
    - 作为网站访问测试客户端，安装firefox浏览器，curl命令行测试工具。
    - 作为SSH远程登录测试客户端，安装ssh命令行测试工具。
    - 作为SAMBA测试客户端，使用图形界面文件浏览器测试，并安装smbclient工具。
    - 作为FTP测试客户端，安装lftp命令行工具。
    - 作为防火墙规则效果测试客户端，安装ping命令行工具。
    - 截图的时候请使用上述提到的工具进行功能测试。
