ensp 关于osfp 的配置实验top

OSPF简介

OSPF（Open Shortest Path First，开放最短路径优先）是一种广泛使用的动态路由协议，属于链路状态路由协议。它由IETF开发，适用于大型企业和运营商网络，支持复杂的网络拓扑和分层设计。OSPF的主要特点和功能如下：

---

1. 工作原理

• 基于链路状态：
  OSPF通过LSA（Link State Advertisement，链路状态通告）传播路由信息，每台路由器维护一份完整的链路状态数据库（LSDB），并使用Dijkstra算法计算最优路径。

• 区域划分：
  OSPF支持通过区域（Area）来划分网络，将骨干区域（Area 0）作为核心，从而提高路由器性能和收敛速度。

---

2. 主要特点

• 开源协议：
  OSPF是一个标准的开放协议，不依赖任何特定厂商。

• 快速收敛：
  在网络拓扑发生变化时，OSPF能够快速更新路由信息并重新计算最优路径。

• 支持VLSM和CIDR：
  OSPF支持可变长子网掩码（VLSM）和无类域间路由（CIDR），能够高效使用IP地址。

• 多路径负载均衡：
  OSPF支持等价负载均衡（Equal-Cost Multi-Path, ECMP），可以通过多条路径分担流量。

• 认证机制：
  OSPF支持明文认证和MD5认证，提升网络的安全性。

---

3. 消息类型

OSPF使用以下五种类型的消息进行通信：

1. Hello消息： 用于发现和维护邻居关系。
2. DBD（Database Description）： 交换LSDB摘要。
3. LSR（Link State Request）： 请求缺失的LSA。
4. LSU（Link State Update）： 发送链路状态更新信息。
5. LSAck（Link State Acknowledgment）： 确认接收到的LSA。

---

4. OSPF的基本组成

• Router ID (RID)：
  每台路由器的唯一标识符，用于标记路由器。

• 邻居关系：
  路由器通过Hello协议建立邻居关系，只有成为邻居后才能进一步交换路由信息。

• 区域：
  OSPF网络通过区域进行分层设计，骨干区域（Area 0）负责连接其他区域。

• 成本（Cost）：
  OSPF的路径选择基于成本，通常由接口带宽决定，带宽越高，成本越低。

---

5. 应用场景

• 企业网络：
  适用于大型企业的内部网络，由于支持多区域划分和复杂拓扑结构。

• 运营商网络：
  在ISP网络中，用于高效路由和快速收敛。

• 多厂商环境：
  OSPF作为标准协议，常用于多厂商设备的互联。



这是本次的实验top

我以AR1和AR4为例

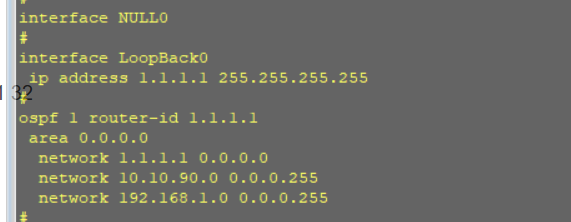

<ar1>system-view

[ar1]interface LoopBack 0
[ar1-LoopBack0]

[ar1-LoopBack0]ip  add 1.1.1.1 32

 [ar1-LoopBack0]quit

[ar1]ospf 1.1.1.1 32

[ar1-ospf-1]area 0

[ar1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

[ar1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[ar1-ospf-1-area-0.0.0.0]network 10.10.90.0 0.0.0.255

<ar4>system-view

[ar4]interface LoopBack 0

[ar4-LoopBack0]ip ad 4.4.4.4 32

[ar4-LoopBack0]quit

[ar4]ospf router-id  4.4.4.4

[ar4-ospf-1]area 0

[ar4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

[ar4-ospf-1-area-0.0.0.0]network 100.10.10.0 0.0.0.255

[ar4-ospf-1-area-0.0.0.0]quit

[ar4-ospf-1]area 1

[ar4-ospf-1-area-0.0.0.1]network  192.168.2.0 0.0.0.255

这是AR1的路由表

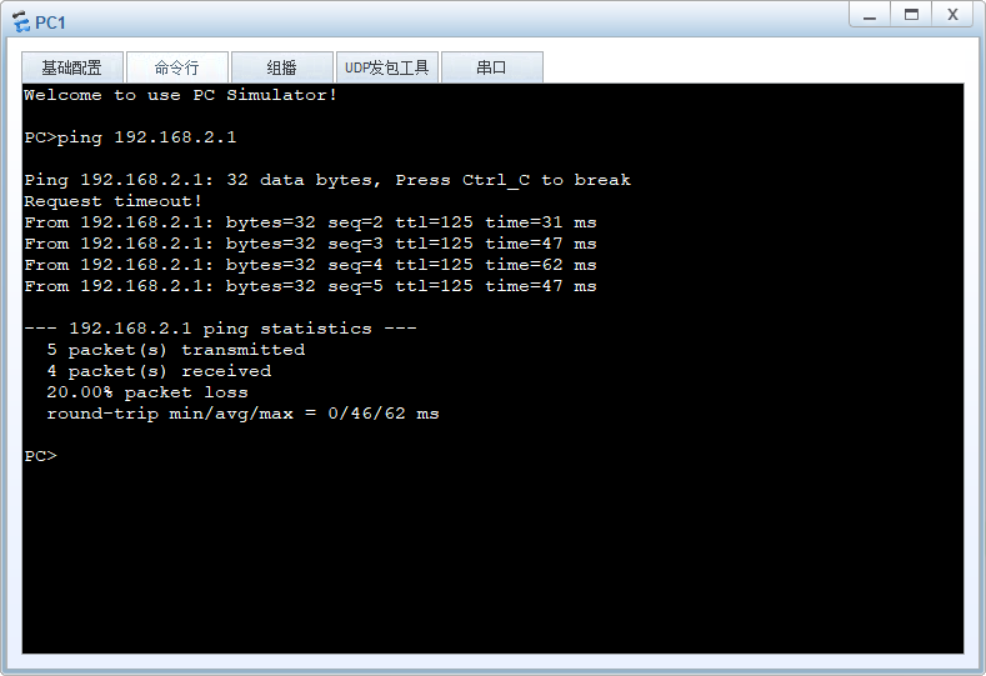

pc1成功ping通pc2
