OSPF路由协议配置



OSPF：开放式最短路径优先协议详解

OSPF（Open Shortest Path First）是一种广泛应用于自治系统（AS）内部的动态路由协议，属于内部网关协议（IGP）的一种。其基于链路状态算法，采用分布式方式构建全网拓扑图，并使用Dijkstra算法计算最短路径。本文将从OSPF的基本概念、工作原理、报文类型、区域划分以及配置与应用等方面，对OSPF进行详细介绍。

一、OSPF的基本概念

OSPF协议是一种基于链路状态的路由协议，其核心在于通过收集整个网络的链路状态信息，构建出完整的网络拓扑图，然后利用Dijkstra算法计算出从源点到所有其他节点的最短路径。OSPF支持VLSM（可变长子网掩码）和CIDR（无类别域间路由），使其在网络规划和资源利用上更具灵活性。

二、OSPF的工作原理

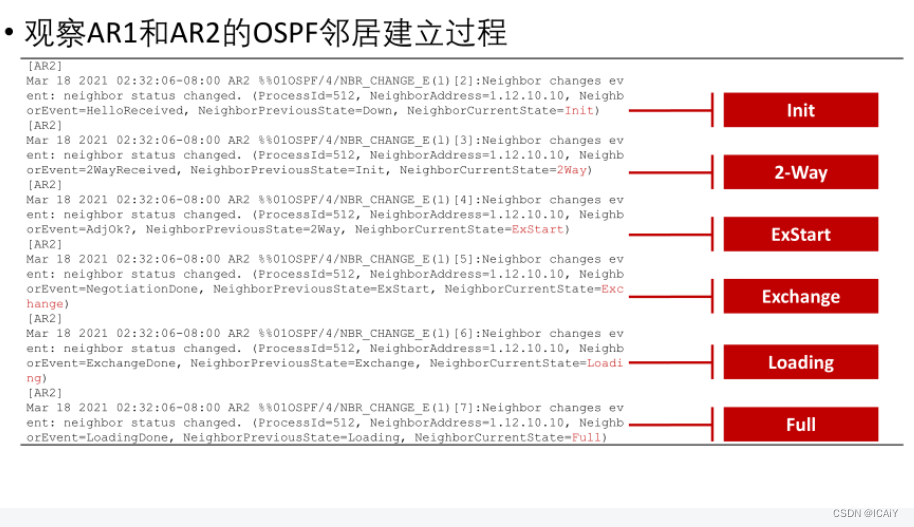

OSPF的工作原理主要包括邻居发现、建立邻接关系、链路状态信息传递以及计算路由。

1. 邻居发现：路由器通过发送Hello报文来发现和维持OSPF邻居关系。Hello报文周期性地发送，包括始发路由器的Router ID、接口区域ID、地址掩码、认证类型及消息等关键信息。

2. 建立邻接关系：在邻居发现的基础上，路由器之间通过交互DD（Database Description）报文、LSR（Link State Request）报文、LSU（Link State Update）报文和LSAck（Link State Acknowledgment）报文，完成链路状态数据库的同步，并建立邻接关系。

3. 链路状态信息传递：每个路由器都会收集本地链路的状态信息，并将其发送给邻居路由器。邻居路由器再将收到的信息转发给其他邻居，实现信息的全网扩散。通过持续的信息交换，所有路由器最终建立相同的链路状态数据库（LSDB）。

4. 计算路由：有了完整的LSDB后，每个路由器都会运行Dijkstra算法来计算到达网络中其他节点的最短路径。这种方法保证了计算出的路径是最优的。

三、OSPF的报文类型

OSPF定义了五种基本报文类型，每种报文都在协议的不同阶段发挥着关键作用：

1. Hello报文：用于发现邻居和建立邻接关系。
2. DD报文：在邻接关系建立后发挥作用，用于描述发送方的链路状态数据库（LSDB）内容。
3. LSR报文：用于请求所需的LSA（Link State Advertisement）信息。
4. LSU报文：用于响应LSR报文或主动更新LSDB。
5. LSAck报文：用于确认收到的LSU报文。

四、OSPF的区域划分

OSPF协议中的区域划分是一项核心策略，旨在提升大规模网络的路由效率和稳定性。OSPF定义了几种关键的区域类型：

1. 骨干区域：是OSPF网络的中枢神经系统，负责连接所有非骨干区域。骨干区域必须存在且唯一，所有非骨干区域必须与其直接相连。
2. 标准区域：正常传递区域内、区域间和外部的路由信息，没有特殊的限制，能够接收完整的路由更新。
3. 末节区域：主要用于简化路由表和减少网络流量。不允许外部路由（非OSPF区域产生的路由）进入，区域内的路由器到外部网络的路由通过缺省路由实现。
4. 完全末节区域：是末节区域的更严格版本，不仅禁止外部路由进入，还精简了区域间路由。
5. NSSA区域：允许引入少量外部路由，同时又能减少区域内路由器的路由表规模。

五、OSPF的配置与应用

OSPF的配置过程包括在设备的全局配置模式下输入OSPF进程ID、配置Router ID、选择参与OSPF进程的接口以及宣告网段等步骤。在配置过程中，需要注意网络类型的选择，如广播型网络、非广播型多路访问网络（NBMA）以及点到多点网络等，不同类型的网络在OSPF的配置和报文发送方式上有所不同。

OSPF协议因其快速收敛、无环路、支持区域划分和验证等特点，被广泛应用于大型企业网络、互联网服务提供商（ISP）以及其他需要动态路由的网络环境中。通过合理的区域划分和路由策略配置，OSPF能够很好地适应各种复杂的网络环境，提高网络的整体性能和稳定性。

总之，OSPF协议作为现代网络中不可或缺的一项技术，其在动态路由选择、网络优化和管理等方面发挥着重要作用。了解和掌握OSPF的工作原理和配置方法，对于网络工程师来说至关重要。
