7.4.8.2 3P排针和跳线帽

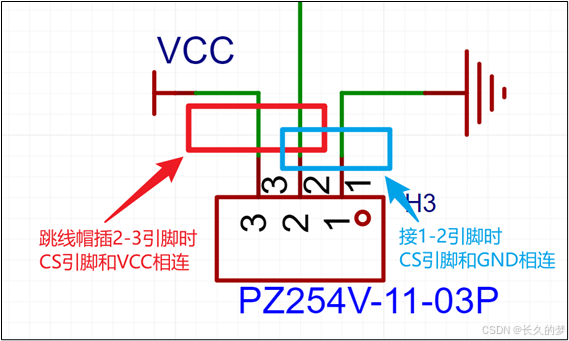

在我们刚才绘制的原理图中，3P排针分别对接VCC、CS引脚、GND但互不相连，那么我们如何才能让他们连接起来呢？答案是通过跳线帽。

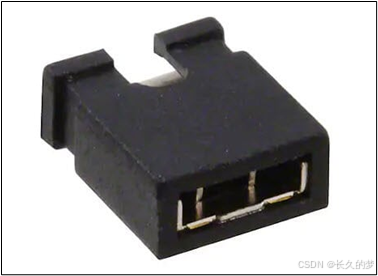

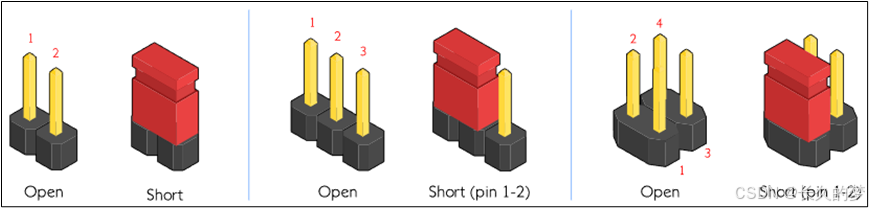

下图就是一个跳线帽，它的内部有金属卡扣，刚好可以插入两个排针。跳线帽可以在排针上插拔，它接在哪两个排针上，就会把两个排针连接起来。

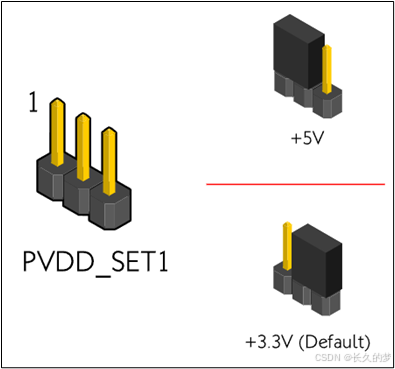

下图也是一种常见的设计，通过跳线帽，我们可以调整电路的工作电压。

对于我们的电路来说，通过3P排针和跳线帽，就可以控制CS引脚接高电平还是低电平。

​​​​​​​7.5 38译码器电路实物与数据手册解读

这部分录视频课的时候再写吧，要对照电路板实物。这部分录视频课的时候再写吧，要对照电路板实物。

​​​​​​​7.6 245信号放大电路设计

​​​​​​​7.6.1 新建图页

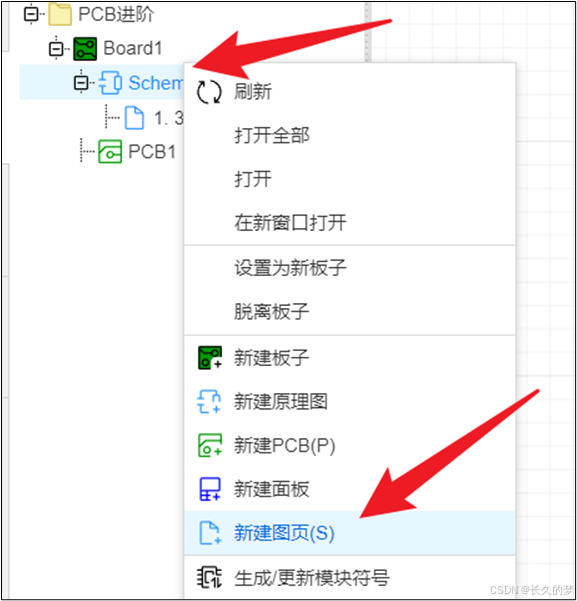

右键点击Schematic1，找到“新建图页”并点击。

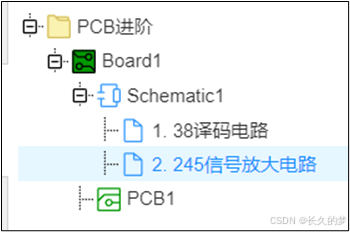

让后将新的图页重命名为245信号放大电路。

​​​​​​​7.6.2 元器件选型

​​​​​​​7.6.3 绘制原理图

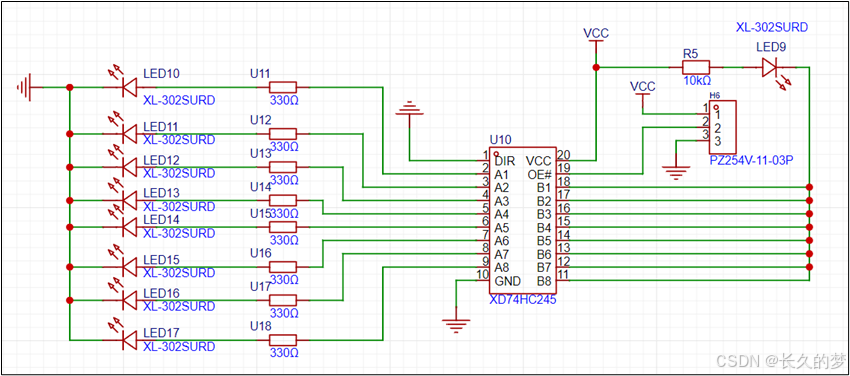

这一部分没有用到新的元器件，因此请先不假思索地绘制出下面的原理图。

​​​​​​​7.7 245信号放大电路实物与数据手册解读

这部分也是到录的时候再写吧

​​​​​​​7.8 原理图DRC

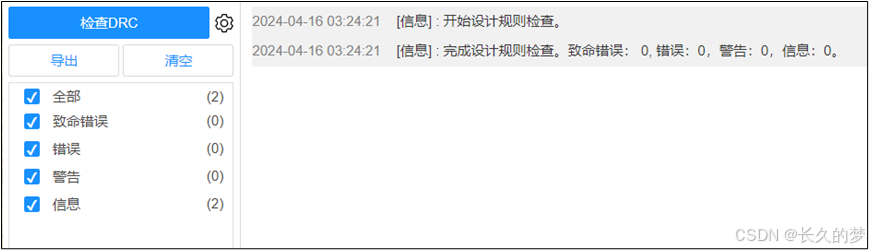

在DRC全部通过后，再进行后面的学习。
