K8s存储

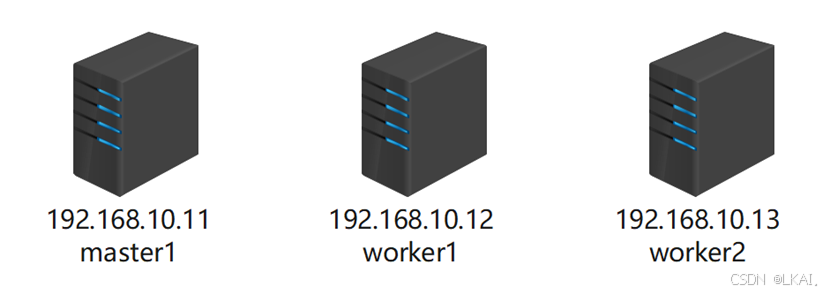

实验环境

安装好k8s集群

Volume: 数据卷，实现数据本地存储

PV: PersistenVolume持久卷，实现数据网络存储

Volume简介

Volume是kubernetes Pod中多个容器访问的共享目录。

volume被定义在pod上，被这个pod的多个容器挂载到相同或不同的路径下。

volume的生命周期与pod的生命周期相同，pod内的容器停止和重启时一般不会影响volume中的数据（数据存储在宿主机目录）。

volume一般被用于持久化，保存pod产生的数据。

volume类型：

     emptyDir（临时）

     hostPath（持久）

一、emptyDir

1、emptyDir数据卷的特点

（1）emptyDir的生命周期与所属的pod相同，pod删除时，emptyDir中的数据也会被删除。

（2）emptyDir类型需要在volums字段中定义，用volumsMounts字段挂载使用。

（3）kubernetes会在node上自动创建一个目录，无需提前创建。

（4）emptyDir Volume主要用于某些应用程序无需永久保存数据，多个容器的共享目录等。

2、示例（多个容器共享数据）

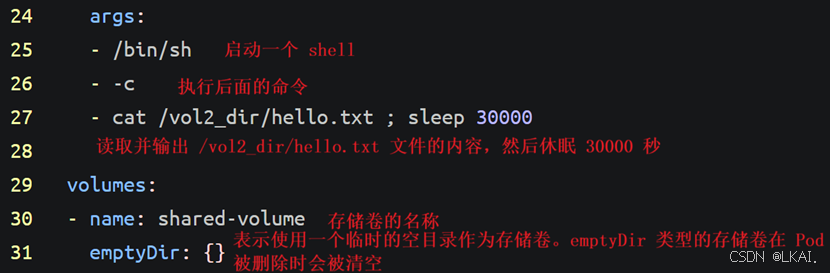

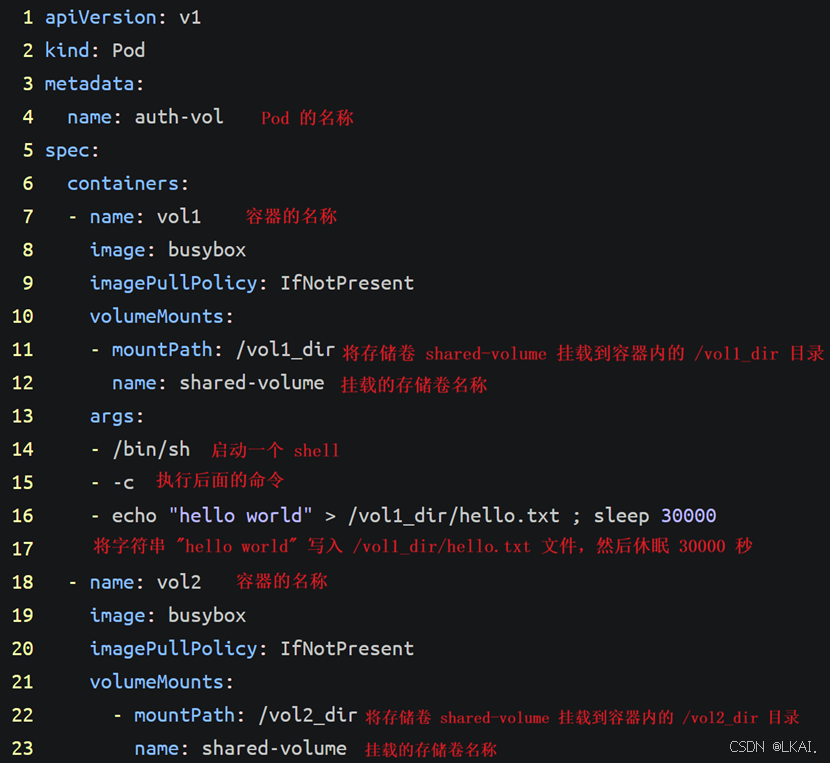

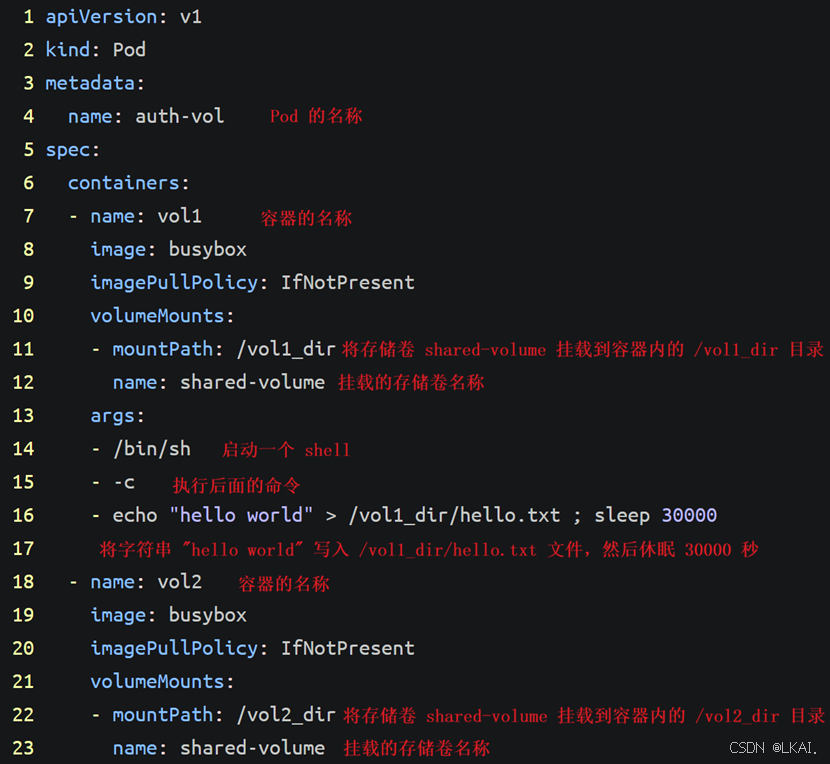

vim emptyDir.yaml

添加：

apiVersion: v1

kind: Pod

metadata:

  name: auth-vol

spec:

  containers:

  - name: vol1

    image: busybox

    imagePullPolicy: IfNotPresent

    volumeMounts:

    - mountPath: /vol1_dir

      name: shared-volume

    args:

    - /bin/sh

    - -c

    - echo "hello world" > /vol1_dir/hello.txt ; sleep 30000

  - name: vol2

    image: busybox

    imagePullPolicy: IfNotPresent

    volumeMounts:

    - mountPath: /vol2_dir

      name: shared-volume

    args:

    - /bin/sh

    - -c

    - cat /vol2_dir/hello.txt ; sleep 30000

  volumes:

  - name: shared-volume

    emptyDir: {}

容器 vol1 将字符串 "hello world" 写入共享存储卷中的文件 /vol1_dir/hello.txt。

容器 vol2 从共享存储卷中读取文件 /vol2_dir/hello.txt 的内容并输出。

由于两个容器共享同一个存储卷，vol2 可以读取到 vol1 写入的文件内容。

3、验证

（1）创建资源

kubectl apply -f emptyDir.yaml

（2）查看 Pod auth-vol 中容器 vol2 的日志

kubectl logs auth-vol vol2

由于两个容器挂载了同一个 emptyDir 卷，vol1 写入的文件 hello.txt 可以被 vol2 读取

（3）查看Pod运行所在节点

kubectl get pod -o wide

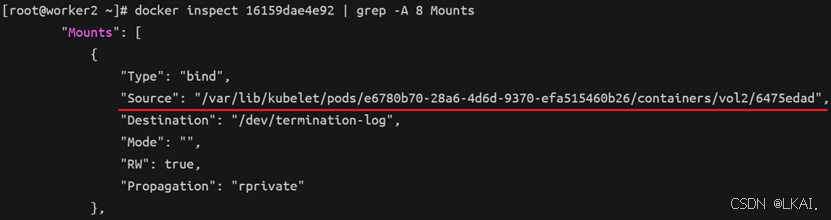

（4）在Pod运行所在节点查看容器Mounts的详细信息

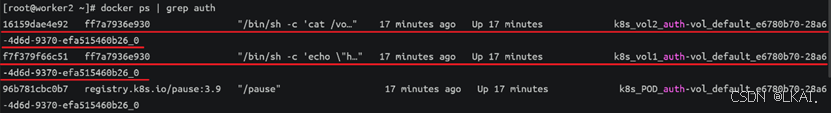

docker ps | grep auth

docker inspect 16159dae4e92 | grep -A 8 Mounts

grep -A 8 Mounts: 查找包含 Mounts 的行，并显示该行及其后 8 行内容

（5）查看 Kubernetes Pod 中 emptyDir 存储卷的文件内容

cat /var/lib/kubelet/pods/e6780b70-28a6-4d6d-9370-efa515460b26/volumes/kubernetes.io~empty-dir/shared-volume/hello.txt

（6）删除Pod

kubectl delete pod auth-vol

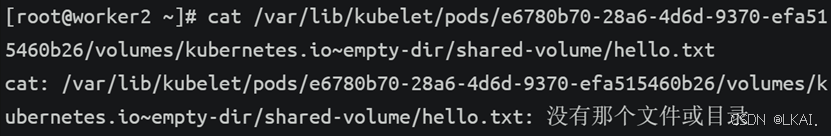

查看Pod运行所在节点数据源目录中的文件

cat /var/lib/kubelet/pods/e6780b70-28a6-4d6d-9370-efa515460b26/volumes/kubernetes.io~empty-dir/shared-volume/hello.txt

Pod运行所在节点数据被删除

注：emptyDir的使用场景

如果Pod被删除，那么数据也会被删除，不具备持久化。

Pod内的容器，需要共享数据卷的时候，使用的是临时数据卷。

二、HostPath 数据卷

1、HostPath数据卷的特点

HostPath卷将主机节点中的文件或目录挂载到集群中

HostPath就等于运行容器时使用的命令：

    docker run -v /host/path:/container/path

除了path属性之外，用户还可以指定type：

DirectoryOrCreate  如果指定的位置没有目录，将创建，权限755，与kubelet具有相同的所有权

Directory         指定的位置必须存在目录

FileOrCreate     如果指定的位置没有文件，将创建，权限644，与kubelet具有相同的所有权

File            指定的位置必须存在文件

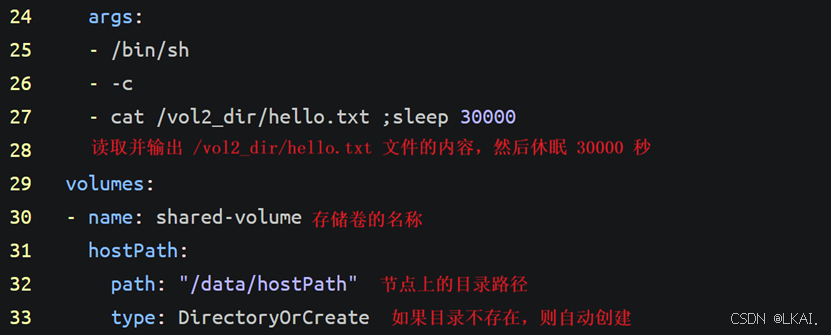

vim hostPath.yaml

添加：

apiVersion: v1

kind: Pod

metadata:

  name: auth-vol

spec:

  containers:

  - name: vol1

    image: busybox

    imagePullPolicy: IfNotPresent

    volumeMounts:

    - mountPath: /vol1_dir

      name: shared-volume

    args:

    - /bin/sh

    - -c

    - echo "hello world" > /vol1_dir/hello.txt ; sleep 30000

  - name: vol2

    image: busybox

    imagePullPolicy: IfNotPresent

    volumeMounts:

      - mountPath: /vol2_dir

        name: shared-volume

    args:

    - /bin/sh

    - -c

    - cat /vol2_dir/hello.txt ;sleep 30000

  volumes:

  - name: shared-volume

    hostPath:

      path: "/data/hostPath"

      type: DirectoryOrCreate

创建资源

kubectl apply -f hostPath.yaml

查看Pod运行所在节点

kubectl get pod -o wide

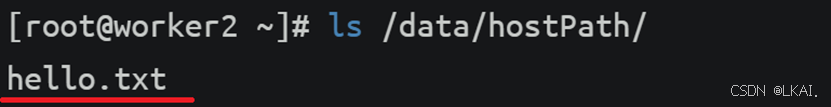

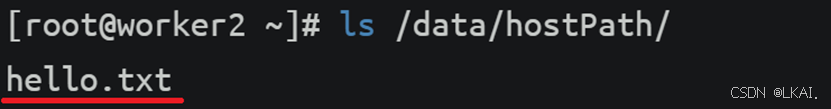

在Pod运行所在节点查看数据存储位置

ls /data/hostPath/

查看 Pod auth-vol 中容器 vol2 的日志

kubectl logs auth-vol vol2

删除Pod

kubectl delete pod auth-vol

查看数据存储位置

ls /data/hostPath/

三、PV持久卷（PersistentVolume）

1、PV、PVC简介

（1）PV

PersistentVolume（ PV ）是集群之中的一块网络存储。

跟 Node 一样，也是集群的资源。

（2）PVC

PV 是存储资源，而 PersistentVolumeClaim (PVC) 是对 PV 的请求。

2、实现过程

准备存储设备

创建pv（关联到存储）

创建pvc（向pv申请资源）

创建pod（连接pvc）

（1）准备存储设备，此处使用NFS

所有节点都安装nfs-utils工具包和rpc-bind服务

yum -y install nfs-utils

这里准备将NFS服务部署在master1节点上，需要在master1节点上提前规划好共享的目录，生产环境下网络存储是独立存在的。

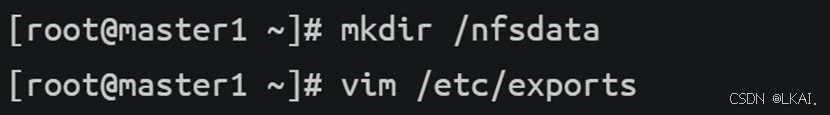

mkdir /nfsdata

vim /etc/exports

添加：

/nfsdata *(rw,sync,no_root_squash)

systemctl start nfs-server

systemctl enable nfs-server

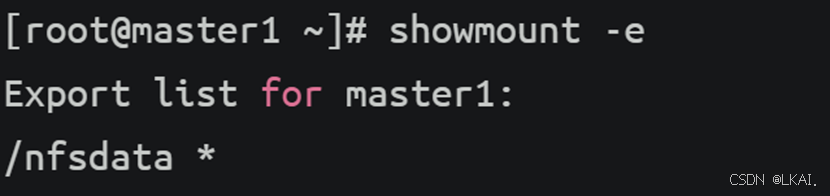

showmount -e

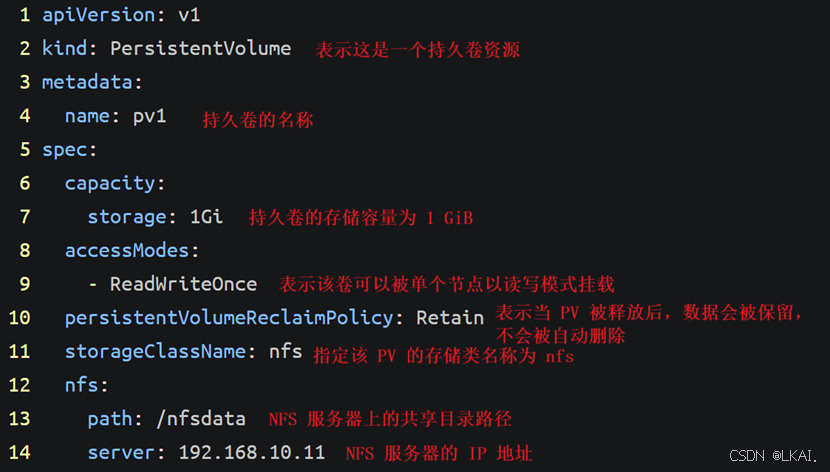

（2）创建PV（关联到存储）

vim pv1.yaml

添加：

apiVersion: v1

kind: PersistentVolume

metadata:

  name: pv1

spec:

  capacity:

    storage: 1Gi

  accessModes:

    - ReadWriteOnce

  persistentVolumeReclaimPolicy: Retain

  storageClassName: nfs

  nfs:

    path: /nfsdata

    server: 192.168.10.11

创建资源

kubectl apply -f pv1.yaml

查看 Kubernetes 集群中的所有 PersistentVolume（PV）

kubectl get pv

返回字段解析：

NAME：PV 的名称。

CAPACITY：PV 的存储容量（例如 1Gi）。

ACCESS MODES：PV 的访问模式（例如 ReadWriteOnce）。

RECLAIM POLICY：PV 的回收策略（例如 Retain、Delete）。

STATUS：PV 的状态（例如 Available、Bound、Released）。

CLAIM：绑定到该 PV 的 PVC 名称（格式为 <namespace>/<pvc-name>）。

STORAGECLASS：PV 的存储类名称。

REASON：PV 的当前状态的原因（例如 Bound、Available）。

AGE：PV 的创建时间。

PV所支持的访问模式：

ReadWriteOnce：PV能以read-write的模式mount到单个节点。（命令模式：RWO）

ReadOnlyMany:  PV能以read-only 的模式mount到多个节点。(命令模式：ROX)

ReadWriteMany:  PV能以read-write的模式Mount到多个节点。（命令模式：RWX）

PV状态：

Available(可用)：一块空闲资源还没有被任何声明绑定

Bound(绑定)：卷已经被声明绑定

Released(已释放)：声明被删除，但是资源还未被集群重新声明

Failed（失败）：该卷的自动回收失败

PV空间的回收策略：persistentVolumeReclaimPolicy

Recycle: 回收，会清除数据，自动回收（新k8s版本已不支持）。

Retain: 保留，需要手动清理回收。

Delete: 删除，（自动删除pv，网络存储数据仍保留，一般在动态供给中使用）

（3）创建一个PVC（向pv申请资源）

PV与PVC的绑定，通过storageClassName和accessModes这两个字段共同决定。

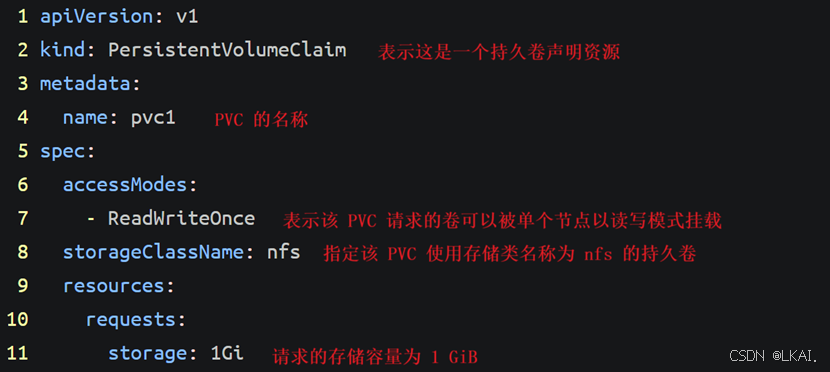

vim pvc1.yaml

添加：

apiVersion: v1

kind: PersistentVolumeClaim

metadata:

  name: pvc1

spec:

  accessModes:

    - ReadWriteOnce

  storageClassName: nfs

  resources:

    requests:

      storage: 1Gi

创建资源

kubectl apply -f pvc1.yaml

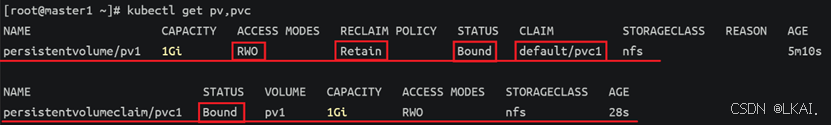

查看 Kubernetes 集群中的所有 PersistentVolume（PV）和 PersistentVolumeClaim（PVC）

kubectl get pv,pvc

pvc返回字段解析：

NAME：PVC 的名称。

STATUS：PVC 的状态（例如 Bound、Pending）。

VOLUME：绑定到该 PVC 的 PV 名称。

CAPACITY：PVC 的存储容量（例如 1Gi）。

ACCESS MODES：PVC 的访问模式（例如 ReadWriteOnce）。

STORAGECLASS：PVC 的存储类名称。

AGE：PVC 的创建时间。

再次查看pv，状态status由Available换成了Bound，CLAIM(宣称)换成了default/pvc1占用。

总结：

1、RWO模式：当系统中的pv被绑定之后，就不会被其他的PVC绑定了。

2、如果系统中有多个能够满足pvc要求的pv，那么，系统会自动选择一个符合pvc申请空间大小的PV，进行绑定，尽量不浪费存储空间。

（4）创建Pod（连接pvc）

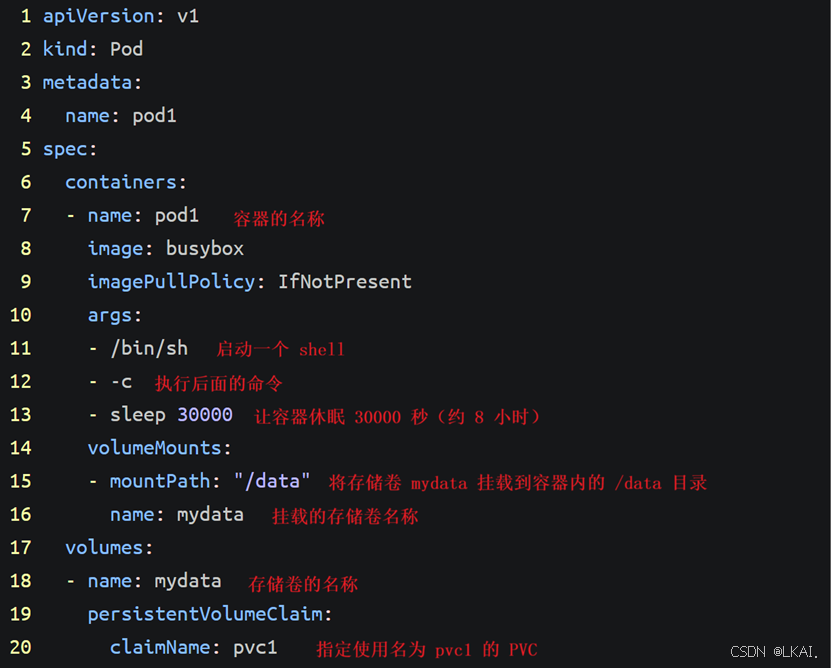

创建pod1：

vim pod1.yaml

添加：

apiVersion: v1

kind: Pod

metadata:

  name: pod1

spec:

  containers:

  - name: pod1

    image: busybox

    imagePullPolicy: IfNotPresent

    args:

    - /bin/sh

    - -c

    - sleep 30000

    volumeMounts:

    - mountPath: "/data"

      name: mydata

  volumes:

  - name: mydata

    persistentVolumeClaim:

      claimName: pvc1

创建资源

kubectl apply -f pod1.yaml

kubectl get pod -o wide

在pod1中，创建一个文件

kubectl exec -it pod1 -- touch /data/auth.txt

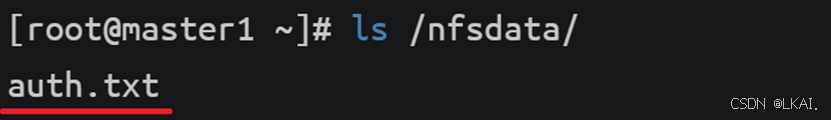

查看nfs服务器数据目录中的内容

ls /nfsdata/

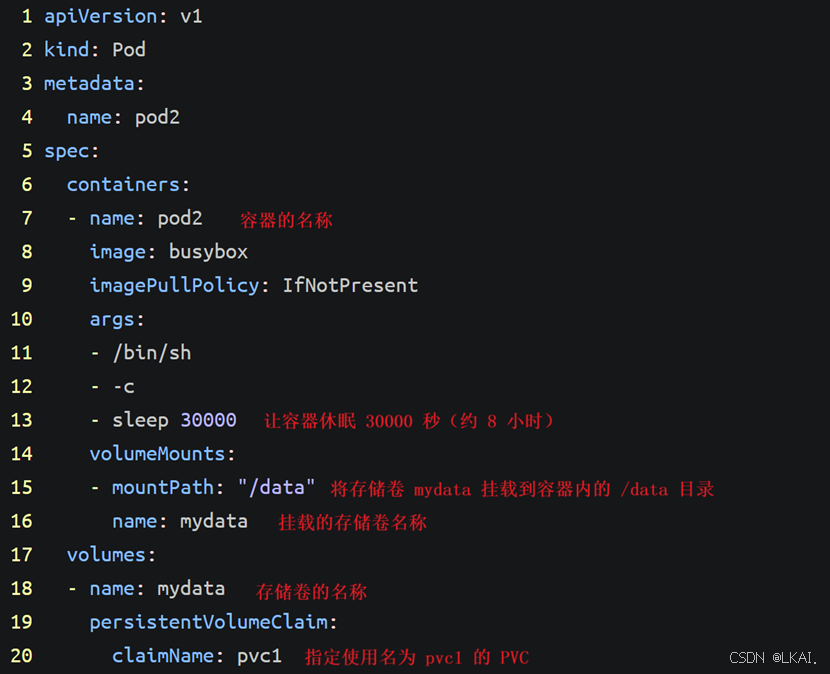

创建pod2，连接相同的pvc：

vim pod2.yaml

添加：

apiVersion: v1

kind: Pod

metadata:

  name: pod2

spec:

  containers:

  - name: pod2

    image: busybox

    imagePullPolicy: IfNotPresent

    args:

    - /bin/sh

    - -c

    - sleep 30000

    volumeMounts:

    - mountPath: "/data"

      name: mydata

  volumes:

  - name: mydata

    persistentVolumeClaim:

      claimName: pvc1

创建资源

kubectl apply -f pod2.yaml

查看pod2中/data目录中的文件

kubectl exec -it pod2 -- ls /data

内容为nfs共享数据

（5）pv的空间回收

查看pv上存放的数据

ls /nfsdata/

删除Pod，PVC，PV

kubectl delete pod,pv,pvc --all

查看数据

ls /nfsdata/

3、PV，PVC的运用

现在部署一个MySQL服务，并且将MySQL的数据进行持久化存储。

（1）创建PV，PVC

vim mysql-pv.yaml

添加：

apiVersion: v1

kind: PersistentVolume

metadata:

  name: mysql-pv

spec:

  accessModes:

    - ReadWriteOnce

  capacity:

    storage: 1Gi

  persistentVolumeReclaimPolicy: Retain

  storageClassName: nfs

  nfs:

    path: /nfsdata/mysql-pv

    server: 192.168.10.11

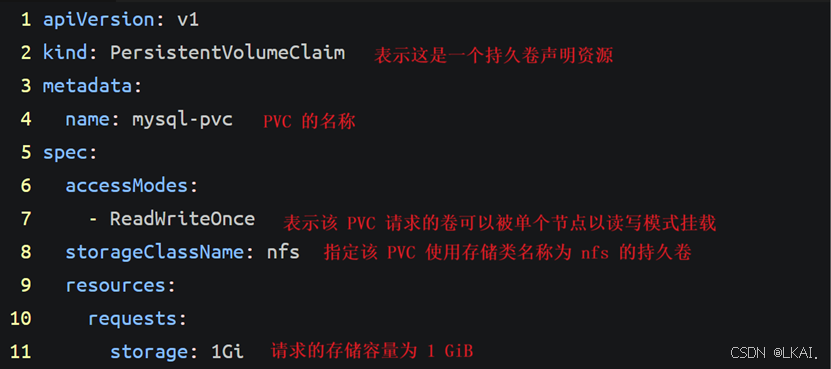

vim mysql-pvc.yaml

添加：

apiVersion: v1

kind: PersistentVolumeClaim

metadata:

  name: mysql-pvc

spec:

  accessModes:

    - ReadWriteOnce

  storageClassName: nfs

  resources:

    requests:

      storage: 1Gi

创建共享目录

mkdir /nfsdata/mysql-pv

创建资源

kubectl apply -f mysql-pv.yaml

kubectl apply -f mysql-pvc.yaml

查看 Kubernetes 集群中的所有 PersistentVolume（PV）和 PersistentVolumeClaim（PVC）

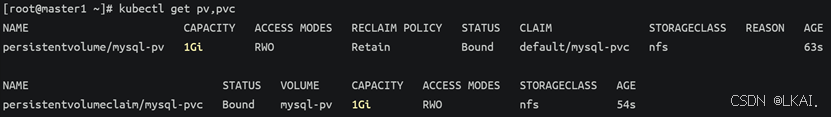

kubectl get pv,pvc

（2）部署MySQL

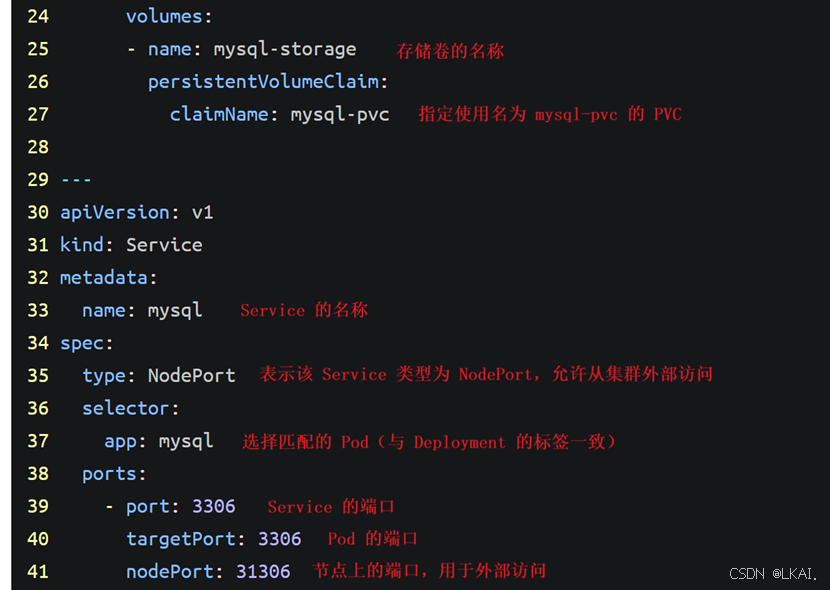

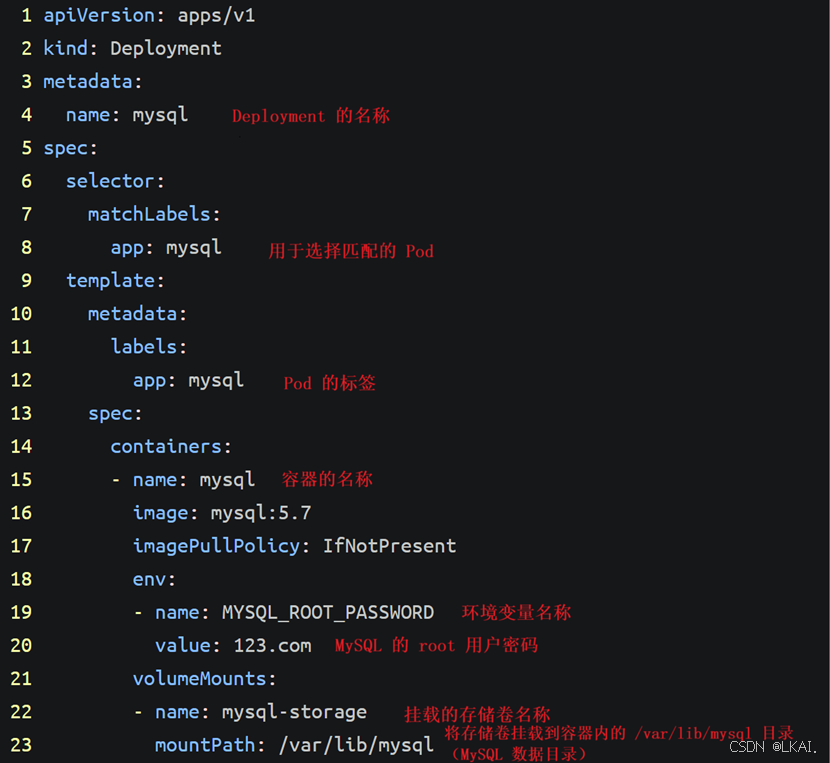

vim mysql.yaml

添加：

apiVersion: apps/v1

kind: Deployment

metadata:

  name: mysql

spec:

  selector:

    matchLabels:

      app: mysql

  template:

    metadata:

      labels:

        app: mysql

    spec:

      containers:

      - name: mysql

        image: mysql:5.7

        imagePullPolicy: IfNotPresent

        env:

        - name: MYSQL_ROOT_PASSWORD

          value: 123.com

        volumeMounts:

        - name: mysql-storage

          mountPath: /var/lib/mysql

      volumes:

      - name: mysql-storage

        persistentVolumeClaim:

          claimName: mysql-pvc

---

apiVersion: v1

kind: Service

metadata:

  name: mysql

spec:

  type: NodePort

  selector:

    app: mysql

  ports:

    - port: 3306

      targetPort: 3306

      nodePort: 31306

创建资源

kubectl apply -f mysql.yaml

（3）在MySQL数据库中添加数据

kubectl get pod -o wide

kubectl exec -it mysql-7cd7d7cd69-dh54k -- mysql -uroot -p123.com

create database auth;

use auth;

create table users(user_name char(10),user_passwd char(40));

insert users values('zhangsan','123');

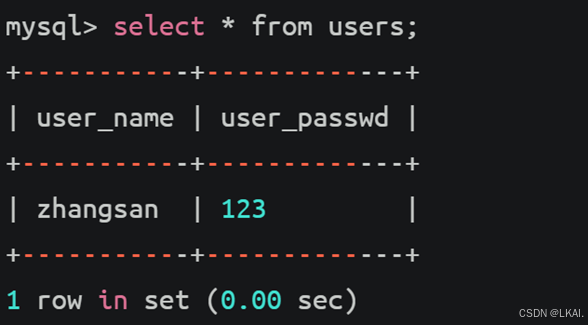

select * from users;

（4）模拟MySQL服务器节点故障

删除Pod，k8s集群会产生一个新的Pod，验证这个Pod内是否有之前数据。

kubectl delete pod mysql-7cd7d7cd69-dh54k

kubectl get pod -o wide

删除后会自动创建mysql Pod

进入mysql新Pod

kubectl exec -it mysql-7cd7d7cd69-42qgq -- mysql -uroot -p123.com

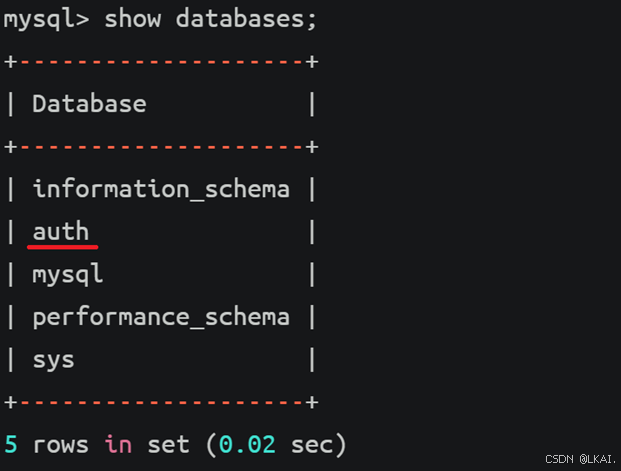

show databases;

use auth;

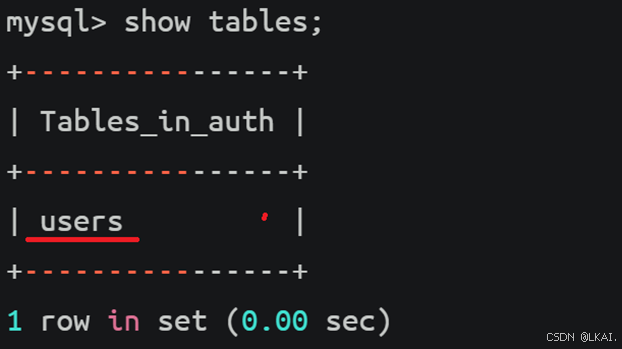

show tables;

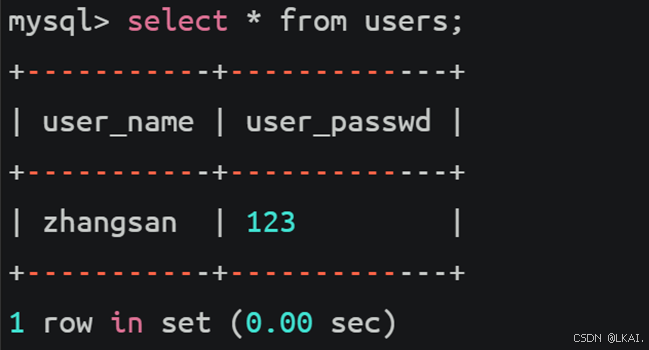

select * from users;

数据还在

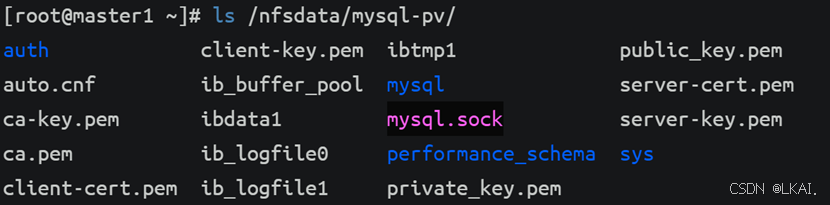

查看nfs共享目录文件中的数据

ls /nfsdata/mysql-pv/
