VLAN实验

• 实验拓扑

  地址：自行根据VLAN进行划分

• 实验需求

• 1、全网可达；

  2、使用DHCP获取IP地址；



  三、配置思路

  1、在各个交换机上创建vlan

  2、将接口加入相应vlan，并配置端口的链路模式

  3、在trunk干道上放行vlan

  4、配置路由器子接口

  5、配置DHCP地址池，并测试



  四、实验步骤

  1、创建VLAN，将接口加入相应vlan（截各设备配置图片）



• 在trunk干道上放行vlan（截各设备配置图片）

•

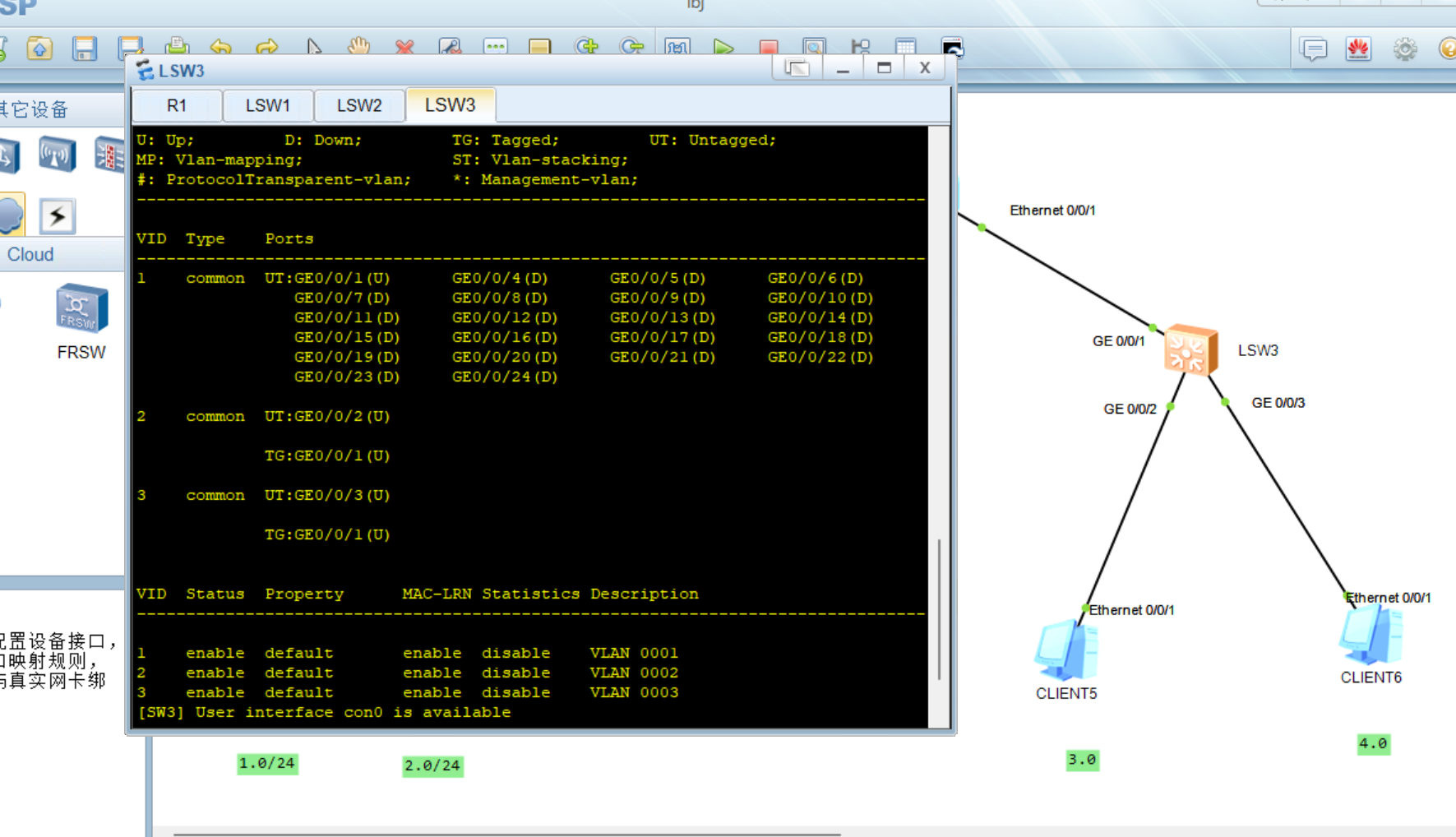

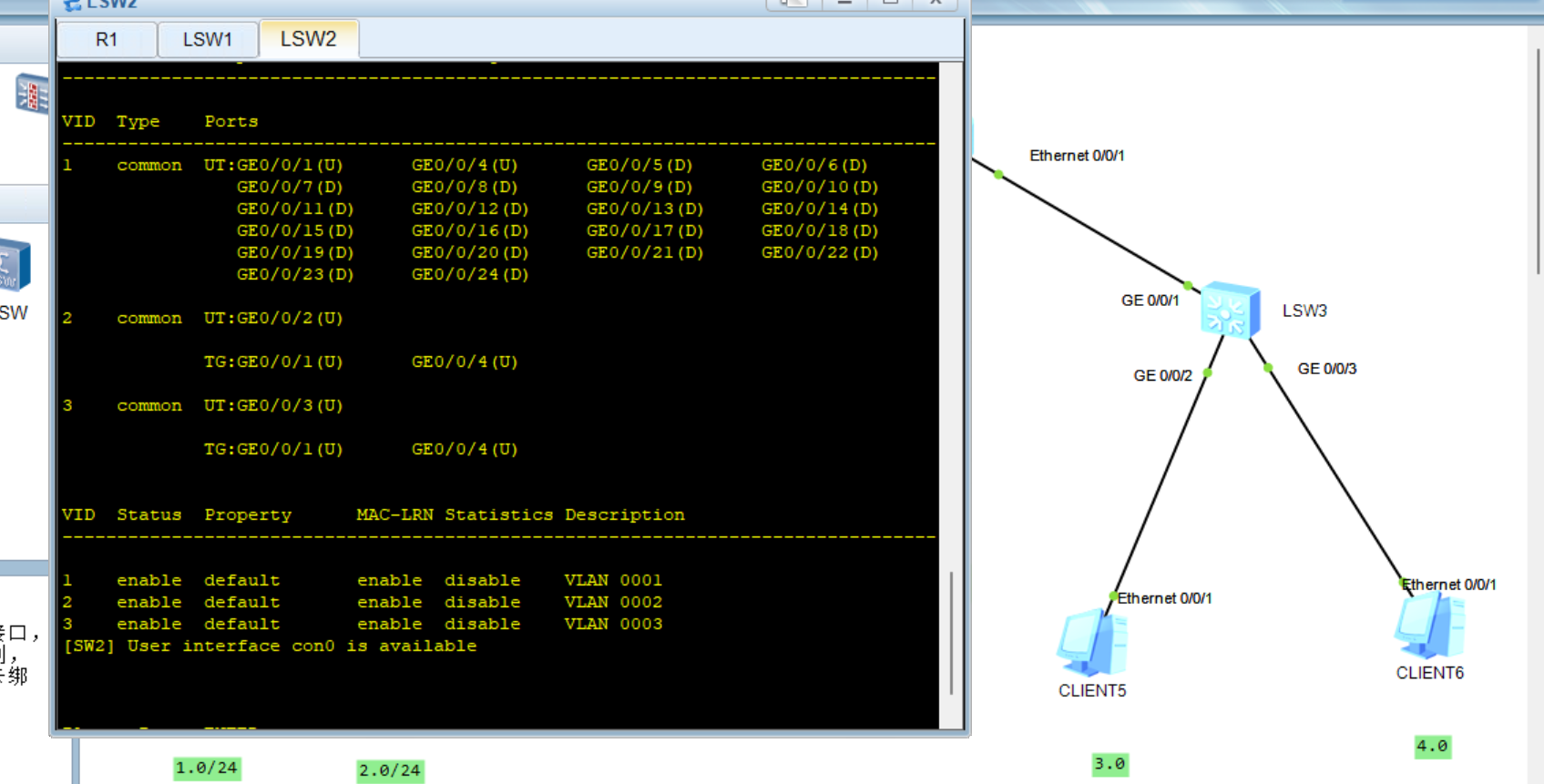

  查看（交换机接口与vlan的对应关系，确保vlan技术的配置是正确的，查看命令：dis port vlan active）：

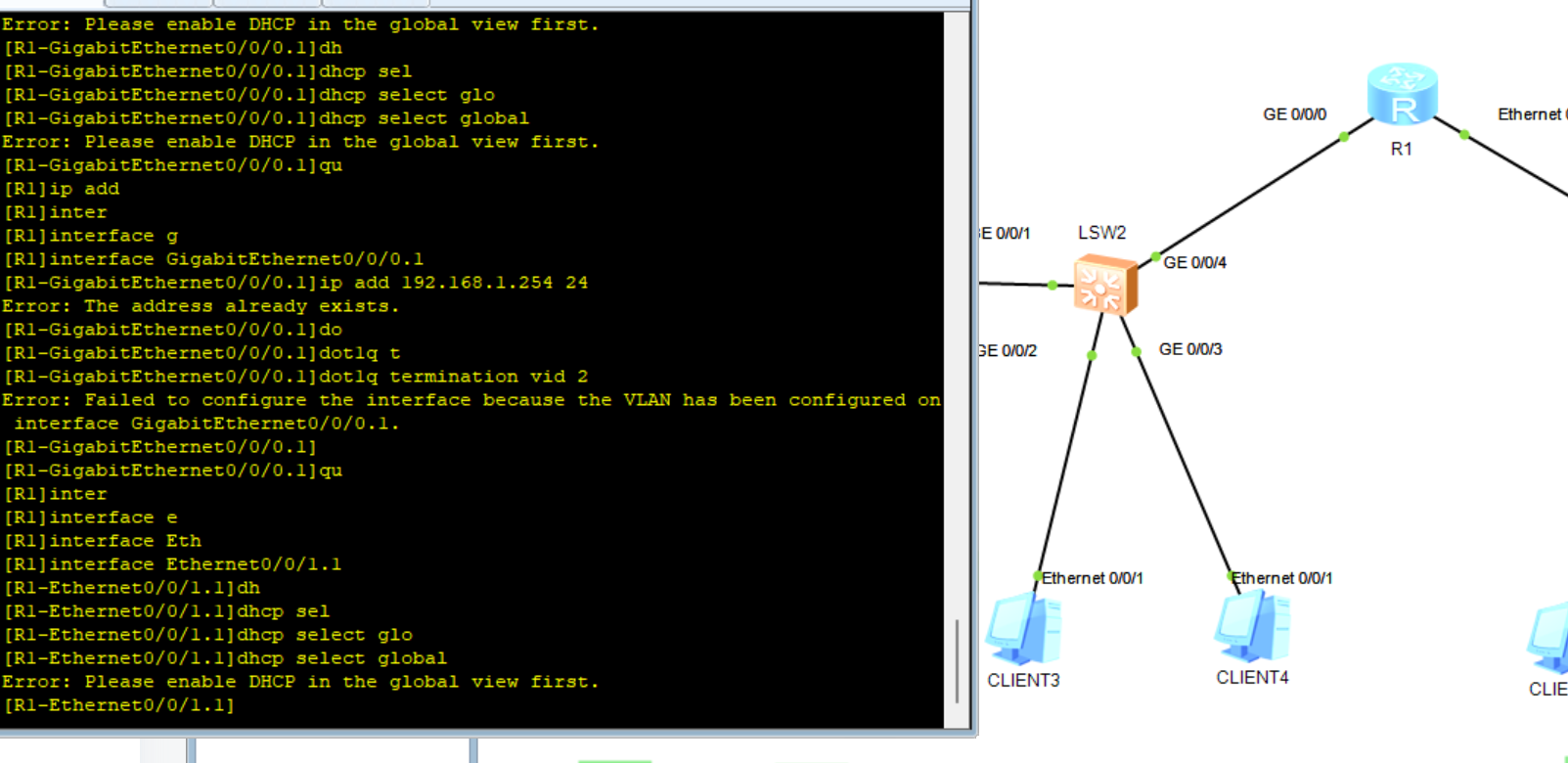

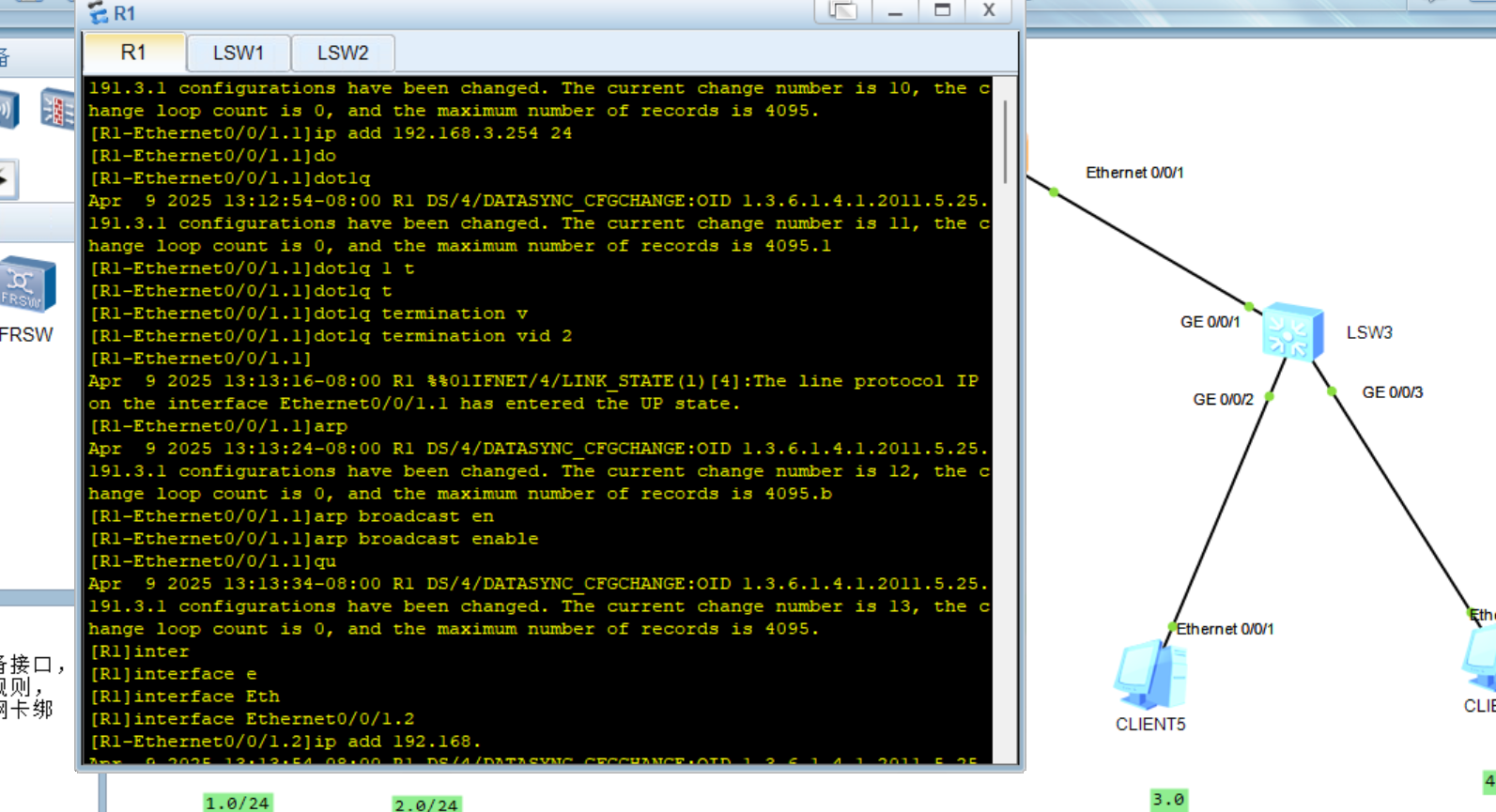

• 路由器子接口配置（截各设备配置图片）

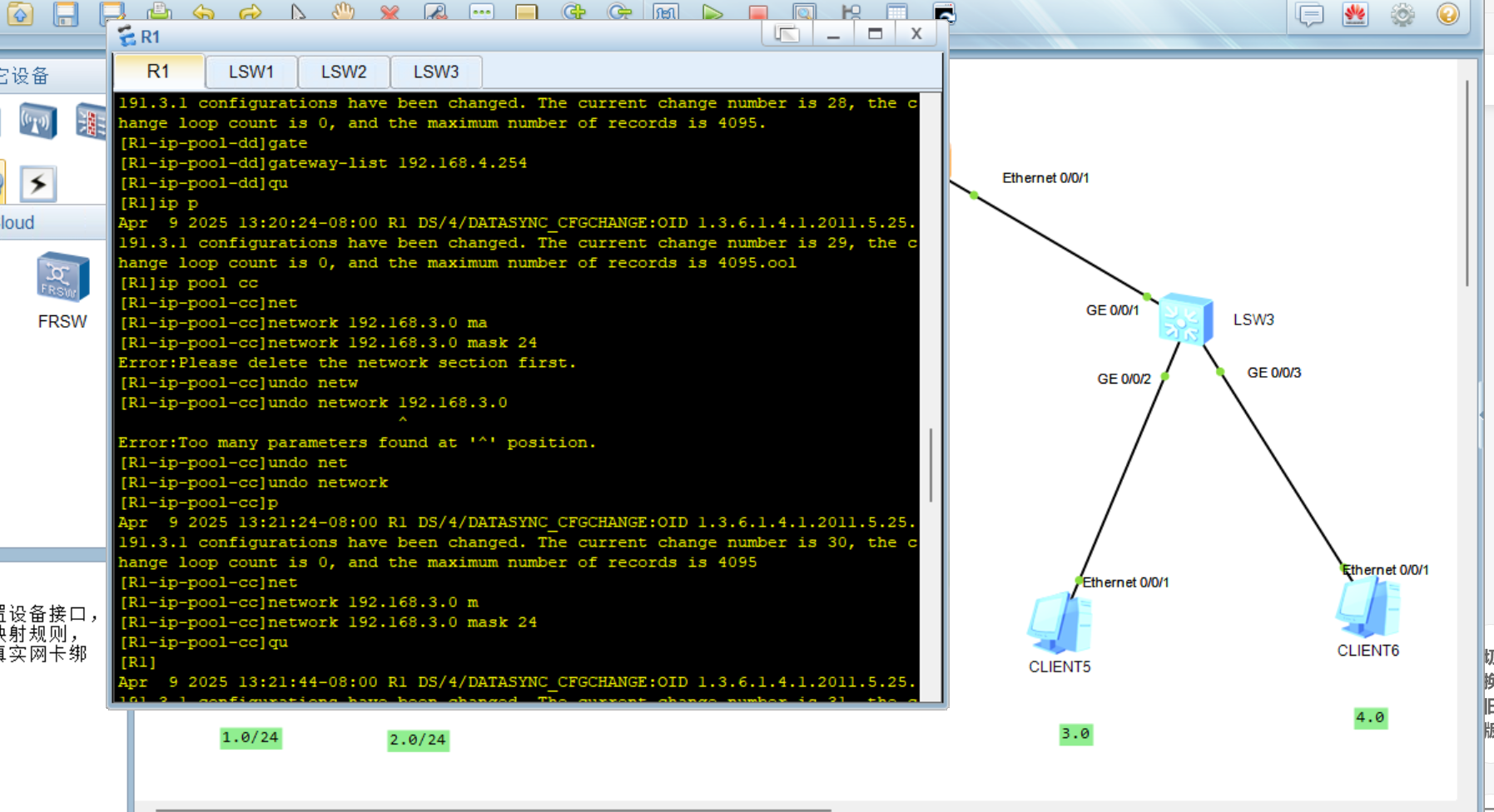

• 配置DHCP（截各设备配置图片），并测试

• 测试（截主机获取IP地址的截图，截主机ping通测试截图）：



  五、实验总结（写实验完成后的总结心得）
