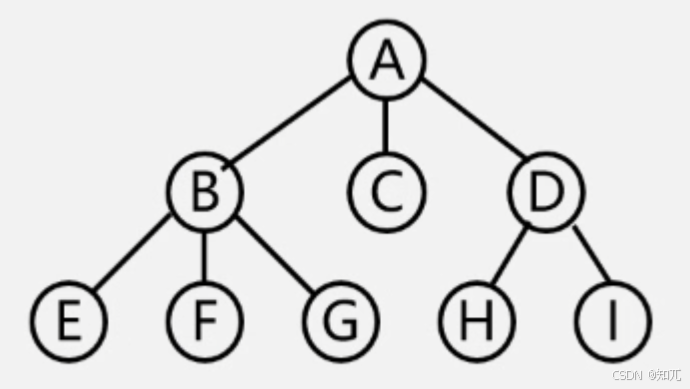

树（Tree）是 n(n >= 0) 个结点的有限集
- 若 n = 0 为空树
- 若 n > 0
  - 有且仅有一个特定的，称为根（Root）的结点
  - 其余结点可分为 m(m >= 0) 个互不相交的有限集T₁，T₂，...，Tₙ，其中每一个集合本身又是一棵树，称为根的子树（SubTree）

结点分类

根结点

非空树中无前驱结点的结点

结点的度（De-gree）

结点拥有的子树的个数
度为0的结点称为叶结点（Leaf）或终端结点
度不为0的结点称为非终端结点或分支结点
- 除了根结点之外，分支结点又称为内部结点

树的度

树内各结点的的度的最大值

结点间关系

孩子（Child）、双亲（Parent）

结点的子树的根称为该结点的「孩子」（Child）
D为B的「孩子」
该结点称为「孩子」的「双亲」（Parent）
B为D的「双亲」

兄弟（Sibing）、堂兄弟（Cousins）

同一个「双亲」的「孩子」之间互称为「兄弟」（Sibling）
B和C互为「兄弟」
「双亲」在同一层的结点互称为「堂兄弟」
D和E互为「堂兄弟」

祖先（ancestor)、子孙（descendant）

结点的「祖先」（ancestor）：从根到该结点所经分支上的所有结点
A、C 都是 F 的「祖先」（Ancestor）
F 是所有这些结点的「子孙」（Descendant）

结点的层次（Level）、树的深度（Depth）

结点的层次从根开始定义，根为第一层，根的「孩子」为第二层
- 若某结点在第 n 层，则其子树就在第 n + 1 层
树中结点的最大层次称为树的深度或树的高度

有序树、无序树、森林（Forest）

有序树：树中结点的各子树从左至右有次序
无序树：树中结点的各子树无次序
森林（Forest）：是 m(m >= 0）棵互不相交的树的集合

只有一棵树，是森林

有两棵树，是森林

总结

一棵树可以看成是一个特殊的森林
给森林中的各子树加上一个「双亲」结点，森林就变成了树

线性结构和树结构的差异

线性结构树结构
第一个数据元素：无前驱根结点（只有一个）：无双亲
最后一个数据元素：无后继叶结点（可以多个）：无孩子
中间元素：一个前驱、一个后继中间结点：一个双亲、多个孩子
一对一 一对多

树的存储结构

双亲表示法

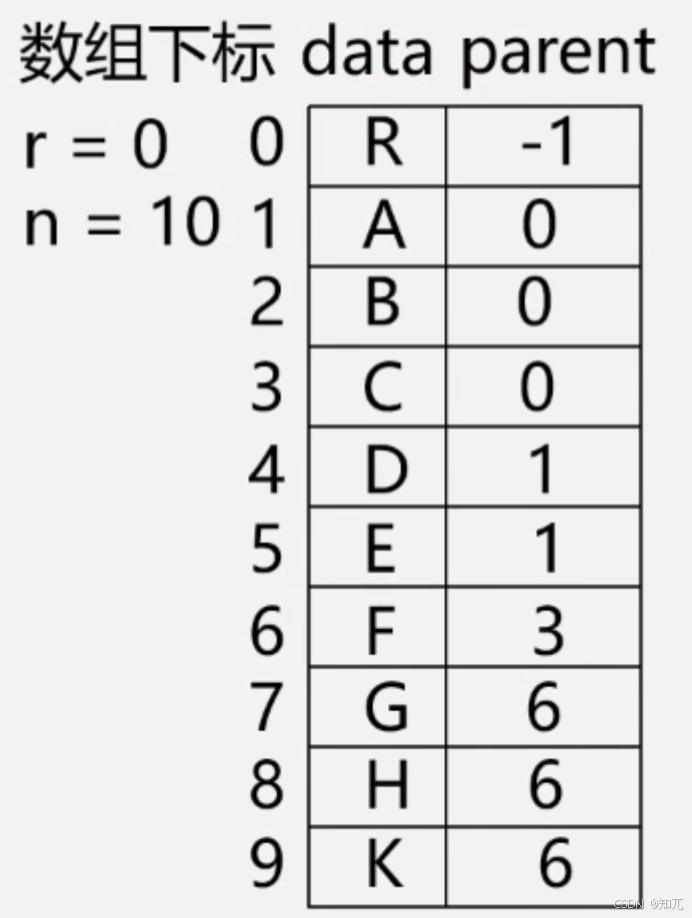

假设以一组连续空间存储树的结点，同时在每个结点中，附设一个指示器指向双亲结点在数组中的位置。data是数据域，parent是指针域，存储该结点的双亲在数组中的下标（根结点为-1）
- 数据域：存放结点本身信息
- 双亲域：指示本结点的双亲结点在数组中的位置
- 为了存储方便，还要存储两个值，r 表示当前根结点的下标和 n表示当前结点个数
特点：找双亲容易，找孩子要遍历整个结构

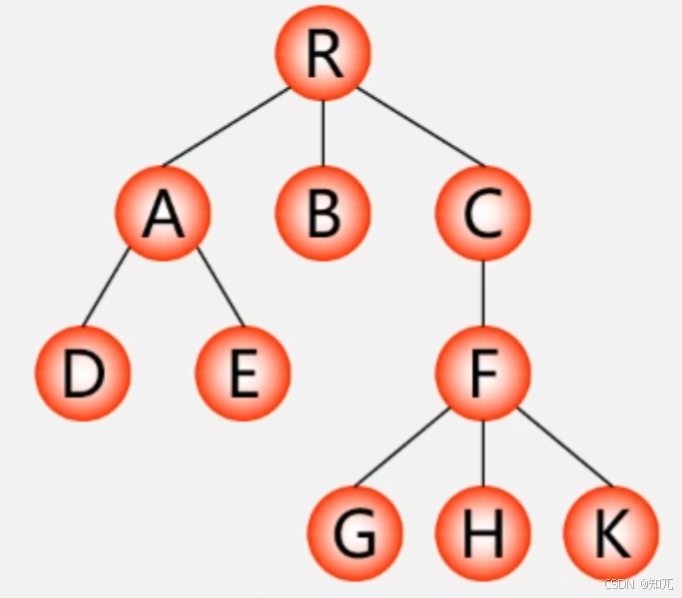

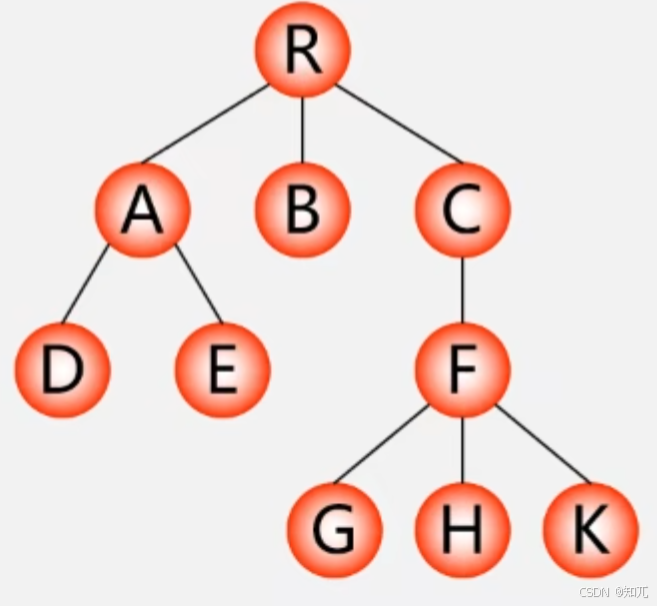

R的双亲域为-1即，根结点
A、B、C 的的双亲域为0，即，它们三个的双亲都是 R
D、E 的双亲域为1，即，它们两个的双亲都是 A
以此类推

实现

typedef int TElemType;				/* 树结点的数据类型，目前暂定为整型 */

typedef struct PTNode				/* 结点结构 */
{
	TElemType data;					/* 结点数据域 */
	int parent;						/* 双亲位置域 */
} PTNode;

typedef struct						/* 树结构 */
{
	PTNode nodes[MAX_TREE_SIZE];	/* 结点数组 */
	int r, n;						/* 根的位置和结点数 */
} PTree;

孩子表示法（孩子链表）

把每个结点的孩子结点排列起来，看成一个线性表，用单链表存储，则 n 个结点有 n 个孩子链表（叶子的孩子链表为空表）
n 个头指针又组成一个线性表，用顺序表（含 n 个元素的结构数组）存储
特点：找孩子容易，找双亲难

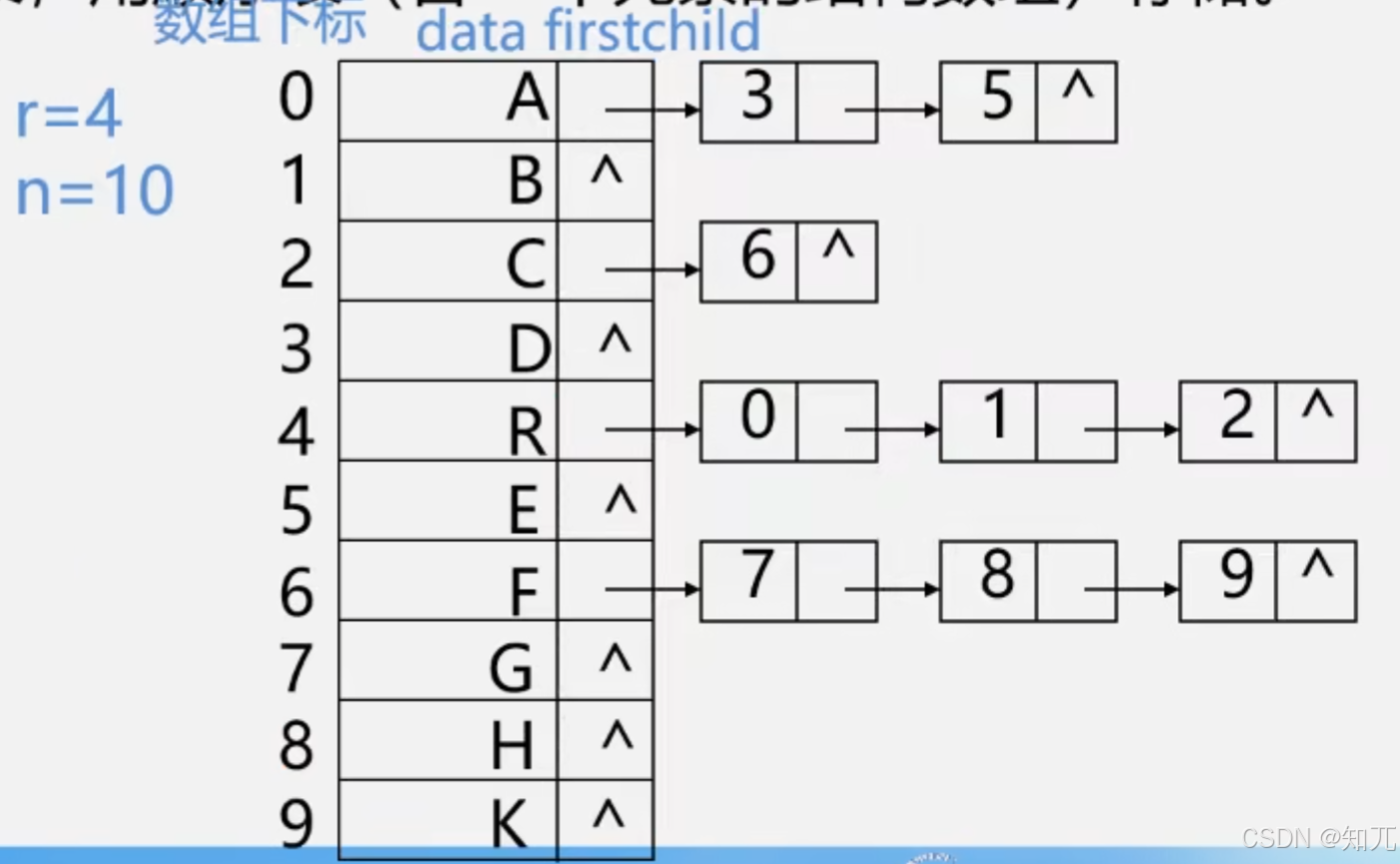

A 的孩子下标分别为3、5，所以 A 的孩子是 D 和 E
以此类推

实现

/* 树的孩子表示法结构定义 */
#define MAX_TREE_SIZE 100

typedef int TElemType;			/* 树结点的数据类型，目前暂定为整型 */

/* 孩子结点结构 */
typedef struct CTNode
{
	int child;
	struct CTNode* next;
} *ChildPtr;

/* 双亲结点结构 */
typedef struct
{
	TElemType data;
	ChildPtr firstchild;  // 指向孩子的指针
} CTBox;

/* 树结构 */
typedef struct
{
	CTBox nodes[MAX_TREE_SIZE];	/* 结点数组 */
	int r, n;					/* 根的位置和结点数 */
} CTree;

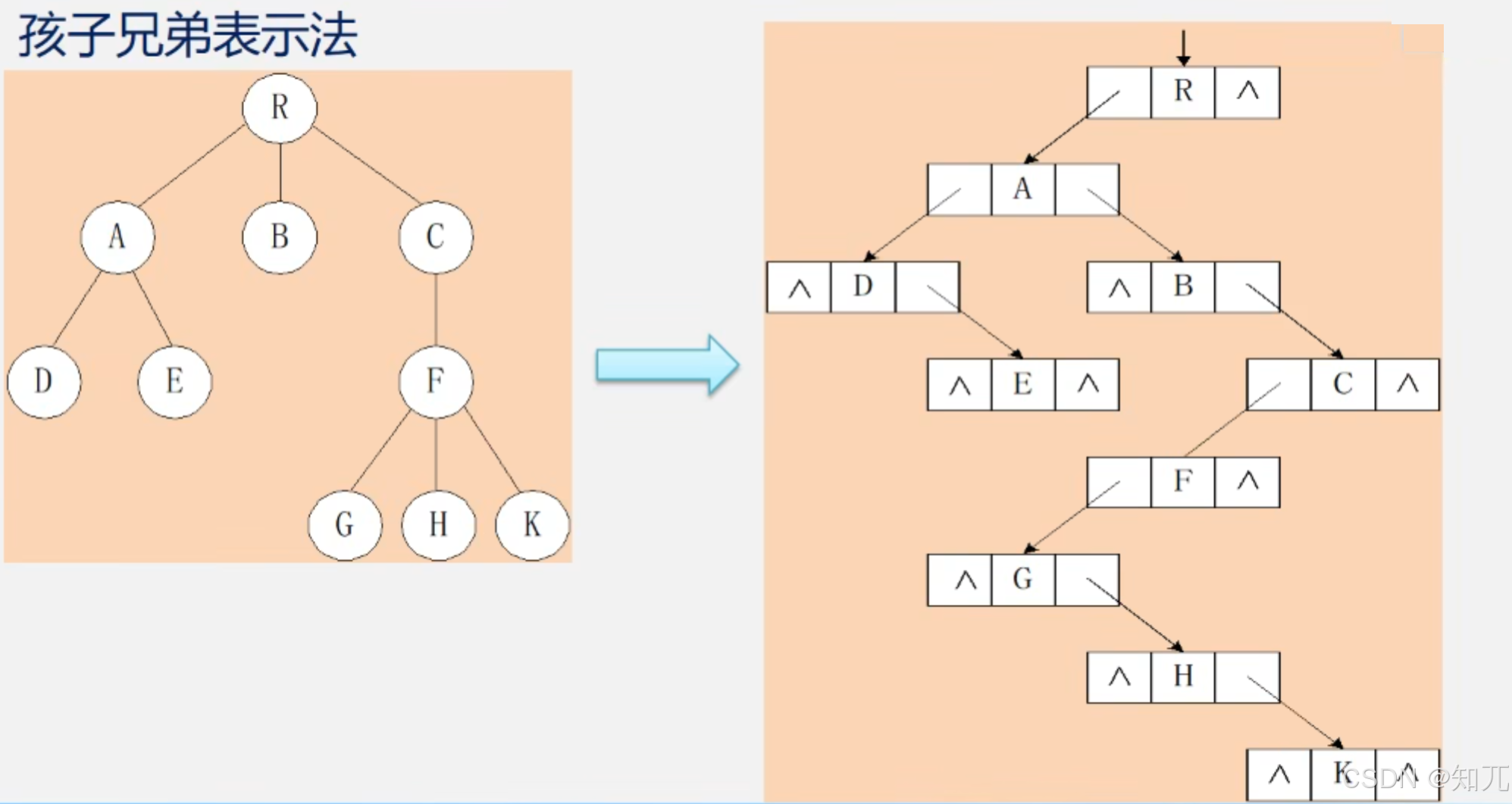

孩子兄弟表示法

任意一棵树，它的结点的第一个孩子如果存在就是唯一的，它的右兄弟如果存在也是惟一的。
- 因此，我们可以设置两个指针，分别指向该结点的第一个孩子和此结点的右兄弟

实现

/* 树的孩子兄弟表示法结构定义 */
typedef struct CSNode
{
	TElemType data;
	struct CSNode *firstchild,*rightsib;
} CSNode,*CSTree;

二叉树（Binary Tree）

二叉树特点

每个结点最多有两棵子树（二叉树中不存在「度」大于2的结点）
子树有左右之分，其次序不能颠倒
二叉树可以是空集，根可以有空的左子树或空的右子树

二叉树不是「树」（的特殊情况）

二叉树是树型结构，但「二叉树」是「树」是两种不同的数据结构
二叉树结点的子树要区分左子树和右子树，即使只有一棵子树也要区分，说明它是左子树，还是右子树
树当结点只有一个「孩子」时，就无须区分它和左还是右的次序。因此，二者不同

二叉树每个结点位置或者说次序都是固定的，可以是空，但是不可以说它没有位置
而树的结点位置是相对于别的结点来说的，没有别的结点时，它就无所谓左右了

二叉树的5种基本形态

二叉树的性质

在二叉树的第 i 层上最多有 2ⁱ⁻¹ 个结点（i >= 1），最少 1 个结点
深度为 k 的二叉树最多有 2ᵏ - 1 个结点（k >= 1），最少 k 个结点
对任何一棵二叉树，如果其终端结点数为 n₀，度为2的结点数为 n₂，则 n₀ = n + 1
具有n个结点的完全二叉树的深度为[log₂n] + 1(高斯取整)
如果对一棵有n个结点的完全二叉树的结点按层序编号，对任意结点i有：
- 如果 i = 1，则i是二叉树的根，无双亲；如果 i > 1，则双亲为[i / 2]
- 如果 2i > n，则结点i是叶子结点，否则其左孩子是结点 2i
- 如果 2i + 1 > n,则结点i是叶子结点，否则其右孩子为 2i + 1

特殊二叉树

斜树

左斜树

右斜树

满二叉树

一棵深度为 k，且二叉树最多有 2ᵏ - 1 个结点的二叉树
特点
- 每一层上的结点数都是最大结点数，即每层都满
- 叶子结点全在最底层

完全二叉树

对一棵具有 n 个结点的二叉树按层序编号，如果编号为 i(1 <= i <= n) 的结点与同样深度的满二叉树中编号为 i 的结点在二叉树中的位置完全相同，则这棵二叉树称为完全二叉树
满二叉树一定是完全二叉树，完全二叉树不一定是满的
特点
- 叶子结点只能出现在最下两层
- 最下层的叶子一定集中在左部连续位置
- 倒数二层，若有叶子结点，一定都在右部连续位置
- 如果结点度为1，则该结点只有左「孩子」，即不存在只有右子树的囚；
- 同样结点数的二叉树，完全二叉树的深度最小

完全二叉树

非完全二叉树

树1，结点5没有左子树，却有右子树，使得按层序编号的第10个编号空挡了
树2，结点3没有子树，使得6、7编号的位置空挡了

二叉树的抽象数据类型定义

ADT Tree{
Data
   树是由一个根结点和若干棵子树构成的。树中结点具有相同的数据类型及层次关系。
Operation
   InitTree(*T) :构造空树T
   DestroyTree(*T): 销毁树
   CreateTree(*T, definition):按definition中给出树的定义来构造树
   ClearTree(*T): 清空树
   TreeEmpty(*T): 空树返回true
   TreeDepth(*T): 返回T的深度
   Root(*T): 返回T的根结
   Value(T, cur_e): cur_e是树T中的一个结点，返回此结点的值
   Assign(T, cur-e, value): 给树T的结点cur_e赋值为value
   Parent(T, cur_e): 若cur_e不是根结点，则返回它的双亲
   LeftChild(T, cur_e): 若cur_e是树T的非叶结点，则返回它的最左孩子，否则返回空。
   RightSibling(T, cur_e): 若cur_e有右兄弟，则返回右兄弟，否则返回空。
   InsertChild(*T, *p, i, c):其中p指向树T的某个结点，i为所指结点p的度加上1，若非空树c与T不相交，操作结果为插入c为树T中p指向结点的第i棵子树。
   DeleteChild(*T, *p, i): 其中p为指向树T的某个结点，i为所指结点p的度，操作结果为删除T中P所指向结点的第i棵子树。
}endADT

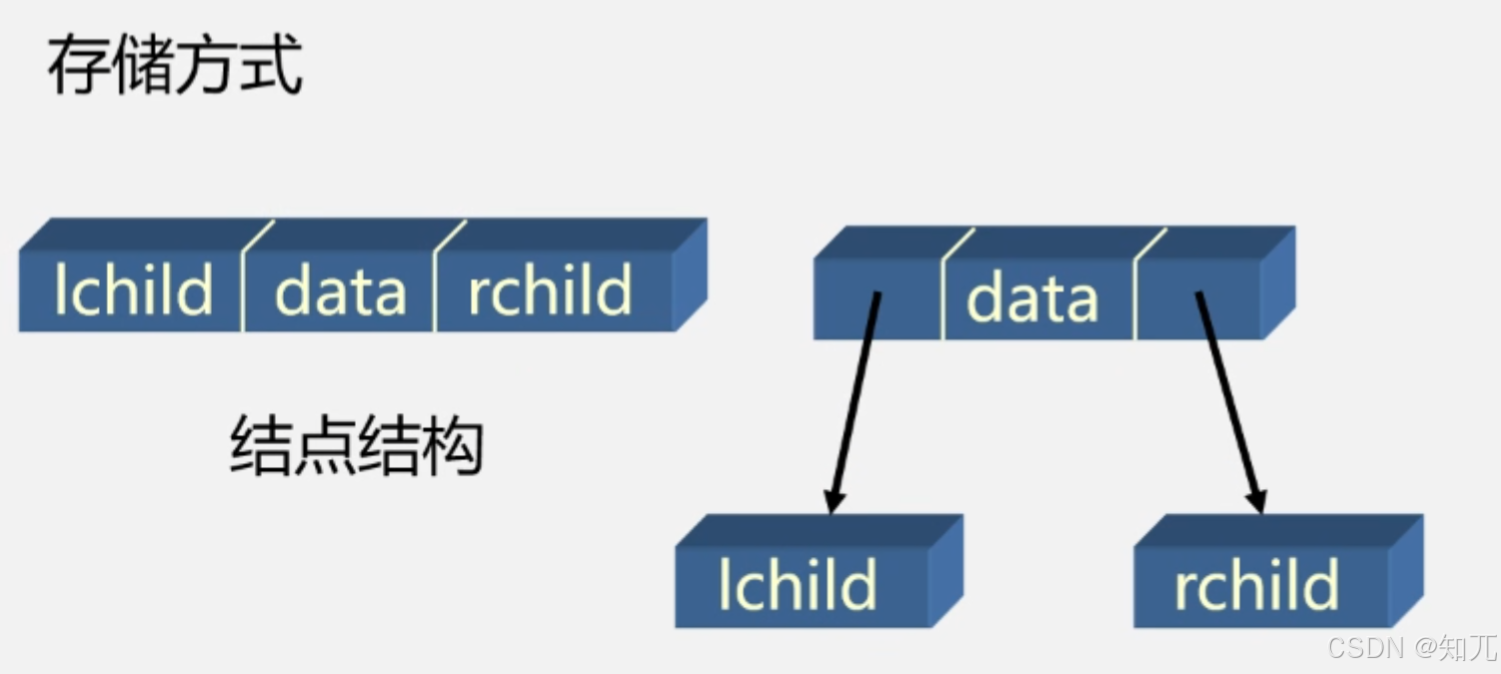

二叉树的链式存储结构

二叉树每个结点最多有两个孩子，所以它有一个数据域和两个指针域
- data：数据域
- lchild：指针域，左孩子的指针
- rchild：指针域，右孩子的指针

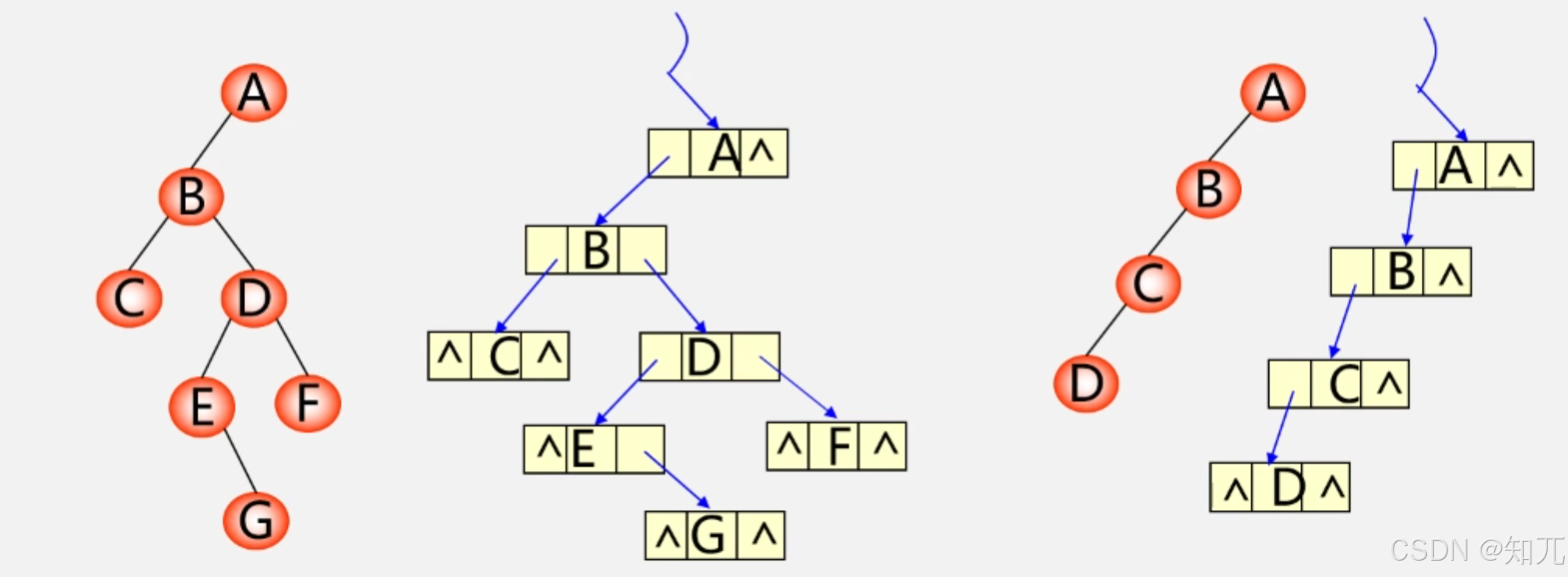

这样的链表叫作二叉链表

二叉链表存储结构

/* 二叉链表结点结构定义 */
typedef struct BiTNode  			/* 结点结构 */
{
	TElemType data;					/* 结点数据 */
	struct BiTNode* lchild, * rchild; 	/* 左右孩子指针 */
}BiTNode, * BiTree;

遍历二叉树

二叉树的遍历（traversing binary tree）：从根结点出发，按照某种次序依次访问二叉树中所有的结点，使得每个结点被访问一次且仅被访问一次

遍历目的：得到树中所有结点的一个线性排列

遍历用途：它是树结构插入、删除、修改、查找和排序运算的前提，是二叉树一切运算的基础和核心

先序遍历（根左右，DLR）

若二叉树为空，则空操作；否则

访问根结点
先序遍历左子树
先序遍历右子树

先序遍历算法实现

void PreOrderTraverse(BiTree T)
{
	if (T == NULL)return; // 空二叉树
	else
	{
		printf("%c", T->data); /* 显示结点数据，可以更改为其它对结点操作 */
		PreOrderTraverse(T->lchild); /* 再先序遍历左子树 */
		PreOrderTraverse(T->rchild); /* 最后先序遍历右子树 */
	}
}

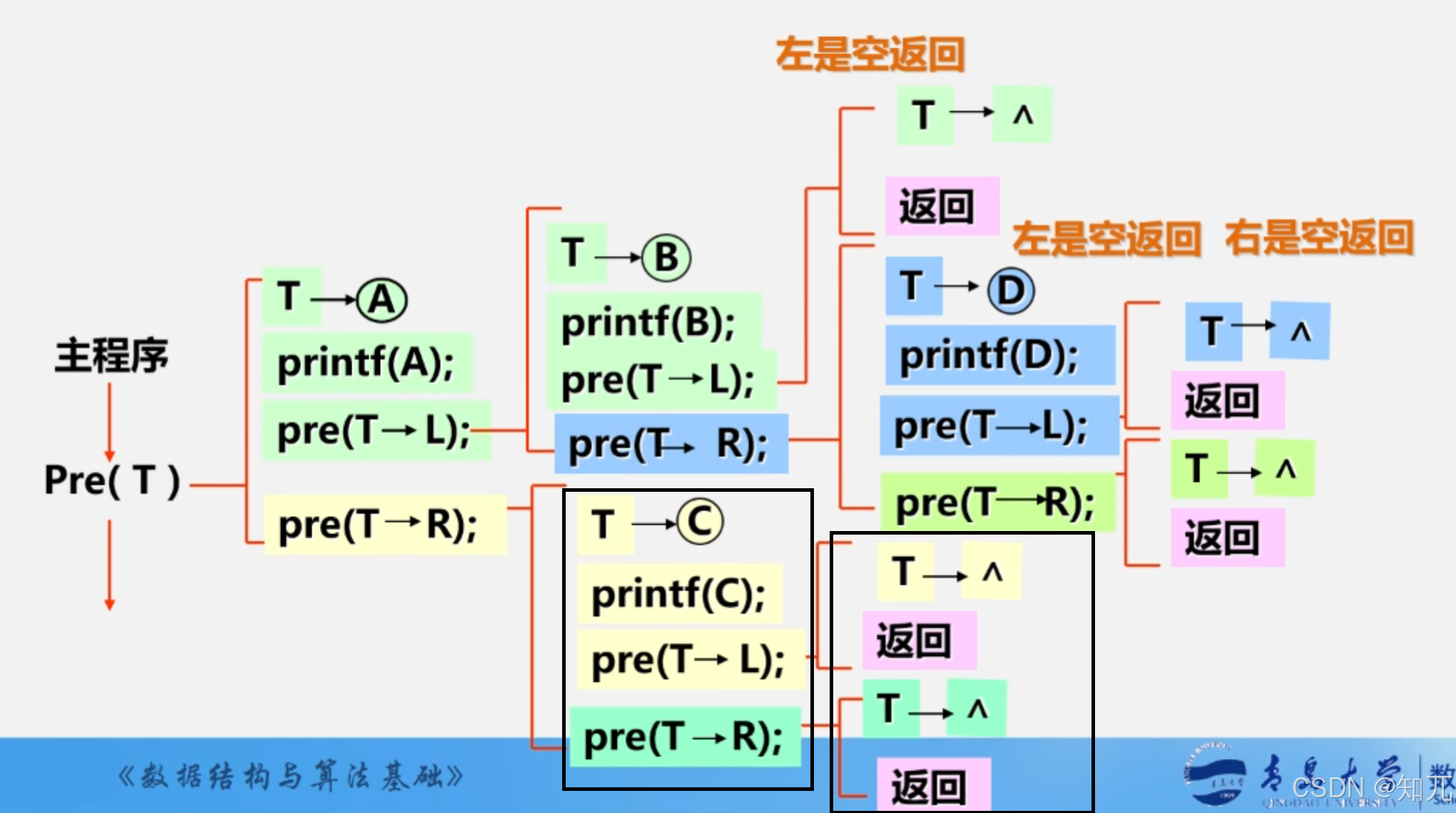

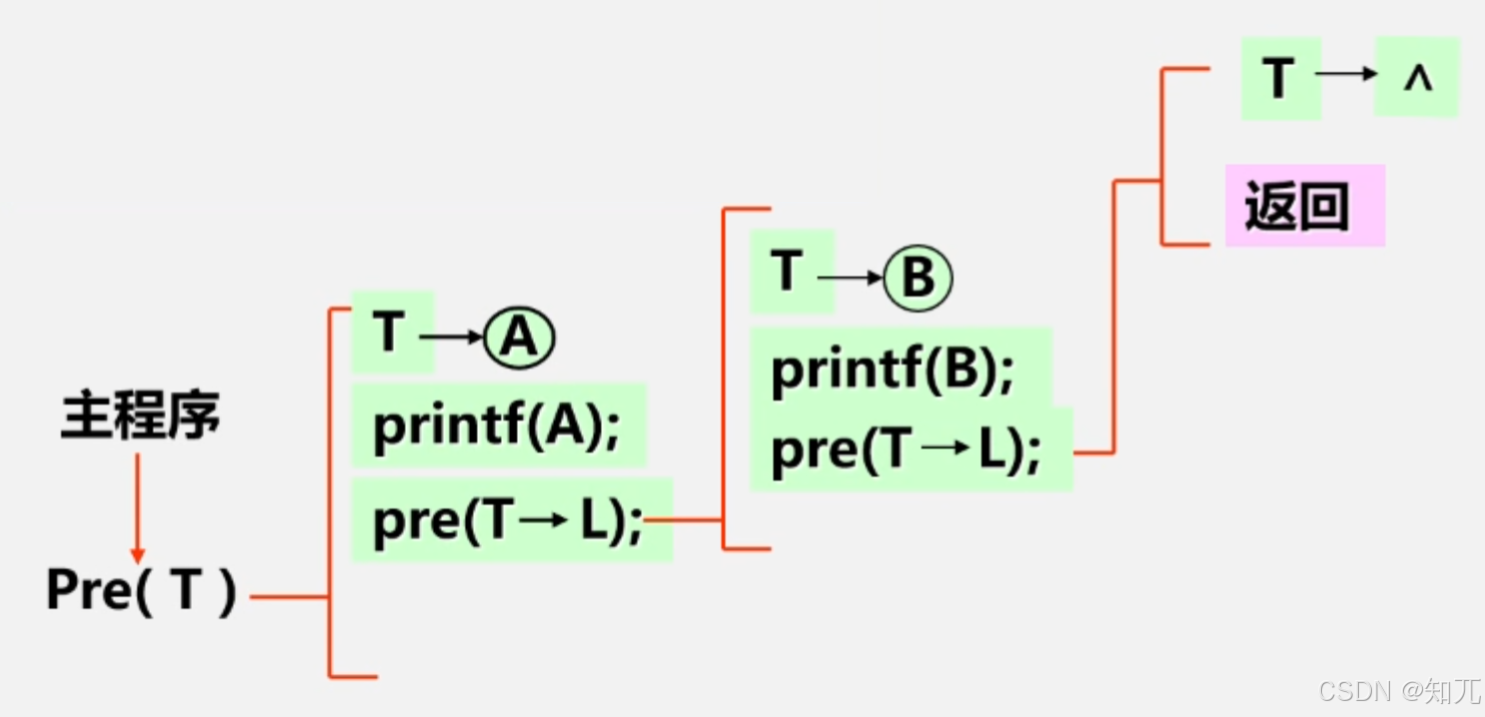

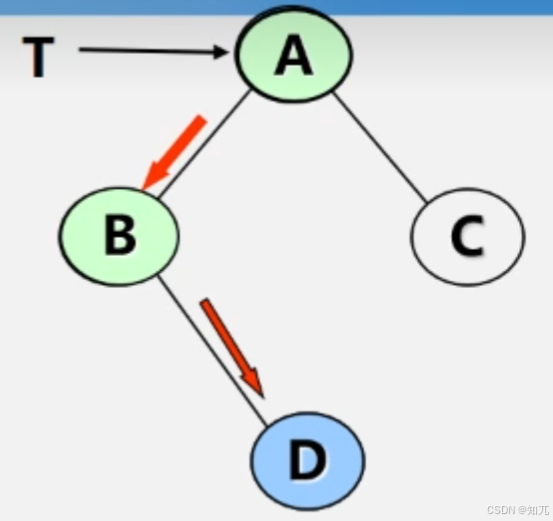

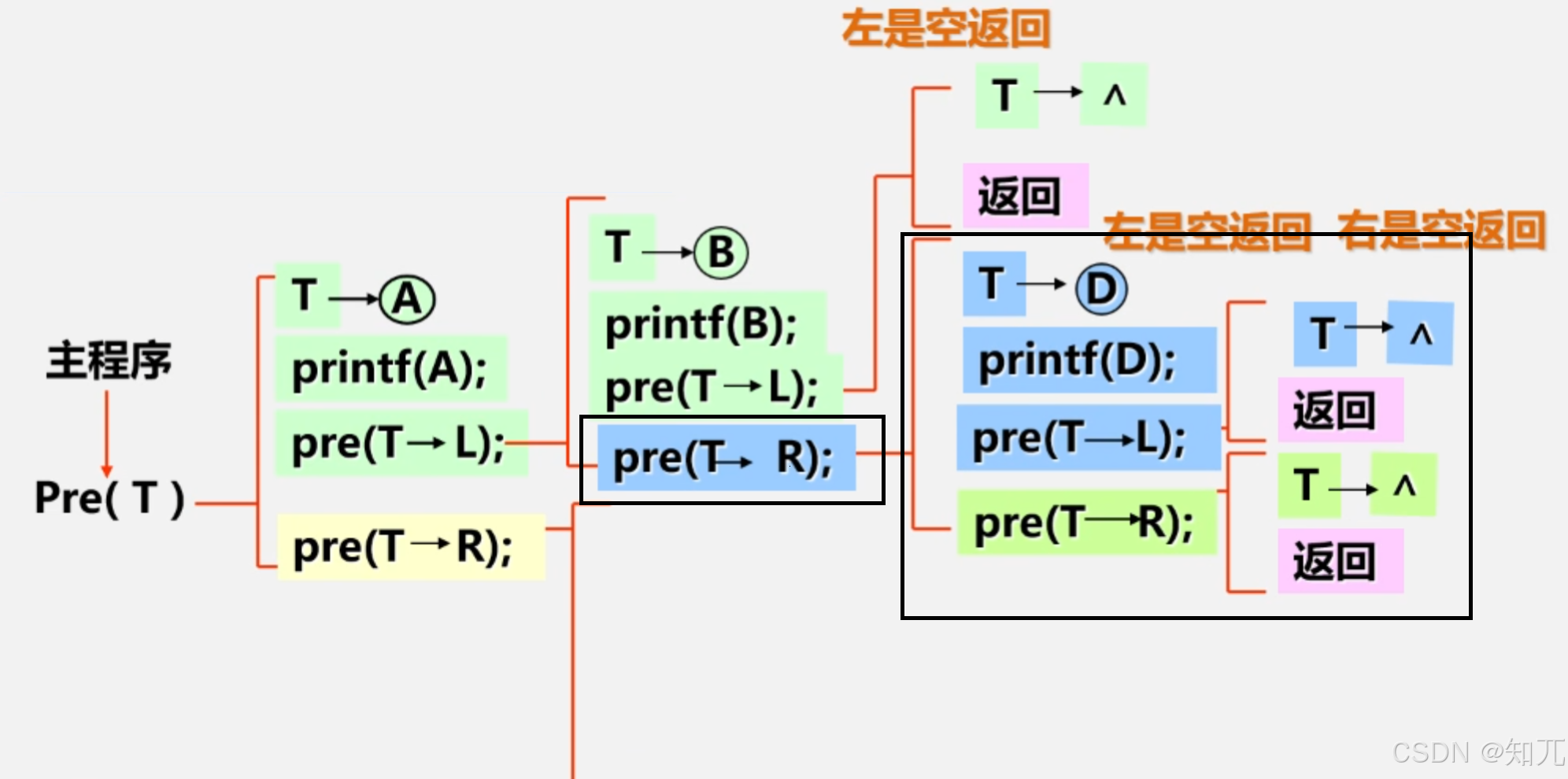

遍历流程

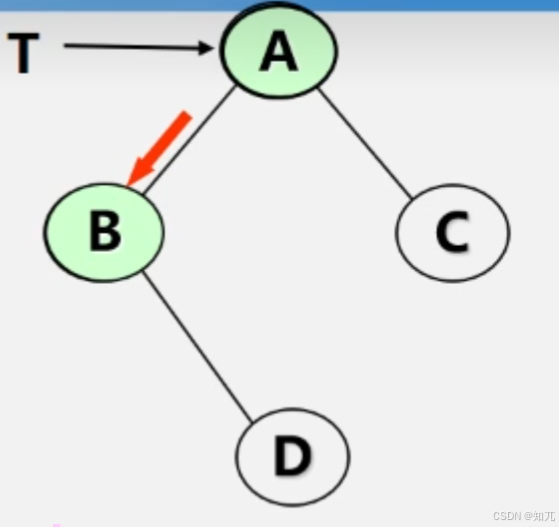

从根结点 A 开始，一直遍历左子树
直到 B 的左子树为空，返回，遍历右子树

访问 B 的右子树的根结点 D
访问根结点 D 的左子树，为空，返回
访问根结点 D 的右子树，为空，返回。
以 D 为根结点的 DLR 顺序结束，返回B的pre(T→R)处。以 B 为根结点的 DLR 顺序结束，返回 A 的pre(T→L)处。

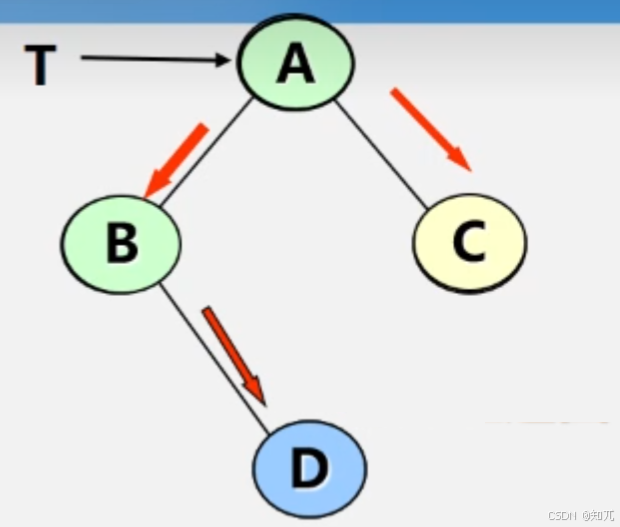

之后继续访问 A 的右子树

中序遍历（左根右，LDR）

若二叉树为空，则空操作；否则

中序遍历左子树
访问根结点
中序遍历右子树

中序遍历算法实现

void InOrderTraverse(BiTree T)
{
	if (T == NULL) return; /* 空二叉数 */
	else
	{
		InOrderTraverse(T->lchild); /* 中序遍历左子树 */
		printf("%c", T->data);		/* 显示结点数据，可以更改为其它对结点操作 */
		InOrderTraverse(T->rchild); /* 最后中序遍历右子树 */
	}
}

后序遍历（左右根，LRD）

若二叉树为空，则空操作；否则

后序遍历左子树
后序遍历右子树
访问根结点

后序遍历算法实现

void PostOrderTraverse(BiTree T)
{
	if (T == NULL)return;
	else
	{
		PostOrderTraverse(T->lchild); 	/* 先后序遍历左子树  */
		PostOrderTraverse(T->rchild); 	/* 再后序遍历右子树  */
		printf("%c", T->data);			/* 显示结点数据，可以更改为其它对结点操作 */
	}
}

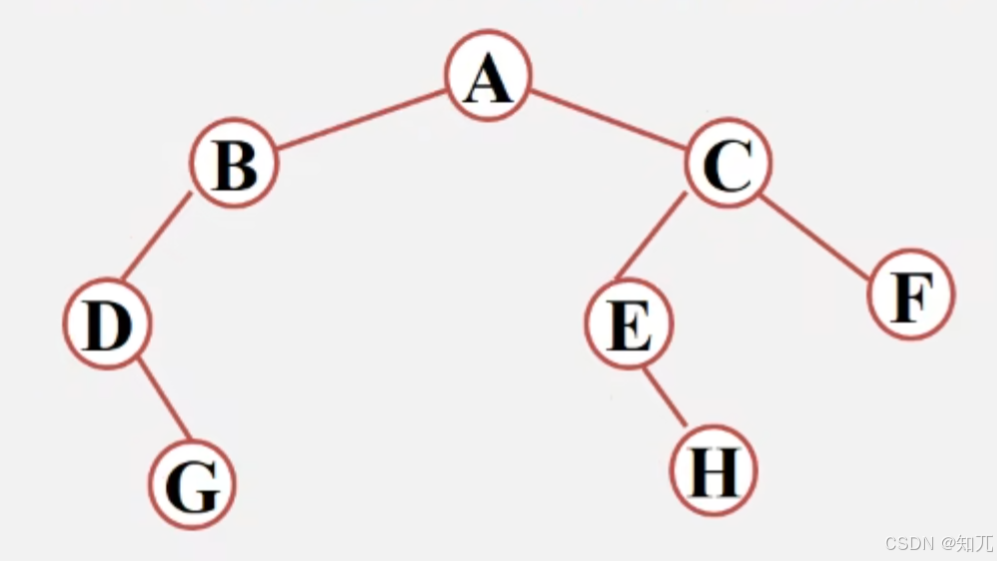

例1：写出下图二叉树的各种遍历顺序

写出下图二叉树的各种遍历顺序

先序：A B D G C E H F
中序：D G B A E H C F
后序：G D B H E F C A

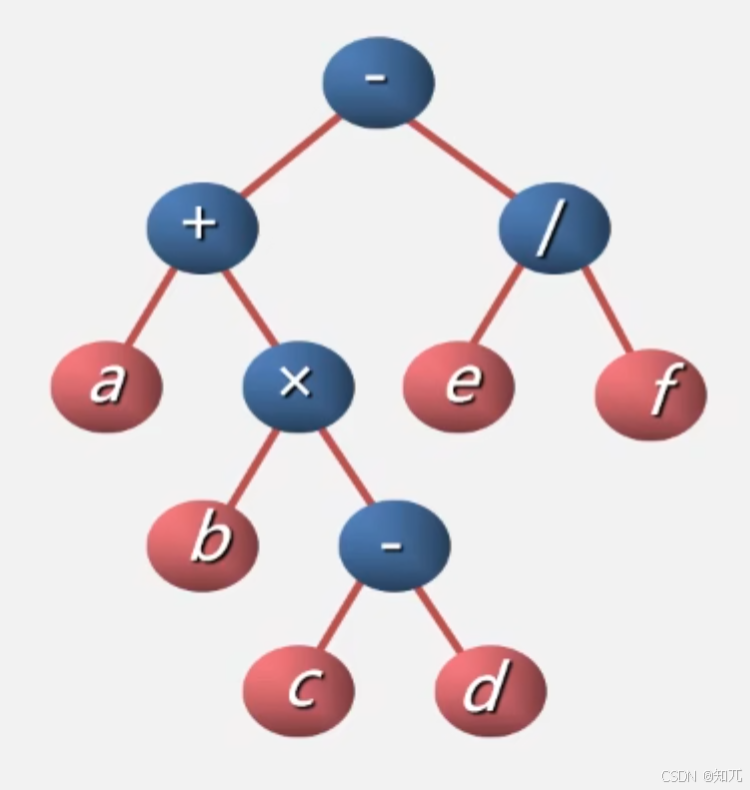

例2：用二叉树表示算术表达式

用二叉树表示算术表达式

先序：- + a * b - c d / e f
表达式的前缀表示（波兰式）
中序：a + b * c - d - e / f
表达式的中缀表达
后序：a b c d - * + e f / -
表达式的后缀表示（逆波兰式）

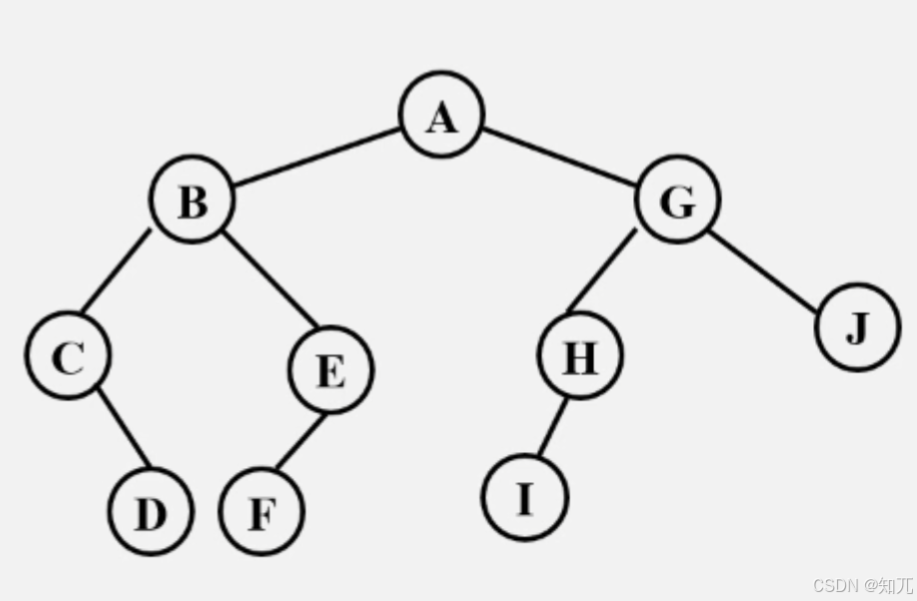

例3：已知先序和中序序列求二叉树

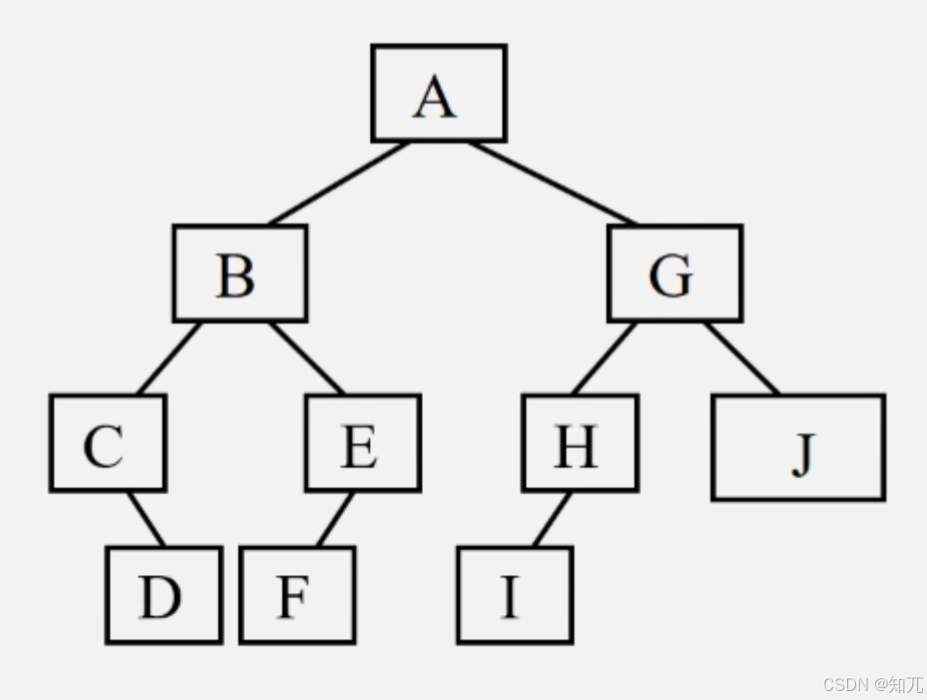

已知先序和中序序列求二叉树

答

思路

因为先序顺序为DLR，所以A一定为根

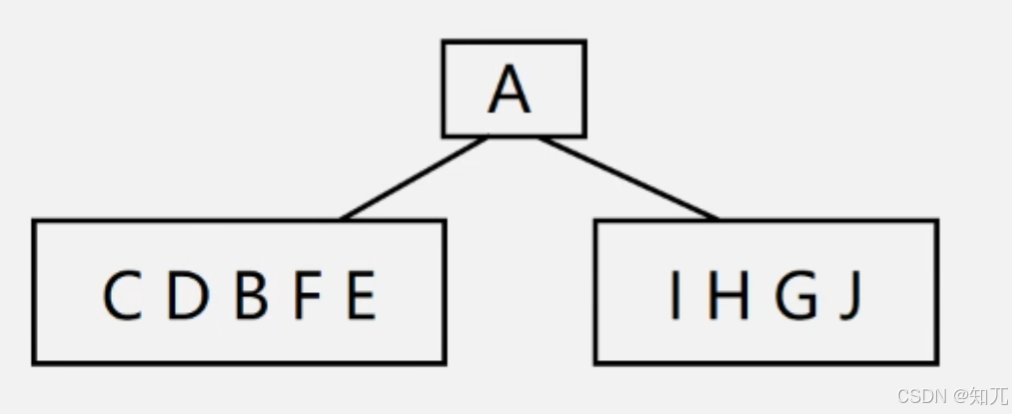

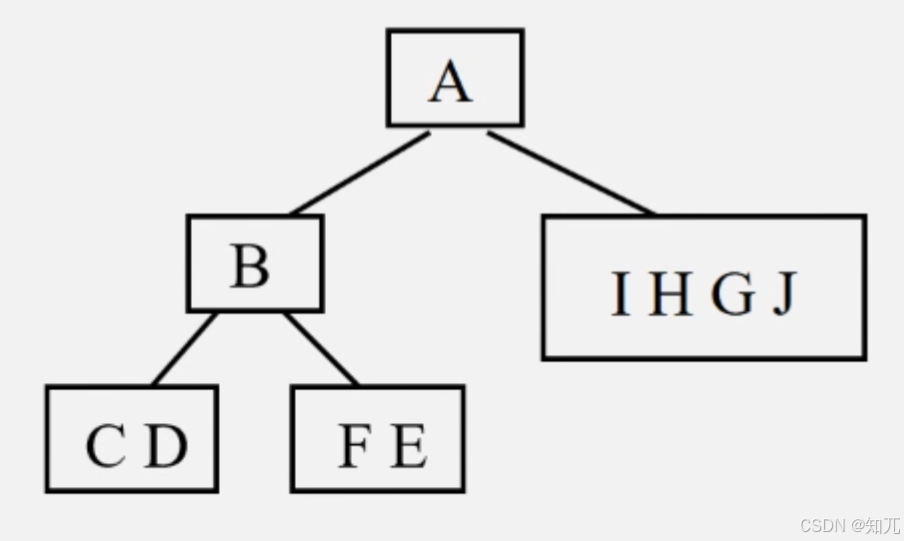

因为中序顺序为LDR，所以A左边的C D B F E一定在左子树，A右侧的I H G J一定在右子树

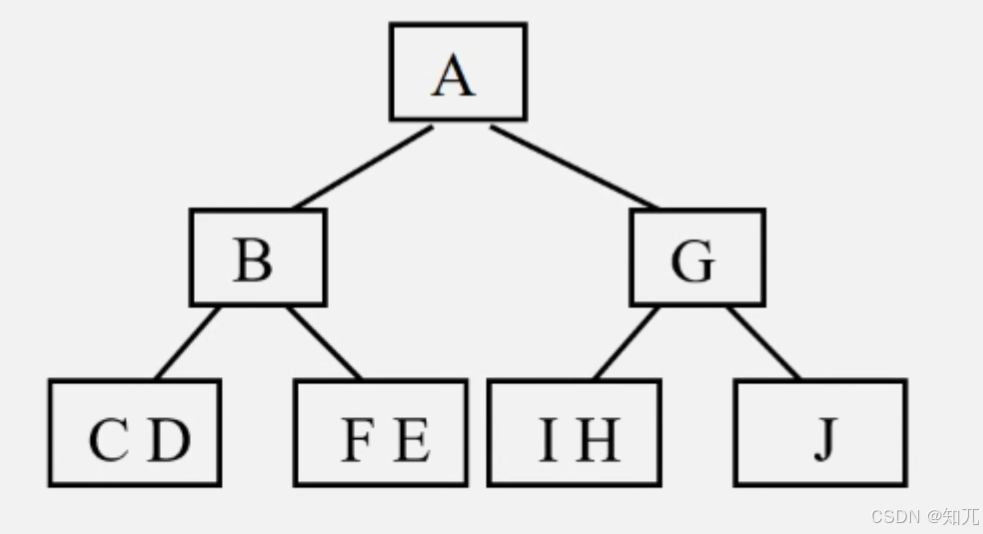

同理先序中，A旁边的B，为左子树的根。C D就在B的左子树，F E就在B的右子树

在先序中，因为 F 已经是在 B 的右子树中了，所以 G 就是 A 的右子树的根

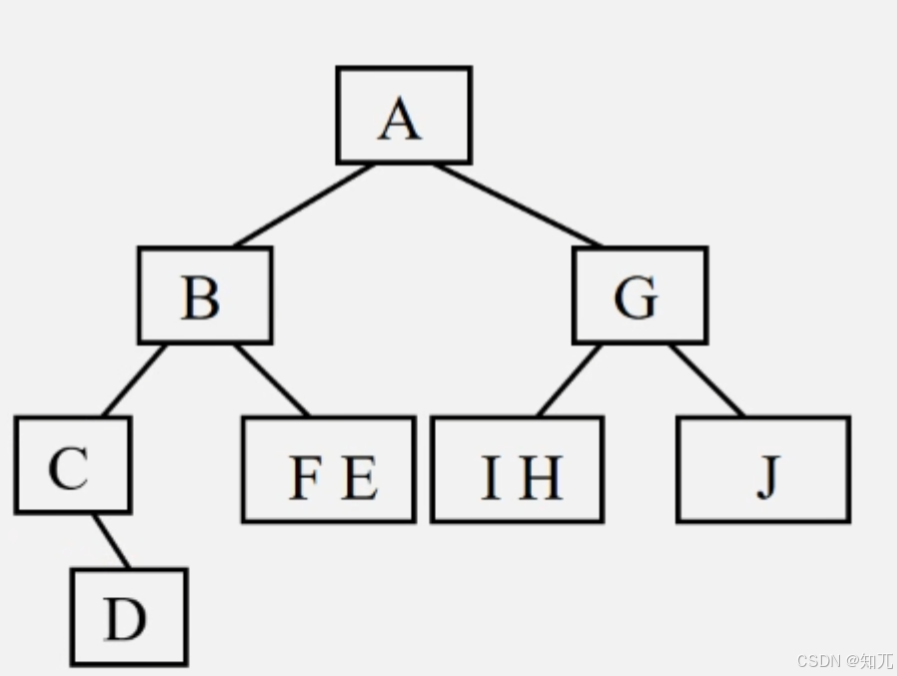

由先序知，C 是 B 左子树的根
由中序知，D 是 C 的右子树，所以 C 的左子树为空

同理

二叉树的建立

一个遍历序列无法确定唯一的二叉树

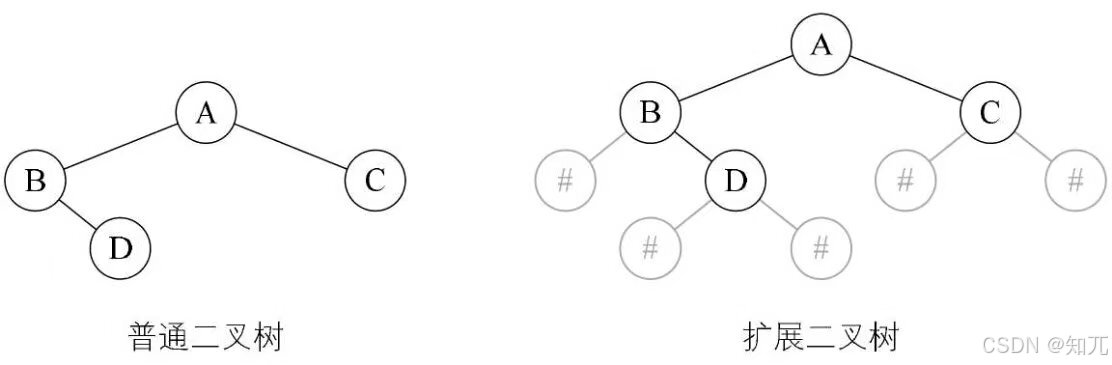

- 为了让二叉树的每个节点确认是否有左右孩子，对其进行扩展
在二叉树的每个结点的空指针引出一个虚结点，其值为一特定值，如果#
我们称这种处理后的二叉树为原二叉树的扩展二叉树

先序遍历序列为AB#D##C##

二叉树建立算法

/* 按前序输入二叉树中结点的值（一个字符） */
/* #表示空树，构造二叉链表表示二叉树T。 */
void CreateBiTree(BiTree* T)
{
	TElemType ch;

	scanf("%c", &ch);

	if (ch == '#')
		*T = NULL;
	else
	{
		*T = (BiTree)malloc(sizeof(BiTNode));
		if (!*T)
			exit(OVERFLOW);
		(*T)->data = ch; 					/* 生成根结点 */
		CreateBiTree(&(*T)->lchild); 	/* 构造左子树 */
		CreateBiTree(&(*T)->rchild); 	/* 构造右子树 */
	}
}

线索二叉树

Q：如何寻找特定遍历序列中二叉树结点的前驱和后继？
A：充分利用空指针域，使其存放指向结点在某种遍历次序下的前驱和后继的地址
把指向前驱和后继的指针称为线索
- 加上线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded Binary Tree)
线索化：对二叉树以某种次序遍历使其变为线索二叉树的过程，这个过程将二叉树转化为了双向链

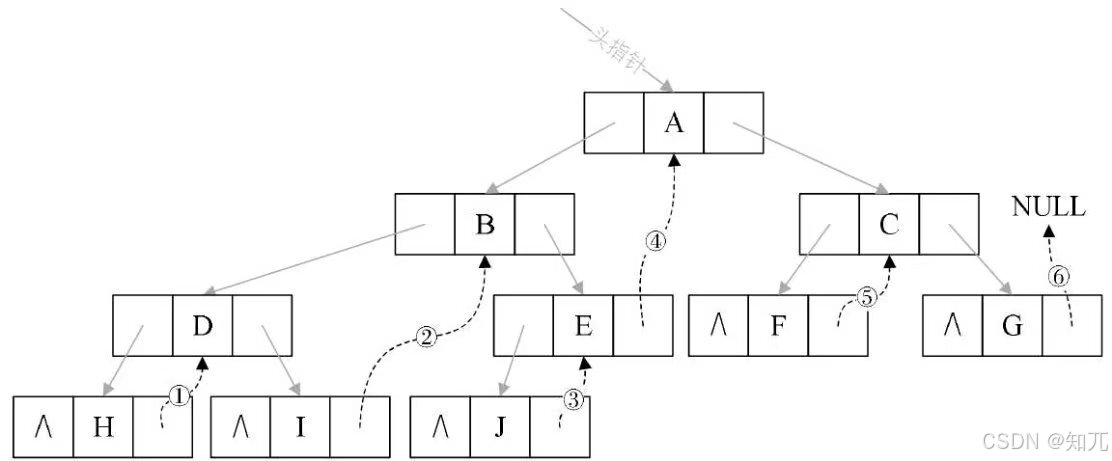

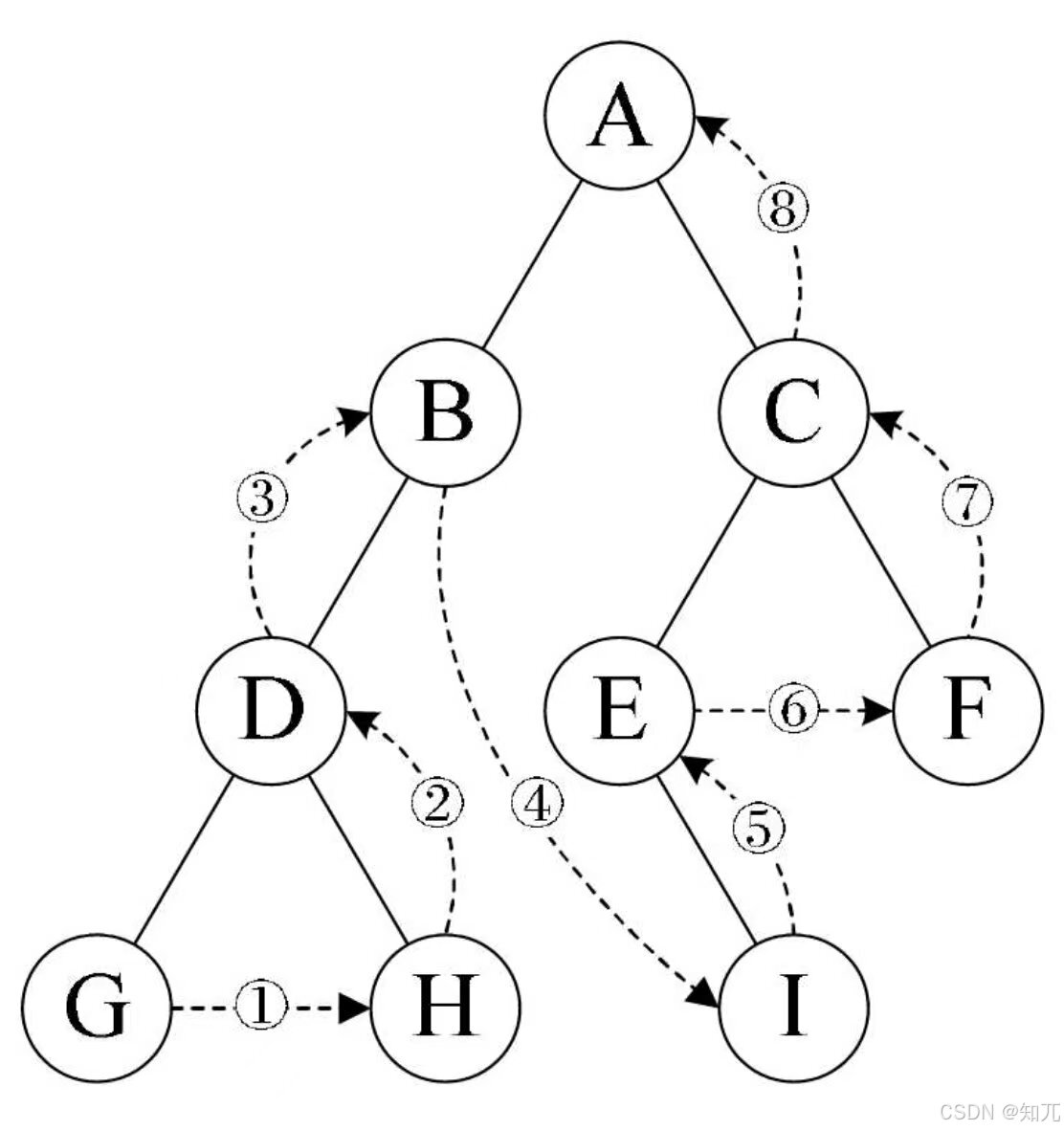

空心箭头为前驱
黑箭头为后继

为明确lchild（rchild）存放是孩子还是前驱，需要设置两个标志域，ltag 和 rtag，通常为0或1
- tag为0表示孩子，为1表示前驱或后继

结点的结构

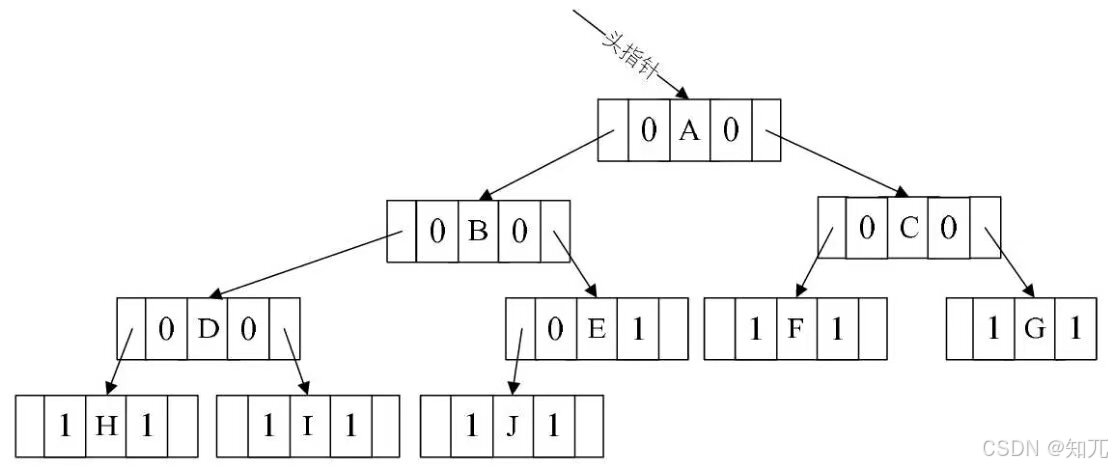

修改后的二叉链表图

线索二叉树的结构定义

/* 二叉树的二叉线索存储结构定义 */
typedef char TElemType;
typedef enum { Link, Thread } PointerTag;
/* Link==0表示指向左右孩子指针, */
/* Thread==1表示指向前驱或后继的线索 */

typedef  struct BiThrNode				/* 二叉线索存储结点结构 */
{
	TElemType data;						/* 结点数据 */
	struct BiThrNode* lchild, * rchild;	/* 左右孩子指针 */
	PointerTag LTag;
	PointerTag RTag;					/* 左右标志 */
} BiThrNode, * BiThrTree;

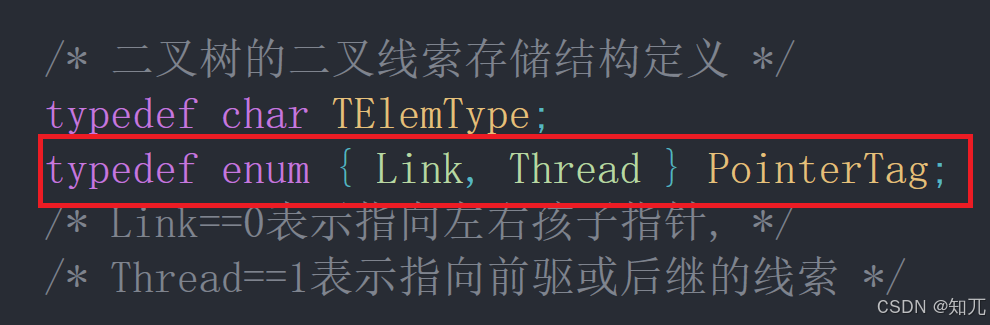

typedef enum { Link, Thread } PointerTag

typedef enum 用于定义了一个名为 PointerTag 的枚举类型，它包含两个枚举值：Link 和 Thread
- 在枚举中，如果不显式地指定值，编译器会从0开始自动为第一个枚举值赋值，然后每个后续的枚举值会自动递增1
- Link：当 PointerTag 的值为 Link（值为0）时，表示对应的指针（lchild 或 rchild）指向的是二叉树中的左右孩子节点
- Thread：当 PointerTag 的值为 Thread（值为1）时，表示对应的指针指向的是线索二叉树中的前驱或后继节点

树与二叉树的转换

了解

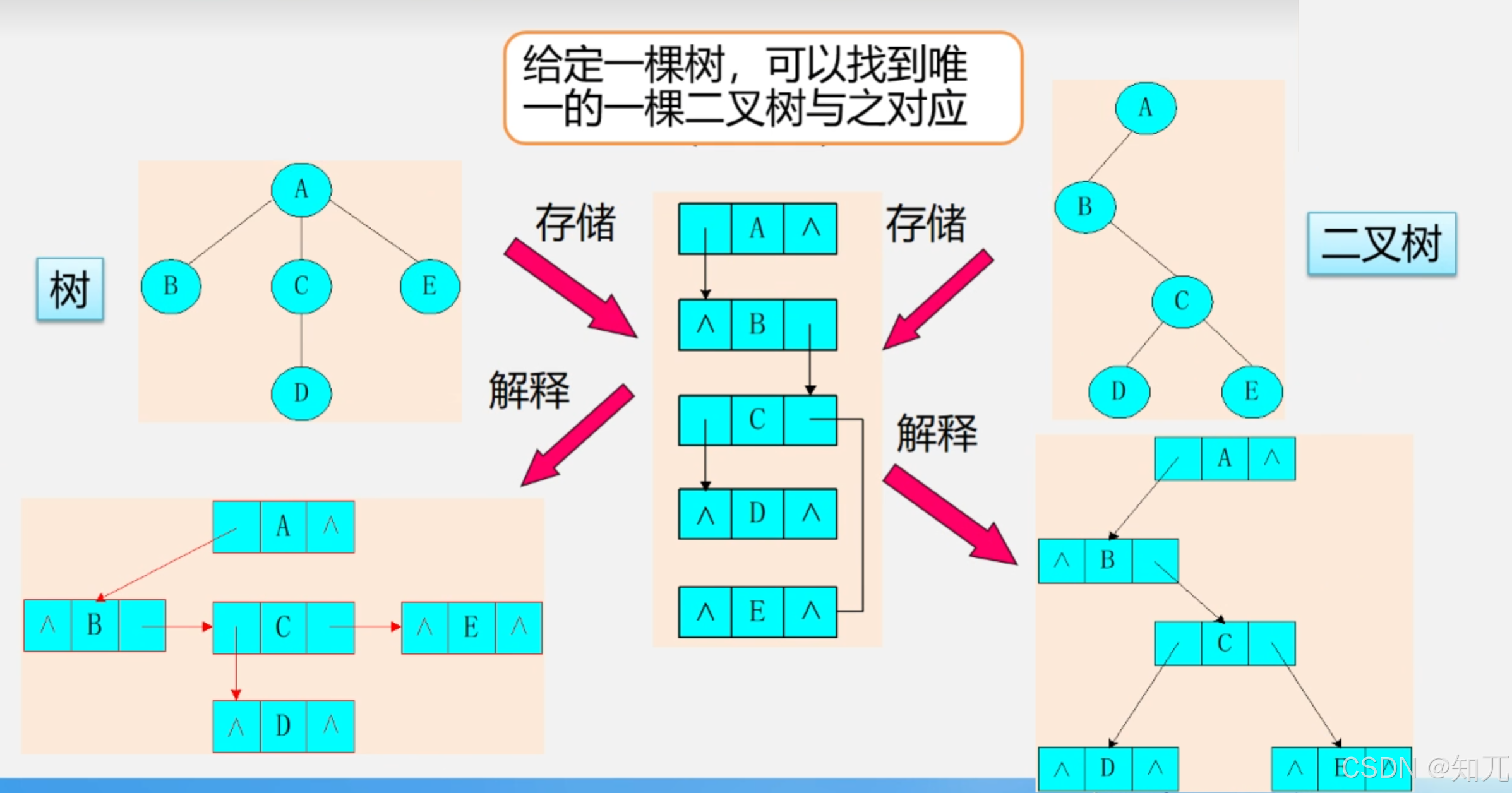

给定一棵树，可以找到唯一的一棵二叉树与之对应
因为一棵树的存储结构是唯一的，解释成二叉树的二叉链表也是唯一的，对应的二叉树也是唯一的

树和二叉树的转换（兄弟相连留长子）

加线：所有兄弟结点之间加一条连线
去线：只保留与第一个孩子结点的连线
层次调整：顺时针旋转，第一个孩子是二叉树结点的左孩子，从兄弟转换过来的孩子是结点的右孩

树变二叉树，根节点的右子树一定为空

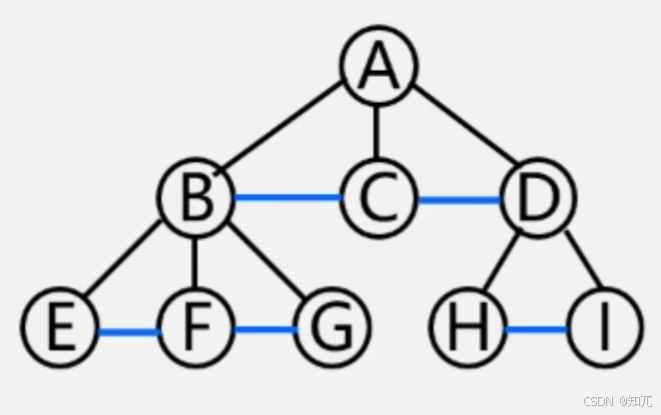

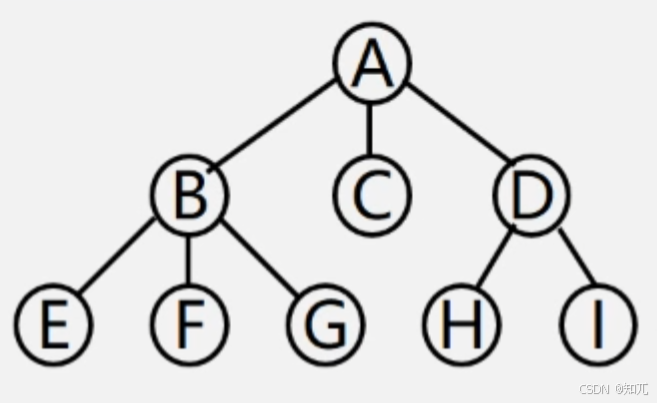

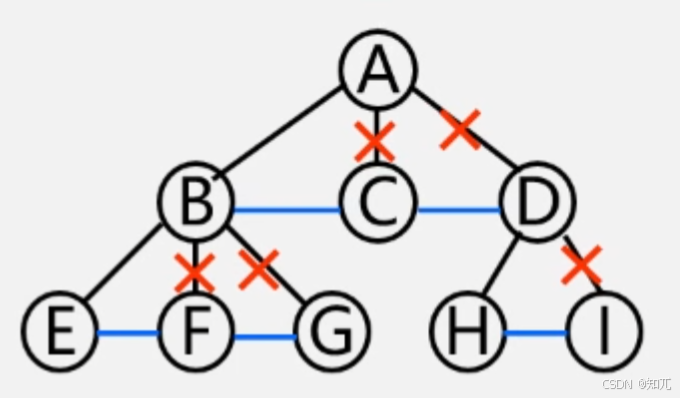

例：将树转换成二叉树

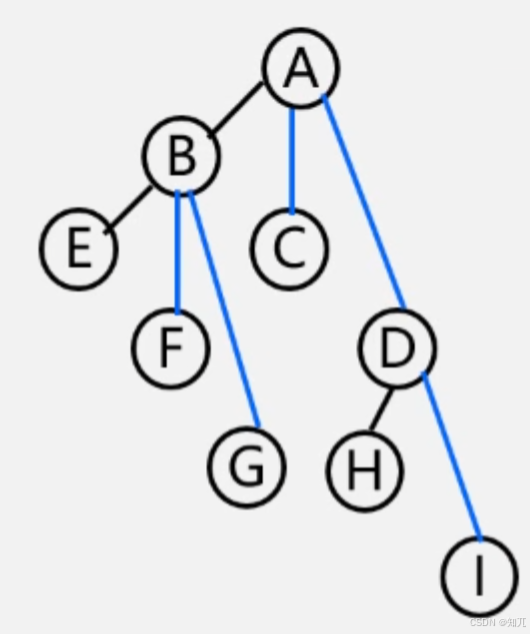

加线：所有兄弟结点之间加一条连线

去线：只保留与第一个孩子结点的连线

层次调整

二叉树转换成树（左孩右右连双亲，去掉原来右孩线）

加线：若p结点是双亲结点的左孩子，则将p的右孩子，右孩子的右孩子……沿分支找到的所有右孩子，都与p的双亲用线连起来
抹线：抹掉原二叉树中双亲与右孩子之间的连线
调整：将结点按层次排列，形成树结构

例：将二叉数转换成树

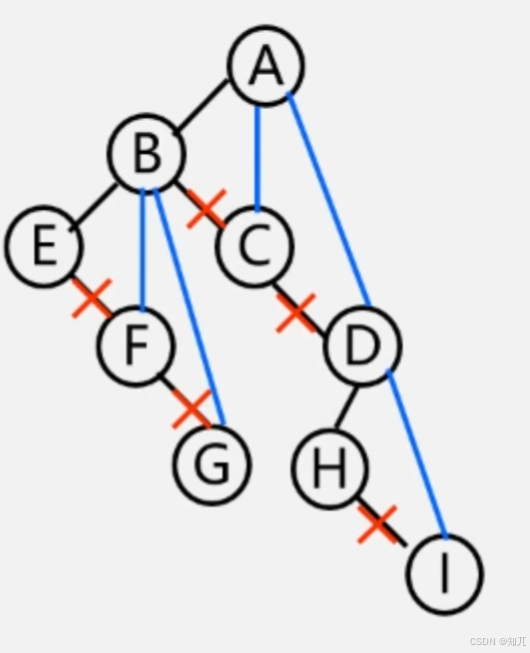

加线：若p结点是双亲结点的左孩子，则将p的右孩子，右孩子的右孩子……沿分支找到的所有右孩子，都与p的双亲用线连起来

抹线：抹掉原二叉树中双亲与右孩子之间的连线

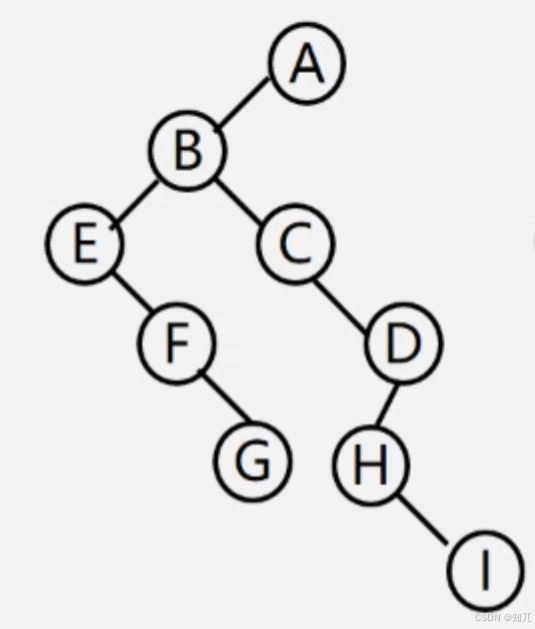

调整

森林转换成二叉树（树变二叉根相连）

（二叉树与多棵树之间的关系）

将各棵树分别转换成二叉树
将每棵树的根结点用线相连
以第一棵树根结点为二叉树的根，再以根结点为轴心，顺时针旋转，构成二叉树型结构

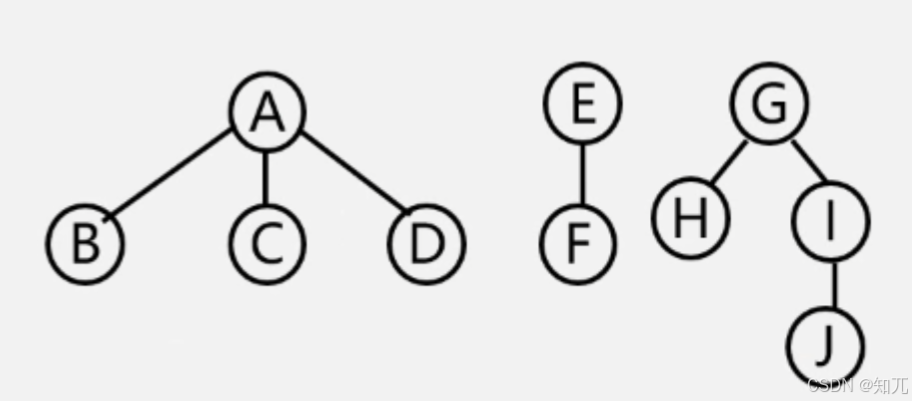

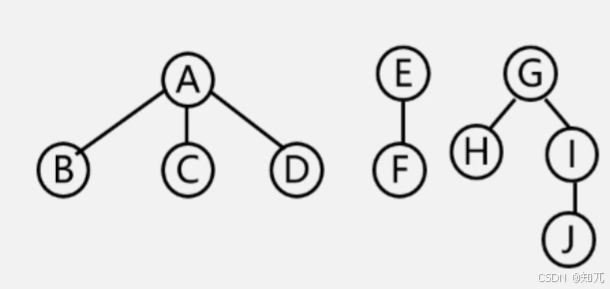

例：将森林转换成二叉树

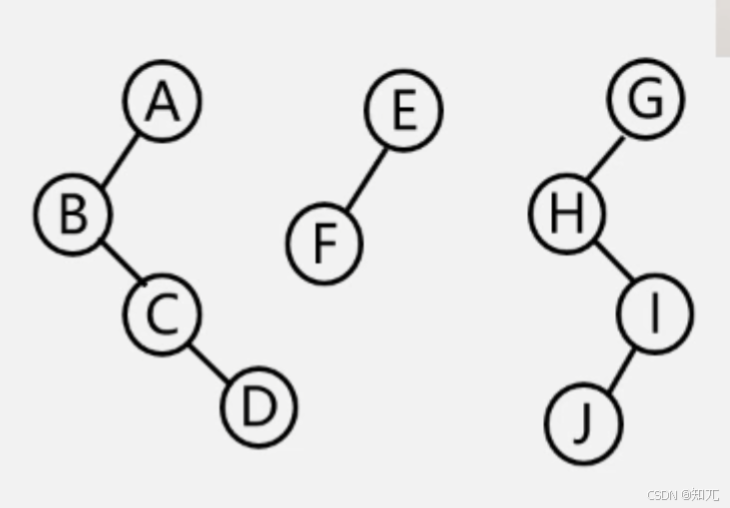

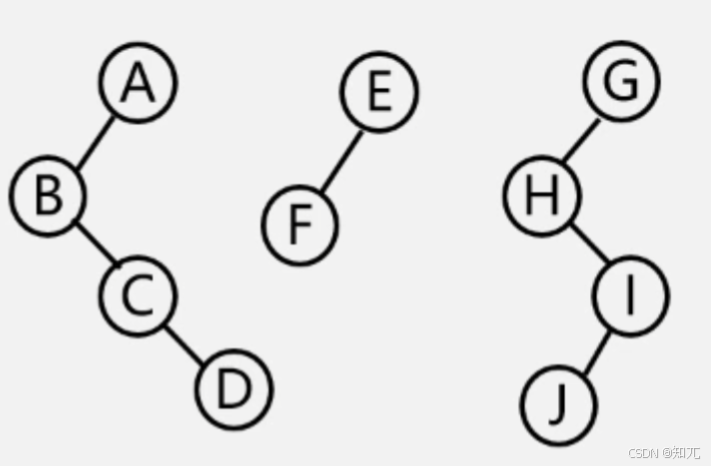

将各棵树分别转换成二叉树

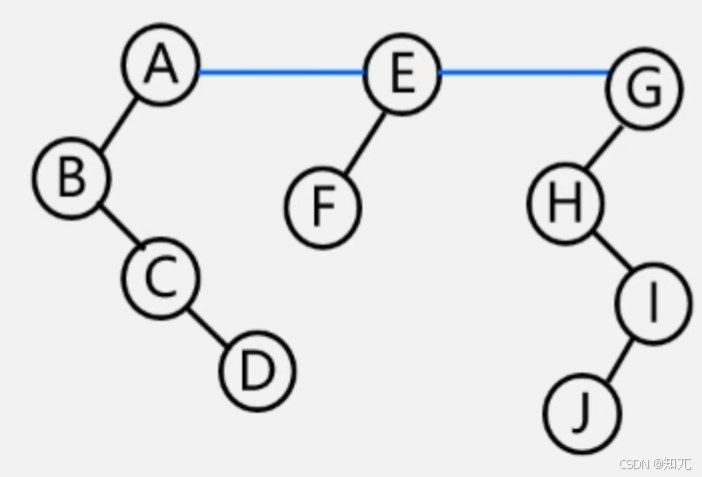

将每棵树的根结点用线相连

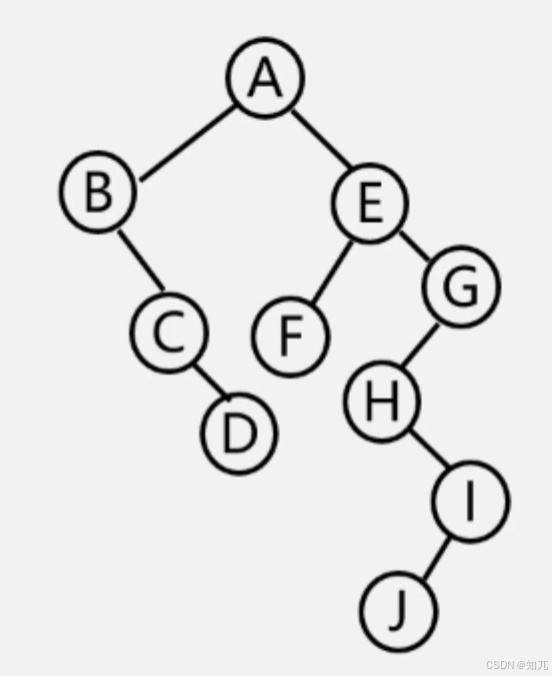

以第一棵树根结点为二叉树的根，再以根结点为轴心，顺时针旋转，构成二叉树型结构

二叉树转换成森林（去掉全部右孩线，孤立二叉再还原）

抹线：将二叉树中根结点与其右孩子连线，及沿右分支搜索到的所有右孩子间连线全部抹掉，使之变成孤立的二叉树
还原：将孤立的二叉树还原成树

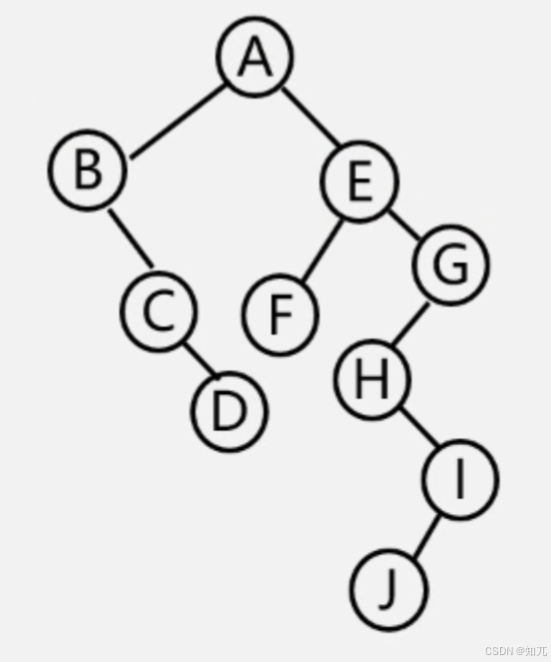

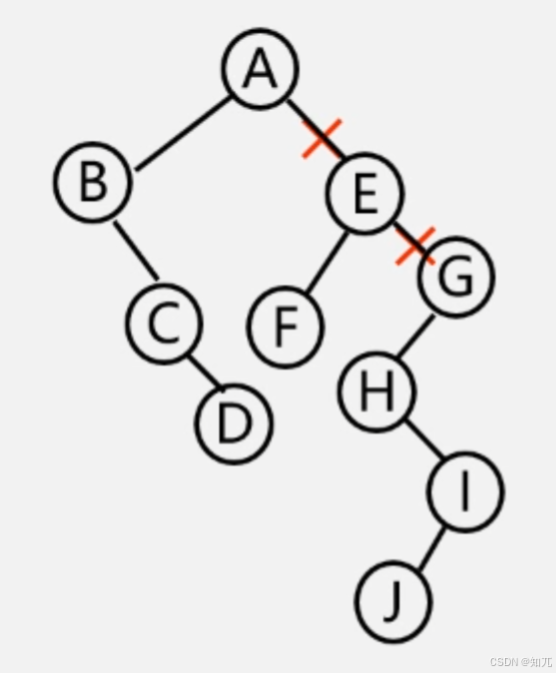

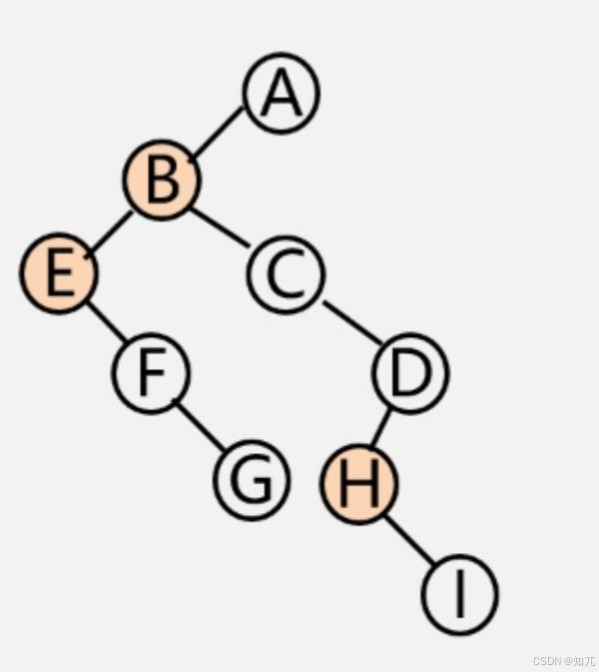

例：二叉树转换成森林

抹线：将二叉树中根结点与其右孩子连线，及沿右分支搜索到的所有右孩子间连线全部抹掉，使之变成孤立的二叉树

还原：将孤立的二叉树还原成树

树的遍历

先根（次序）遍历

若树不空，则先访问根结点，然后依次先根遍历各棵子树

后根（次序）遍历

若树不空，则先依次后根遍历各棵子树，然后访问根结点

按层次遍历

若树不空，则自上而下自左至右访问树中每个结点

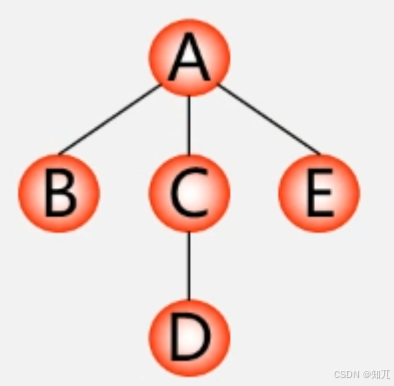

例

先根遍历：A B C D E
后根遍历：B D C E A
按层次遍历：A B C E D

森林的遍历

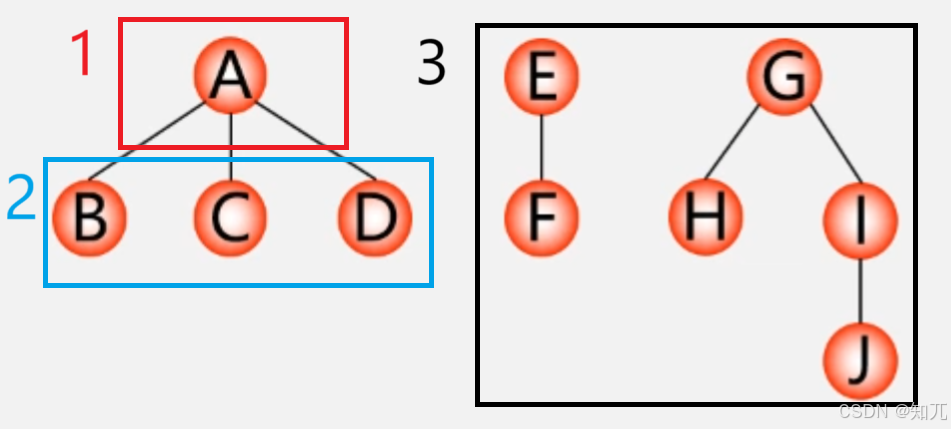

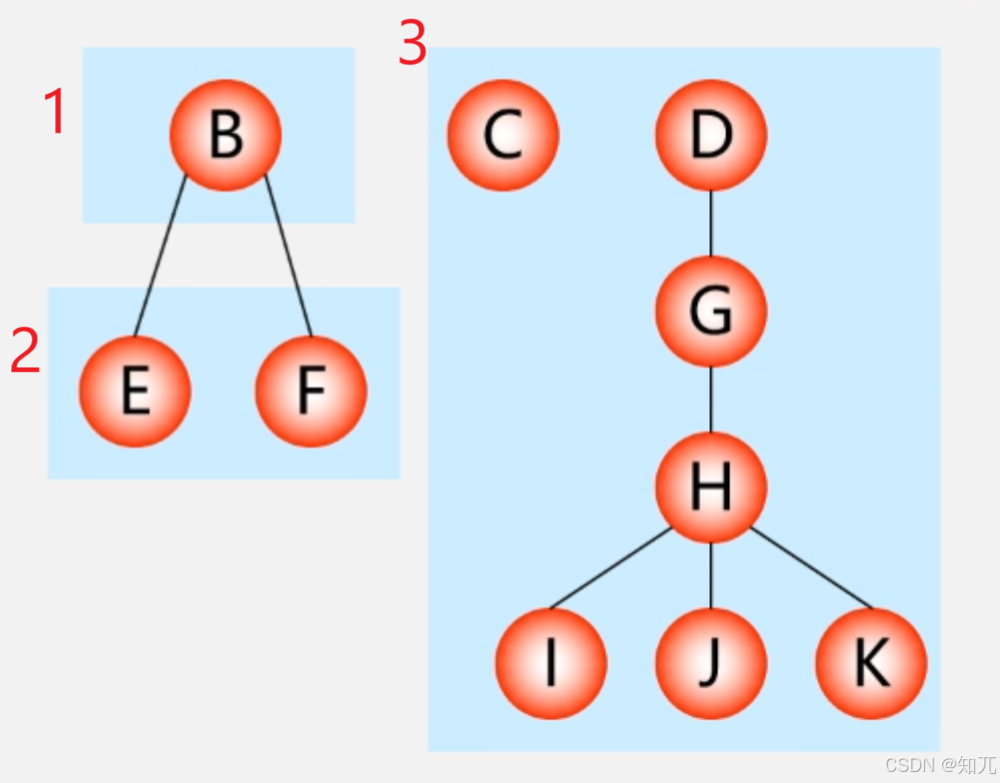

将森林看作由三部分构成：

森林中第一棵树的根结点
森林中第一棵树的子树森林
森林中其他树构成的森林

先序遍历

若森林不空，则

访问森林中第一棵树的根结点
先序遍历森林中第一棵树的子树森林
先序遍历森林中（除第一棵树之外）其余树构成的森林

（即：依次从左至右对森林中的每一棵树进行先根遍历）

中序遍历

若森林不空，则

中序遍历森林中第一棵树的子树森林
访问森林中第一棵树的根结点
中序遍历森林中（除第一棵树之外）其余树构成的森林

（即：依次从左至右对森林中的每一棵树进行后根遍历）

例

先序遍历（1→2→3）：A B C D E F G H I J
中序遍历（2→1→3）：B C D A F E H J I G
