GRE隧道的原理与基础配置

一、GRE概述

‌GRE （Generic Routing Encapsulation）是一种网络层封装技术，主要用于在两个网络设备之间建立逻辑总线，将数据从源端透明地传输到目的端，即使中间网络不支持这些协议。‌‌12

工作原理：

‌封装过程‌：当数据包从源主机发送时，GRE路由器会接收该数据包，并在原始数据包的头部添加GRE头部信息。这个GRE头部包含了必要的控制信息，如源和目的地址、GRE协议类型等。这样，原始数据包就被封装在了一个新的GRE数据包中。

‌传输过程‌：封装后的数据包通过公共网络传输到目的端。目的端的路由器在接收到数据包后，首先进行网络层解封装，然后去除GRE头部信息，还原出原始的数据包，最后将其转发到目标网络。



主要目的：实现私网数据在公网上的互通（封装上公网IP地址）



二、配置

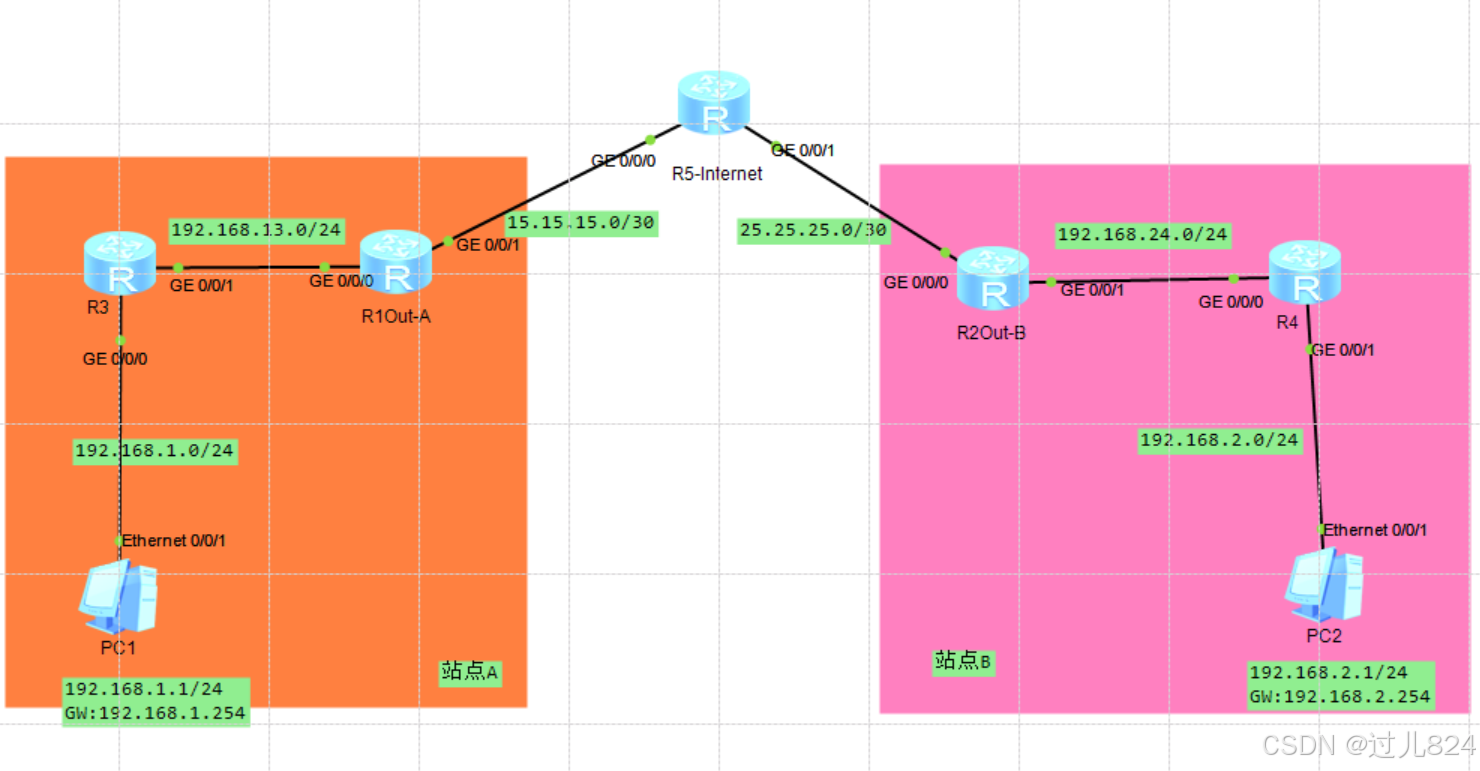

拓扑图：

配置思路：

首先实现基本的数据通信之后，接着在出口路由器配置隧道，最后实现数据通信

（为了使私网数据匹配上进入隧道接口去封装上公网IP地址之后实现在公网的数据通信）

1.基础配置

（IP地址配置实现直连网段能够通信）

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.1.254 24

[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.13.3 24

R1:

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.13.1 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 15.15.15.1 24

R5:

[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 15.15.15.5 24
[R5]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 25.25.25.5 24

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 25.25.25.2 24
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.24.2 24

R4:

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.24.4 24
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.2.254 24

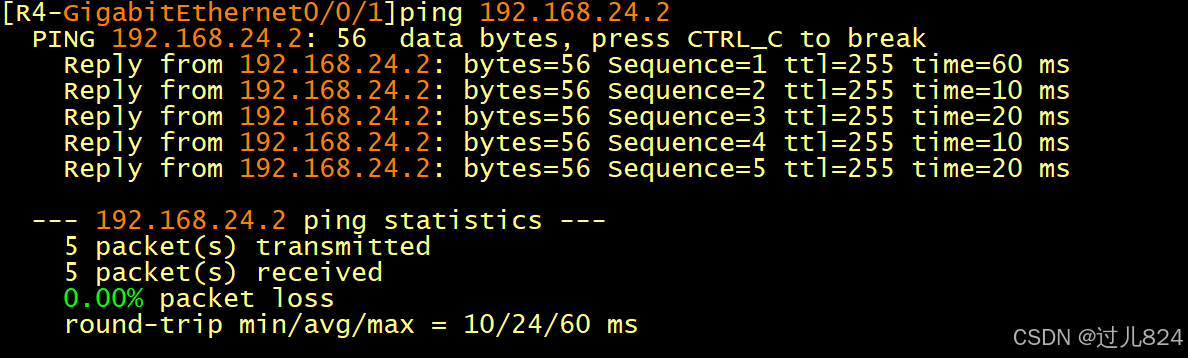

直连通信测试（其他一样）

在各设备上配置默认路由实现跨网段通信

R3:

[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.13.1

R1回程路由

[R1]ip route-static 192.168.1.0 24 192.168.13.3

R1与公网的通信
[R1]ip route-static 0.0.0.0 0.0.0.0 15.15.15.5

R2回程路由

[R2]ip route-static 192.168.2.0 24 192.168.24.4

R2与公网的通信
[R2]ip route-static 0.0.0.0 0.0.0.0 25.25.25.5

R4:

[R4]ip route-static 0.0.0.0 0.0.0.0 192.168.24.2

测试：以A站点为例（B站点同理）

PC1能够访问到R1出口路由器

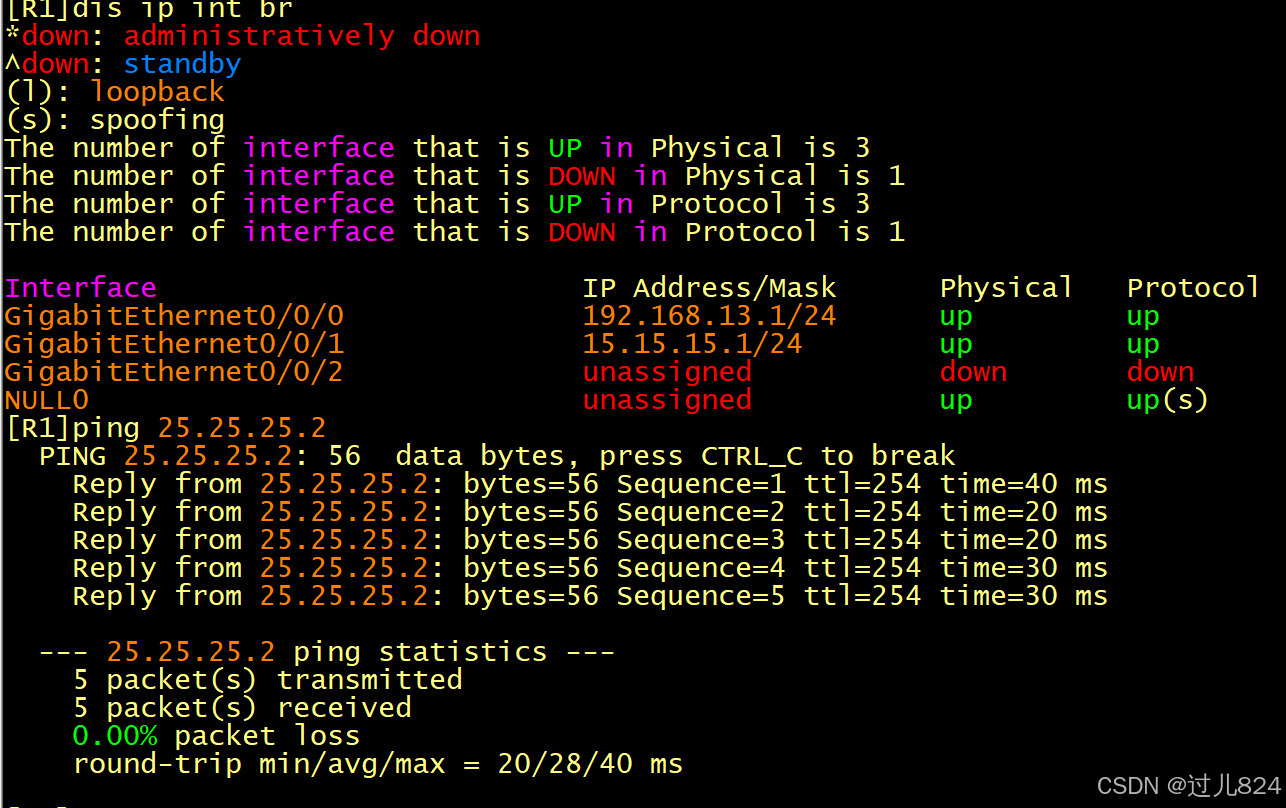

R1能够访问R2（公网可达）

2.GRE隧道配置

①创建隧道口

[R1]int Tunnel 0/0/12
[R1-Tunnel0/0/12]ip add 12.12.12.1 30

[R2]int Tunnel 0/0/12
[R2-Tunnel0/0/12]ip add 12.12.12.2 30

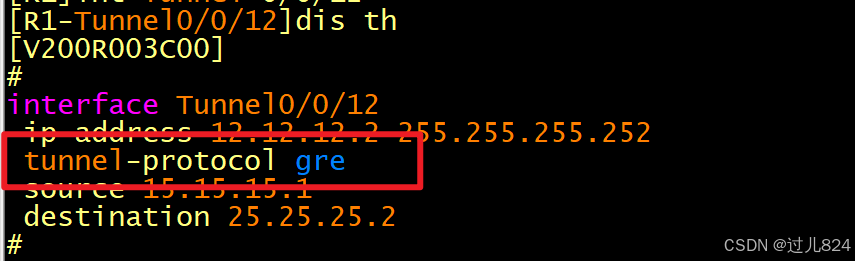

②进入隧道之后进行外层封装协议，确保数据能够到达对端

R1

[R1-Tunnel0/0/12]tunnel-protocol gre
[R1-Tunnel0/0/12]source 15.15.15.1
[R1-Tunnel0/0/12]destination 25.25.25.2

R2

[R2-Tunnel0/0/12]tunnel-protocol gre
[R2-Tunnel0/0/12]source 25.25.25.2
[R2-Tunnel0/0/12]destination 15.15.15.1

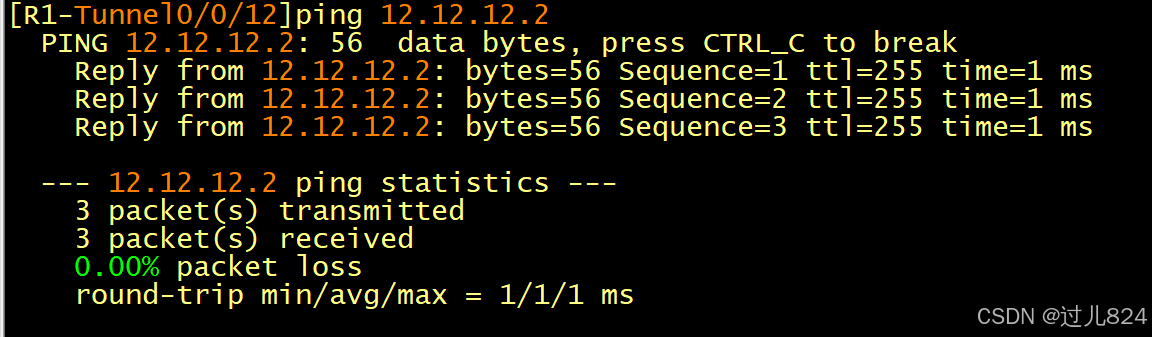

测试隧道可达性：

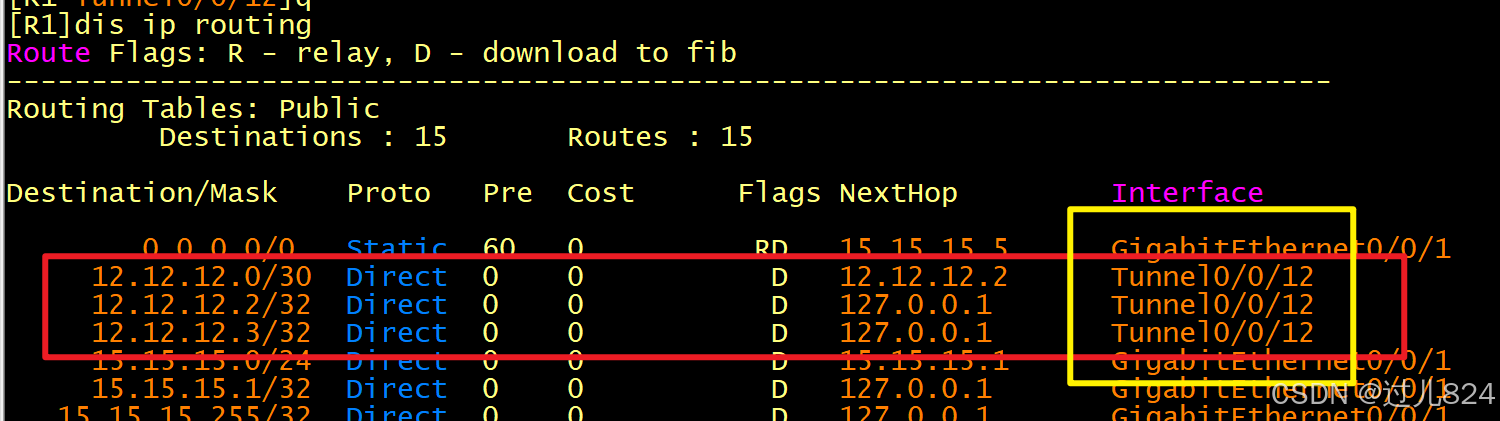

R5-Internet设备没有隧道（12.12.12.0/30）的路由信息但为什么R1能够到达对端的隧道接口？

因为通过了tunnel口的gre封装

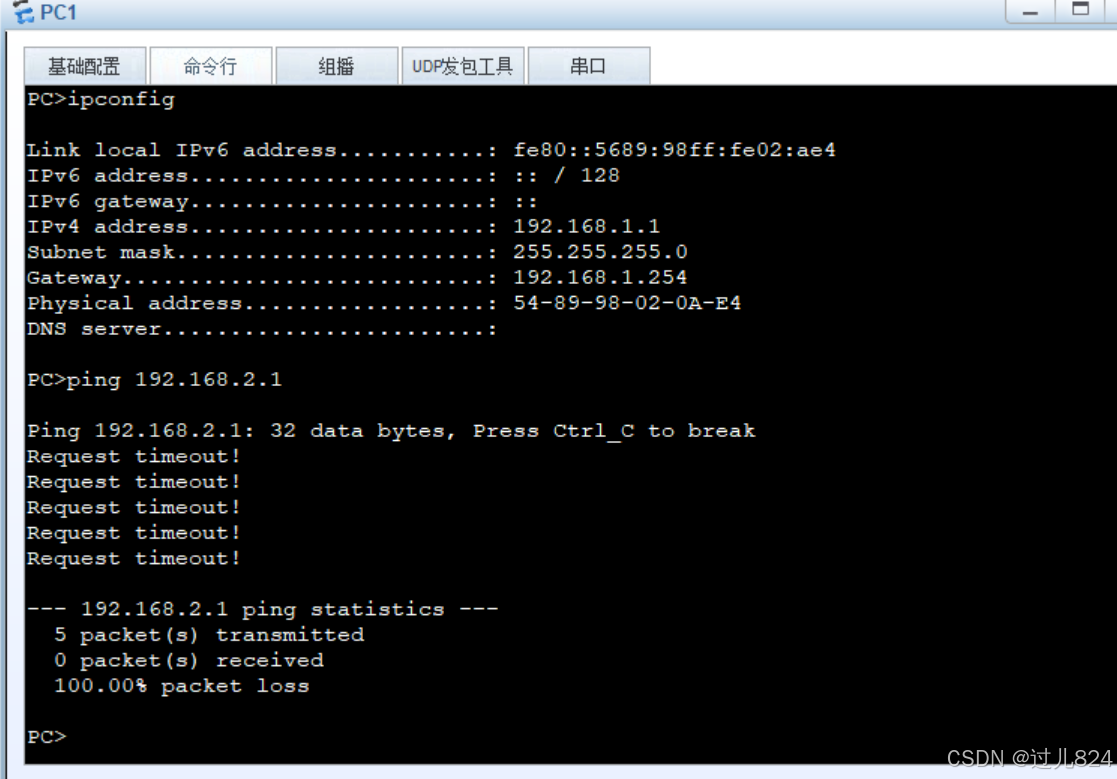

此时PC1仍然无法访问PC2

③将私网数据引流到隧道口

[R1]ip route-static 192.168.2.0 24 Tunnel 0/0/12

[R2]ip route-static 192.168.1.0 24 Tunnel 0/0/12

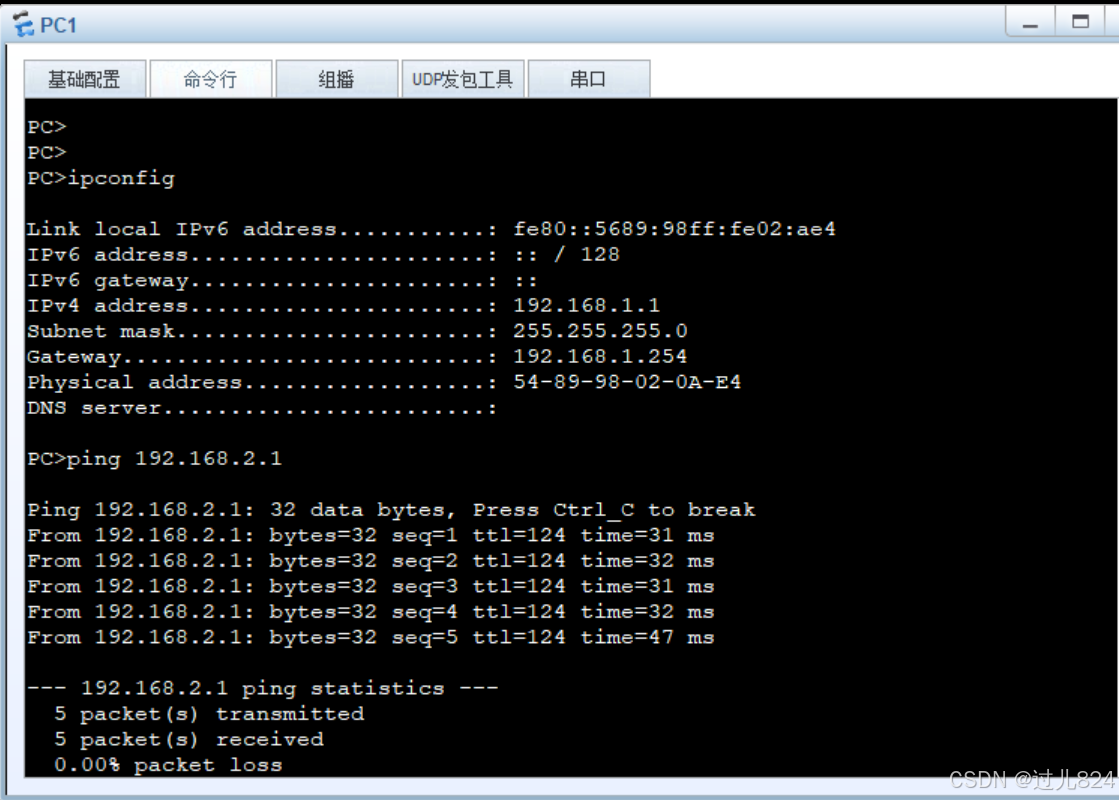

最后测试PC之间的连通性：

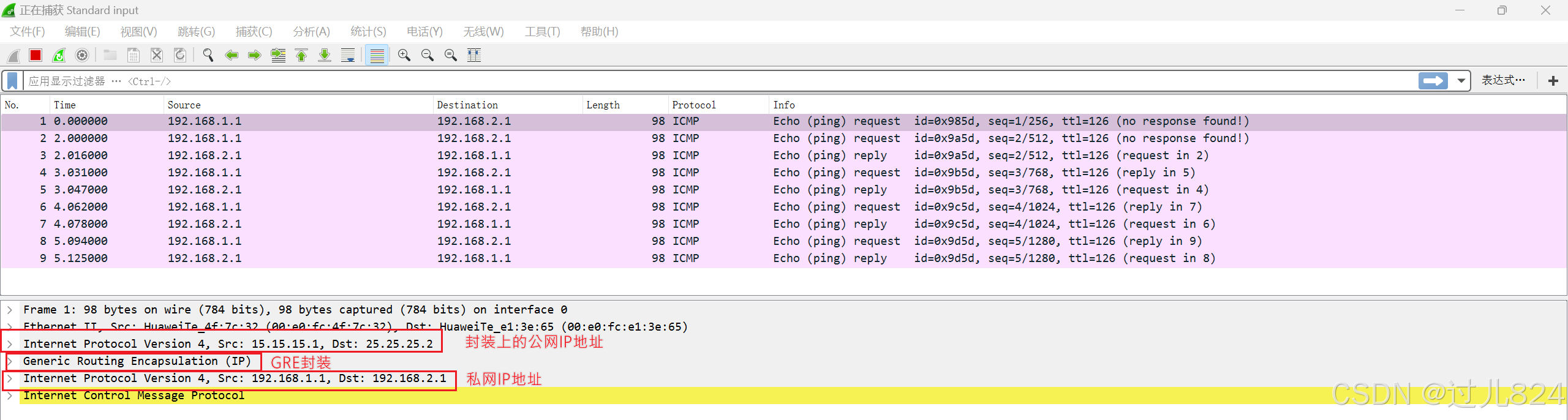

三、wireshark抓包分析

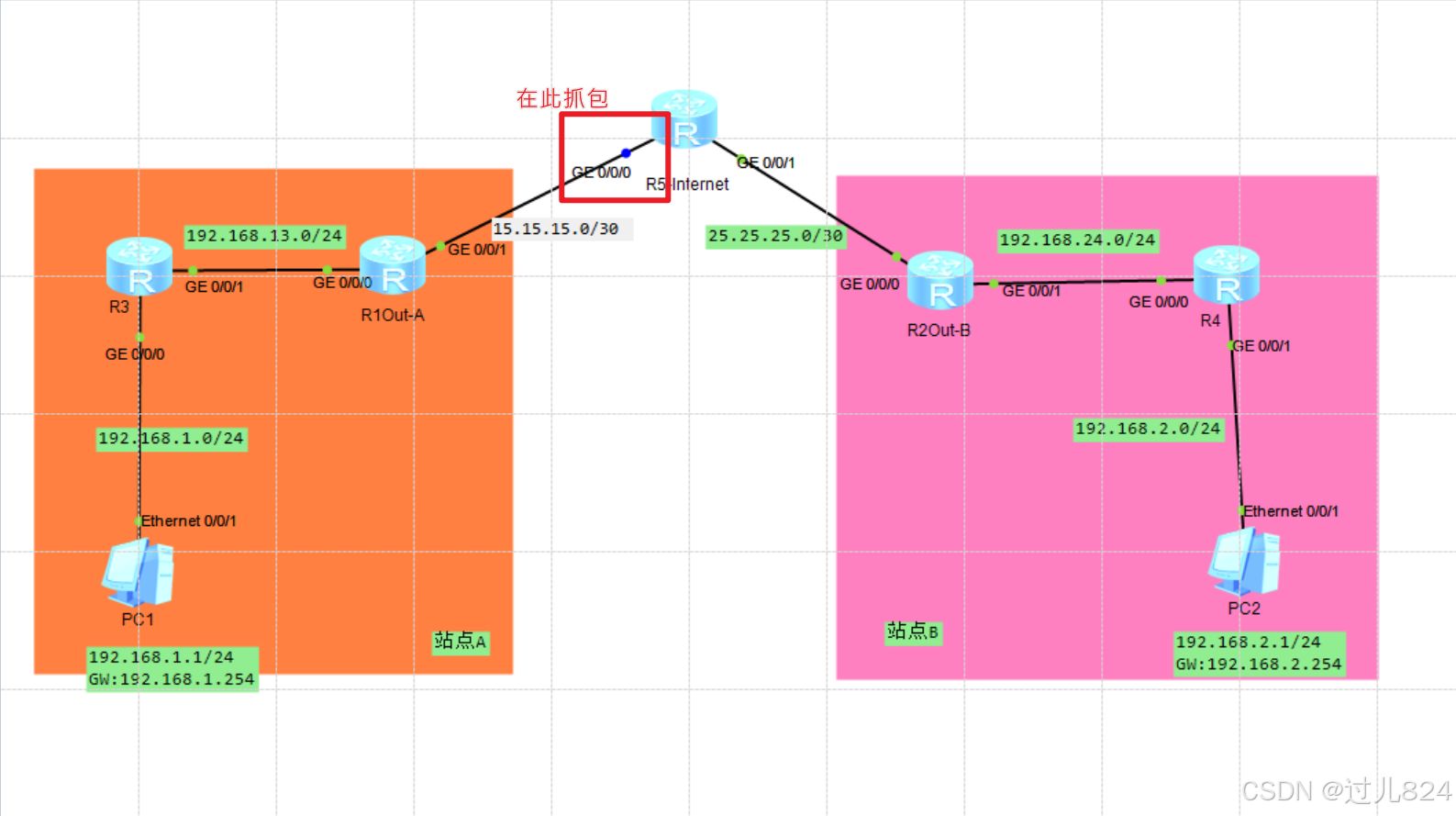

在R5的g0/0/0口（连接R1的接口）进行抓包分析

在私网IP地址先封装上GRE报头，接着再封装上公网的IP地址
