西门子SCL实现数码循环切换

应用的软件是西门子的博图V18，功能实现是按下启动按钮每隔两秒切换一次数字，从0~9一直循环，按下停止按钮停止循序。比起梯形图，SCL更像是单片机的编程思路，需要哪一个口亮就直接至高或是至低。用Q0.0~Q0.6分别表示字段a、b、c、d、e、f、g。

代码实现

"启动保持信号" := ("启动按钮" OR "启动保持信号") AND NOT "停止按钮";
"t0".TON(IN := "启动保持信号"AND NOT "时间信号t0" ,
         PT := T#20s,
         Q => "时间信号t0",
         ET => "时间计数");
//0
IF "时间计数">T#0s AND  "时间计数"<=T#2s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 1;
    "f 字段":= 1;
    "g字段" := 0;
//1
ELSIF "时间计数">T#2s AND  "时间计数"<=T#4s THEN
    "a字段" := 0;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 0;
    "e字段" := 0;
    "f 字段":= 0;
    "g字段" := 0;
//2
ELSIF "时间计数">T#4s AND  "时间计数"<=T#6s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 0;
    "d字段" := 1;
    "e字段" := 1;
    "f 字段":= 0;
    "g字段" := 1;
//3
ELSIF "时间计数">T#6s AND  "时间计数"<=T#8s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 0;
    "f 字段":= 0;
    "g字段" := 1;
//4
ELSIF "时间计数">T#8s AND  "时间计数"<=T#10s THEN
    "a字段" := 0;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 0;
    "e字段" := 0;
    "f 字段":= 1;
    "g字段" := 1;
//5
ELSIF "时间计数">T#10s AND  "时间计数"<=T#12s THEN
    "a字段" := 1;
    "b字段" := 0;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 0;
    "f 字段":= 1;
    "g字段" := 1;
//6
ELSIF "时间计数">T#12s AND  "时间计数"<=T#14s THEN
    "a字段" := 1;
    "b字段" := 0;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 1;
    "f 字段":= 1;
    "g字段" := 1;
//7
ELSIF "时间计数">T#14s AND  "时间计数"<=T#16s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 0;
    "e字段" := 0;
    "f 字段":= 0;
    "g字段" := 0;
//8
ELSIF "时间计数">T#16s AND  "时间计数"<=T#18s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 1;
    "f 字段":= 1;
    "g字段" := 1;
//9
ELSIF "时间计数">T#18s AND  "时间计数"<=T#20s THEN
    "a字段" := 1;
    "b字段" := 1;
    "c字段" := 1;
    "d字段" := 1;
    "e字段" := 0;
    "f 字段":= 1;
    "g字段" := 1;
END_IF;

变量表：

Name	Path	Data Type	Logical Address	Comment	Hmi Visible	Hmi Accessible	Hmi Writeable	Typeobject ID
启动按钮	默认变量表	Bool	%M0.0		True	True	True
a字段	默认变量表	Bool	%Q0.0		True	True	True
b字段	默认变量表	Bool	%Q0.1		True	True	True
c字段	默认变量表	Bool	%Q0.2		True	True	True
d字段	默认变量表	Bool	%Q0.3		True	True	True
e字段	默认变量表	Bool	%Q0.4		True	True	True
f 字段	默认变量表	Bool	%Q0.5		True	True	True
g字段	默认变量表	Bool	%Q0.6		True	True	True
停止按钮	默认变量表	Bool	%M0.1		True	True	True
启动保持信号	默认变量表	Bool	%M3.0		True	True	True
Tag_2	默认变量表	Bool	%Q3.0		True	True	True
Tag_3	默认变量表	Time	%MD0		True	True	True
Tag_4	默认变量表	Bool	%Q3.1		True	True	True
Tag_5	默认变量表	Bool	%M3.1		True	True	True
时间计数	默认变量表	Time	%MD4		True	True	True
时间信号t0	默认变量表	Bool	%M1.0		True	True	True
字段1	默认变量表	Bool	%M1.1		True	True	True
字段2	默认变量表	Bool	%M1.2		True	True	True
Tag_10	默认变量表	Time	%MD8		True	True	True
字段3	默认变量表	Bool	%M1.3		True	True	True
Tag_12	默认变量表	Time	%MD12		True	True	True
字段4	默认变量表	Bool	%M1.4		True	True	True
Tag_14	默认变量表	Time	%MD16		True	True	True
字段5	默认变量表	Bool	%M1.5		True	True	True
Tag_16	默认变量表	Time	%MD20		True	True	True
字段6	默认变量表	Bool	%M1.6		True	True	True
Tag_18	默认变量表	Time	%MD24		True	True	True
字段7	默认变量表	Bool	%M1.7		True	True	True
Tag_20	默认变量表	Time	%MD28		True	True	True
字段8	默认变量表	Bool	%M2.0		True	True	True
Tag_22	默认变量表	Time	%MD32		True	True	True
字段9	默认变量表	Bool	%M2.1		True	True	True
Tag_24	默认变量表	Time	%MD36		True	True	True
Tag_7	默认变量表	Time	%MD40		True	True	True

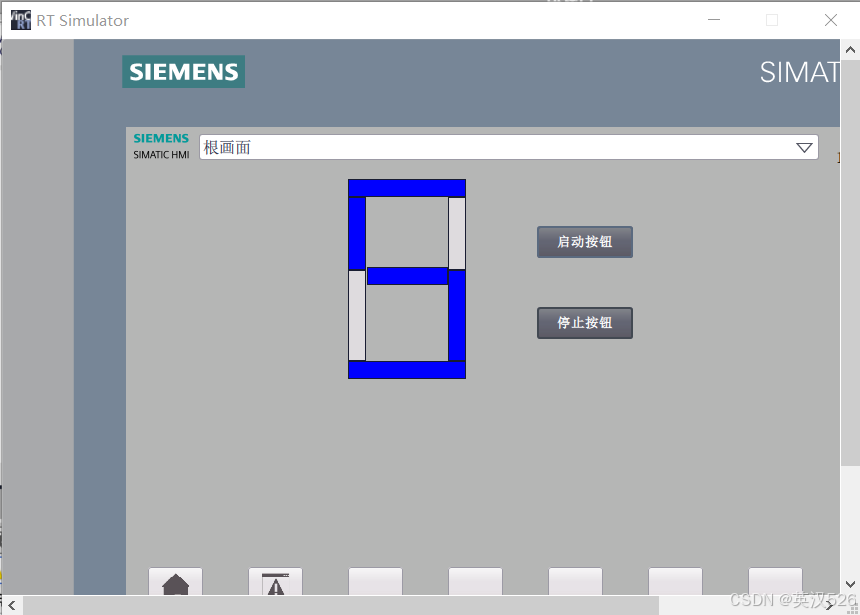

实现效果
