数字逻辑与计算机组成易错知识点

CMOS传输门



（右图为Logisim中符号）

CMOS传输门下面是NMOS，上面是PMOS（有反向圈）。所以右图中下端连线为高态，上端连线为低态时，传输门导通，可以双向传播；上端连线为高态，下端连线为低态时，传输门关闭。

多输入异或门

多输入异或门的输出为 1 当且仅当输入中 1 的个数为奇数，否则输出为 0。这种特性使得异或门常用于 奇偶校验 或 奇偶检测 电路中。

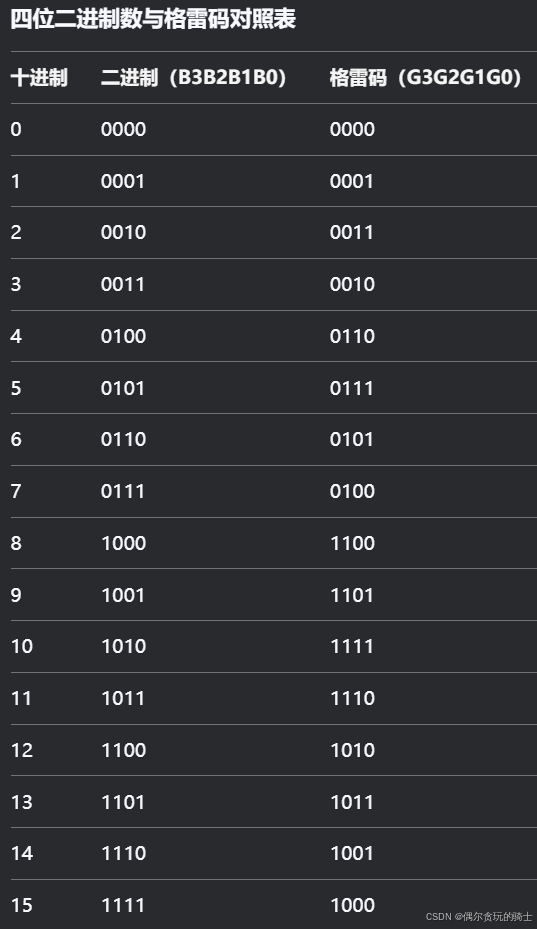

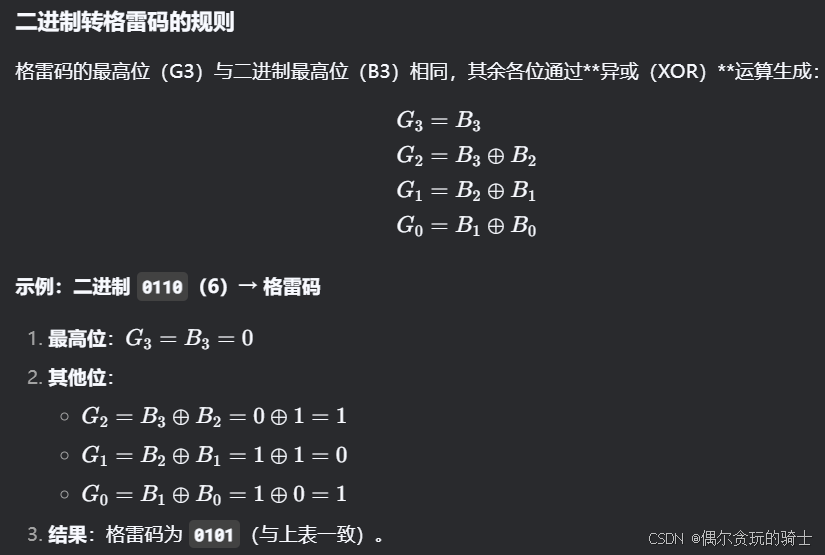

格雷码

格雷码（Gray Code）是一种循环码，其特点是相邻两个数之间仅有1位二进制数不同，常用于消除数字电路中的竞争冒险和减少信号传输错误。

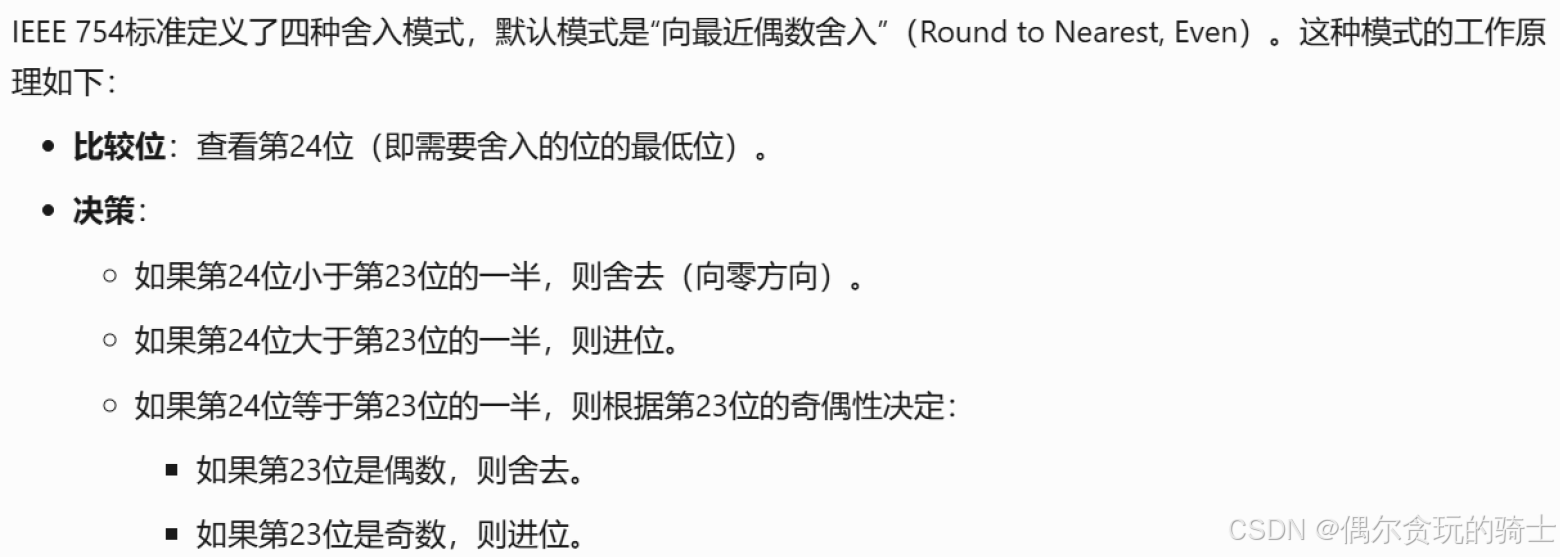

无穷二进制数转化为浮点数的进位标准

以IEEE754 32位单精度格式为例（即C语言中的float类型），其中尾数有23位（注意有隐藏位）

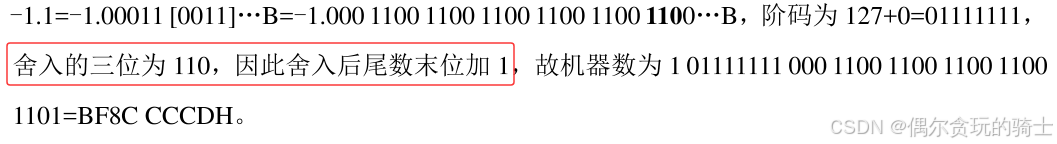

例：C语言中定义float a=-1.1，写出a的机器数（用16进制表示）

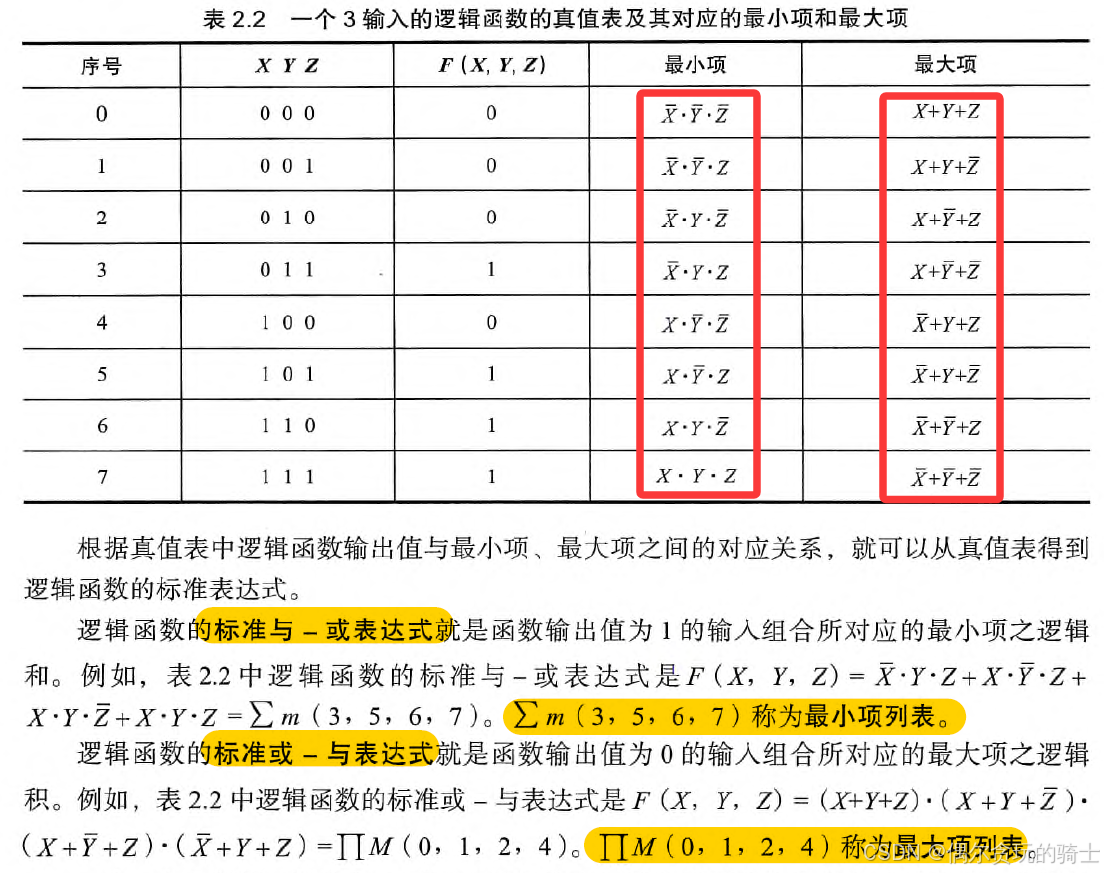

最大项与最小项

注意等价最小项和最大项的区别！

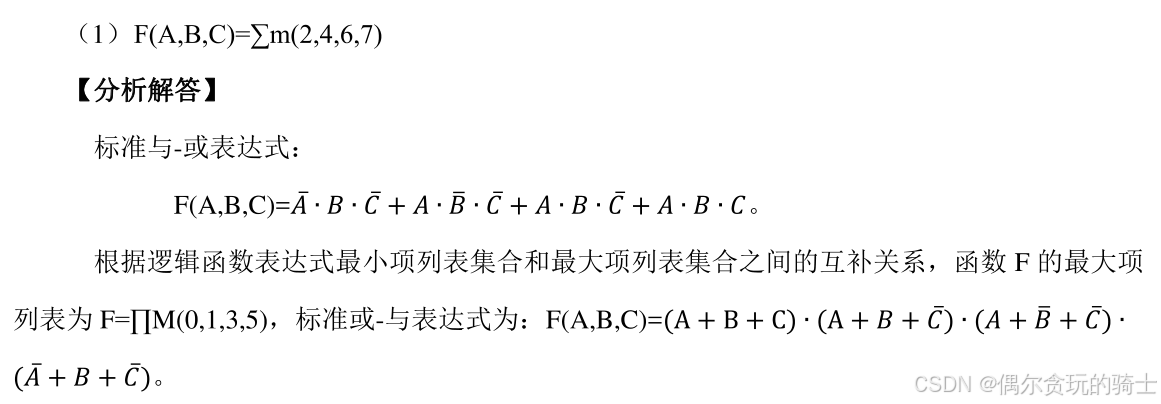

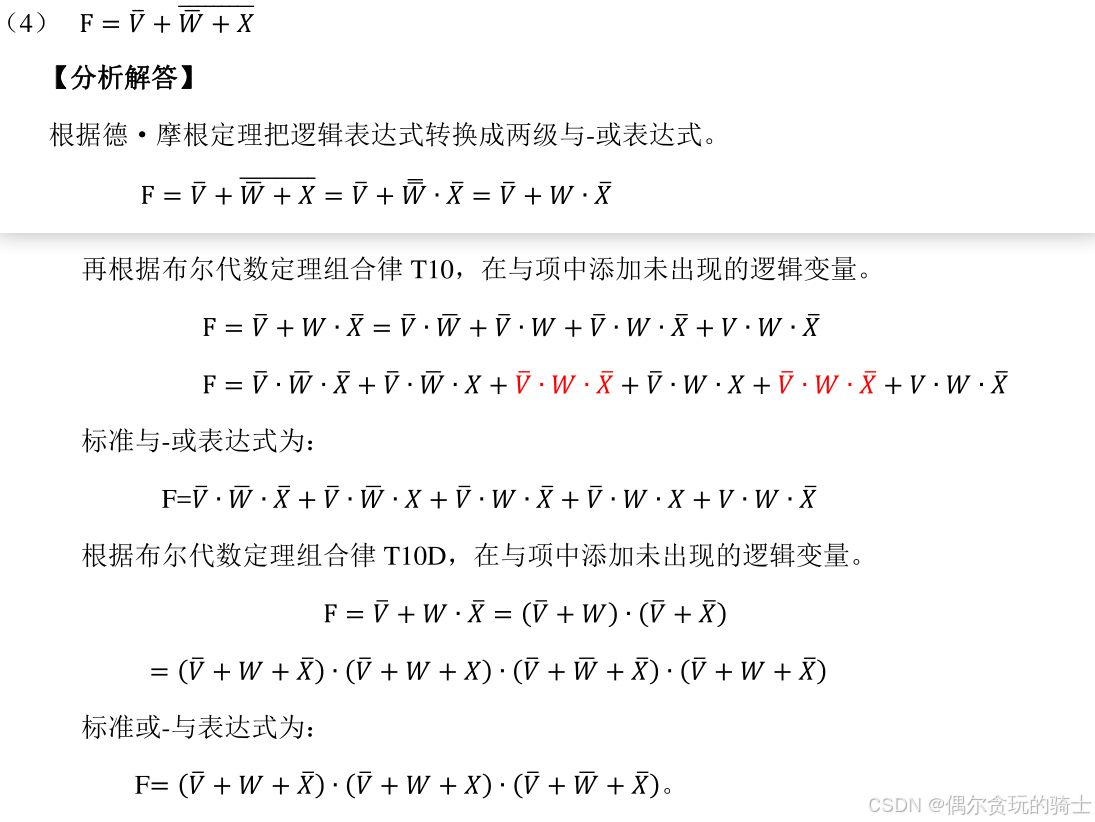

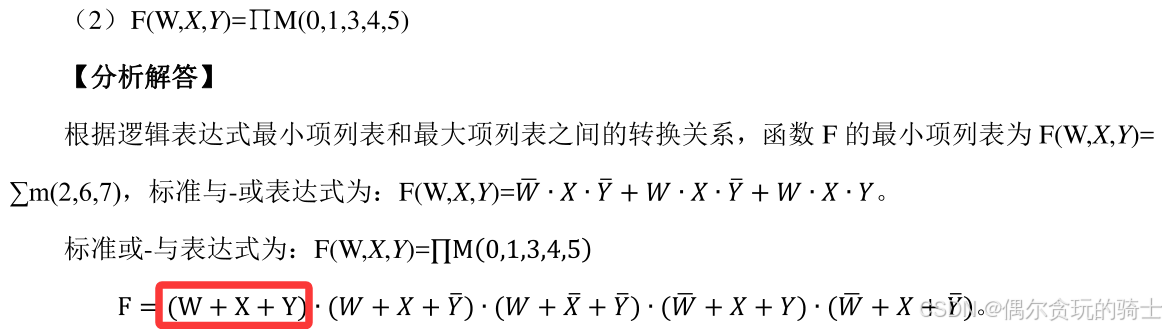

例题：请写出下面各个逻辑函数的标准与-或表达式和标准或-与表达式

卡诺图化简

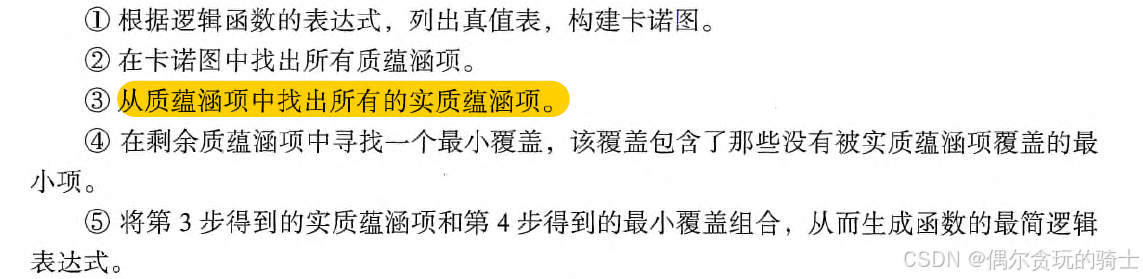

基本步骤

算完后，一定要观察结果能不能进一步化简

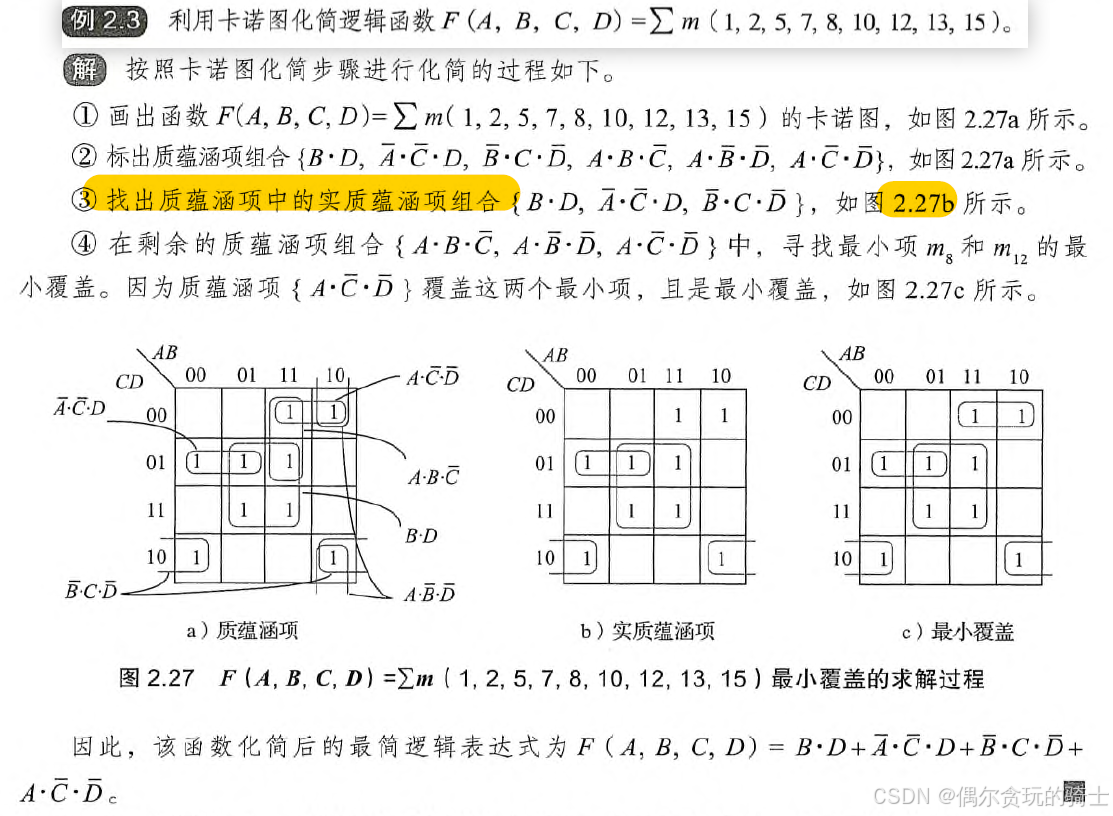

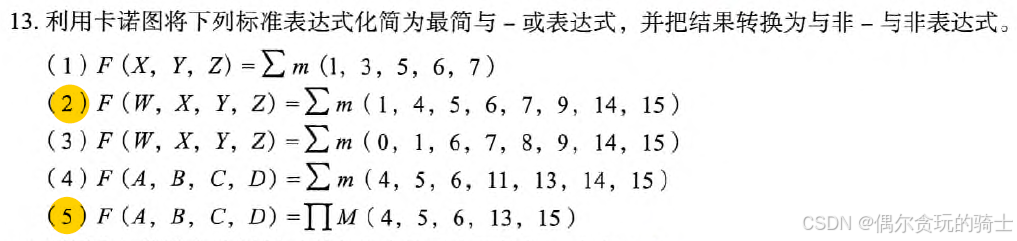

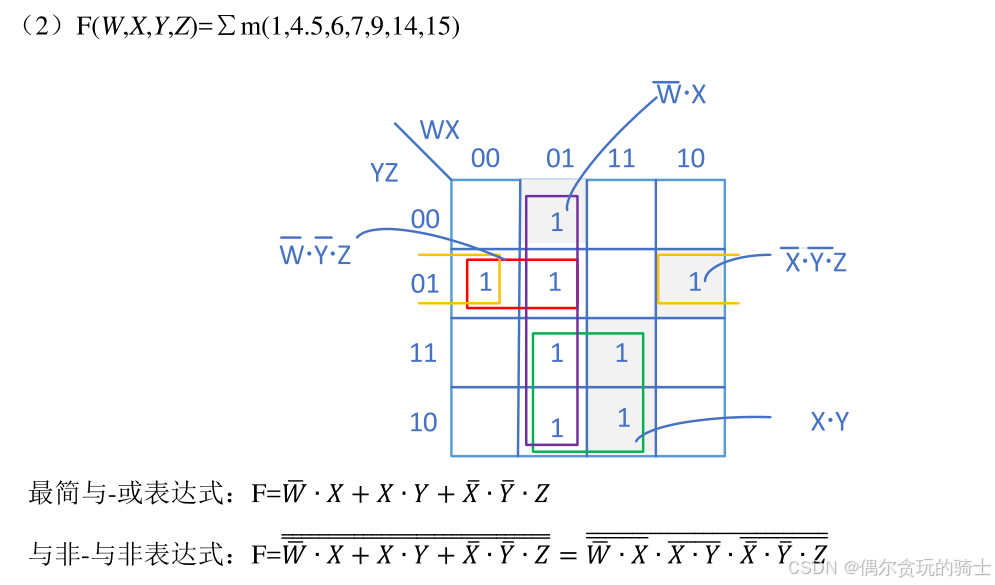

例题

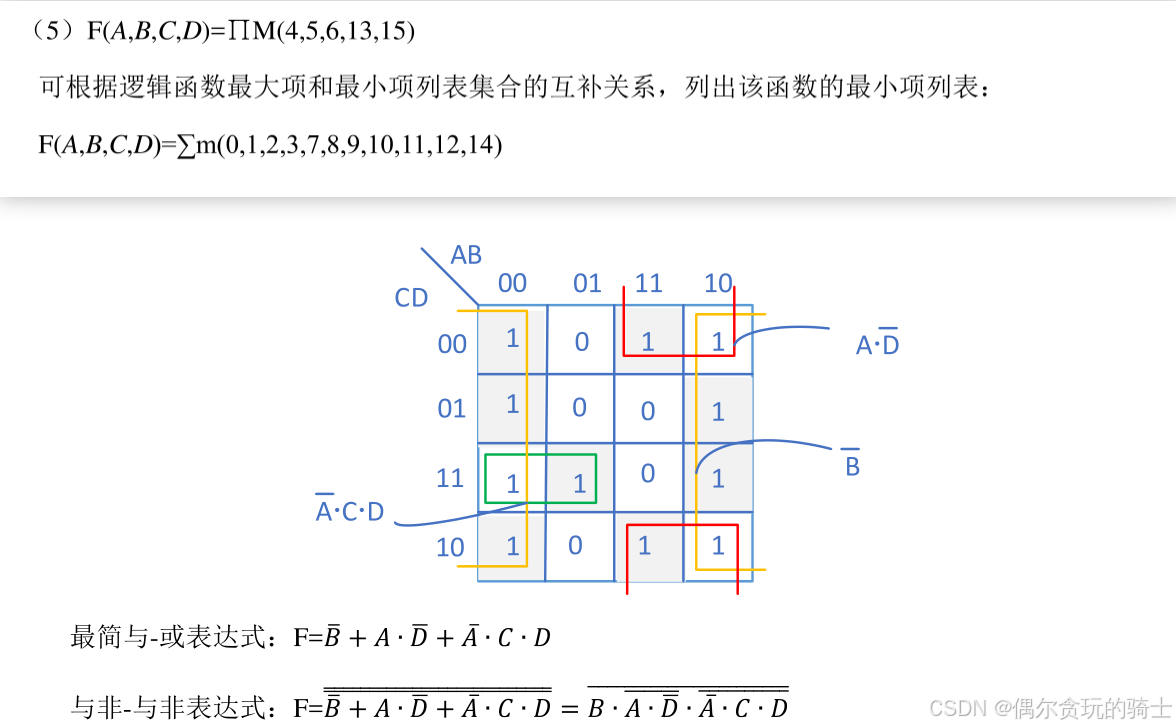

二小问与五小问答案如下：

第五小问不能漏了0的情况！
