园区网综合实验

题目：

解决方案：

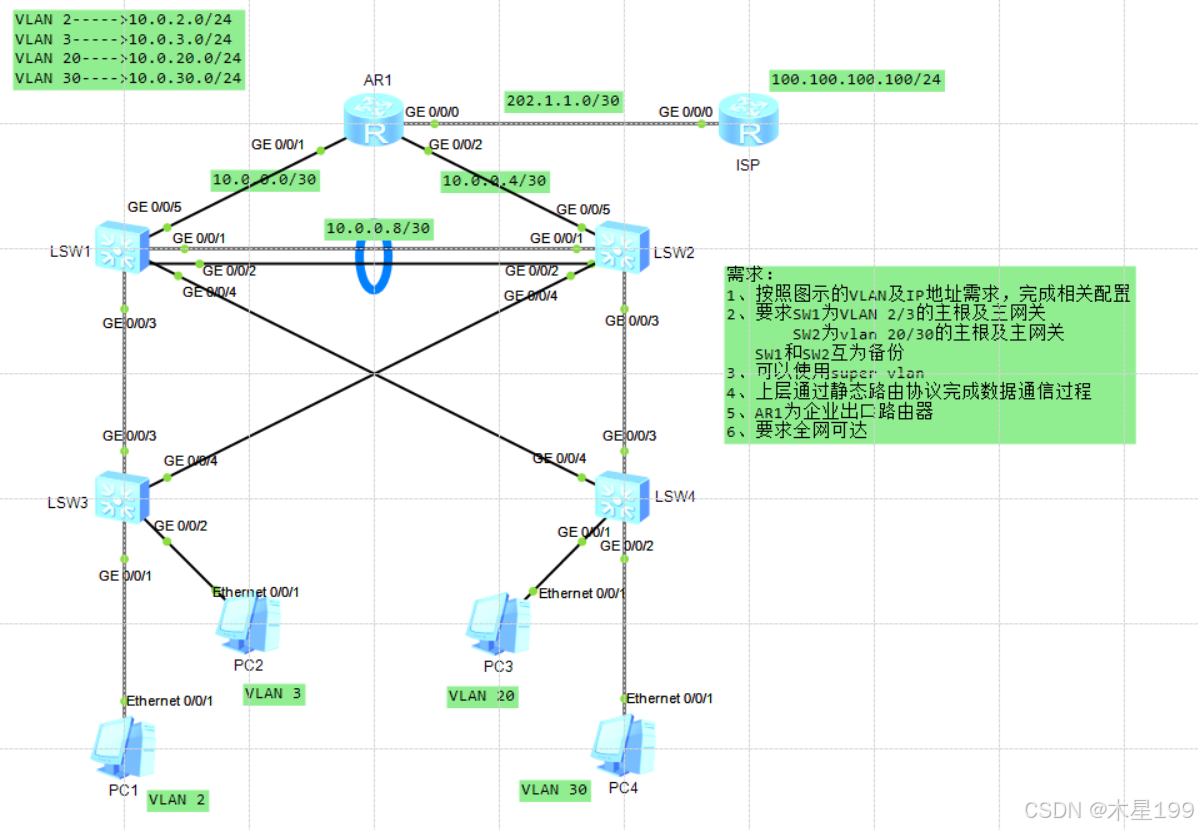

   由图可知，下面四台交换机组成了二层网络，应该对其进行聚合，VLAN，VRRP以及MSTP操作。

二层网络：

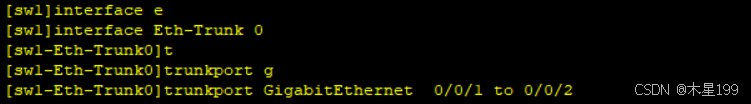

1.链路聚合：

2.创建VLAN：

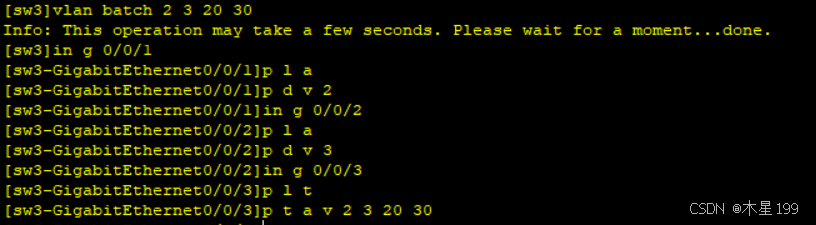

sw3:

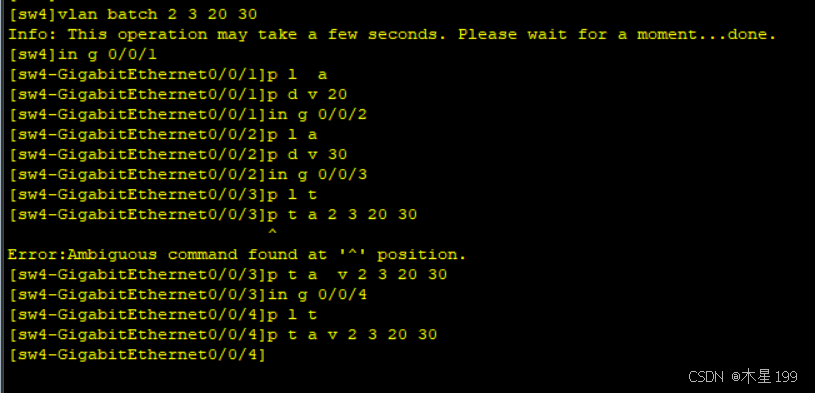

sw4:

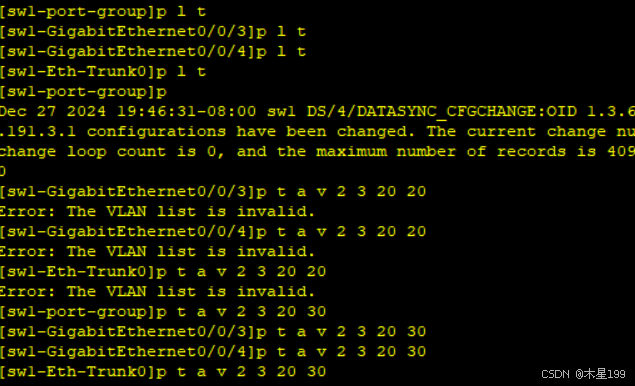

sw1中放通vlan:

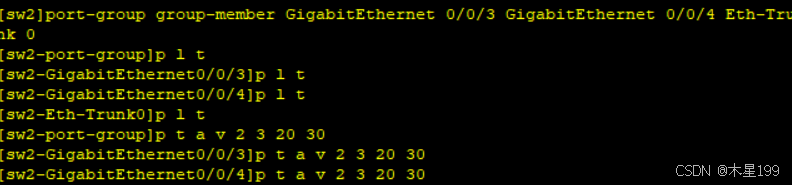

sw2中放通vlan:

3.stp配置：

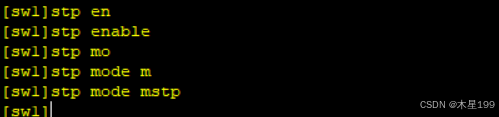

 启动stp协议：

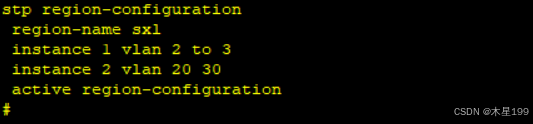

激活预配置（其余几个交换机相同）：

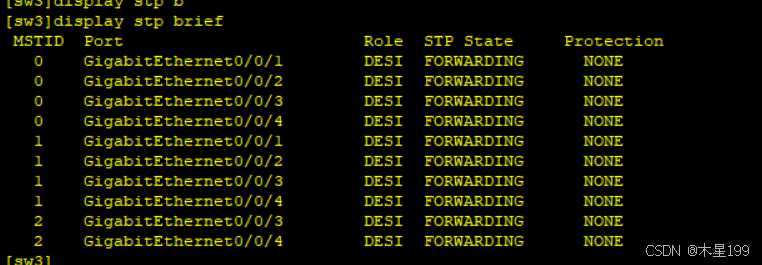

图中可看出还不满足预期，所以需要人为干预：

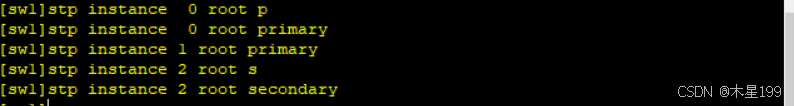

sw1是vlan2,3 的主根，vlan20，30的副根，sw2与之相反：

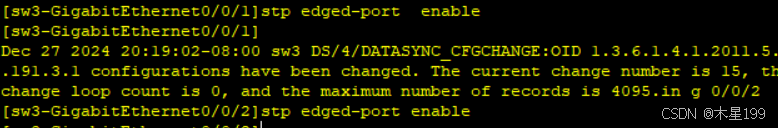

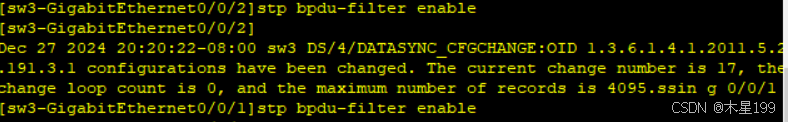

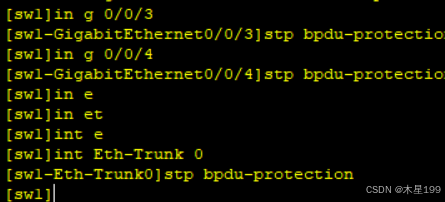

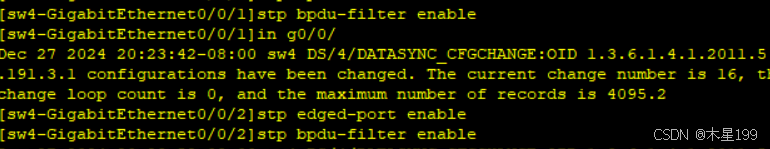

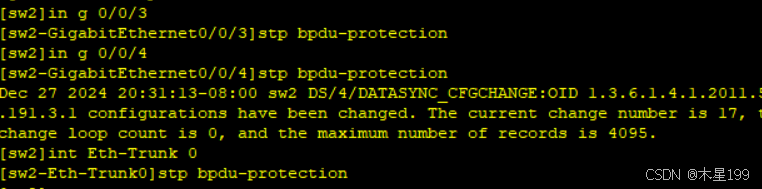

为了不让终端设备收到stp消息，可以在它们所在的接口上设置边缘接口并改变BPDU报文：

在sw1，和sw2上面开启根保护：

4.vrrp配置：

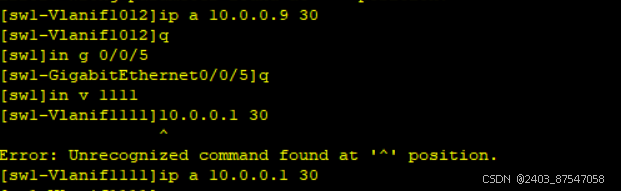

sw1中的ip配置:

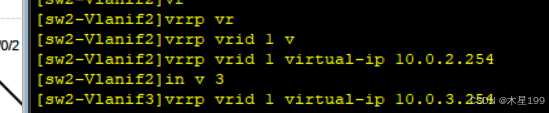

sw2的IP配置:

修改优先级：

修改抢占延时：

监控上行链路：

当0/0/5发生故障自动降低优先级为30.

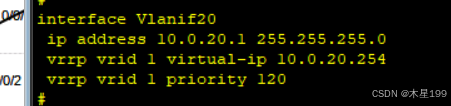

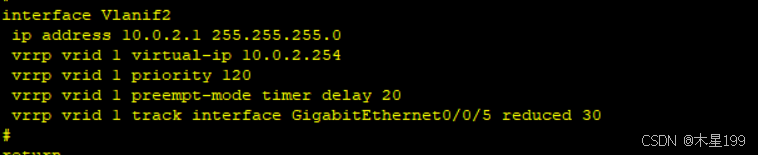

配置完成如图：

（后面的vlan20，30作为备份）

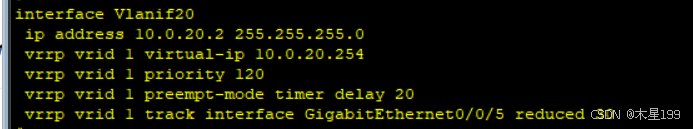

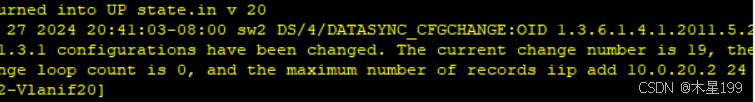

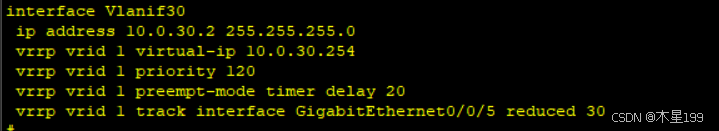

sw2与sw1配置相反：

二层网络配置成功：

第三层：

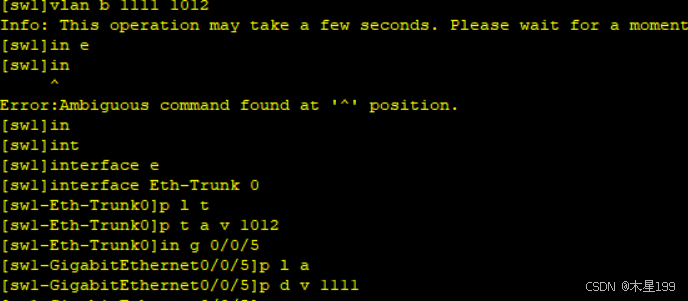

三层网络也需要VLAN，所以应该在三层网络设备上建立三个VLAN1011，1111，1112，并安排上对应的ip地址。

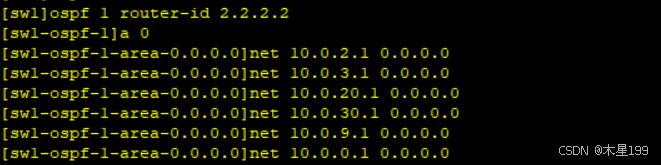

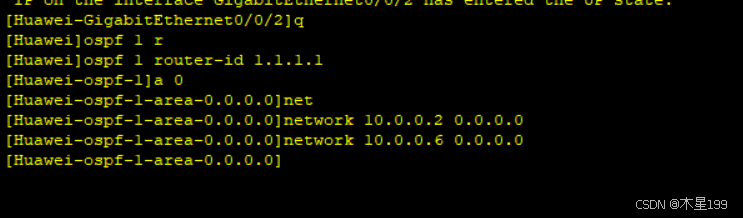

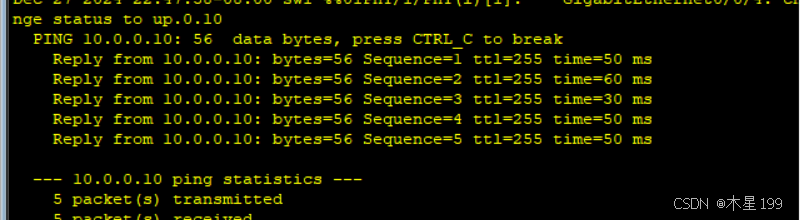

配完之后，网络通畅。接下来运行ospf

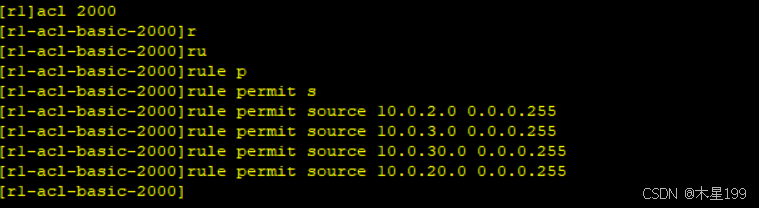

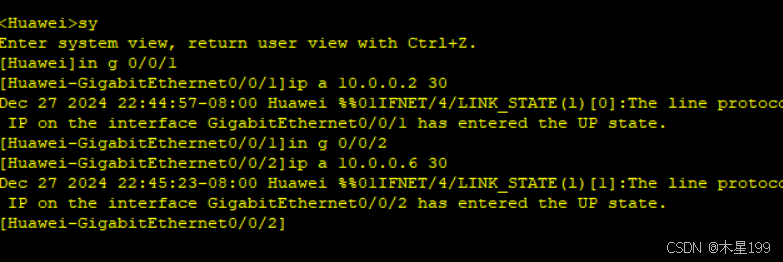

做完这些，然后就可以配置外网（此处省略接口ip配置）：

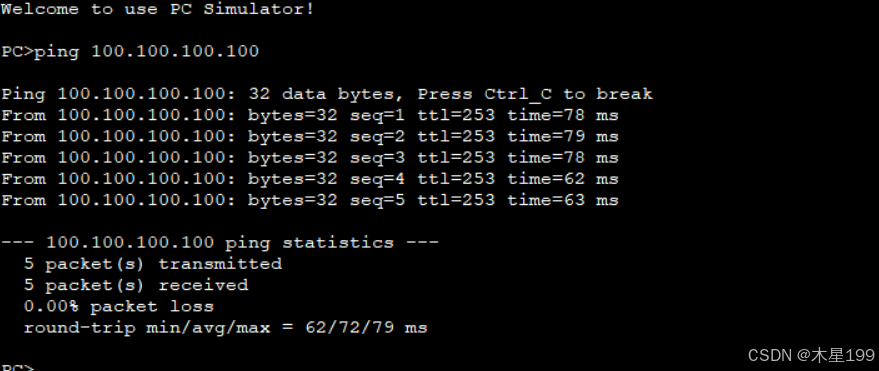

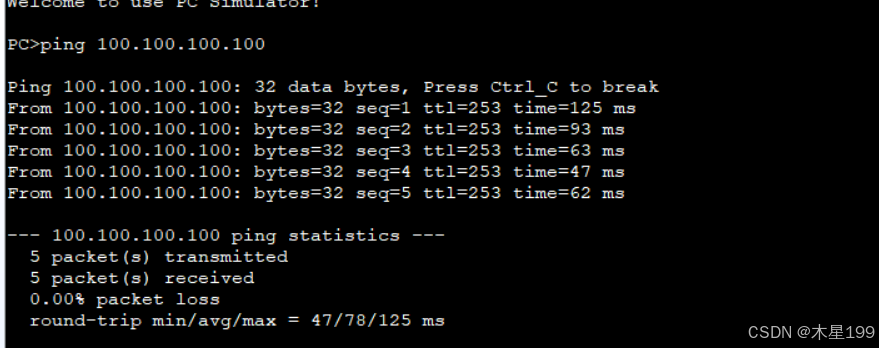

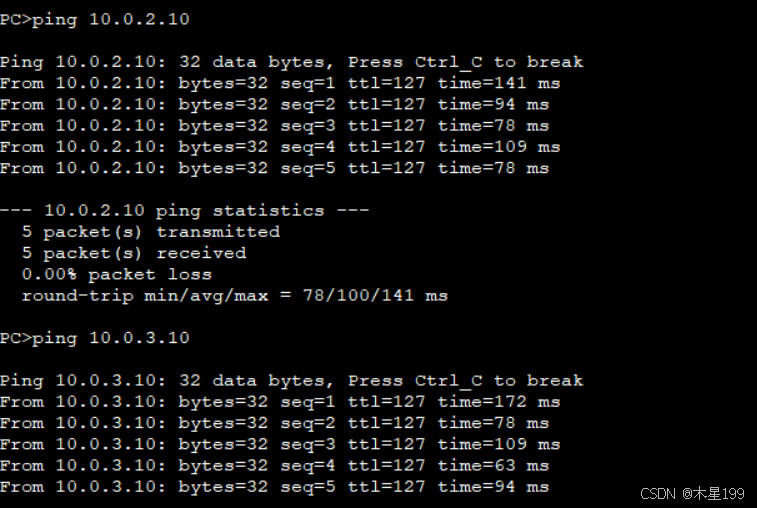

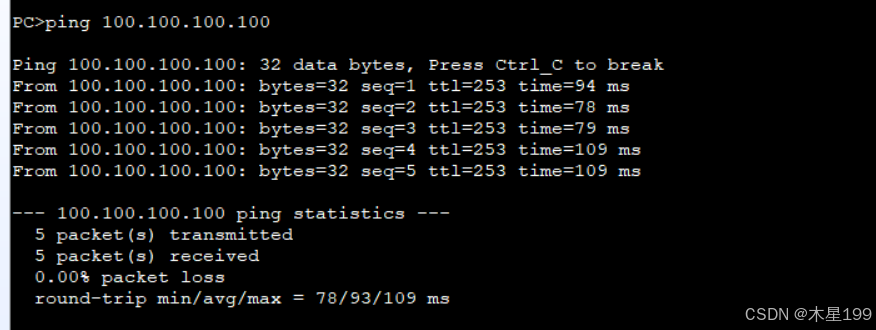

实验结果：

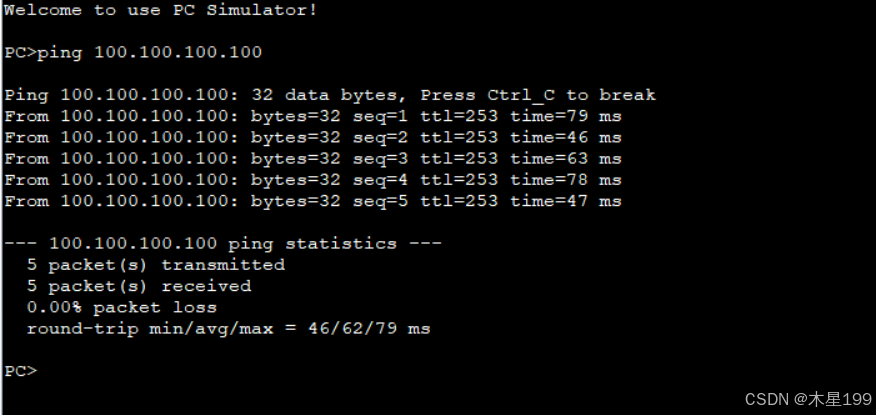

实验结果内网四台计算机均可访问到外网。
