地理特征类可视化图像总结

地理特征类可视化图像总结

1. 蜂窝热力地图

特点与原理

  蜂窝热力地图采用六边形网格对地理空间进行离散化处理，每个六边形称为一个"蜂窝"。统计落入每个蜂窝内的数据点数量或计算汇总值，通过颜色渐变表示数值大小。六边形相比正方形能更有效地近似圆形，减少方向偏差，且相邻单元中心距相等，更适合表示空间连续性。

应用场景

• 城市规划：分析城市设施分布密度（如公交站、共享单车）
• 环境监测：显示污染源或气象观测站的空间分布
• 商业分析：连锁店铺选址与客户分布匹配度分析
• 公共安全：犯罪事件或交通事故热点区域识别

Python实现

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import LogNorm

# 生成模拟数据（经度、纬度、数值）
np.random.seed(42)
n = 1000
lon = np.random.uniform(-122.5, -122.3, n)
lat = np.random.uniform(37.7, 37.85, n)
values = np.random.randn(n) + 2

# 绘制蜂窝热力图
fig, ax = plt.subplots(figsize=(10, 6))
hexbin = ax.hexbin(lon, lat, C=values, gridsize=30, cmap='viridis', norm=LogNorm())
plt.colorbar(hexbin, label='Value Density')

# 配置地图细节

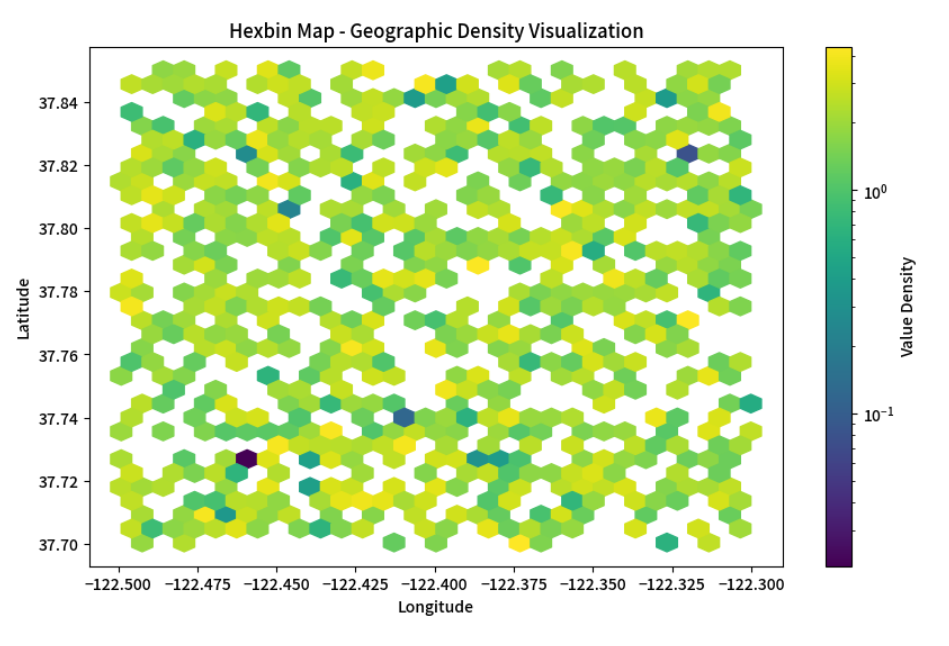

ax.set_title('Hexbin Map - Geographic Density Visualization')
ax.set_xlabel('Longitude')
ax.set_ylabel('Latitude')
plt.gca().set_aspect('equal', adjustable='box')
plt.show()

优缺点分析

优点：

1. 空间利用率高（六边形填充效率达90%）
2. 有效解决点重叠问题，适合万级以上数据点
3. 视觉上更接近连续表面，减少"阶梯效应"
4. 支持多种统计函数（计数、平均、求和等）

缺点：

1. 网格大小选择敏感，过大丢失细节，过小产生空洞
2. 边缘区域蜂窝可能不完整，导致统计偏差
3. 不适用于精确位置展示，原始坐标信息被聚合
4. 需要合理设置颜色渐变和最小计数阈值

2. 变形地图

特点与原理

  变形地图通过连续或非连续的空间变形技术，使地理区域的面积与某个统计变量（如人口、GDP）成比例，同时尽可能保持拓扑关系。主要算法包括：

• 扩散型算法：模拟物理扩散过程
• 力导向算法：将区域视为带电粒子
• 连续变形：保持边界平滑性

应用场景

• 政治分析：选举人团票数可视化
• 经济研究：各国GDP或贸易额比较
• 公共卫生：疾病负担或医疗资源分配
• 人口统计：移民流动或人口密度展示

Python实现

import geoplot as gplt
import geopandas as gpd
import geoplot.crs as gcrs
import numpy as np
import matplotlib.pyplot as plt

# 解决中文显示问题
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 加载美国地理数据
contiguous_usa = gpd.read_file(gplt.datasets.get_path('contiguous_usa'))

# 对数变换
contiguous_usa['population_log'] = np.log(contiguous_usa['population'])

# 创建图形和轴对象
fig, ax = plt.subplots(figsize=(12, 8), subplot_kw={'projection': gcrs.LambertConformal()})

# 绘制cartogram
gplt.cartogram(
    contiguous_usa,
    scale='population_log',
    hue='population_log',
    cmap='BuPu',
    linewidth=0.5,
    edgecolor='none',
    ax=ax
)

# 添加标题

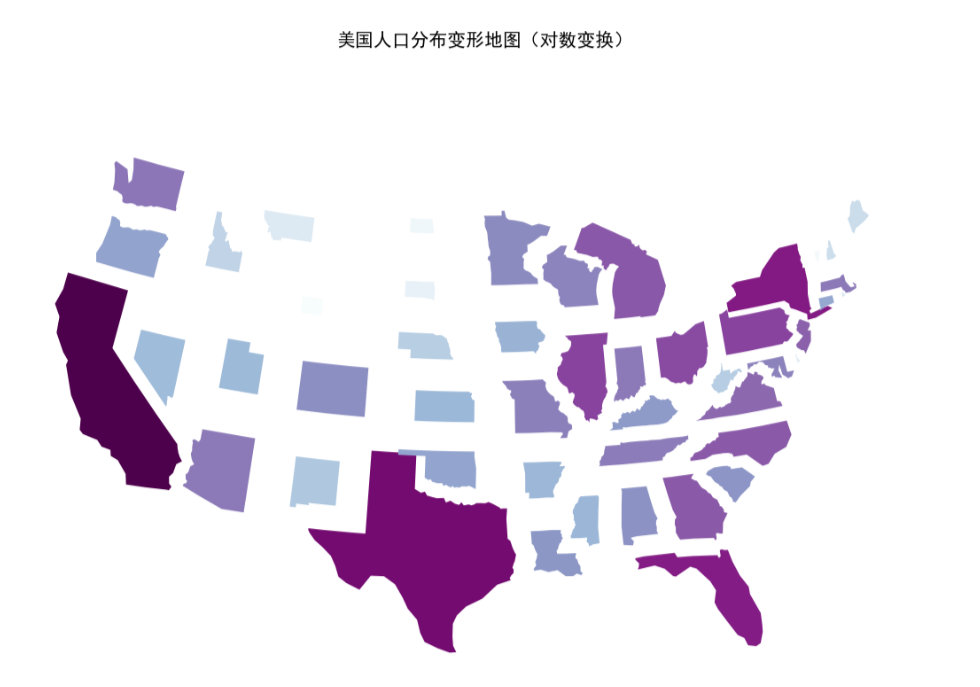

plt.title('美国人口分布变形地图（对数变换）')

# 显示图像
plt.tight_layout()
plt.show()

优缺点分析

优点：

1. 直观展示统计变量差异，打破面积偏见
2. 保留拓扑关系，仍可识别地区
3. 突出被传统地图忽略的重要小区域
4. 多种变形算法适应不同需求

缺点：

1. 严重变形可能导致地理识别困难
2. 计算复杂度高，大数据处理耗时
3. 相邻区域可能出现重叠或空隙
4. 不适用于需要精确距离或面积的分析

3. 关联地图

特点与原理

  关联地图通过曲线（通常为贝塞尔曲线）连接地理实体，可编码多种信息：

• 线宽：表示流动强度或连接权重
• 颜色：区分不同类型或方向的流动
• 箭头：指示单向流动方向
• 渐变色：显示流动路径上的变化

应用场景

• 物流网络：货运量或供应链可视化
• 人口迁移：城乡或国际迁移模式
• 通信网络：互联网流量或通话记录
• 能源系统：电力或石油输送路径

Python实现

import plotly.graph_objects as go

# 模拟数据：起点、终点坐标及连接强度
data = [
    dict(
        type='scattergeo',
        lon=[-122.4194, -74.0060],  # 旧金山、纽约
        lat=[37.7749, 40.7128],
        mode='markers',
        marker=dict(size=10, color='red')
    ),
    dict(
        type='scattergeo',
        lon=[-122.4194, -74.0060],  # 连接两点的航线
        lat=[37.7749, 40.7128],
        mode='lines',
        line=dict(width=2, color='blue', dash='dot')
    )
]

# 绘制关联地图
fig = go.Figure(data=data)
fig.update_layout(

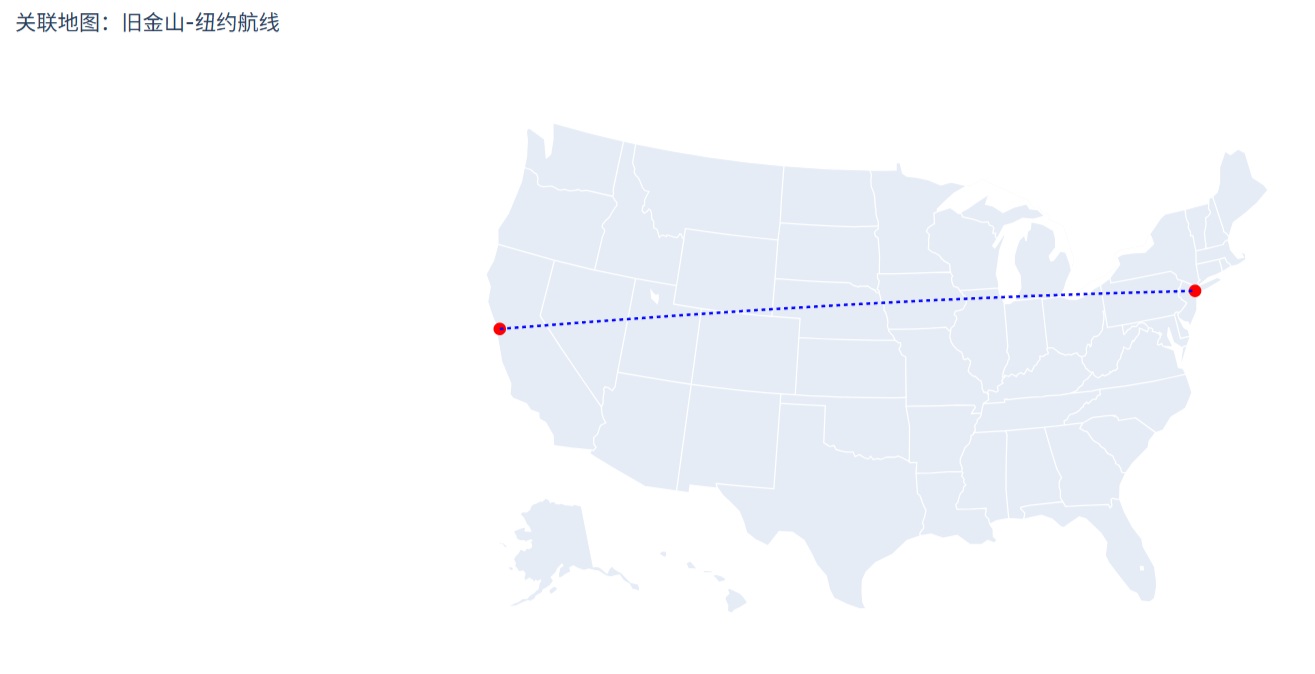

    title='关联地图：旧金山-纽约航线',
    geo_scope='usa',
    showlegend=False
)
fig.show()

优缺点分析

优点：

1. 直观显示空间交互模式
2. 可同时编码多种维度信息（方向、强度、类型）
3. 曲线设计减少视觉重叠
4. 适合展示复杂网络关系

缺点：

1. 连接线过多时会产生"意大利面条效应"
2. 长距离连接可能跨越无关区域造成误解
3. 精确数值比较困难（依赖视觉估计）
4. 需要合理设计曲线参数避免交叉混乱

4. 气泡地图

特点与原理

  气泡地图是比例符号地图的一种实现，通过在不同地理位置放置比例圆形（气泡）来同时表达：

• 位置信息：气泡中心坐标
• 数值大小：气泡面积或直径
• 分类信息：气泡颜色
• 时间变化：动画或分面展示

应用场景

• 经济指标：各城市GDP或上市公司市值
• 自然灾害：地震震级与位置分布
• 流行病学：病例数量与地理位置
• 教育资源：学校数量与学生规模

Python实现

import plotly.express as px
import pandas as pd
import webbrowser
from pathlib import Path
# 模拟数据（城市名、经纬度、GDP、类别）
data = pd.DataFrame({
    'city': ['北京', '上海', '广州', '深圳', '成都'],
    'lat': [39.9, 31.2, 23.1, 22.6, 30.7],
    'lon': [116.4, 121.4, 113.3, 114.0, 104.1],
    'gdp': [3.6, 4.4, 2.8, 3.0, 2.0],  # 万亿元
    'category': ['一线', '一线', '一线', '一线', '新一线']
})
# 绘制交互式气泡地图
fig = px.scatter_geo(
    data, lat='lat', lon='lon',
    size='gdp', size_max=30, color='category',
    hover_name='city', hover_data={'gdp': ':,.1f万亿'},
    projection='mercator'  # 更适合中国区域的投影
)
# 更新布局
fig.update_layout(

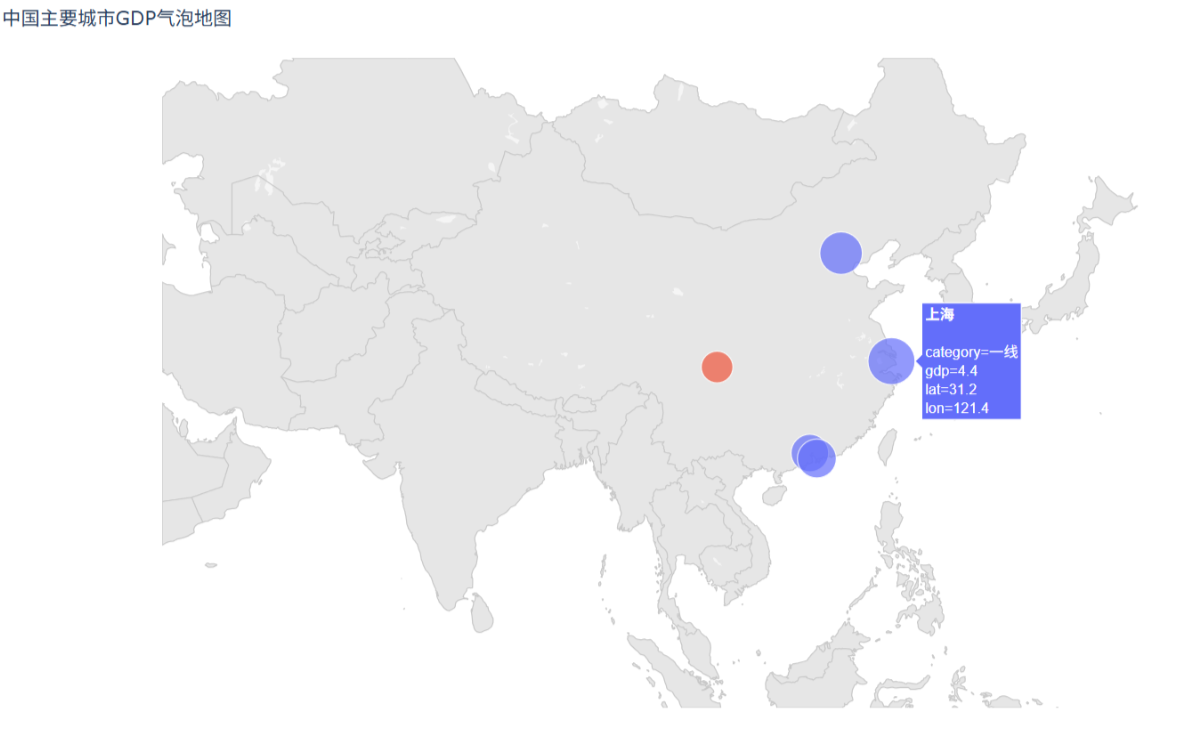

    title='中国主要城市GDP气泡地图',
    geo=dict(
        scope='asia',
        showland=True,
        landcolor='rgb(230, 230, 230)',
        subunitcolor='rgb(200, 200, 200)',
        countrycolor='rgb(200, 200, 200)',
        showlakes=True,
        lakecolor='rgb(245, 245, 245)',
        showsubunits=True,
        showcountries=True,
        resolution=50,
        center=dict(lat=35, lon=105),  # 中国中心位置
        projection_scale=3  # 缩放比例
    )
)
# 保存为HTML文件
html_path = Path('china_city_gdp_map.html')
fig.write_html(html_path)
# 自动在浏览器中打开
webbrowser.open(html_path.absolute().as_uri())
print(f"地图已保存为 {html_path}，并在浏览器中打开。")

优缺点分析

优点：

1. 直观比较不同位置的数值大小
2. 可同时展示定量和分类信息
3. 圆形符号人类视觉感知准确
4. 支持动态展示时间变化

缺点：

1. 气泡重叠时难以识别（可使用透明度或强制布局）
2. 小气泡可能被忽略（需设置最小尺寸）
3. 面积比较不如长度直观（人类易高估大圆）
4. 图例需要明确说明是面积还是直径比例

综合对比与选型指南

可视化类型	数据适用性	视觉复杂度	交互需求	最佳实践案例
蜂窝热力图	高密度点数据	中等	低	共享单车骑行热点分析
变形地图	区域统计指标	高	中	美国总统选举人票分布
关联地图	空间流动数据	高	高	全球航空航线网络
气泡地图	点值比较	低到中	中	全球地震活动监测

选型建议：

1. 优先考虑数据特性：点数据、面数据还是网络数据？
2. 明确分析目标：发现模式、比较数值还是展示关系？
3. 评估受众认知水平：专业用户可接受更复杂可视化
4. 考虑展示媒介：静态报告、交互仪表板还是演讲幻灯片
5. 测试多种方案：制作原型获取用户反馈

  通过Python生态中的geopandas、matplotlib、cartogram、folium等库，可以灵活实现各类地理可视化。对于生产环境，建议考虑使用WebGIS技术（如Leaflet、Mapbox GL JS）实现交互性更强的地理可视化应用。
