电信工程实施一课一展

通信工程项目管理是通过系统性方法对通信工程全生命周期进行规划、组织、协调与控制的活动，其核心目标在于保障项目按时交付、符合质量要求并控制成本。以下从多个维度解析其关键内容：

一、管理体系与核心要素

管理框架‌
以“三控三管一协调”为基础，即投资控制、进度控制、质量控制为核心，辅以合同管理、安全管理、信息管理，并通过组织协调保障各方协作效率。

核心要素‌

质量控制‌：需贯穿项目全流程，尤其在设备安装、网络调试等环节需严格把控，避免微小失误影响整体稳定性。
进度管理‌：通过动态监控与调整，避免延期风险，例如结合CPS技术对施工进度参数进行实时传输与模型构建，提升预测精准度。
风险管理‌：涵盖技术迭代、需求变更及环境复杂性等因素，需建立风险预案与动态评估机制。
成本控制‌：通过资源优化配置（人力、物资、资金）实现预算内交付，例如采用多项目自动化组合管理技术降低重复成本。

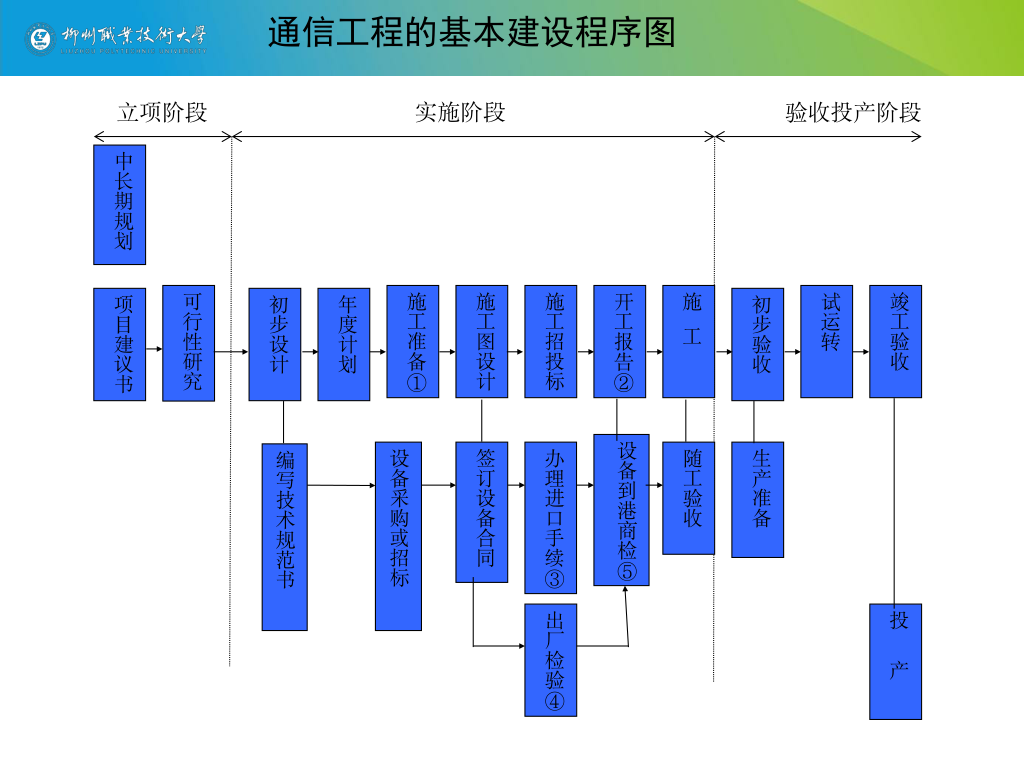

二、实施阶段与流程

阶段划分‌

启动与规划‌：明确项目目标与可行性，分解任务结构并制定时间表，涉及需求调研、技术选型及资源分配。
执行与监控‌：利用信息化手段（如通信工程招标投标管理平台）跟踪进度，动态调整施工模型与物料需求。
验收与维护‌：依据标准化流程进行成果验证，并建立后期维护机制确保网络持续稳定。

技术融合实践‌

智能管理工具的应用（如CPS技术）可提升物料需求预测精度，实现预警提示与动态资源调配。
多项目多属性管理方法通过自动化脚本组合与过滤冗余流程，显著缩短打包部署周期。
三、合规性与行业规范
法规遵循‌：需严格执行《通信工程建设项目招标投标管理办法》，涵盖招标范围、流程及监督机制，确保项目合法合规。
标准化建设‌：引入ISO等国际标准优化管理体系，强化文档规范与流程透明度。
四、挑战与发展趋势
主要挑战‌：技术复杂度高（如5G网络部署）、需求频繁变更、跨部门协作难度大。
未来方向‌：深化信息化与智能化融合（如AI辅助决策），推广电子招标与全流程数字化管理，构建敏捷化响应机制。

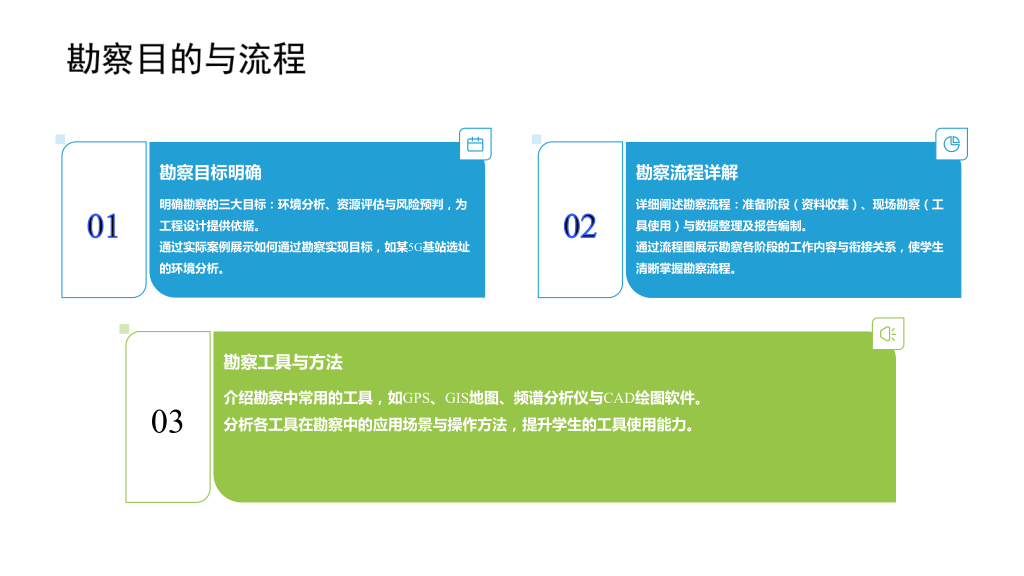

通信工程勘察与设计流程是确保项目科学性与可行性的核心环节，其全流程可分为以下结构化阶段：

一、前期准备阶段

任务接收与需求明确‌

接受勘察任务通知单，明确工程性质（新建、扩容或搬迁），界定基站名称、数量及建设规模。
收集区域管网现状、市政规划及环境限制条件，结合客户需求形成初步技术方案。

资源与技术准备‌

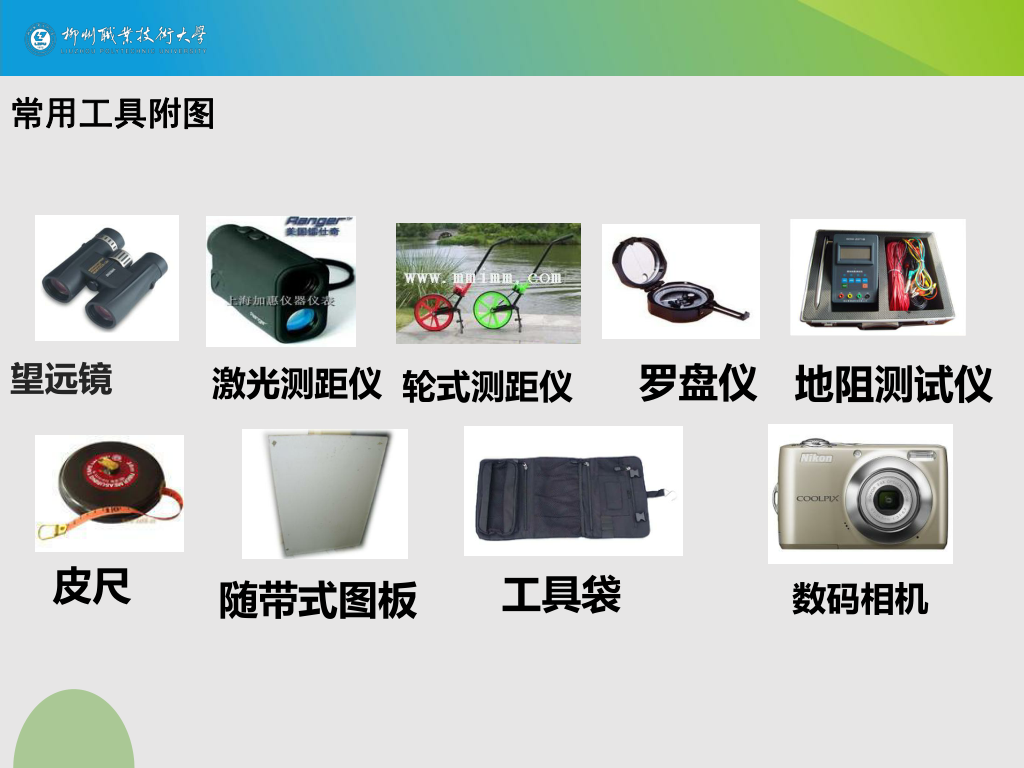

组建勘察团队，配置专业工具（如GPS、电磁测试仪、CAD软件等），并制定勘察计划与应急预案。
二、勘察实施阶段

初步勘察‌

通过地图测量、卫星遥感等技术对建设场地进行地理、地形、地貌的大范围调查，形成基础资料库。
核查周边地下管线分布，确定管道路由、人孔定位及引上管位置，规避施工冲突。

详细勘察‌

地理环境勘察‌：实地测量地形坡度、土壤承载力及障碍物分布，绘制精确勘察图。
电磁环境测试‌：评估基站周边电磁干扰源，预测辐射范围以确保网络稳定性。
基础设施评估‌：包括供电线路设计、传输线路布设方案及安全环保措施。
三、设计规划阶段

技术方案制定‌

根据勘察数据完成设备选型（如天线布局、传输设备参数），设计基站接入方案与管道施工图。
结合谷歌地球图层与AutoCAD工具生成标准化设计图纸，确保符合行业规范。

经济性与可行性分析‌

编制工程预算，优化资源配置（如物料需求预测、工期压缩策略），提升成本效益。
四、审核与优化阶段

方案验证‌

通过多部门会审评估技术可行性，调整设计矛盾点（如天线旋转角度优化、管线交越处理）。

成果输出‌

输出完整设计文档（含施工图、预算表、技术规范书），并提交建设单位备案。
五、关键支撑技术
智能化工具应用‌：采用CPS技术动态监控施工进度，结合自动化脚本优化多项目管理流程。
标准化管理‌：引入ISO体系规范勘察记录格式（如三点定位法、路面构成标注），提升数据可追溯性。

通过上述流程，通信工程勘察与设计可实现从需求到落地的闭环管控，为后续施工与运维奠定技术基础。

详细勘察阶段注意事项
一、地理环境勘察
地形地貌分析‌：实地测量地形坡度、土壤承载力及障碍物分布，标注建筑物与道路名称，记录路面构成类型（混凝土/水泥）。
路由规划优化‌：避开经济林、开发区，选择绕行村镇的安全路径，测量井位间距并标注指北针方向。
二、电磁环境评估
干扰源检测‌：测试基站周边电磁场强度，识别高压线、雷达站等干扰源，预测辐射范围。
天线布局验证‌：根据电磁特性调整天线旋转角度与垂直高度，确保信号覆盖无盲区。
三、基础设施核查
传输线路设计‌：确认光缆路由与现有管线交越情况，设计抗干扰接地措施，预留引上管位置。
供电系统确认‌：评估电源设备容量与电池续航能力，核查供电线路负载是否符合扩容需求。
四、数据记录规范
三点定位法‌：以固定物体为参照物，测量拟建人孔中心与三个参照物的直线距离，确保定位精确。
标准化标注‌：记录管道路由所在街道名称、周边标志建筑，标注地下设施交越点及施工冲突区域。
五、跨专业协同管理
接口预留审查‌：监理需预先审核跨专业接口（如管道与电力线间距），协调多部门解决设计矛盾。
动态预案制定‌：针对地质突变或规划调整，及时更新勘察方案并同步至设计团队。
六、安全环保管控
环境影响评估‌：分析施工对周边生态的影响，制定噪音、扬尘控制措施，设置防护围挡。
施工风险预警‌：识别河流、池塘等水文风险，评估道路坡度对设备运输的影响，制定应急预案。
七、监理审核机制
《基站勘察表》核验‌：监理需逐项核对天线参数、管线间距等关键数据，形成双保险监控机制。
预审与汇审制度‌：正式会审前组织专业工程师交叉审核，确保技术方案无遗漏且符合行业标准。

线路勘察与设计流程及要点

线路勘察与设计是通信工程建设的核心环节，需结合地理、技术及规范要求进行系统性规划，确保工程可行性与可靠性。以下是关键流程与技术要点：

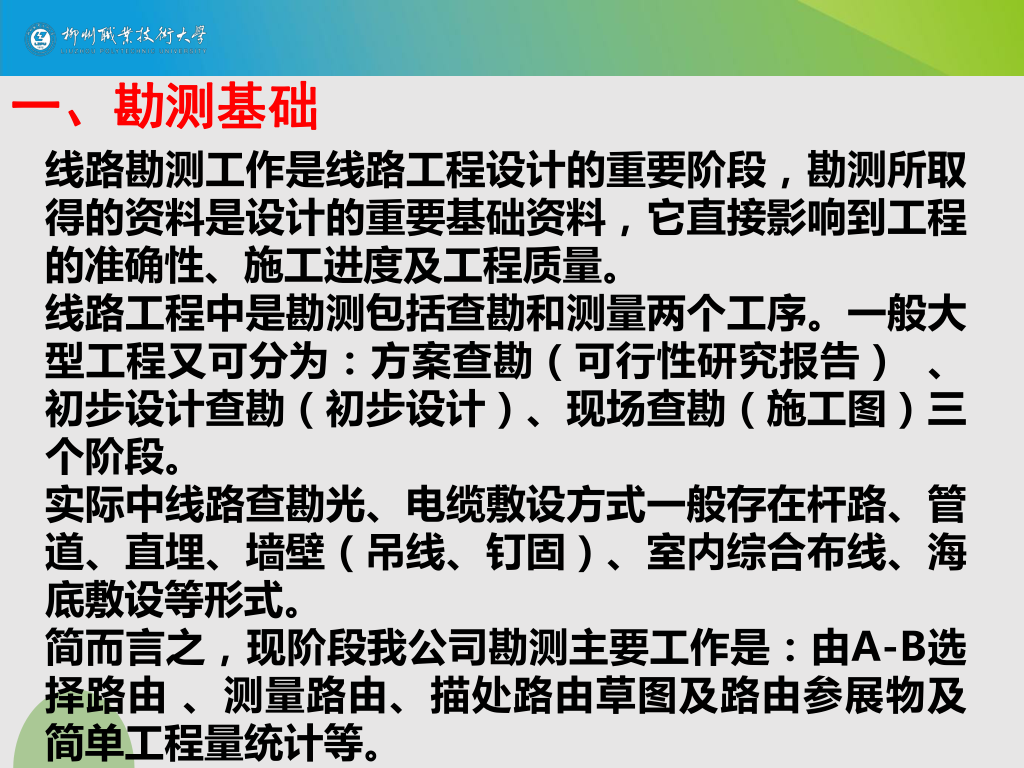

一、勘察阶段流程

勘察准备‌

需求分析‌：明确项目目标与线路用途（如驻地网、专线接入等），收集区域管网现状及市政规划文件。
工具配置‌：携带GPS、测距仪、CAD软件等设备，提前绘制初步路由草图。

现场勘察实施‌

地理环境核查‌：实地测量地形坡度、障碍物分布，记录地下管线交越点（如电力线、燃气管道）及周边标志性建筑。
路由优化‌：避开经济林、开发区等敏感区域，优先选择绕行村镇的稳定路径，标注井位间距及指北针方向。

数据记录规范‌

三点定位法‌：以固定物体为参照物，精确标注拟建人孔中心与三个参照物的直线距离。
标准化标注‌：记录管道路由所在街道名称、路面材质（混凝土/沥青）及施工冲突区域。
二、设计阶段核心内容

路由规划与管线设计‌

光缆配盘‌：根据勘察数据计算光缆长度，优化接头盒位置以减少损耗，并预留未来扩容余量。
抗干扰设计‌：针对高压线、雷达站等电磁干扰源，调整线路走向或采用屏蔽光缆，确保信号稳定性。

施工图绘制‌

CAD制图规范‌：结合谷歌地球图层与AutoCAD工具，绘制包含管孔数量、人手孔形式的标准化图纸，标注管线埋深及防护措施。
经济性优化‌：通过多方案比选降低材料成本，例如优化管道复用率或采用模块化施工设计。
三、技术支撑与管理规范

智能化工具应用‌

使用CPS技术动态监控施工进度，结合自动化脚本优化资源调配与风险预警。
基于AutoCAD的二次开发功能批量生成光缆路由图纸，提升数据统计效率。

合规性要求‌

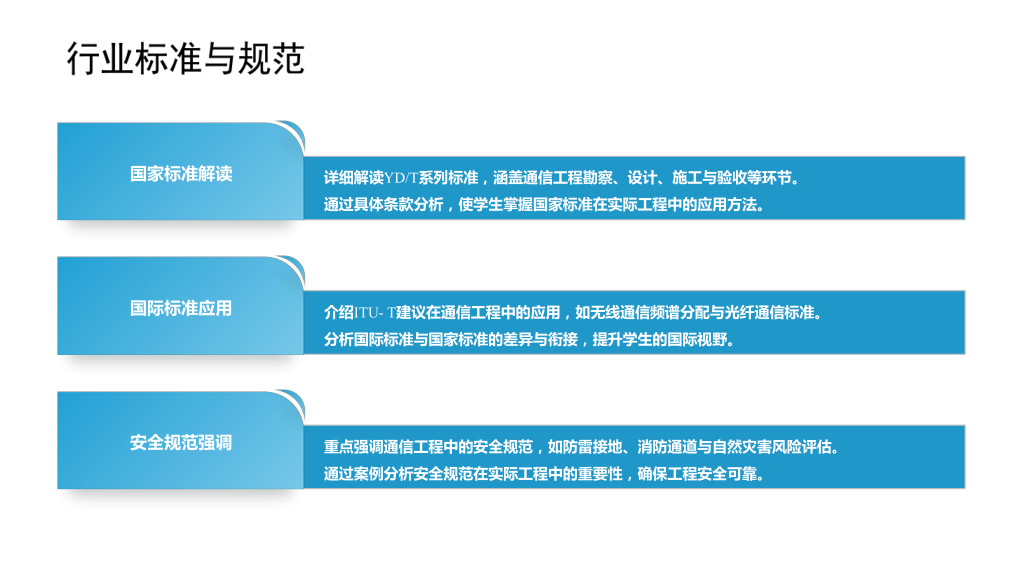

遵循《通信工程制图规范》，确保图纸要素完整（如坐标系统、图例说明）。
严格执行管线间距标准（如与电力线保持安全距离），并通过监理预审避免设计冲突。
四、风险控制与协同管理

动态预案制定‌

针对地质突变（如软土区域）或市政规划调整，及时更新设计方案并同步至施工团队。
建立多部门会审机制，解决跨专业接口问题（如管道与电力线交叉保护）。

环保与安全措施‌

评估施工对生态环境的影响，制定扬尘、噪音控制方案，设置临时围挡及警示标识。
识别水文风险（如河流穿越段），设计加固管箱或采用定向钻孔技术规避塌方隐患。

通过上述结构化流程，线路勘察与设计可实现从需求到落地的全链路管控，为后续施工与运维提供可靠技术支撑。

移动基站通信工程建设是以网络覆盖与服务质量为核心的系统工程，需统筹技术规范、生态保护及政策法规要求。以下是关键实施流程与技术要点：

一、前期规划与选址‌

选址规范‌

基站选址需符合城乡规划要求，避开野生动物迁徙通道、历史建筑等敏感区域，优先选择公共设施屋顶或既有铁塔资源。
通过卫星遥感与GIS技术分析地形地貌，结合人口密度、业务需求确定覆盖范围，规避信号盲区。

法规与协作‌

遵循《无线电管理条例》，确保基站与电力线、燃气管道等设施保持安全间距，并完成电磁辐射合规性评估。
联合地方政府、铁塔公司建立共建共享机制，优化审批流程，减少重复建设。
二、工程设计及技术应用‌

设备选型与布局‌

根据覆盖需求选择宏基站、微基站或分布式天线系统（DAS），合理配置天线参数（如下倾角、波束宽度）以优化信号质量。
采用预制装配式基础技术，缩短施工周期（如高海拔地区工期减少30%）。

绿色能源集成‌

推广“光伏+储能”系统，通过自发自用降低电费成本（如淄博项目年节费3.5万元），并提高断电应急能力。
配置智能温控与能耗监测模块，实现基站能耗动态优化。
三、施工建设流程‌

基础设施施工‌

按标准化图纸建设机房、塔桅及传输管线，确保防雷接地、抗震等级符合规范。
采用非开挖技术（如定向钻孔）穿越复杂地形，减少植被破坏与施工冲突。

安全与环保管理‌

建立立体供氧体系与健康监测机制保障高海拔作业安全（如血氧阈值预警）。
实施生态监理制度，施工区域设置围挡并采用低噪设备，确保植被“零破坏”与噪音达标。
四、验收与运维‌

测试验收‌

完成射频调试（如驻波比测试）、传输速率验证及电磁辐射复测，确保基站性能与环保合规。
输出完整工程档案，包括施工图、设备清单与环境评估报告。

智能运维升级‌

部署远程监控系统实时采集基站运行数据，结合AI算法预测设备故障并自动调度维修资源。
通过无人机巡检与红外监控强化偏远区域基站维护效率（如可可西里巡护响应时间缩短至15分钟）。
五、典型案例参考‌
高海拔基站建设‌：可可西里库赛湖项目通过预制构件、风光互补供电实现生态保护与技术突破。
低碳转型实践‌：淄博移动光伏项目降低碳排放38吨/年，验证“绿色基站”可复制性。

通信机柜安装技术规范与实施要点
一、安装前准备‌

环境检查‌

确认机房温湿度符合标准（温度≤25℃，湿度30%-70%），检查地面平整度与承重能力（≥600kg/m²）。
核实避雷针保护范围（45°覆盖角），确保机柜周边无遮挡物且通风良好。

工具与设备验收‌

配备防静电手环、压线钳、扭矩扳手等专业工具，核验机柜规格（如600×600×2200mm标准机柜）及附件完整性。
检查托板凹槽设计是否满足线缆敷设需求，确认下沉式线槽与分线缺口布局合理性。
二、机柜安装流程‌

机柜固定‌

使用膨胀螺丝将机柜底部与地板固定，调整垂直度偏差≤2mm，相邻机柜缝隙≤3mm，确保前后对齐成直线。
安装“L型”支架加固机柜顶部，连接走线架并拆除后侧走线槽以便设备安装。

设备安装‌

插入BBU、电源模块等设备至托架指定位置，确保插槽防尘盖完整，单板无缺失且假面板安装到位。
调节转接装置接头组件，适配不同型号服务器的网络接口位置，同步移动风扇组件实现针对性散热。
三、线缆布放与接地‌

线缆管理规范‌

采用下沉式凹槽复用为线槽，线缆通过分线缺口有序卡位，减少传统线槽设置需求。
分层布放信号线、电源线与地线，馈线弯曲半径≥20倍直径，避免交叉与折拧现象。

接地与防雷‌

保护地线采用非串接方式，接地电阻≤1Ω（中心机房）或≤5Ω（远端机房），屏蔽层需可靠连接接地体。
室外机柜需接入电源防雷单元，信号线缆加装防雷模块，确保避雷针覆盖范围内无裸露铜皮。
四、散热与功耗优化‌

动态散热设计‌

配置可移动风扇组件，根据服务器后置光模块或网卡位置调整散热方向，降低风扇转速以节省功耗。
安装智能温控模块，实时监测进风口温度，确保散热通道无堵塞。

能耗管理‌

采用预制装配式电源线缆，减少冗余布线，结合光伏储能系统降低电费成本。
五、验收与调试‌

功能测试‌

测试馈线驻波比（≤1.5）、光模块传输速率及设备供电稳定性，验证信号无丢包与延迟。
检查天线方位角偏差（≤5°）与倾角精度（≤0.5°），确保全向天线垂直度误差＜2°。

标签与文档‌

线缆两端粘贴防水标签，标注路由信息与设备编号，输出包含施工图、设备清单的完整工程档案。

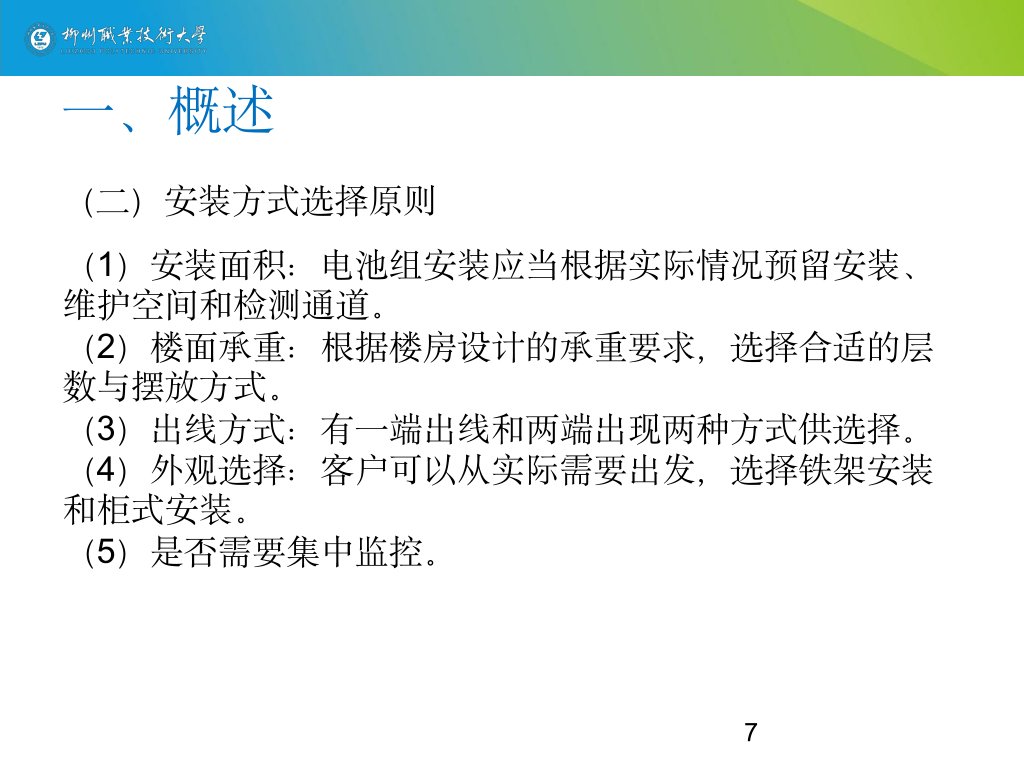

通信蓄电池安装规范与流程
一、安装流程与步骤‌

前期准备‌

环境检查‌：确认机房通风良好、地面平整、温湿度符合要求（建议温度10℃-30℃，湿度≤80%）。
工具与材料‌：配备绝缘手套、扳手、扭矩螺丝刀、阻燃连接线缆（如RVV1*70mm）及绝缘防护垫。
人员培训‌：操作人员需熟悉安全规程及电池特性，确保具备专业资质。

电池安装‌

单体电压检测‌：安装前需逐一测量蓄电池开路电压，同一组内单体电压差值不超过20mV（适用于2V/48V电池）。

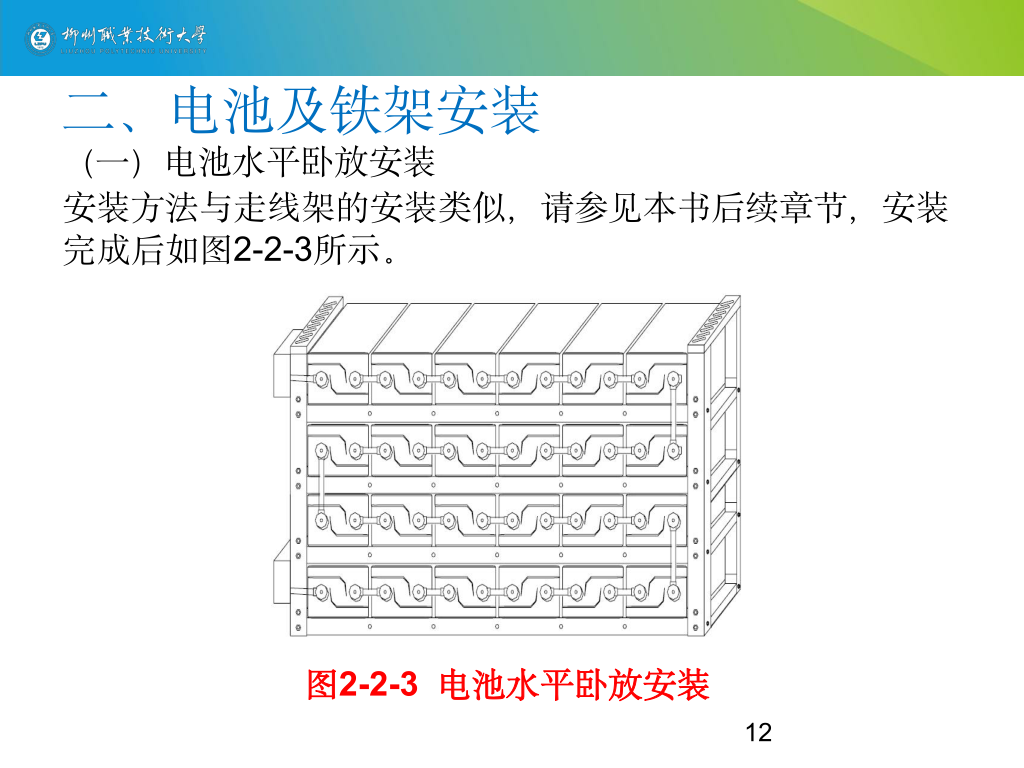

固定与排列‌：按设计图纸安装抗震铁架，电池组整齐排列并紧固连接条，确保间距均匀（推荐间距≥10mm）。
极性核对‌：严格区分正负极，连接端子涂抹防氧化剂，避免反接。

连接与测试‌

线缆安装‌：使用阻燃电缆连接电池组与母线，连接件压降需低于7mV，并采取防腐蚀措施。
容量测试‌：安装后需进行容量试验，验证电池组在满载状态下放电性能及容量保存率（≥96%）。
充电验证‌：采用匹配充电设备进行初次充电，监测电流、电压及温度，防止过充或欠充。
二、技术要点与规范‌
电压均衡性‌：同一电池组内任意两个单体开路电压差需≤20mV，确保充放电一致性。
密封与防爆‌：阀控式蓄电池需具备高灵敏低压伞型气阀，充电时内部不引燃、不引爆。
材料要求‌：电池外壳需为阻燃ABS材料（UL-V0级），连接线缆需符合GB/T3956标准。
三、安全与维护要求‌
防护措施‌：安装时佩戴绝缘手套，操作区域铺设绝缘垫，避免金属工具短路。
通风管理‌：机房需安装排风系统，防止氢气积聚（蓄电池充电时释放气体）。
定期维护‌：每季度检查连接松动、壳体变形及电解液泄漏，每半年进行容量测试。
四、常见问题与解决方案‌
旧电池更换‌：更换前需关闭设备电源，记录旧电池连接方式，拆卸时避免灰尘进入设备内部。
连接故障‌：若压降超标，检查连接条紧固度及接触面清洁度，必要时更换高导电率连接件。
性能衰减‌：容量保存率不足时，可通过深度充放电激活电池，或更换老化单体。
五、厂商与认证要求‌
品牌示例‌：双登（GFM-1000）、圣阳（GFMD-300C）、理士（DJ500）等蓄电池需通过UL、CE认证。
辅料责任‌：阻燃电线、抗震支架等辅材由供应商提供，缺失需供货方负责。

走线架安装规范与流程
一、安装流程‌

前期准备‌

图纸解读‌：详细分析机房平面图，明确走线架长度、高度、布局及吊挂方式，确认与设计图纸一致。

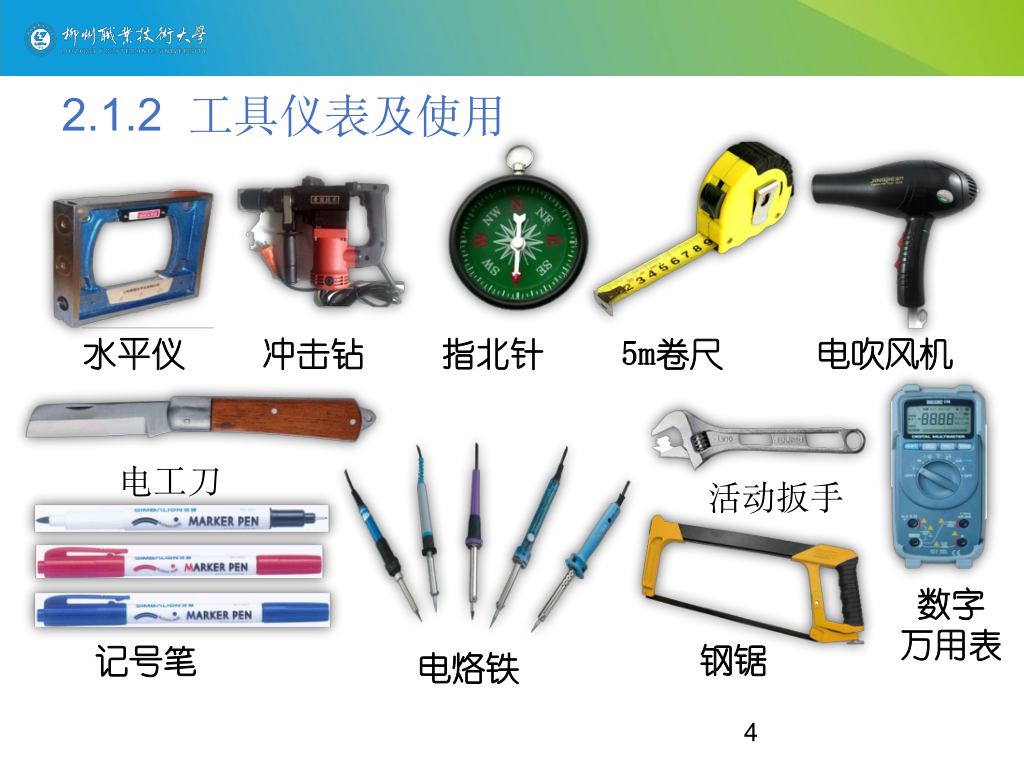

工具检查‌：配备钢丝钳、电钻、水平尺、电动扳手等工具，确保设备安全防护罩完好，电源线无破损。
材料验收‌：检查U型钢走线架主边是否变形，孔径对称性，剔除不合格材料。

主架安装‌

吊挂定位‌：根据图纸确定吊挂点位置，使用水平尺调整走线架水平度，多层走线架优先安装最上层。
横担固定‌：U型钢横担间距控制在250-350mm，同一机房内间距需一致，凹槽方向统一。
多层布局‌：分层安装时，确保各层间距均匀，走线架与机房顶部或地面保持设计高度。

线缆布设与固定‌

走线规范‌：线缆需沿走线架整齐布放，禁止交叉、扭曲或空中飞线，弯曲半径≥70mm。
绑扎要求‌：线缆每隔130mm用扎带固定，交/直流线分开绑扎，黑色扎带用于普通线缆，白色用于告警线。
接地处理‌：线缆接地线与走线架接触点需做防氧化处理，接地件安装方向统一，螺丝加装垫片。
二、技术规范‌
材料要求‌：U型钢走线架需选用防腐蚀材质，阻燃线缆（如RVV1*70mm）符合GB/T3956标准。
精度控制‌：走线架水平偏差≤2mm/m，垂直偏差≤1.5mm/m，整体稳固无晃动。
多层间距‌：相邻走线架层间距离≥300mm，预留足够空间便于后期维护。
三、安全与质量检查‌
防护措施‌：操作时佩戴绝缘手套，电动工具接地良好，避免漏电风险。
接地验证‌：所有金属走线架需与机房主接地系统可靠连接，接地电阻≤1Ω。
验收标准‌：
线缆标签清晰，标识位置统一（显眼处）。
走线架固定螺栓紧固无松动，横担无变形。
线缆绑扎松紧适度，无应力集中或磨损。
四、常见问题处理‌
线缆交叉‌：重新规划走线路径，分层固定，确保不同功能线缆分区布放。
接地不良‌：检查接地线连接端子是否氧化，必要时更换高导电率连接件。
水平偏差‌：调整吊挂螺栓或增加支撑架，使用水平仪复测校准。

线缆的布放与安装

信号线缆布放与安装技术规范
一、前期准备与材料要求‌

路径规划‌

根据机房或场地布局设计走线路径，优先采用线槽、桥架或管道敷设方式，室内外线路分开规划，避免交叉干扰。
信号线缆需与电源线、接地线保持安全间距：普通信号线与220V电源线间距≥1m，与强电线路并行时需采取屏蔽隔离措施。

材料选型‌

信号线缆应选用阻燃、抗干扰材质（如屏蔽双绞线、铠装光缆），光缆需满足外径10倍弯曲半径要求。
配套材料需符合规范：PVC管直径≥线缆外径1.5倍，线槽填充率≤40%，多层走线架层间距≥300mm。
二、布放规范与工艺要求‌

分类布放‌

不同功能线缆分区敷设：通信光缆、数据线、音频/视频线等需分槽/分层布放，避免电磁干扰；接地线单独固定，接触点需做防氧化处理。
电源线与弱电信号线交叉时，应采用金属隔板或垂直交叉方式，间距≥30cm。

间距与弯曲要求‌

线缆布放间距：平行敷设时，泄漏电缆相邻间距1.5m±0.3m；普通信号线与电源线垂直间距≥30cm。
弯曲半径控制：双绞线≥4倍外径，屏蔽线≥8倍外径，光缆≥20倍外径，禁止直角弯折。

固定与防护‌

线缆每隔1.2-1.5m用扎带固定，扎带间距均匀，松紧适度，线缆标签清晰且朝向一致。
室外直埋线缆需穿32mm PVC管保护，埋深≥70cm（水泥地面3-7cm），避免金属管道屏蔽信号。
三、安装与防护要求‌

设备端接‌

信息插座安装高度距地面30cm，模块端接时需按色标压接，打线后余缆切除干净，面板固定无松动。
光纤接续采用熔接法，接头处需热缩套管保护，光缆牵引力≤2000kN，加强芯受力占比≥80%。

防护措施‌

金属走线架需与机房主接地系统连接，接地电阻≤1Ω；室外主机需加装防水箱，信号线接口做密封处理。
电磁敏感区域（如变电站附近）采用屏蔽线缆或独立金属管敷设，光缆布设避开强干扰源。
四、验收标准‌
外观检查‌：线缆无扭曲、划痕，标签完整，绑扎整齐，接地件安装方向统一。
性能验证‌：光缆损耗≤设计值，屏蔽线缆端到端导通性正常，信号传输无串扰。
冗余要求‌：工作区预留线缆长度30-60cm，机房内光缆预留3-5m，盘留半径≥25cm。

线路工程建设技术规范与实施要点
一、前期规划与准备‌

路径勘查与设计‌

施工前需对线路路径进行实地勘查，包括地形、地质、地下管线分布及电磁干扰源分析，并编制施工进度计划。
线路复测确保桩位准确，避免因桩位偏移导致施工误差，复杂地段需增设辅助桩或调整杆距。

材料选型与检验‌

线缆优先选用阻燃、低烟无卤材质，光缆需满足最小弯曲半径要求（单模≥30mm，多模≥15mm）。
施工前需检测线缆绝缘电阻、通断性能，剔除短路或断路线缆，并核查桥架、管材规格（如PVC管直径≥线缆外径1.5倍）。
二、施工阶段技术要求‌

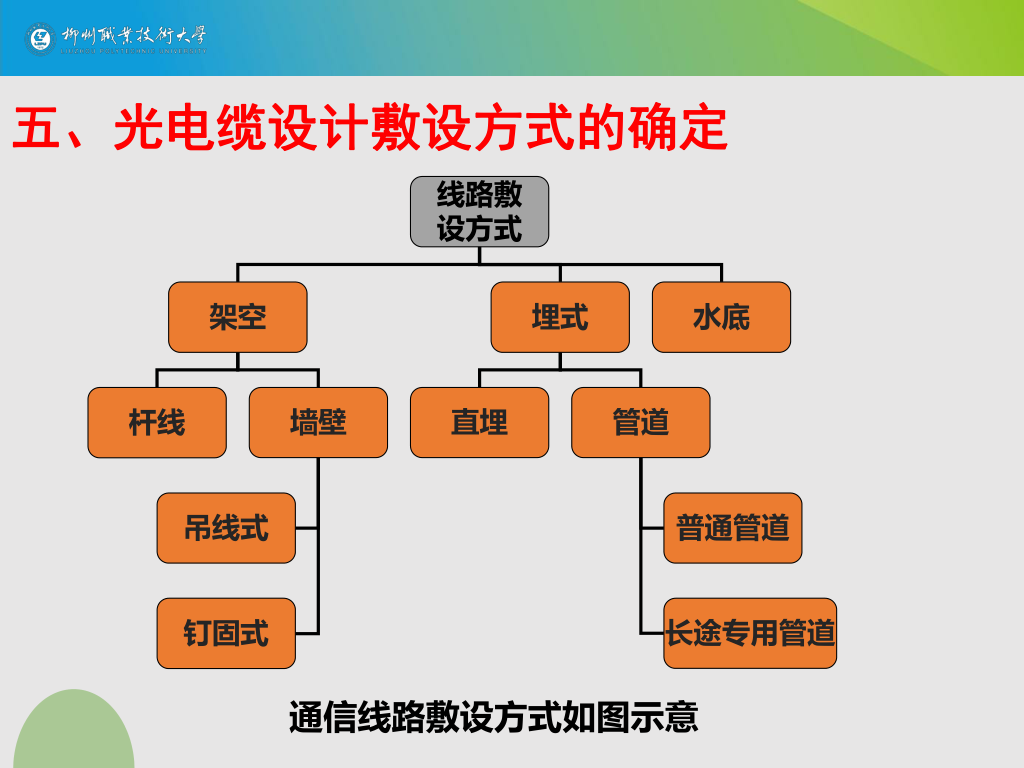

敷设方式选择‌

架空敷设‌：杆距一般50m，跨河或障碍物时按飞线处理，采用726/730钢绞线加固，电杆洞深石质地段≥0.9m，其他土质≥1.2m。
直埋敷设‌：埋深≥0.7m，顶部覆盖混凝土盖板，避开腐蚀性土壤及热力管道，线缆间距≥100mm。
穿管/桥架敷设‌：线槽填充率≤40%，强弱电线缆分层布置并加装金属隔板，管道转角处设手孔井。

布放与固定规范‌

牵引力≤线缆允许张力80%，光缆加强芯承受主力，转弯半径≥外径10倍（双绞线≥4倍，光纤≥20倍）。
线缆每隔1.5m用扎带固定，松紧度以可滑动10mm为宜，标签标注编号、用途及起止设备信息。

接地与防护措施‌

金属桥架每30m接地一次，接地电阻≤1Ω，接地点做防氧化处理；室外直埋线缆覆盖警示带，进出建筑物处设防水套管。
强弱电线缆间距≥300mm，交叉时采用金属套管隔离，敏感区域使用屏蔽线缆或独立金属管敷设。
三、验收与维护标准‌

性能测试‌

光纤链路损耗测试：单模≤0.1dB/km，多模≤0.3dB/km；铜缆通断测试误码率≤10⁻⁸。
验证线缆弯曲半径、固定间距及标签完整性，冗余预留长度符合规范（机房光缆3-5m，工作区线缆30-60cm）。

运维管理‌

每月检查固定件松动情况，清除线槽积灰；每季度检测接地可靠性，光缆接头盒每年开盖检测密封性。
扩容时优先利用预留路径，避免暴力拉扯线缆，老化线缆（超5年）需抽样检测并及时更换。
四、特殊场景处理‌
机房布线‌：强弱电线缆分层敷设（强电下走线，弱电上走线），线槽填充率≤40%，机柜跳线盘绕直径≥100mm。
光纤施工‌：牵引速度≤15m/min，熔接损耗≤0.05dB，基站引上井预留15m，接头井预留15m。

通过规范化施工与精细化管理，可提升线路工程可靠性，降低运维成本，延长设备使用寿命。
