PTN (Packet Transport Network) 与 IPRAN (Internet Protocol Radio Access Network) 的详细解析
PTN (Packet Transport Network)
一、定义
- PTN 是一种光传送网络架构和技术，专为分组业务流量的突发性和统计复用传送需求而设计。它在IP业务和底层光传输媒质之间设立一个层面，以分组业务为核心，并支持多业务提供，具有更低的总体使用成本（TCO）。此外，PTN秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM（操作、管理和维护）和网管、可扩展性及较高的安全性。
二、特点
- 高效传输
- PTN针对分组业务流量的突发性和统计复用传送需求进行设计，使得带宽利用率更高。它结合了以太网和IP/MPLS的优点，改进了连接性、OAM、保护和网管等方面的不足，使其既能良好地承载以太网业务，又能兼顾传统的TDM和ATM业务。
- 多业务支持
- PTN能够支持多种业务类型，包括以太网业务、传统的TDM业务和ATM业务。这得益于它的多业务统一传送技术，使其实现高可靠、灵活扩展和严格的QoS（服务质量）要求。
- 高可靠性和安全性

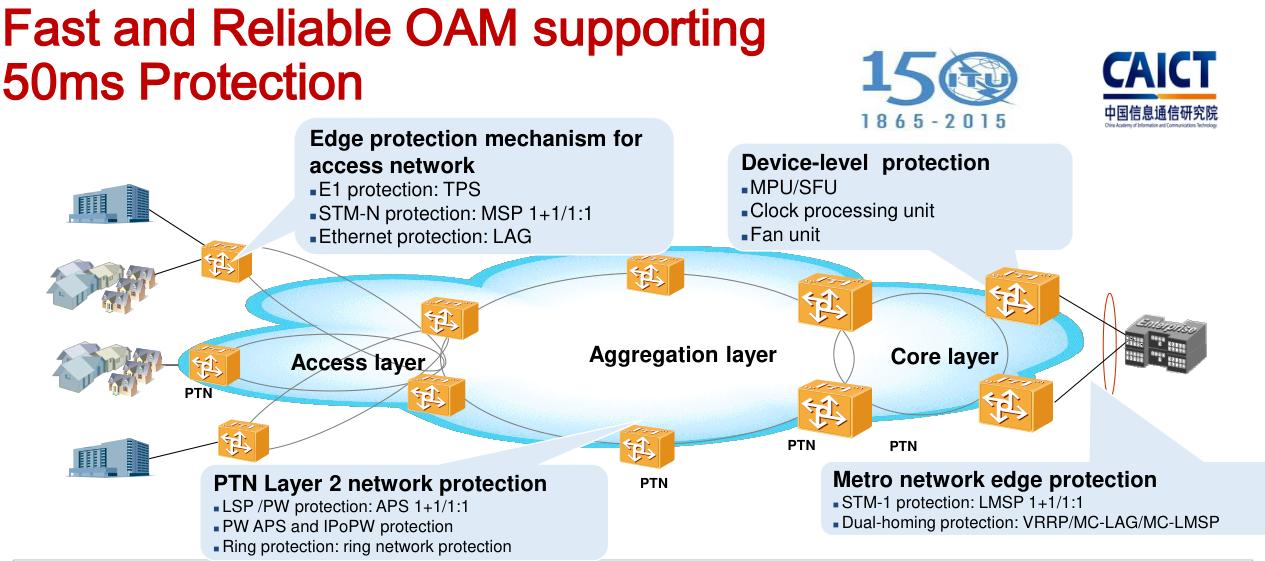

- PTN继承了SDH（同步数字体系）的许多优势，包括高可用性和可靠性、强大的OAM机制和高效的保护倒换功能。例如，PTN采用了MPLS-TP（多协议标签交换传输配置）机制，支持线性保护、PW（伪线）保护和环网保护等多种保护功能，确保高可用性和安全性。
- 面向连接的架构
- 尽管IP网络本质上是无连接的，但PTN引入了面向连接的属性，通过LSP（标签交换路径）和OAM机制，增强了分组网的可靠性和可维护性。这种面向连接的架构使得PTN能够在高等级的业务传送和网络故障定位方面表现出色。
- 低成本
- PTN的设计考虑了总体使用成本（TCO），通过高效的带宽管理和流量工程，降低了运营和维护的成本。同时，由于其高度的自动化和管理能力，进一步减少了人为干预和错误，提高了经济效益。
三、相关技术
- MPLS-TP（Multi-Protocol Label Switching-Transport Profile）

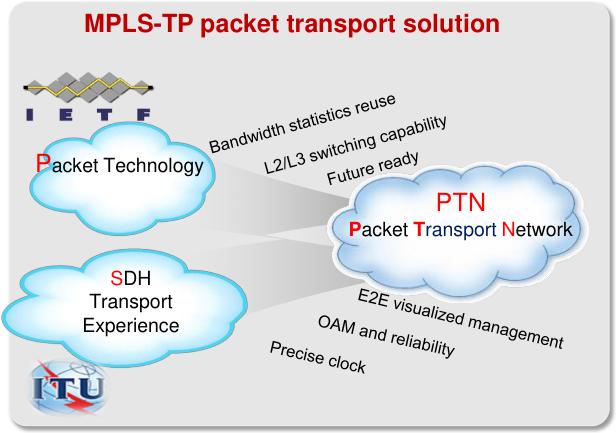

- MPLS-TP是PTN的核心技术之一，通过简化MPLS并增加传输网络所需的OAM和保护功能，提供二层以太网业务和TDM业务支持。它可以建立端到端的标签交换路径（LSP），实现电信级的保护和恢复功能。
- PWE3（Pseudo Wire Emulation Edge to Edge）
- PWE3是另一种重要技术，用于在分组交换网络中仿真各种点到点业务，如TDM和ATM业务。PWE3在PTN网络中建立一个虚拟通道，仿真出CE（客户边缘）设备之间的基本行为，使传统业务能够在分组交换网络上传送。
- OAM（Operation, Administration, and Maintenance）
- OAM机制是PTN的重要组成部分，负责监测和维护网络的健康状况。通过连续的监控和检测，OAM能够及时发现并定位网络故障，确保网络的高可用性和可靠性。
四、应用案例
- 全球运营网中的典型应用

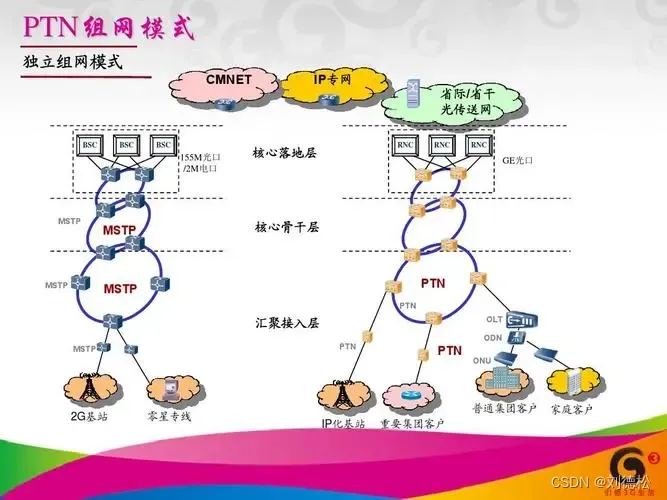

- PTN技术已经在全球范围内大规模部署，涉及各种应用场景，如城域网、无线接入网和企业专网等。这些应用展示了PTN在高效传输、多业务支持和高可靠性方面的显著优势。
- 特定行业的应用
- 在某些特定行业中，如金融、能源和交通领域，PTN技术也被广泛应用。例如，在D县农村信用联社的视频监控系统中，通过PTN传输组网，实现了高效的数据传输和灵活的运营管理，大大降低了运维成本。
五、学习要点
- 理解PTN的基本概念和技术原理
- 学习PTN需要掌握其基本概念、核心技术（如MPLS-TP、PWE3）和OAM机制，了解其如何实现高效传输和多业务支持。
- 熟悉PTN的操作和维护
- 掌握PTN的运维管理技能，包括信道的建立与部署、业务的区分与保障、端到端连接的管理等，确保能够实现完美的运维管理。
- 了解PTN的实际应用案例
- 通过研究实际应用案例，理解PTN在不同场景下的应用效果，以便更好地应对实际部署中的挑战。
IPRAN (Internet Protocol Radio Access Network)
一、定义
- IPRAN 是基于IP技术的无线接入网络，主要用于承载移动回传业务。它在城域汇聚/核心层采用IP/MPLS技术，接入层主要采用二层增强以太技术，或者结合二层和三层技术。IPRAN的设计目的是解决移动回传中的高带宽、动态和多场景需求。
二、特点
- 高灵活性和扩展性
- IPRAN通过IP/MPLS技术，能够灵活地适应网络需求的变化，支持大规模的网络扩展。它允许动态路径选择和资源预留，使得网络资源利用更加高效。
- 三层功能支持
- IPRAN在整个网络层级上支持三层IP功能，这意味着它可以处理复杂的跨域通信需求，适用于多样化的应用场景，如互联网接入、视频流媒体和企业VPN等。
- QoS（Quality of Service）保障
- IPRAN具有与MPLS同等的QoS机制，能够提供精细化的服务质量调控，确保不同业务类型的差异化服务体验。这对于实时性强且带宽要求高的业务尤为重要。
- 高效率和低成本
- IPRAN通过高效的带宽管理和自动化配置，降低了网络建设和运维成本。例如，通过中央控制IPRAN（如SDN使能的IPRAN），可以进一步提高网络资源利用率，减少人为干预，提高运营效率。
- 独立部署和运维
- IPRAN中的每个设备相对独立地运行，便于独立部署和运维，但也可能带来一定的复杂性。尤其是在大型网络中，需要有效的协调和管理机制来确保整体的一致性和稳定性。
三、相关技术
- IP/MPLS（Internet Protocol/Multi-Protocol Label Switching）
- IP/MPLS是IPRAN的核心技术，通过标签交换路径（LSP）实现数据包的高效转发。MPLS结合了IP的灵活性和ATM的快速转发能力，为IPRAN提供了高性能的传输能力。
- BFD（Bidirectional Forwarding Detection）
- BFD是IPRAN常用的OAM机制之一，用于快速检测和诊断路径故障。通过双向发送探测报文，BPD能够在毫秒级别内检测到异常情况，触发保护倒换机制，确保高可用性。
- FRR（Fast Reroute）
- FRR是一种基于三层数据交换功能的动态协议，当检测到路径中断时，可以在短时间内重新路由流量，避免长时间的业务中断，提高网络的健壮性和可靠性。
四、应用案例
- 5G承载网络
- IPRAN与PeOTN混合组网用于5G承载，显示出技术成熟和综合承载能力强的优点。这种方案能够满足5G网络的大带宽、低延迟和高灵活性需求，成为主流承载方案之一。
- 移动回传网络
- IPRAN在移动回传网络中得到了广泛应用，特别是在4G和5G基站的回传承载中。通过高效的负载均衡和动态路径选择，IPRAN能够有效应对移动回传中的高流量和不确定性需求。
- 企业专线和云接入
- IPRAN技术也被用于构建企业的专用线路和云接入服务，提供高可靠性和高安全性。例如，通过IPRAN专线，企业可以将其内网与云端资源无缝连接，实现高效的数据传输和资源共享。
五、学习要点
- 理解IPRAN的基本概念和技术原理
- 学习IPRAN需要掌握其基本概念、核心技术和协议（如IP/MPLS、BFD、FRR），了解其如何实现高效的移动回传和灵活的网络扩展。
- 熟悉IPRAN的操作和维护
- 掌握IPRAN的运维管理技能，包括网络规划、资源配置、故障排除和服务保障等，确保能够有效地管理和维护IPRAN网络。
- 了解IPRAN的实际应用案例
- 通过研究实际应用案例，理解IPRAN在不同场景下的应用效果，以便更好地应对实际部署中的挑战。
总结
对比表
| 特性 | PTN | IPRAN |
|---|---|---|
| 定义 | 光传送网络架构，介于IP业务和底层光传输媒质之间 | 基于IP技术的无线接入网络，用于移动回传 |
| 核心技术 | MPLS-TP、PWE3 | IP/MPLS、BFD、FRR |
| 传输效率 | 高效，针对分组业务流量设计 | 高效，支持大规模网络扩展 |
| 多业务支持 | 支持以太网、TDM、ATM | 主要支持IP业务，灵活适应网络变化 |
| QoS 机制 | 与MPLS同级的QoS机制 | 与MPLS同级的QoS机制 |
| 保护机制 | LSP、PW保护，支持线性保护 | 使用FRR和BFD进行快速故障切换 |
| 应用场景 | 城域网、无线接入网、企业专网 | 移动回传、5G承载、企业专线 |
| 优势 | 高可用性、高可靠性、低成本 | 高灵活性、扩展性好、三层IP功能 |
关键差异
- 传输焦点不同：PTN更关注分组业务的高效传输和多业务支持，而IPRAN侧重于IP业务的高灵活性和扩展性。
- 技术基础不同：PTN基于MPLS-TP和PWE3，IPRAN基于IP/MPLS和BFD/FRR。
- 应用场景不同：PTN广泛应用于城域网和企业专网，IPRAN更多用于移动回传和5G承载。
学习建议
- 如果您的主要兴趣在于理解和实现高效的多业务传输，特别是涉及到传统TDM和ATM业务，那么深入学习PTN将是最佳选择。
- 如果您更关注IP业务的高灵活性和扩展性，尤其是涉及大规模移动回传和5G网络，那么IPRAN将是更适合的学习方向。
通过以上详细的解析，希望能帮助您全面了解PTN和IPRAN的技术特点、应用场景及其各自的优劣，为您的学习和应用提供有价值的指导。
