（航天民芯）MT3608兼容SY7208 降低成本

简介

      MT3608是一款恒定频率、6针SOT23电流模式升压转换器，适用于小型、低功率应用。MT3608的开关频率为1.2MHz，允许使用高度小于2mm的微小、低成本电容器和电感器。内部软启动功能可产生小峰值电流，延长电池寿命。MT3608具有在轻负载下自动切换到脉频调制模式的特性。MT3608包括过压锁定、电流限制和热过载保护，以防止在输出过载时发生损坏。MT3608采用小型6针SOT-23封装。

特点

✲ 集成80mΩ电源模块

✲ 2V至24V的输入电压

✲ 1.2MHz固定开关频率

✲ 内部4A开关电流限位

✲ 可调输出电压

✲ 内部补偿，内消旋作用

✲ 高达28V的输出电压

✲ 光负荷下的自动脉冲调频模式

✲ 高达93%的效率

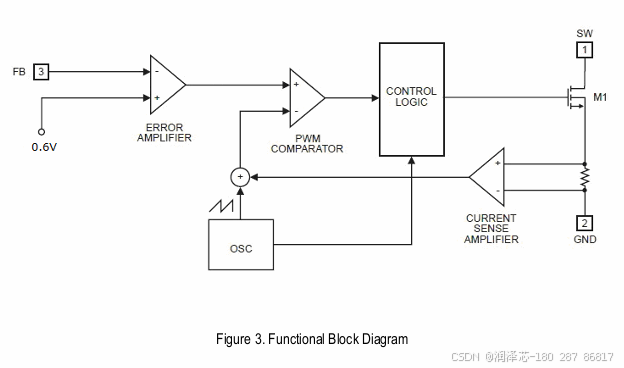

     MT3608使用固定频率、峰值电流模式升压调节器结构来调节反馈引脚处的电压。MT3608的框图可以理解MT3608的操作。在每个振荡器循环开始时，通过控制电路打开MOSFET。为了防止占空比大于50%的次谐振荡，向电流感测放大器的输出增加一个稳定斜坡，并将结果输入PWM比较器的负输入。当该电压等于误差放大器的输出电压时，电源MOSFET被关闭。误差放大器输出处的电压是0.6V带隙参考电压与反馈电压之差的放大版本。这样，峰值电流水平保持输出在调节中。如果反馈电压开始下降，误差放大器的输出就会增加。这些将导致更多的电流通过功率MOSFET，从而增加传递到输出的功率。MT3608具有内部软启动，以限制启动时的输入电流量，并限制输出上的超调量。
