DEM裁剪湖南省省域-二维＋三维

一、数据准备

1、下载数据

打开地理空间数据云网站，设置相关参数。选择数据集为“SRTMDEM 90M 分辨率原始高程数据”，空间位置设置为【行政区】|【湖南省】|【地级市州】；下载湖南省DEM数据。

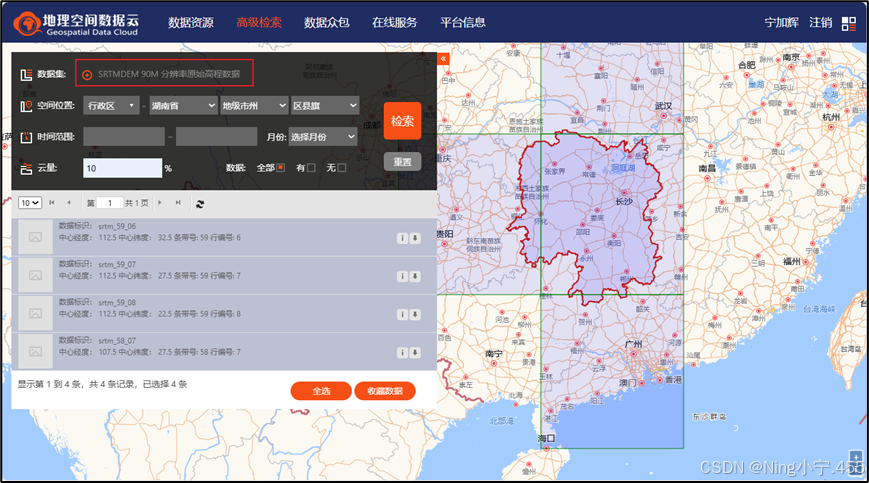

图1 DEM数据下载

2、数据解压

数据解压至“结果”文件夹。

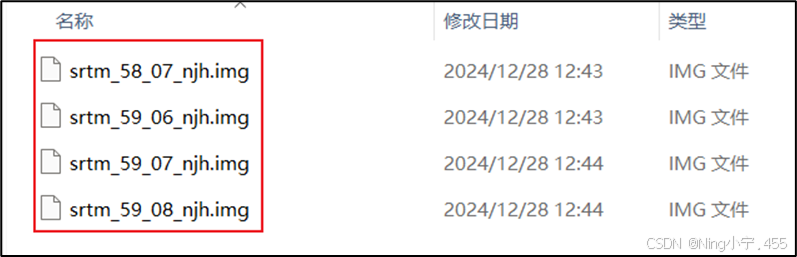

图2解压后数据

二、处理过程

1、数据加载

  工具栏【添加数据】|【添加】，添加“srtm_58_07_njh.img”、“srtm_59_06_njh.img”、“srtm_59_07_njh.img”、“srtm_59_08_njh.img”数据。

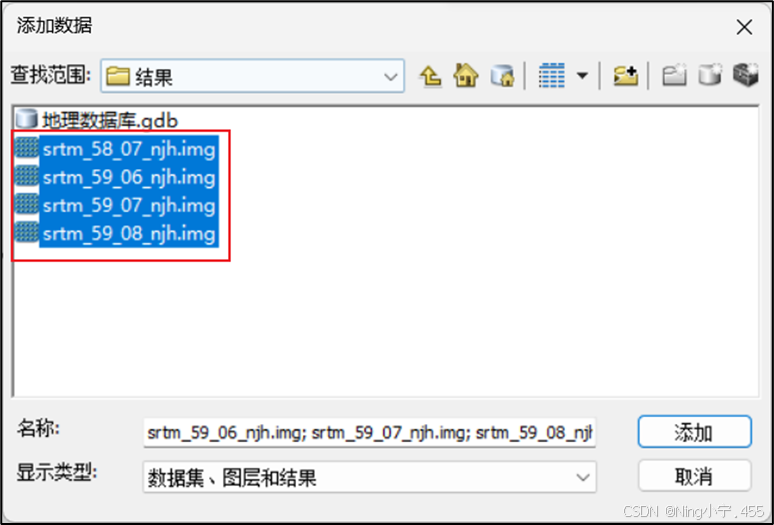

图3添加数据

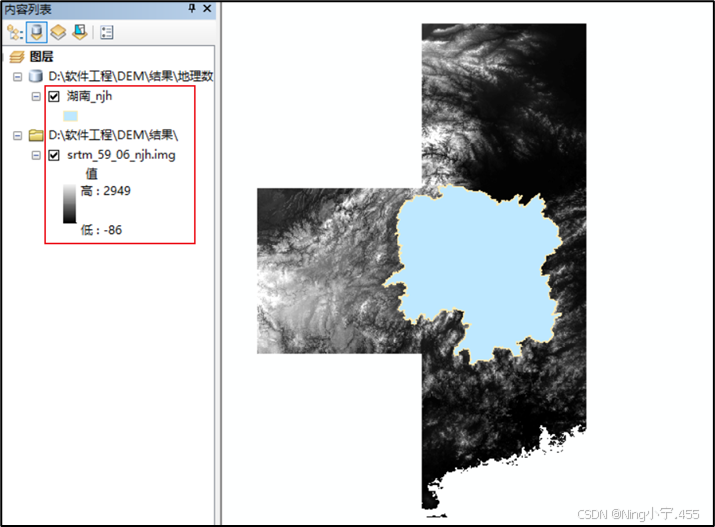

图4显示

2、融合DEM数据

  打开工具箱，【数据管理工具】|【栅格】|【栅格数据集】|【镶嵌】，设置相关参数，镶嵌dem数据。

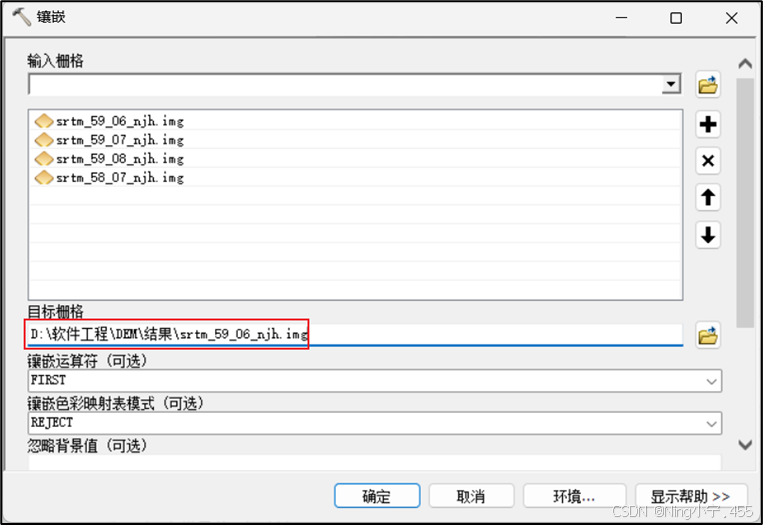

图5镶嵌

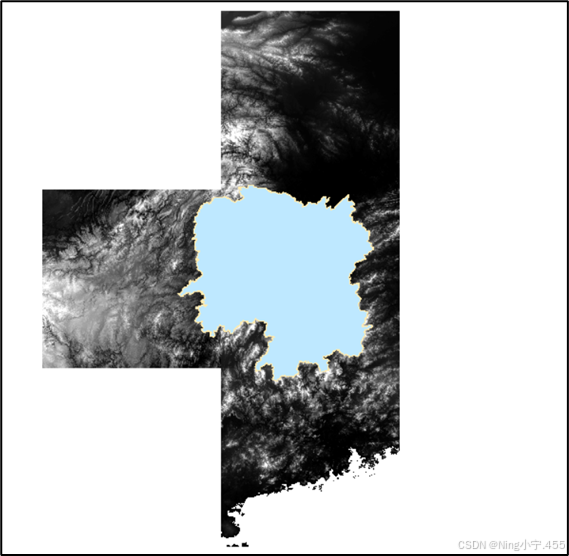

图6融合

3、裁剪数据

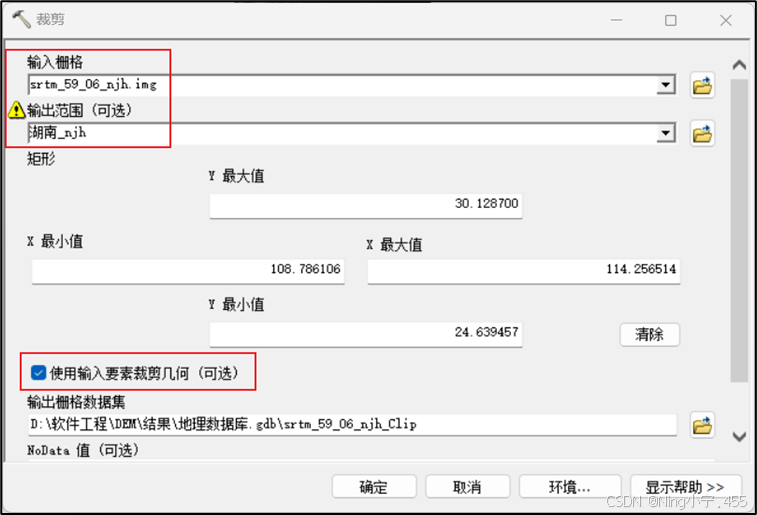

  打开工具箱，【数据管理工具】|【栅格】|【栅格处理】|【裁剪】，输入栅格“srtm_59_06_njh.img”，输出范围“湖南_njh”，勾选“使用输入要素裁剪几何”。

图7裁剪数据

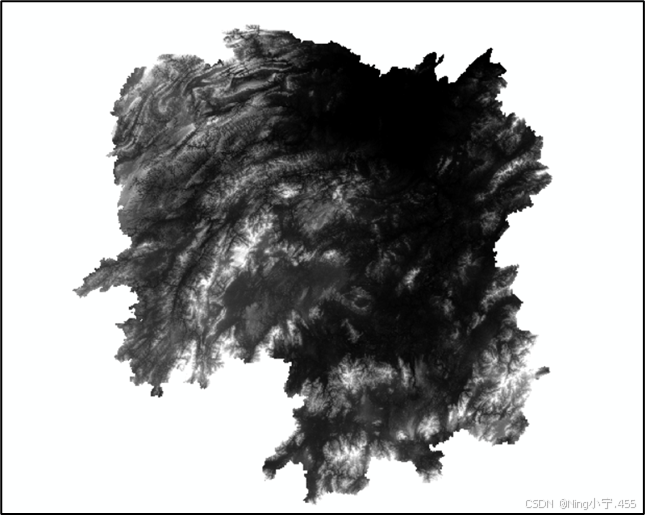

图8湖南省DEM

4、三维数据

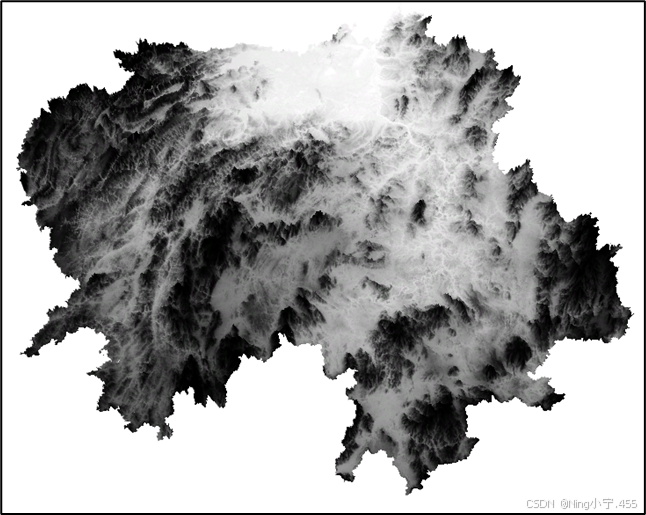

图9湖南省三维DEM

三、成图

  添加图名、图例、比例尺等相关参数，成图。

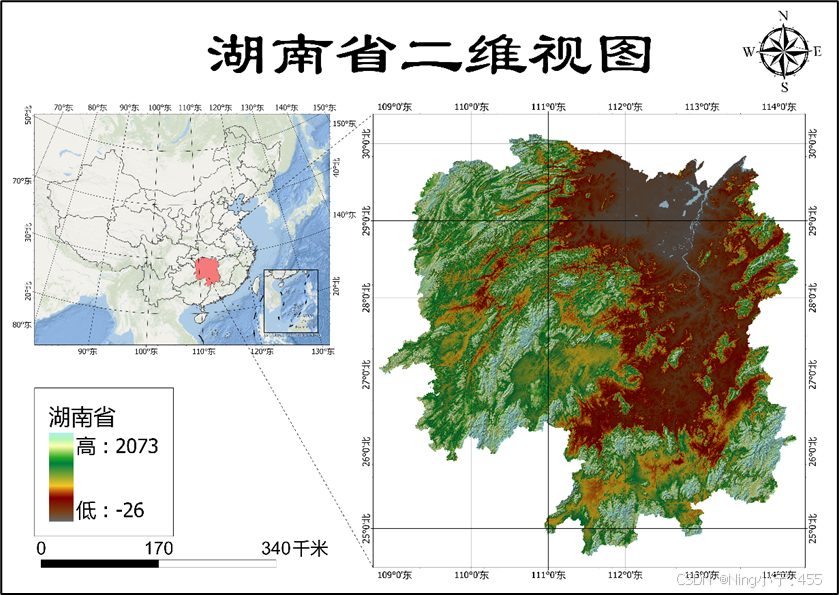

图10湖南省二维视图

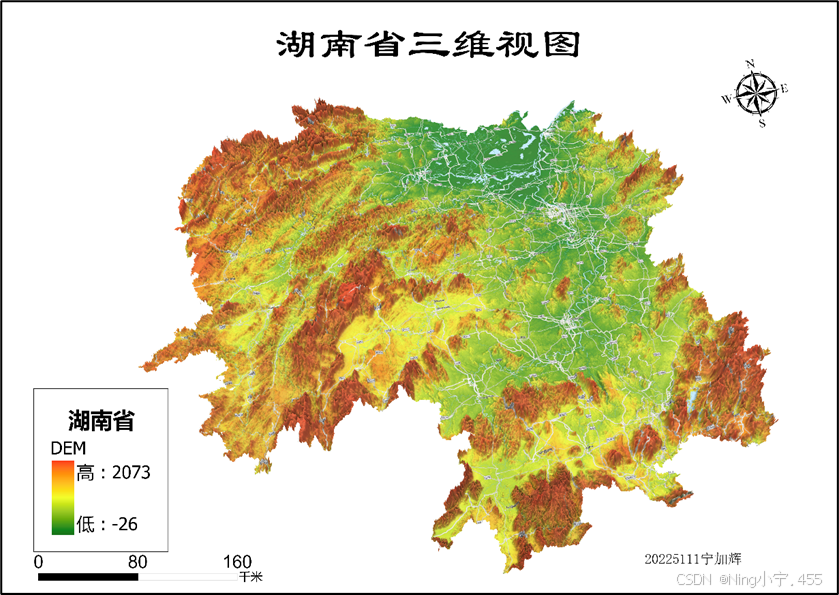

图11湖南省三维视图
