手机摄像头模组的工作原理

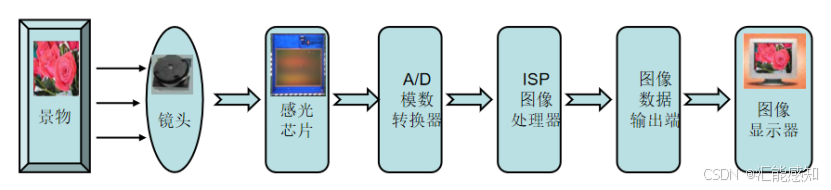

景物通过镜头(LENS)生成的光学图像投射到感光芯片表面上，然后光信号被感光二极管转为模拟电信号，模拟电信号经过A/D(模数转换器)转换为数字信号，再将数字信号送到图像处理芯片(ISP)中作简单的图像数据处理，最后通过连接器输出端把图像信号传输到手机或电脑作数据转换，我们就可以通过屏幕看到摄像头拍摄到的图像了。

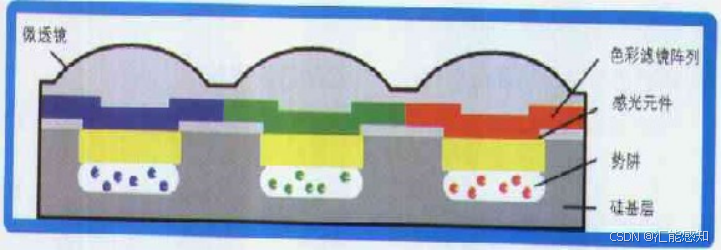

sensor感光区：由微透镜、色彩过滤列阵、感光元件、电荷存储区构成。

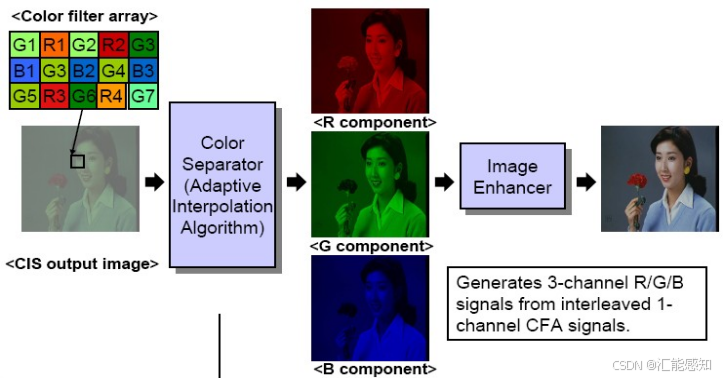

sensor 颜色生成过程如图：

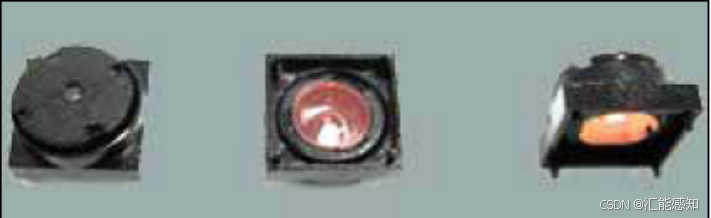

镜头/Lens、底座/Holder的作用：

镜头/Lens 作用：摄像模组成像的光学系统，将实景成像在光电感应器件表面；

底座/Holder作用：支撑镜头，保证光学系统与感光表面的焦距；形成暗室，确保正常成像。
