VirtualLab Fusion应用：衍射光束扩散器产生LightTrans标识的设计与分析

摘要

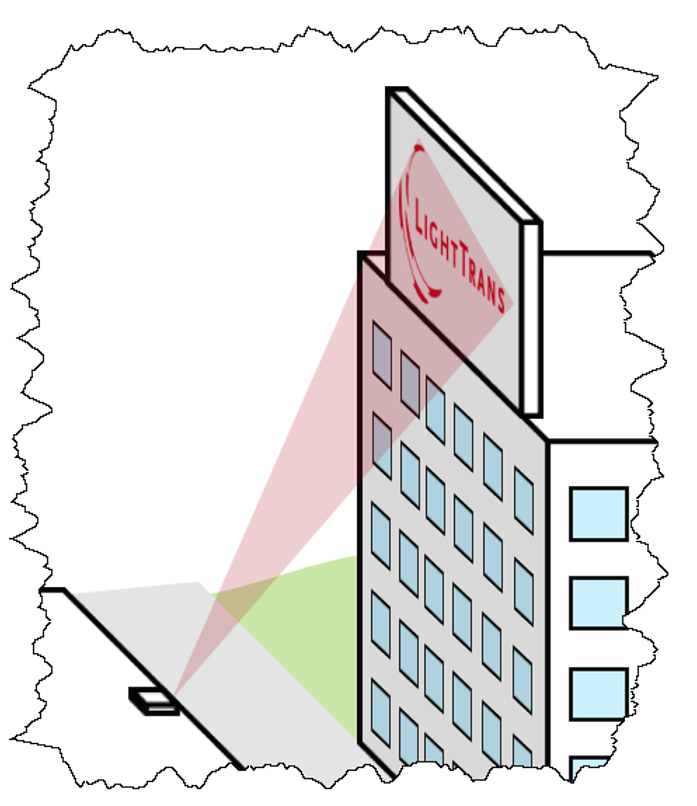

衍射扩散器可以被设计来创建任何图案。在这里，我们展示了 VirtualLab Fusion的一些可能性，以设计、优化、建模和仿真这种衍射光学元件（DOE）并把公司的标志投射到一幢大楼上。有不同的方法来生成光的图案。利用相干激光和衍射扩散器元件，可以实现良好的效率和有趣的光纹理，这将在下面进行演示。

避免0级衍射产生的影响

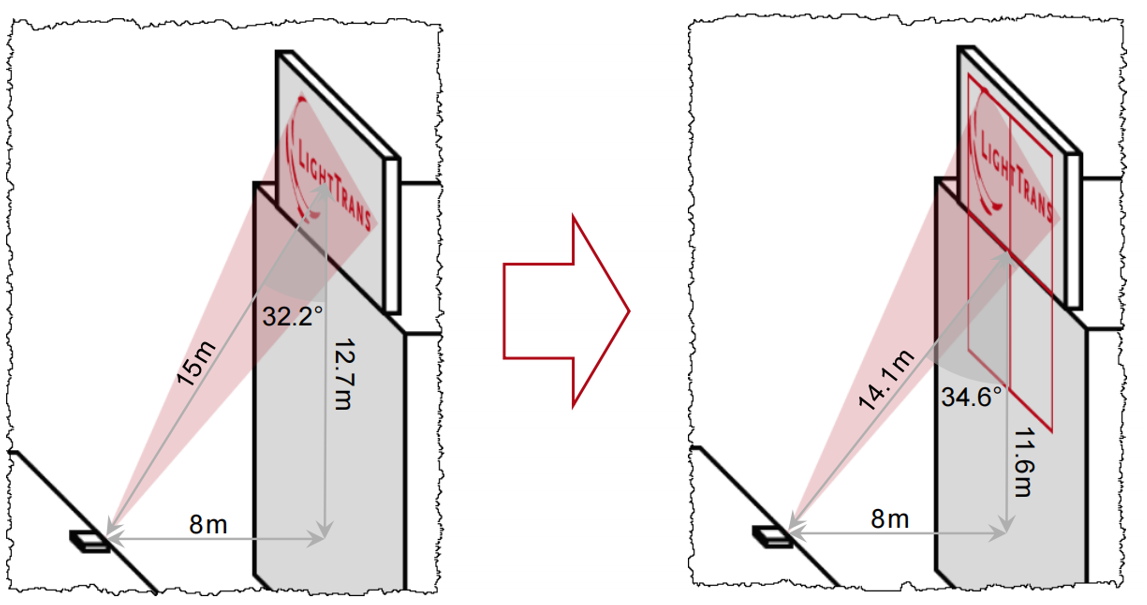

为了阻挡0级衍射，衍射扩散器将被设计成产生一个离轴LightTrans标志。

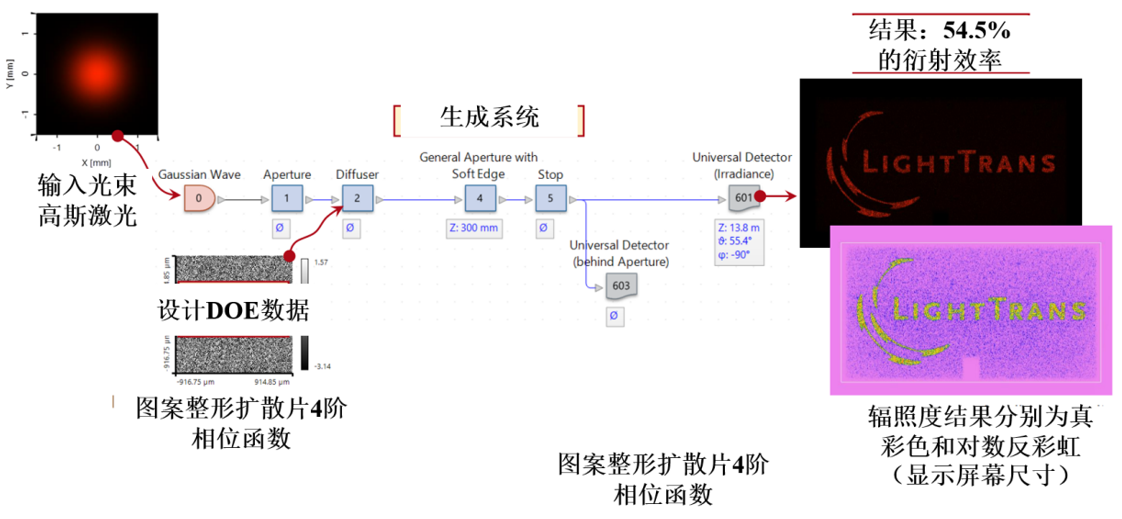

结果预览

光束和图案条件→设计目标图案（DTP）

光束：尺寸评估

图案：导入、准备、预变形、采样考虑


15m处的光斑尺寸

扩散器元件以创建所需图案的方式偏转入射光束。分辨率由单个光束点的大小决定。通过一个简单的光学设置，我们确定可实现的光斑直径为≥5毫米。

同时，我们已经可以识别出哪种束腰还没有完全进入目标平面远场。
